16.4 变阻器
一、单选题

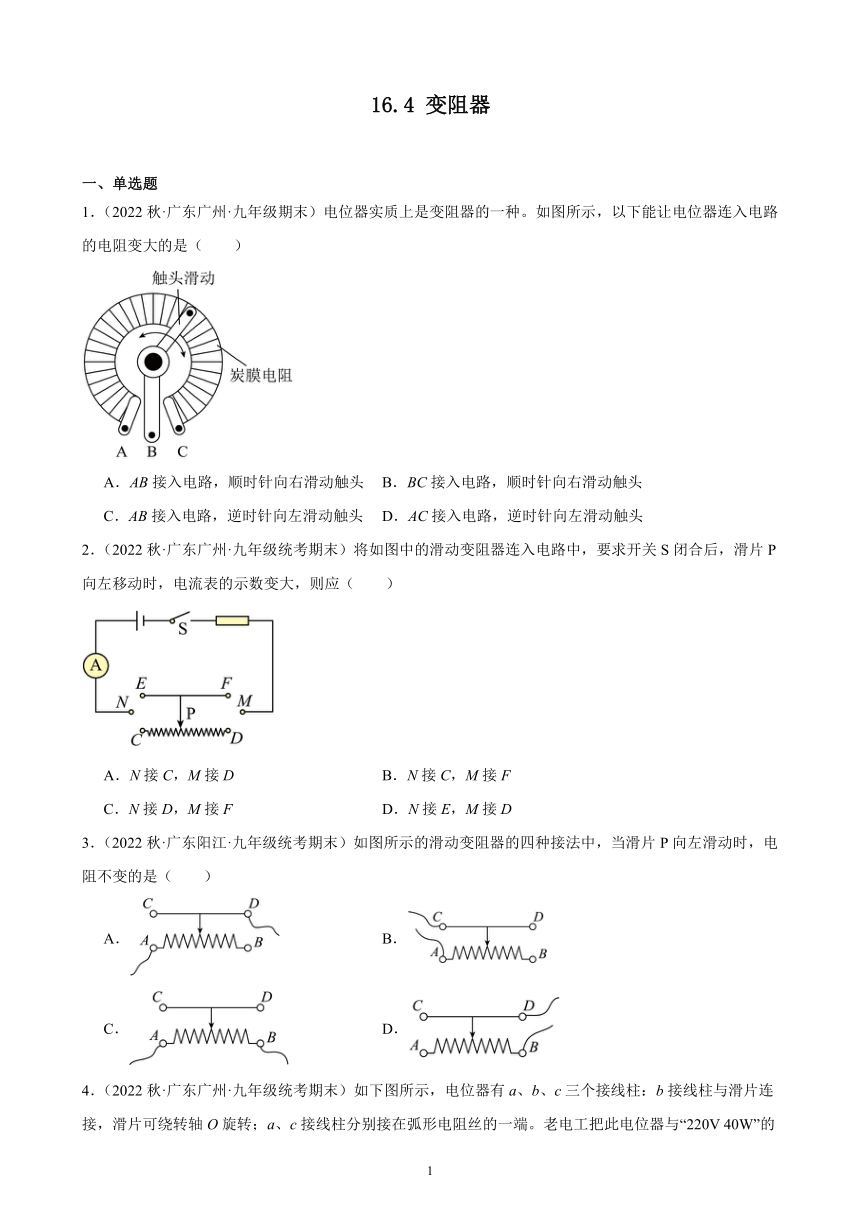

1.(2022秋·广东广州·九年级期末)电位器实质上是变阻器的一种。如图所示,以下能让电位器连入电路的电阻变大的是(  )
A.AB接入电路,顺时针向右滑动触头 B.BC接入电路,顺时针向右滑动触头
C.AB接入电路,逆时针向左滑动触头 D.AC接入电路,逆时针向左滑动触头
2.(2022秋·广东广州·九年级统考期末)将如图中的滑动变阻器连入电路中,要求开关S闭合后,滑片P向左移动时,电流表的示数变大,则应(  )
A.N接C,M接D B.N接C,M接F
C.N接D,M接F D.N接E,M接D
3.(2022秋·广东阳江·九年级统考期末)如图所示的滑动变阻器的四种接法中,当滑片P向左滑动时,电阻不变的是(  )
A. B.
C. D.

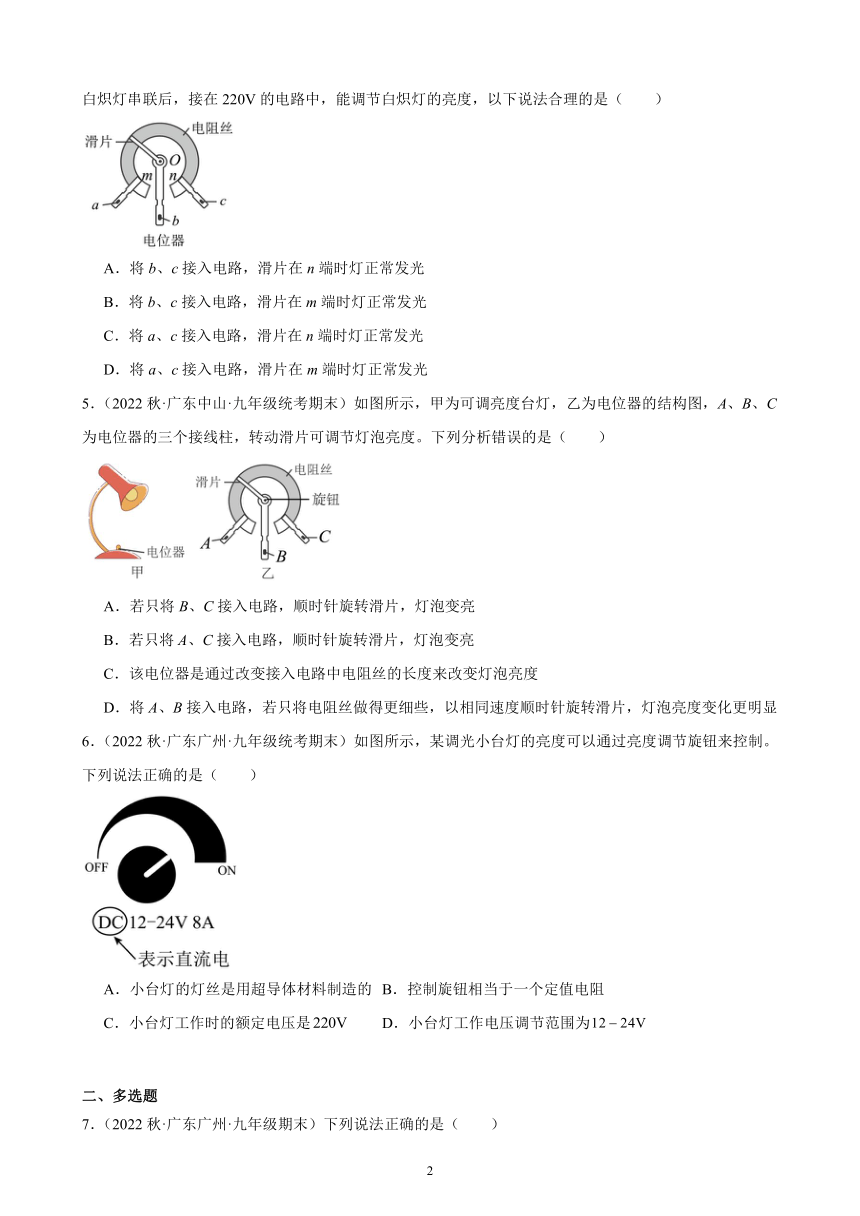

4.(2022秋·广东广州·九年级统考期末)如下图所示,电位器有a、b、c三个接线柱:b接线柱与滑片连接,滑片可绕转轴O旋转;a、c接线柱分别接在弧形电阻丝的一端。老电工把此电位器与“220V 40W”的白炽灯串联后,接在220V的电路中,能调节白炽灯的亮度,以下说法合理的是(  )
A.将b、c接入电路,滑片在n端时灯正常发光
B.将b、c接入电路,滑片在m端时灯正常发光
C.将a、c接入电路,滑片在n端时灯正常发光
D.将a、c接入电路,滑片在m端时灯正常发光
5.(2022秋·广东中山·九年级统考期末)如图所示,甲为可调亮度台灯,乙为电位器的结构图,A、B、C为电位器的三个接线柱,转动滑片可调节灯泡亮度。下列分析错误的是(  )
A.若只将B、C接入电路,顺时针旋转滑片,灯泡变亮
B.若只将A、C接入电路,顺时针旋转滑片,灯泡变亮
C.该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D.将A、B接入电路,若只将电阻丝做得更细些,以相同速度顺时针旋转滑片,灯泡亮度变化更明显
6.(2022秋·广东广州·九年级统考期末)如图所示,某调光小台灯的亮度可以通过亮度调节旋钮来控制。下列说法正确的是(  )
A.小台灯的灯丝是用超导体材料制造的 B.控制旋钮相当于一个定值电阻
C.小台灯工作时的额定电压是 D.小台灯工作电压调节范围为
二、多选题

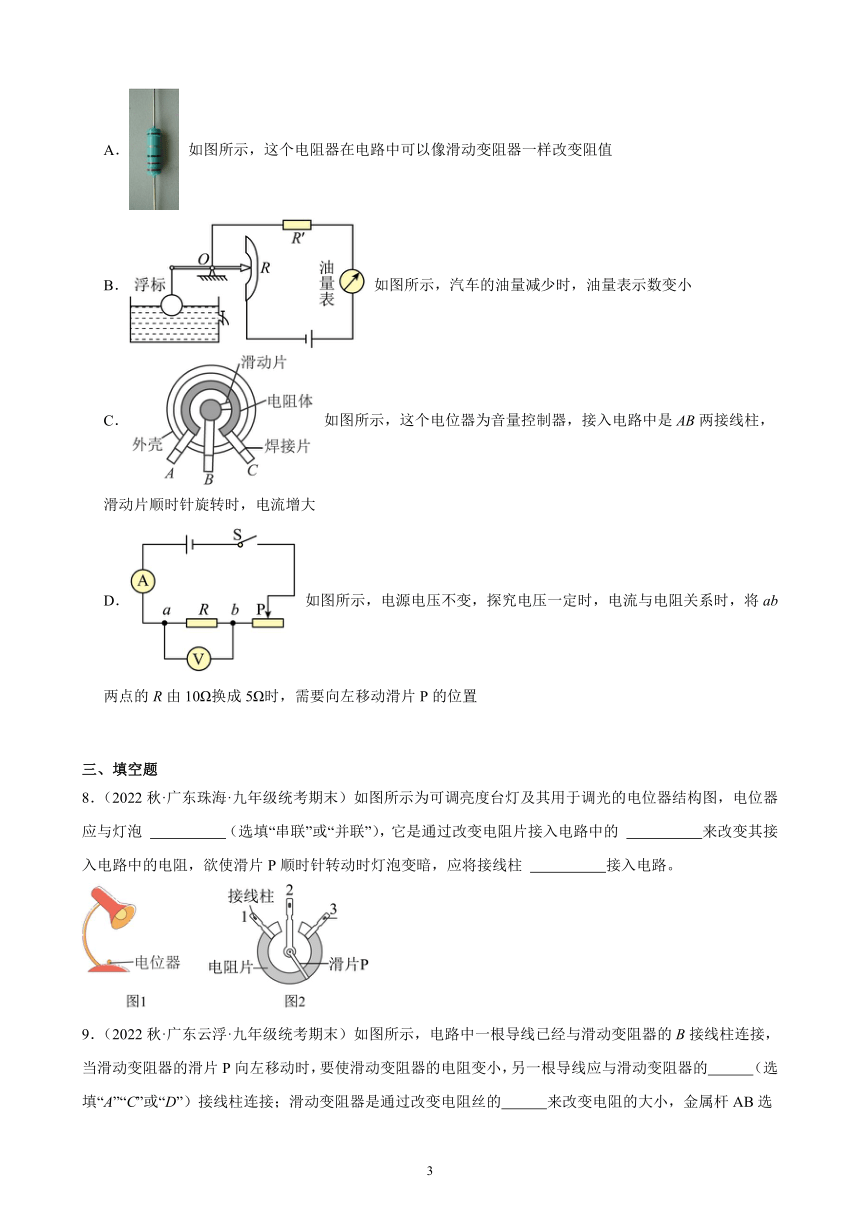

7.(2022秋·广东广州·九年级期末)下列说法正确的是(  )
A. 如图所示,这个电阻器在电路中可以像滑动变阻器一样改变阻值
B. 如图所示,汽车的油量减少时,油量表示数变小
C. 如图所示,这个电位器为音量控制器,接入电路中是AB两接线柱,滑动片顺时针旋转时,电流增大
D. 如图所示,电源电压不变,探究电压一定时,电流与电阻关系时,将ab两点的R由10Ω换成5Ω时,需要向左移动滑片P的位置
三、填空题
8.(2022秋·广东珠海·九年级统考期末)如图所示为可调亮度台灯及其用于调光的电位器结构图,电位器应与灯泡 (选填“串联”或“并联”),它是通过改变电阻片接入电路中的 来改变其接入电路中的电阻,欲使滑片P顺时针转动时灯泡变暗,应将接线柱 接入电路。

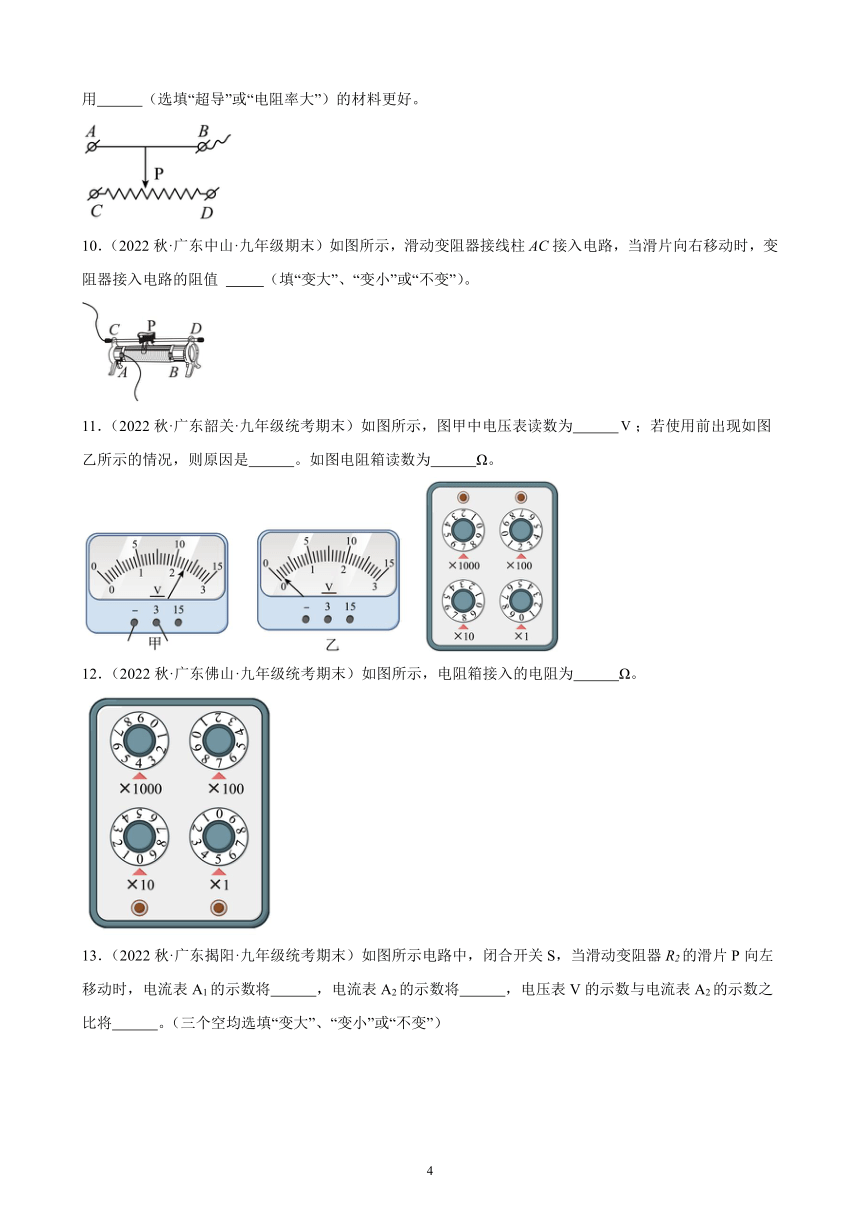

9.(2022秋·广东云浮·九年级统考期末)如图所示,电路中一根导线已经与滑动变阻器的B接线柱连接,当滑动变阻器的滑片P向左移动时,要使滑动变阻器的电阻变小,另一根导线应与滑动变阻器的 (选填“A”“C”或“D”)接线柱连接;滑动变阻器是通过改变电阻丝的 来改变电阻的大小,金属杆AB选用 (选填“超导”或“电阻率大”)的材料更好。

10.(2022秋·广东中山·九年级期末)如图所示,滑动变阻器接线柱AC接入电路,当滑片向右移动时,变阻器接入电路的阻值 (填“变大”、“变小”或“不变”)。
11.(2022秋·广东韶关·九年级统考期末)如图所示,图甲中电压表读数为 ;若使用前出现如图乙所示的情况,则原因是 。如图电阻箱读数为 Ω。
12.(2022秋·广东佛山·九年级统考期末)如图所示,电阻箱接入的电阻为 Ω。
13.(2022秋·广东揭阳·九年级统考期末)如图所示电路中,闭合开关S,当滑动变阻器R2的滑片P向左移动时,电流表A1的示数将 ,电流表A2的示数将 ,电压表V的示数与电流表A2的示数之比将 。(三个空均选填“变大”、“变小”或“不变”)

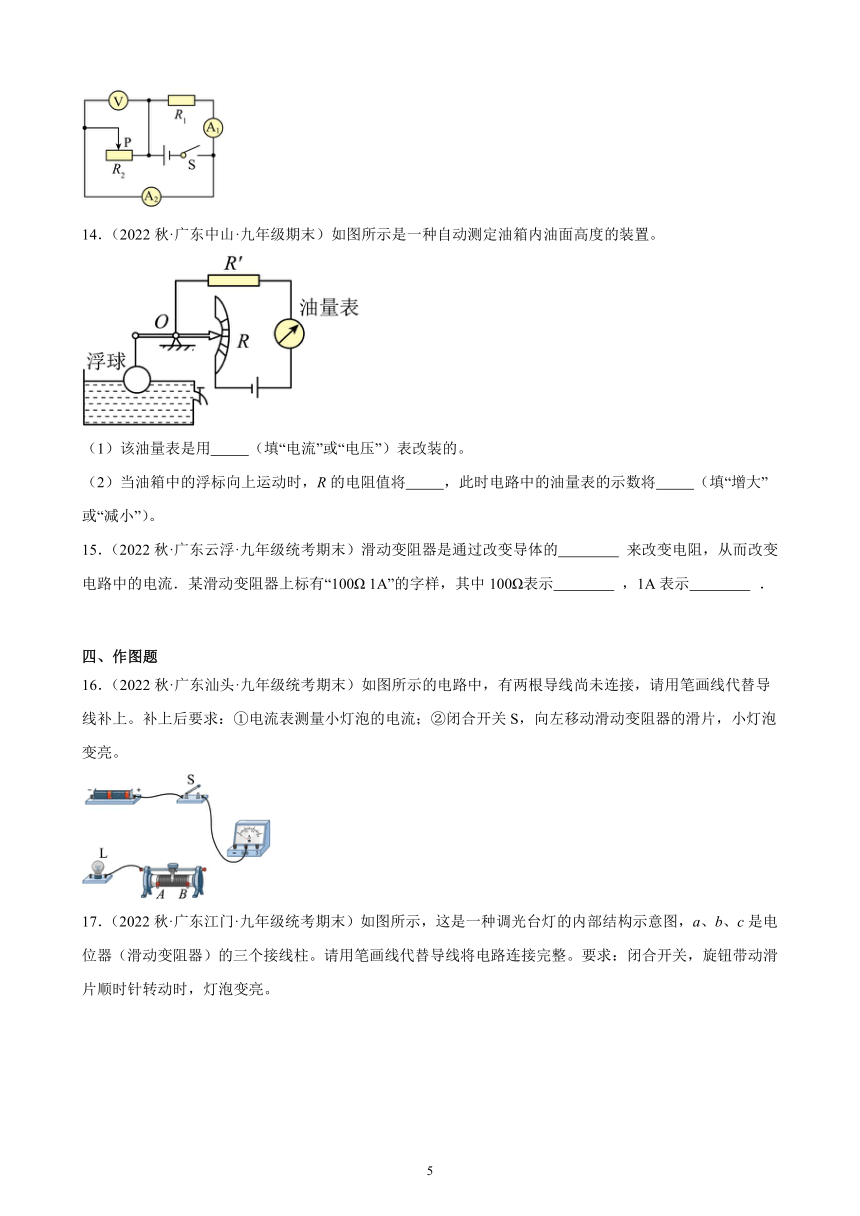

14.(2022秋·广东中山·九年级期末)如图所示是一种自动测定油箱内油面高度的装置。
(1)该油量表是用 (填“电流”或“电压”)表改装的。
(2)当油箱中的浮标向上运动时,R的电阻值将 ,此时电路中的油量表的示数将 (填“增大”或“减小”)。
15.(2022秋·广东云浮·九年级统考期末)滑动变阻器是通过改变导体的 来改变电阻,从而改变电路中的电流.某滑动变阻器上标有“100Ω 1A”的字样,其中100Ω表示 ,1A表示 .
四、作图题
16.(2022秋·广东汕头·九年级统考期末)如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。补上后要求:①电流表测量小灯泡的电流;②闭合开关S,向左移动滑动变阻器的滑片,小灯泡变亮。
17.(2022秋·广东江门·九年级统考期末)如图所示,这是一种调光台灯的内部结构示意图,a、b、c是电位器(滑动变阻器)的三个接线柱。请用笔画线代替导线将电路连接完整。要求:闭合开关,旋钮带动滑片顺时针转动时,灯泡变亮。
18.(2022秋·广东广州·九年级统考期末)根据图中所示的电路图,请用笔画线表示导线,连接相应的电路,使滑动变阻器的滑片向右移时,接入电路中的阻值变小。
19.(2022秋·广东深圳·九年级统考期末)小明同学在实验室连接了如图甲的实验电路,请在图乙的虚线框中画出其对应的电路图。
20.(2022秋·广东东莞·九年级期末)请完成如图所示的实物图,要求开关S闭合,滑片向右移动时灯L变亮。
21.(2022秋·广东东莞·九年级统考期末)在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上。补上后要求:
①电压表测小灯两端电压;
②闭合开关S,向左端移动滑动变阻器的滑片P,灯变亮。
22.(2022秋·广东揭阳·九年级统考期末)如图甲所示是小明连接的电路,还剩下几根导线没有连接上去,请你帮助小明完成电路的连接,要求开关S闭合后,向右移动滑片P,灯L1的亮度不变,灯L2的亮度变暗。
23.(2022秋·广东佛山·九年级统考期末)请把电路补充完整。已知电源电压3V。要求:电压表测量灯泡两端电压、变阻器滑片向右滑时灯泡变亮。
24.(2022秋·广东揭阳·九年级统考期末)如图所示,是练习使用滑动变阻器改变灯泡亮度的未完成电路,请用笔画线代替导线完成电路连接。要求:滑动变阻器滑片向左移动时,L变亮,导线不能交叉。
五、实验题
25.(2022秋·广东广州·九年级期末)小芳想了解当滑动变阻器与电阻并联时,调节滑片,电阻两端的电压及电路中的电流怎样改变。
(1)实验电路图如图所示,请在图中连接对应的实物图 ;
(2)改变滑动变阻器接入电路的阻值,记录数据如表。根据表中数据在图的坐标系中画出电阻R的U—I图线 ;
数据序号 1 2 3 4
电压表示数U/V 2.40 1.80 1.20 0.60
电流表A1示数I1/A 0.16 0.12 0.08 0.04
电流表A2示数I2/A 0.40 0.75 1.14 1.50
(3)某次实验电压表和电流表A1的示数如图所示,I2=0.90A,此时通过滑动变阻器的电流为 A;
(4)此电路不允许滑动变阻器接入电路的阻值为零,原因是 ;
(5)若某次实验小明闭合开关后,发现电压表V无示数,原因可能是 。
A.滑动变阻器断路
B.开关短路
C.电流表A1断路
D.电阻R断路
参考答案:
1.A
【详解】电位器是变阻器的一种,电位器通过触头的转动从而改变电阻,是由于当触头转动以后改变了连入电路中电阻丝的长度。
A.由图知道,当AB接入电路,顺时针向右滑动触头时,连入电路中电阻丝的长度增加,电阻变大,故A符合题意;
B.当BC接入电路,顺时针向右滑动触头时,连入电路中电阻丝的长度减小,电阻变小,故B不符合题意;
C.当AB接入电路,逆时针向左滑动触头时,连入电路中电阻丝的长度减小,电阻变小,故C不符合题意;
D.AC接入电路,无论逆时针还是顺时针向左滑动触头,连入电路中电阻丝的长度都不发生变化,故D不符合题意。
故选A。
2.B
【详解】开关S闭合后,滑片P向左移动时,电流表示数变大,说明滑动变阻器接入电路的电阻变小,故滑动变阻器下端应接C接线柱,即N接C,而滑动变阻器上端接线柱则可以从E、F接线柱中任选一个,故ACD不符合题意,B符合题意。
故选B。
3.C
【详解】A.滑动变阻器的A、D两个接线柱接入电路,当滑片向左滑动时,电阻丝接入电路的长度变短,电阻减小,故A不符合题意;
B.滑动变阻器的A、C接线柱接入电路,当滑片向左滑动时,电阻丝接入电路的长度变短,电阻减小,故B不符合题意;
C.滑动变阻器的A、B两个接线柱接入电路,此时的滑动变阻器接入电路的电阻不变,其阻值是滑动变阻器最大电阻的定值电阻,故C符合题意;
D.滑动变阻器的B、D接线柱接入电路,当滑片向左滑动时,电阻丝接入电路的长度变长,电阻增大,故D不符合题意。
故选C。
4.A
【详解】电位器与白炽灯串联在电压为220V的电路中,要使灯正常发光,应让电位器接入电路的阻值为0。由图示知,电位器的a、c接线柱接入电路中,则滑片无论是接在m还是n端,电位器接入电路的阻值都最大;电位器的b、c接线柱接入电路中,滑片在n端时,电位器接入电路的阻值为0,滑片在m端时,电位器接入电路的阻值最大。故A符合题意,BCD不符合题意。
故选A。
5.B
【详解】A.若只将B、C接入电路,滑片右边的电阻丝接入电路,顺时针旋转滑片,电阻丝连入申路的长度发生变短,电阻变小,电路的电流变大,灯泡的亮度变亮,故A正确,不符合题意;
B.若只将A、C接入电路,电位器的全部电阻丝都接入电路,不能改变电路的电流,所以不能改变灯泡的亮度,故B错误,符合题意;
C.电位器是通过改变接入电路中电阻丝的长度来改变电阻,从而改变电路的电流达到改变灯泡亮度的目的,故C正确,不符合题意;
D.将A、B接入电路,若只将电阻丝做得更细些,电阻丝的电阻变大,以相同速度顺时针旋转滑片,滑动变阻器接入电路中的电阻变化较大,根据欧姆定律可知,电路中的电流变化较大,灯泡亮度变化更明显,故D正确,不符合题意。
故选B。
6.D
【详解】A.小台灯是利用电流的热效应来工作的,若灯丝是用超导体材料制造,则灯丝没有电阻,无法产生热量,便无法发光,故A错误;
B .控制旋钮相当于滑动变阻器,通过改变接入电路中的电阻来改变电路中的电流,从而改变灯泡的亮度,故B错误;
CD .从图中可以看出,小台灯工作时的电压调节范围为 12~24V,故C错误,D正确。
故选D。
7.BD
【详解】A.图中所示的电阻为定值电阻,它在电路中不能改变电阻阻值,故A错误;
B.由图可知,油量表串联在电路中,因此油量表是电流表,油量减少时,浮标下移,在杠杆的作用下滑片上移,变阻器R接入电路的阻值变大,电路总电阻变大,根据可知,电路电流变小,即油量表示数变小,故B正确;
C.由图可知,电位器为音量控制器,接入电路中是AB两接线柱,滑动片顺时针旋转时,滑动变阻器接入电路的阻值变大,电路总电阻变大,电流变小,故C错误;
D.由图可知,在探究电流与电阻关系时,应控制电阻两端电压保持不变,将ab两点的R由10Ω换成5Ω时,由串联电路的分压特点可知,电压表的示数变小,要保持电压表的示数不变,应减小变阻器接入电路中的电阻,即应向左移动滑片P,故D正确。
故选BD。
8. 串 长度 2、3
【详解】[1]电位器串联在电路中能改变电路中电流的大小,所以图中电位器应与灯泡串联。
[2]电位器是通过改变接入电路中电阻丝的长度来改变电阻,从而改变电路的电流达到改变灯泡亮度的目的。
[3]欲使滑片P顺时针转动时灯泡变暗,顺时针转动旋钮时,灯泡变暗,电路中电流变小,电位器接入电路的电阻变大,接2、3线柱。
9. C 接入电路长度 超导
【详解】[1][2]滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的大小;电路中一根导线已经与滑动变阻器的B接线柱连接,当滑动变阻器的滑片P向左移动时,要使滑动变阻器的电阻变小,则变阻器接入电路中电阻线的长度要变短,所以另一根导线应该与C接线柱连接。
[3]金属杆AB的电阻阻值越小越好,超导体的电阻为零,故选用超导的材料更好。
10.变大
【详解】滑动变阻器接线柱AC接入电路,当滑片P向右移动时,滑片远离下端A接线柱,电阻丝接入电路的长度变大,因此变阻器连入电路的电阻变大。
11. 2.3 指针没有回零 7280
【详解】[1]由图甲可知,电压表的量程为0~3V,分度值为0.1V,其示数为2.3V。
[2]图乙中在使用前,指针没有指在0刻度线处,这表明电压表在使用前没有调零。
[3]图中电阻箱的示数
R=7×1000Ω+2×100Ω+8×10Ω+0×1Ω=7280Ω
12.4705Ω
【详解】由图可知,电阻箱阻值为
1000Ω×4+100Ω×7+10Ω×0+1Ω×5=4705Ω。
13. 不变 变小 变大
【详解】[1][2][3]如图所示,R1、R2并联,电压表测电源电压;电流表A1测R1中电流,电流表A2测干路电流;当滑动变阻器R2的滑片P向左移动时,R2的电阻变大,支路中电流变小,电流表A2的示数将变小;R1电阻不变,电流表A1的示数不变,干路电流变小;电压表V的示数与电流表A2的示数之比等于电阻R2的阻值将变大。
14. 电流 减小 增大
【详解】由电路图可知,定值电阻R′与滑动变阻器R串联,油量表串联在电路中。
(1)[1]由油量表串联在电路中可知,油量表是由电流表改装的。
(2)[2][3]当油箱中的浮标向上运动时,在杠杆的作用下滑片下移,R的电阻值将减小,电路中的总电阻减小,由可知,电路中的电流增大,即油量表的示数将增大。
15. 长度 其最大阻值为100Ω 允许通过它的最大电流是1A
【详解】滑动变阻器实际就是绕成螺旋的电阻丝,移动滑片时接入电路中的电阻丝长度发生改变,故滑动变阻器是通过改变导体的长度来改变电阻,从而改变电路中的电流.某滑动变阻器上标有“100Ω 1A”的字样,其中100Ω表示该滑动变阻器的最大阻值为100Ω,1A表示允许通过该滑动变阻器的最大电流为1A.
16.
【详解】电流表测量小灯泡的电流,电流表与灯泡串联;闭合开关S,向左移动滑动变阻器的滑片,小灯泡变亮,即电流变大,变阻器连入电路的电阻变小,故变阻器左下接线柱连入电路中与灯泡、电流表串联,如下所示:
17.
【详解】电位器应与灯泡串联接入电路中。旋钮带动滑片顺时针转动时,灯泡变亮,说明电路中的电流变大,电路的总电阻应变小,电位器(滑动变阻器)接入电路中的电阻应变小,由图可知,应将b和c两接线柱接入电路,如图所示:
18.
【详解】使滑动变阻器的滑片向右移时,接入电路中的阻值变小,故将滑动变阻器右下接线柱连入电路中,根据左图连接对应的实物图,如图所示:
19.
【详解】由实物图知,开关、滑动变阻器、灯泡、电流表依次串联,电压表并联在灯泡两端,电路图如图所示:
20.
【详解】根据题意调节滑动变阻器可改变灯泡亮度,因此滑动变阻器应串联接在电路中。当滑片向右移动时灯泡变亮,电流变大,电阻变小及滑动变阻器电阻变小,因此需要使用滑动变阻器的右下接线柱,上接线柱随意连一个即可。如下图:
21.
【详解】电源由两节干电池组成,电源电压是3V,电压表选择0~3V的量程,电压表测小灯两端电压,故电压表与灯并联,闭合开关S,向左端移动滑动变阻器的滑片P,灯变亮,说明电路中的电流变大,变阻器接入电路的电阻变小,将变阻器的a接线柱接入电路中,如下图所示:
22.
【详解】开关S闭合后,滑动变阻器滑片P向右移动,灯L2的亮度变暗,说明滑动变阻器连入电路的阻值变大,则滑动变阻器应选择左下接线柱与L2串联;灯L1的亮度不变,说明两灯互不影响,即两灯并联。实物连接如图所示:
23.
【详解】电源电压3V。电压表与待测电路并联,电压表测量灯泡两端电压,故电压表选用小量程与灯泡并联;变阻器滑片向右滑时灯泡变亮,即电流变大电阻变小,故变阻器右下接线柱连入电路中,如下所示:
24.
【详解】滑动变阻器滑片向左移动时,L变亮,滑动变阻器应与灯泡串联,且滑片向左移动时电阻变小,故滑动变阻器下方接左侧接线柱,如下图所示:
25. 0.8 电源短路,有可能损坏电流表和电源 C
【详解】(1)[1]根据表中数据,电压表选用小量程与电阻并联,电流表A1选用小量程与电阻串联,电流表A2选用大量程串联在干路中,根据电路图连接实物图,如下图所示:
(2)[2]通过R的电流即电流表A1的示数,电压表示数即为R的电压,根据表中数据在坐标系中找出对应的点连线,如下图所示:
(3)[3]某次实验电压表的示数如图丁,电压表选用小量程,分度值为0.1V,电压表示数U=1.5V;该次实验电流表A1的示数如图丁所示,电流表选用小量程,分度值为0.02A,I1=0.1A,I2=0.90A,根据并联电路电流的规律,此时通过滑动变阻器的电流
I滑=I2-I1=0.9A-0.1A=0.8A
(4)[4]若滑动变阻器接入电路的阻值为零,电压表和电流表A1都被短路,同时电源短路,则有可能损坏电流表A2和电源。
(5)[5]某次实验小明闭合开关后,发现电压表V无示数,则电压表未与电源接通或者电压表的两接线柱间短路,原因可能是电流表A1断路,故C符合题意,ABD不符合题意。
故选C。
