第十五章 电流和电路
第4节 电流的测量
新课引入

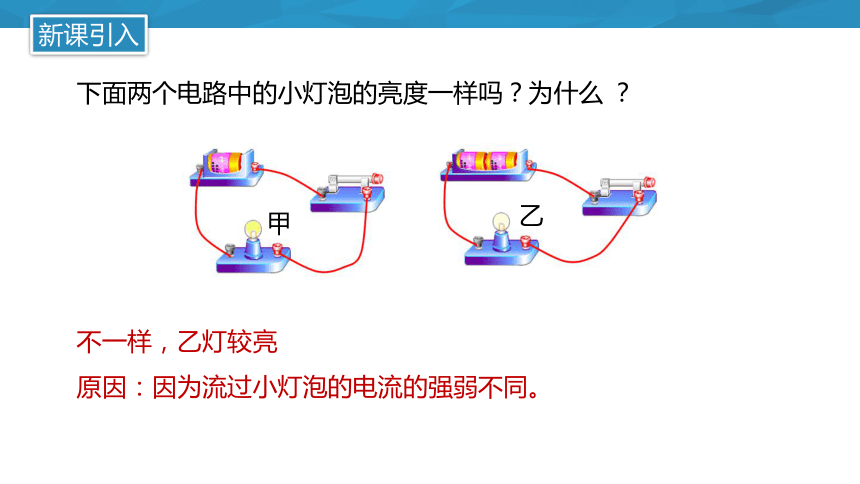

下面两个电路中的小灯泡的亮度一样吗？为什么 ？
不一样，乙灯较亮
原因：因为流过小灯泡的电流的强弱不同。
乙
甲
1．电流 表示电荷强弱的物理量，通常用字母 I 表示。
2．电流单位
国际基本单位：安培；简称：安；符号： A 。
安培简介
法国物理学家安培在电学方面的成就十分突出，被后人誉为“电学中的牛顿”。为了纪念安培，物理学界用他的名字作为电流的国际单位名称。
一、电流的强弱
电流的常用单位：
毫安（mA） 1 mA=10-3 A
微安（μA） 1 μA =10-6 A
约100μA
约50mA
约200mA
约1A
约5A
约0.1A
可达2×105A
一、电流的强弱
认识电流表
刻度盘
指针
表示电流表和数值单位
调零螺母
负接线柱
0.6A正接线柱
3A正接线柱
二、电流的测量
电流表在电路中用符号 表示。
1、电流单位的换算：

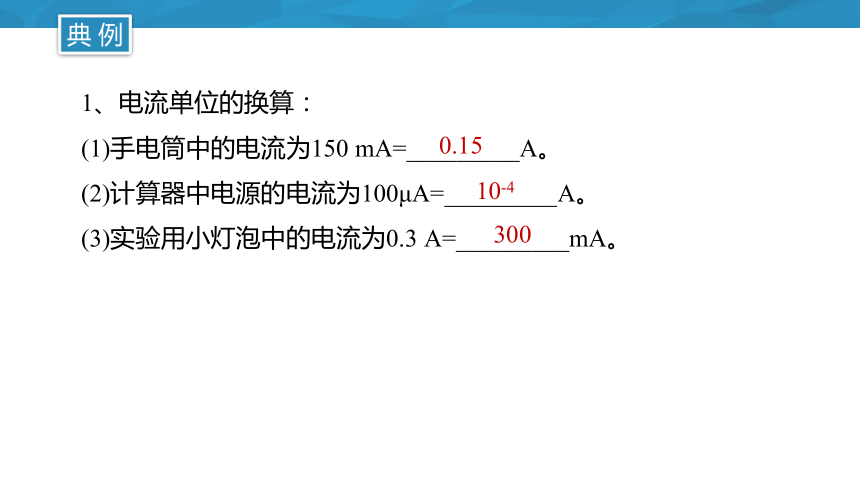

(1)手电筒中的电流为150 mA=_________A。
(2)计算器中电源的电流为100μA=_________A。
(3)实验用小灯泡中的电流为0.3 A=_________mA。
0.15
10-4
300
典 例
练习使用电流表
1.使用前要先调零。
2.必须将电流表与用电器串联。
3.电流必须从正接线柱流入，从负接线柱流出。

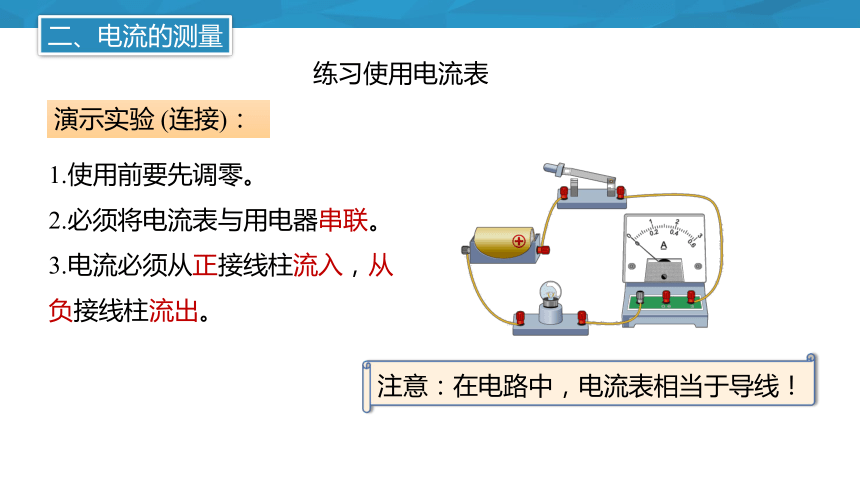

演示实验 (连接)：
注意：在电路中，电流表相当于导线！
二、电流的测量
试触法：不能事先估计电流情况下，电流表选用大量程，闭合开关马上断开。
若瞬间电流超过0.6A用0-3A量程；
若瞬间电流低于0.6A用0-0.6A量程。
4.必须正确选择电流表的量程。
5.不允许把电流表直接连到电源的两极！
二、电流的测量

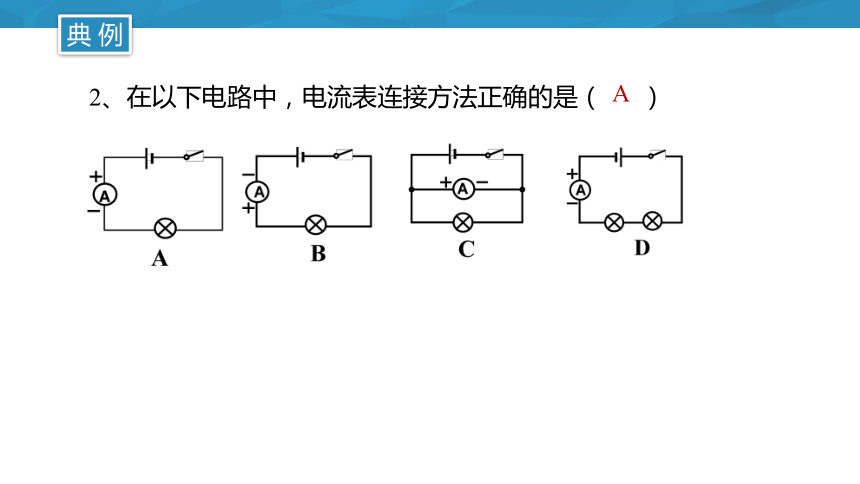

2、在以下电路中，电流表连接方法正确的是（ ）
A
典 例
3、如图电路,闭合开关后,会出现的现象是( )
A、灯丝烧断
B、损坏电流表和电源
C、电流表的指针反向偏转
D、灯不亮，但不会损坏电流表或电源
B
典 例
4、指出下面电流表试触之后的问题
正负接线柱接反
电流过大
量程过大
典 例
演示实验 (读数)：
分度值：0.02A
分度值：0.1A
量程：0-0.6A
量程：0-3A
1.明确所选电流表的量程。
2.确定电流表的分度值。两个量程对应的分度值分别是多少？
3.接通电路后，看看指针向右偏过多少个小格，不估读。
二、电流的测量
注意：读数必须带单位
0.32A
1.4A
0.58A
5、下面电流表的读数是多少？
典 例
练习用电流表测量电流
1. 电流表的连接
练一练 下面电流表的连接是否正确？
正确的连接
S
电路被短接
指针反转
正确
错误
错误
二、电流的测量
不但在输电线路中有电流，生物体内也有电流。例如，人体心脏的跳动就是由电流来控制的。在人的胸部和四肢连上电极，就可以在仪器上看到控制心脏跳动的电流随时间变化的曲线，这就是通常说的心电图。通过心电图可以了解心脏的工作是否正常。
扩 展
电流是表示电荷强弱的物理量，常用I表示。其常用单位包括 A、mA、μA。
测量仪器
连接方法
电流必须正入负出
电流表应串联在电路中
必须选择正确的量程
电流表不能短路电源
读数
注意量程和分度值
读数时应带单位
电流表
电流的测量
电流的测量
电流的强弱
课堂总结
1、如图所示，电流表测量的是( )
A．通过灯L1的电流
B．既是通过灯L1的电流，也是通过灯L2的电流
C．通过灯L1和L2的总电流
D．通过灯L2的电流
D
随堂练习
2、如图所示，甲电流表的读数是_______A，乙电流表的读数是______A。
0.24
1.3
随堂练习
3、以下电路中，电流表连接方法正确的是（ ）
A
A
A
B
A
C
A
D
A
随堂练习
5．根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
随堂练习
