地球的
圈层结构
第1章 第4节
新课标人教版
2 019
The Internal Circle Structure of the Earth
地球的内部圈层结构
01
The outer layer structure of the Earth
地球的外部圈层结构
02
目/录
CONTENTS
/ 01
地球的内部圈层结构
这瓜熟了吗
如何知道地球内部的样子呢？

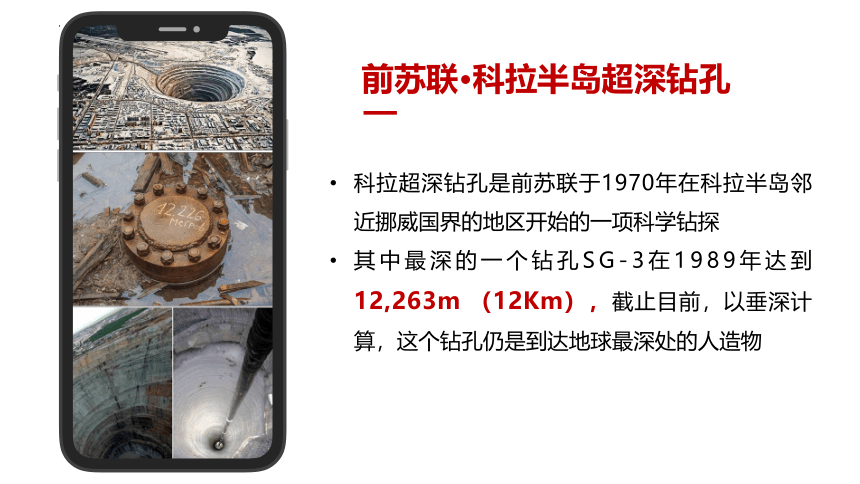

前苏联·科拉半岛超深钻孔
科拉超深钻孔是前苏联于1970年在科拉半岛邻近挪威国界的地区开始的一项科学钻探
其中最深的一个钻孔SG-3在1989年达到12,263m （12Km），截止目前，以垂深计算，这个钻孔仍是到达地球最深处的人造物

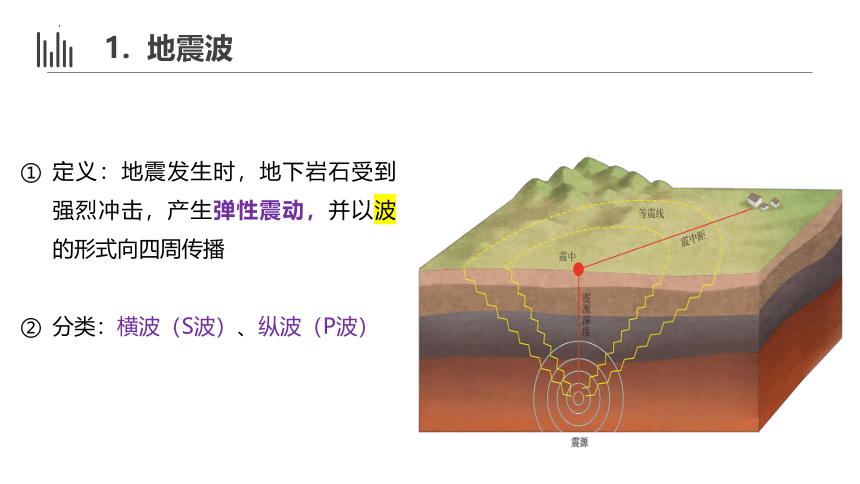

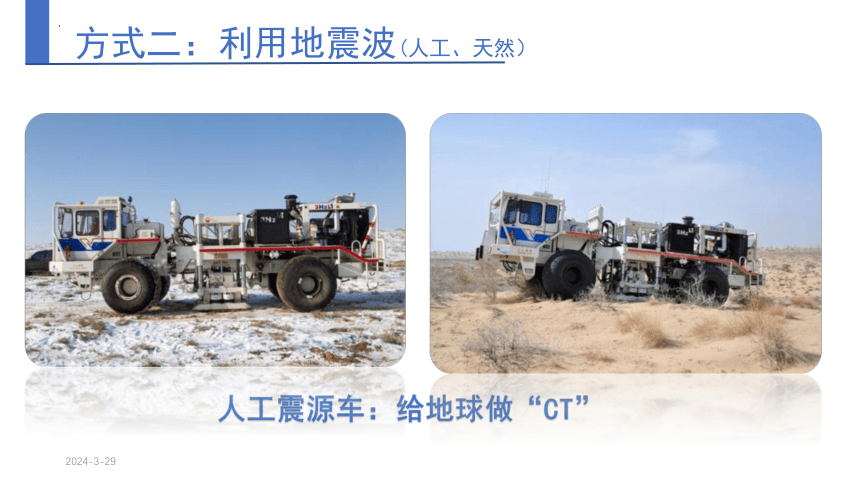

人工震源车：给地球做“CT”方式二：利用地震波(人工、天然）1. 地震波
定义：地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播
分类：横波（S波）、纵波（P波）

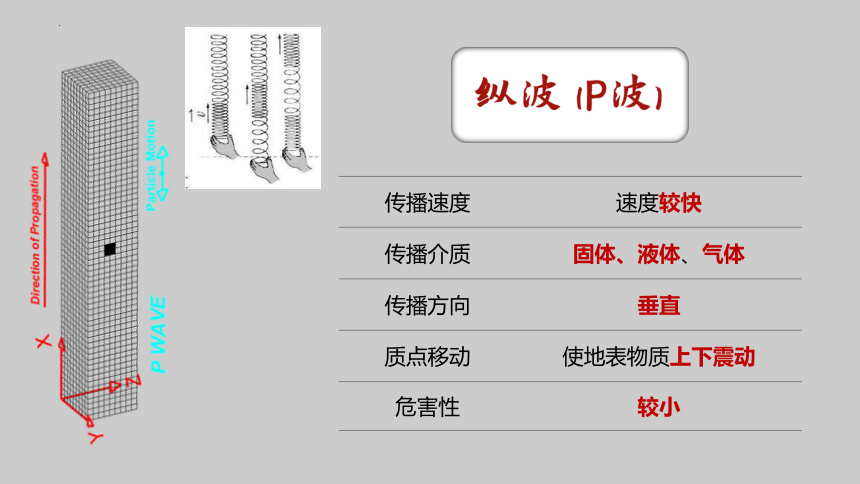

传播速度 速度较快
传播介质 固体、液体、气体
传播方向 垂直
质点移动 使地表物质上下震动
危害性 较小

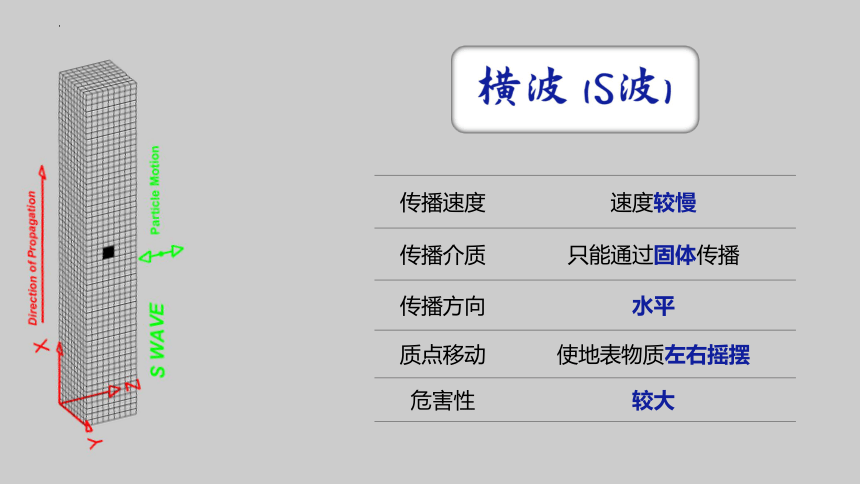

传播速度 速度较慢
传播介质 只能通过固体传播
传播方向 水平
质点移动 使地表物质左右摇摆
危害性 较大
四川泸定县发生6.8级地震
9月8日23时11分，摩洛哥南部发生发生6.9级地震，震源深度18.5千米，造成重大人员伤亡。截至目前，共造成2862人遇难，影响超30万人。当地救援工作正在紧张展开。
地震来临时，站在陆地上的人们感受到的震动是怎么的？
在水中航行的船只感受到的震动是怎样的？
先上下颠簸，后水平摇晃
只上下颠簸
2. 地震波与地球不连续面
地震波在一定深度发生突然变化，这种波速突然变化的面叫不连续面（2个）
“莫霍界面”：
地下平均33千米处；
横波和纵波速度明显增加；
33km
莫霍界面
地震波与地球不连续面
02
“古登堡界面”：
地下约2900千米处；
纵波速度突然下降，
横波完全消失
2900km
古登堡界面
地震波在一定深度发生突然变化，这种波速突然变化的面叫不连续面（2个）
速度增大
纵波变慢
横波消失
在莫霍面和古登堡面附近，地震波的波速突然变化，说明了什么？
说明莫霍面和古登堡面上下的物质性质发生了变化，
由此可将地球内部划分出若干个圈层
2900千米
地幔
地壳
地核
3. 内部圈层
固体岩石组成，莫霍界面之上。
厚薄不一：
洋壳薄，平均5-10千米；
陆壳厚，平均39-41千米；
有高大山脉的地方地壳会更厚，最厚达70千米
化学组成：O、Si、Al、Fe
Ca、Na、K、Mg
① 地壳
地壳(Crust)
地幔(Mantle)
地核(E-Core)
3. 内部圈层——地壳
D. 地 壳 分 层
上层：硅铝层，不连续；
只存在于大陆上；
下层：硅镁层，连续;
大陆、大洋均有。
E. 地 壳 的 特 点
固体外壳；
厚度不均，大陆厚，海洋薄；
硅铝层不连续分布。
3. 内部圈
莫霍面—古登堡面（地下33—2900km）
占地球总体积的80%
根据波速变化，分上地幔和下地幔
② 地幔
地壳(Crust)
地幔(Mantle)
地核(E-Core)
上地幔上部，温度很高，岩石部分熔融，能缓慢流动；
岩浆的主要发源地，与地球的板块运动有关
D. 软流层
（80-400km）
补充：岩石圈
岩石圈：
是地球上部相对于软流层而言的坚硬的岩石圈层。
包括地壳的全部和上地幔的顶部。
地震 主要发生在此层。
地壳(Crust)
地幔(Mantle)
地核(E-Core)
3. 内部圈层
主要由铁和镍组成；
厚度约3400km；
可分外核和内核（地下5150km）
内核压力极大，呈固态金属球；
外核是熔融状态的金属物质；
外核液态物质运动形成地球的磁场
③ 地核
古登堡面
地下2900千米
外核
内核
液态
固态
莫霍面
地下33千米
平均厚度约17千米
大陆厚，海洋薄
地壳
软流层
岩石圈
上地幔
下地幔
地下80-400km；
岩浆发源；板块运动
与地震有关
物质运动形成地球磁场
深度思考
根据地震波的特点，除了可以研究地球内部结构外，还有哪些方面的应用？
1.研究地球内部结构，进行地质勘测；
2.探测石油、天然气等矿产资源；
3.利用波速测地质年代
4.根据速度变化预测地震
巩固练习
3.地质学家常利用地震波来寻找海底油气矿藏，下列四幅地震波示意图中表示海底储有石油的是
从莫霍界面到古登堡界面,地震波波速的变化是 (　　)
A.横波、纵波都变快 B.横波、纵波都变慢 C.横波变快,纵波变慢 D.横波变慢,纵波变快
A
下图为“地球圈层结构的局部图及地震波传播速度的变化图”。读图回答下面小题。

3．据图判断下列说法正确的是（ ）
A.①层和②层属于地壳 B.地壳在海洋中常常缺失
C.②是软流层 D.岩石圈的范围不包括③层
4．在地球内部，地震波传播速度最快的地方是（ ）
A.莫霍面附近 B.古登堡面上部附近 C.上、下地幔之间 D.内、外核之间
A
B
/ 02
地球的外部圈层结构
地球的外部圈层结构
01
地球的外部圈层包括大气圈、水圈、生物圈等
1. 大气圈
02
定义：气体和悬浮物质组成的复杂系统；
主要成分：N2（78％）和O2 （21％）
意义：使地球上温度变化和缓；
提供生物生存所必需的氧气；
风、云、雨、雪等天气现象与人类息息相关
2. 水圈
03
定义：地表和近地表的各种形态水体的总称；
组成：主体是海洋，还包括陆上河、湖、沼泽、冰川、地下水、大气水等
分布规律：连续但不规则
意义：水是最活跃的自然环境要素之一；
影响地球表面的物质迁移和能量转换。
3. 生物圈
04
定义：地球表层生物及其生存环境的总称
分布范围：大气圈底部、水圈全部与岩石圈上部（不单独占有空间）
意义：生物从环境中获取物质和能量，同时促进太阳能转化、改变大气圈和水圈组成、
改造地表形态（最活跃的圈层）
4. 相互关系
05
大气圈、水圈、生物圈与岩石圈相互联系、相互渗透，共同构成人类赖以生存和发展的自然环境
地球的圈层结构
外部圈层
内部圈层
划分依据
分层
岩石圈：内部圈层与外部圈层交接过渡的一个圈层
生物圈
大气圈
水圈
地壳
地幔
地核
莫霍界面
古登堡界面
纵波
横波
地震波
记忆：一波二面三层四圈
读“地球圈层局部示意图”,完成1～3题。
1.图中表示大气圈的是 (　　)
A.A B.B C.C D.D
2.图中A圈层 (　　)
A.是一个连续且规则的圈层 B.是一个规则但不连续的圈层
C.由气体和悬浮物质组成 D.由坚硬的岩石组成
3.图中B圈层物质运动的主要动力是 (　　)
A.地球内部的能量 B.太阳辐射 C.地球的引力 D.人类活动
D
D
B
练习
1.右图中的大圆、中圆和小圆可以依次代表的地理概念是 ( 　)
A．岩石圈、地幔、地壳
B．岩石圈、上地幔顶部、地壳
C．岩石圈、地幔、地核
D．地球内部圈层、地幔、软流层
2．地震波是研究地球内部结构的重要手段，当c处岩层发生地震时，地表科研人员测得地震波在经过f界面时的变化是 (　)
①纵波速度加快　 ②纵波速度减慢 　
③横波速度加快 　④横波速度减慢
A．①③ B．②④
C．①④ D．②③
3．一般认为，火山爆发时喷出的岩浆来自 (　)
A．a岩层内部 B．c岩层内部
C．d岩层内部 D．e岩层内部
4．下列岩层组合表示岩石圈的是 (　　 )
A．a＋b＋c B．a＋c＋d
C．b＋c＋d D．c＋d＋e
地球表面各圈层联系紧密，存在物质、能量交换，形成人类赖以生存和发展的自然环境。读下图，回答4～5题。
7．①圈层的主要特点是 (　 )
A．连续但不规则B．由气体和悬浮物质组成
C．能够进行光合作用D．由坚硬岩石组成
8．下列关于图示圈层的正确叙述是( )
A．各圈层上下平行分布 B．各圈层相互渗透
C．③圈层单独占有空间 D．都属于地球的外部圈层
A
B
如图是地球圈层间的物质交换示意图，图中序号①②③④代表四大圈层。读图，回答9～10题。
9．图中①②③④依次代表(　C　)
A．大气圈、水圈、岩石圈、生物圈
B．岩石圈、大气圈、生物圈、水圈
C．水圈、岩石圈、生物圈、大气圈
D．水圈、生物圈、岩石圈、大气圈
10．“落红不是无情物，化作春泥更护花”，反映的圈层关系是(　B　)
A．①② B．②③ C．①③ D．③④
B
(北京卷)莫霍界面深度不一。下图为长江中下游某区域莫霍界面的等深线分布图。读图，完成下题。
据图可推断(　　)
A．①地地壳厚度最薄
B．②地金属矿产丰富
C．③地地幔深度最浅
D．④地地下水埋藏深
