15.2 电流和电路
一、单选题
1．下面说法中正确的是（　　）
A．电路中只要有电源就有电流
B．导体中只要有能自由移动的电荷就有电流
C．金属导体中的电流方向跟自由电子的移动方向相反
D．要得到持续的电流必须有开关
2．对于如图所示电路，下列说法正确的是（　　）

A．图中两节新干电池的连接方式可以使电源电压达到4V
B．电路接通后，干电池将电能转化为化学能
C．小灯泡是消耗电能的装置
D．电路接通后，电流是从电源负极流出，通过小灯泡和开关，再流回电源正极
3．如图所示的ETC不停车收费系统是目前世界上最先进的路桥收费方式。ETC电子标签上有太阳能电池板，装在汽车的前挡风玻璃上时，太阳能电池板正好对着外面，可以给电子标签的内置超级电容器电池进行充电。在充电过程中该电容器电池相当于（　　）

A．电源 B．用电器
C．导线 D．开关
4．如图是手机一种解锁方式，用手指轻轻触碰手机感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的（　　）
A．电源 B．用电器 C．开关 D．导线
5．如图所示的四个电路图中，与左边的实物图对应的是（　　）
A． B．
C． D．
6．下列电路图中正确的是（　　）
A． B． C． D．
7．如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（　　）
A．实验时干电池的正极与另一个干电池的正极相连
B．该实验能说明短路带来的危害
C．用普通纸代替铝箔纸也能燃烧
D．实验中铝箔不能导电
8．将灯泡L1和L2接入如图所示电路，闭合开关。下列说法不正确的是（　　）
A．灯泡L1先亮，灯泡L2后亮
B．通过灯泡L1的电流方向是由A向B
C．用一根导线直接接在B、C两个接线柱上，灯泡L2不发光
D．不可以用导线直接连接A、C两个接线柱，会烧毁电源

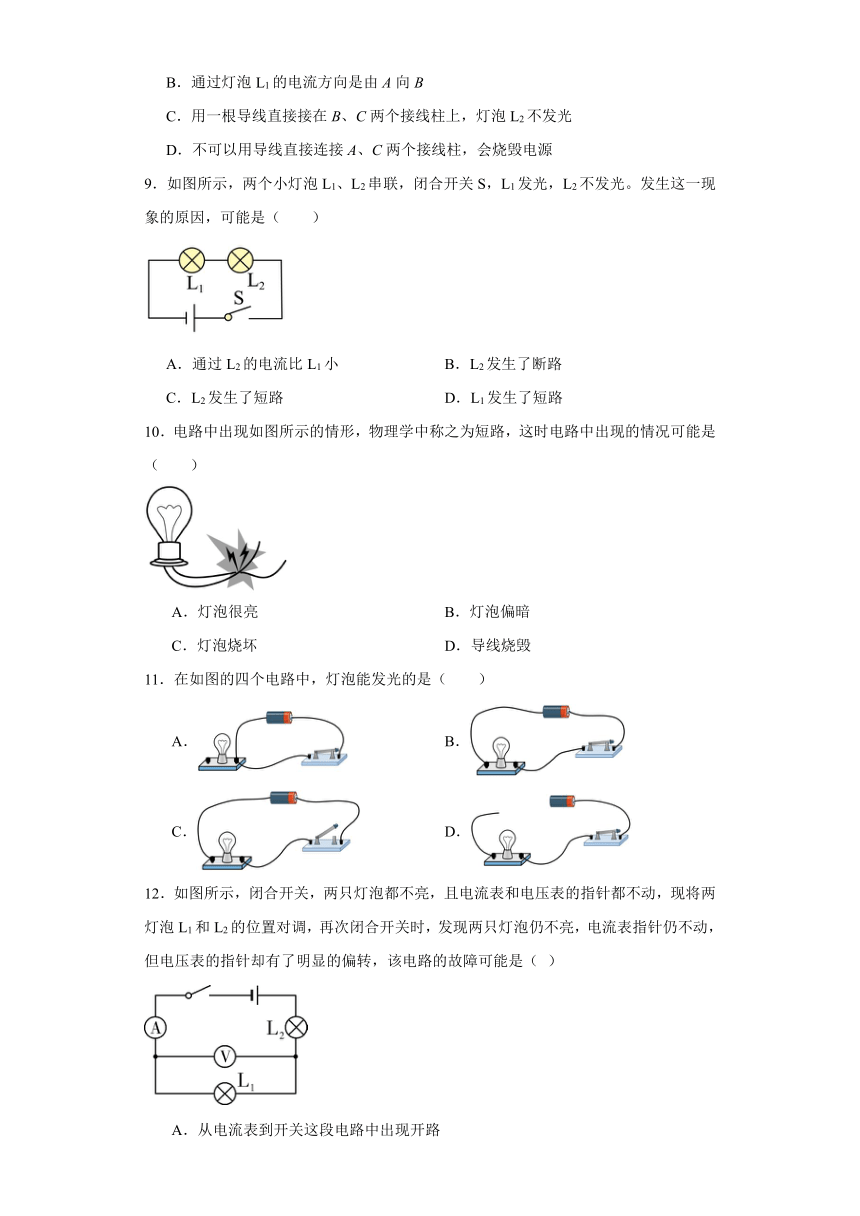

9．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，可能是（　　）

A．通过L2的电流比L1小 B．L2发生了断路
C．L2发生了短路 D．L1发生了短路
10．电路中出现如图所示的情形，物理学中称之为短路，这时电路中出现的情况可能是（　　）
A．灯泡很亮 B．灯泡偏暗
C．灯泡烧坏 D．导线烧毁
11．在如图的四个电路中，灯泡能发光的是（　　）
A． B．
C． D．
12．如图所示，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（ ）
A．从电流表到开关这段电路中出现开路
B．灯泡L1的灯丝断了
C．灯泡L2的灯丝断了
D．电流表和两个灯泡都坏了
二、填空题
13．小明想用刚学习的电路基本知识，连接一个电路。于是他找来一个干电池，一个小灯泡一个开关和若干导线，连接成了如下图所示的电路图。
（1）连接电路时，开关应处于 状态。当他连接完最后一根导线时，小灯泡就发光了。小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，并用笔画线代替导线画出正确的连接 ；
（2）改正错误后，闭合开关前，小灯泡不发光，这时的电路是 （填“通路”、“断路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是 （填“通路”、“断路”或“短路”）。
三、作图题
14．实物图中有一根导线的连接方式是错误的，请把这根导线找出来，在上面打一个“”，然后再重新连一根导线。
四、实验题
15．小明同学连接了如图电路进行实验。
（1）按照电学实验的基本操作规则，连接电路前，小明应该将开关 （选填“闭合”或“断开”）；
（2）连接完电路后闭合开关S，灯泡L1和L2均发光，此时电路中的电流方向从L1到L2，则电源的正极在 （选填“A”或“B”）端，此时的电路叫 （选填“通路”“断路”或“短路”）；
（3）小明将开关S断开，然后把灯泡L2两端的接线柱用一根导线相连接，小明再次闭合开关S，灯泡L2将 （选填“发光”或“不发光”），灯泡L1 （选填“发光”或“不发光”）；
（4）受上面实验现象启发，为了让两盏灯同时熄灭，小明认为可以不断开开关，而用一根导线同时连接图中灯泡L2左端和灯泡L1的右端接线柱即可，根据所学知识，我们应该告诉小明 （选填“能”或“不能”）这样操作，具体的原因是 。
参考答案：
1．C
A．电路中要有电源，且有闭合回路才会有电流，故A错误；
B．导体中要有能自由移动的电荷，且电荷发生定向移动才会有电流，故B错误；
C．物理学中规定，电流方向为正电荷的定向移动方向，金属导体中的电流方向跟自由电子的移动方向相反，故C正确；
D．要得到持续的电流必须有电源，故D错误。
2．C
A.图中两节干电池是串联连接的，串联后的电压是2×1.5V＝3V，故A错误；
B.电路接通后，干电池对电路供电，是将化学能转化为电能的装置，故B错误；
C.小灯泡是消耗电能的用电器，是将电能转化为光能和内能的，故C正确；
D.电路接通后，在电源外部，电流是从电源正极流出，经开关、用电器（小灯泡）回到电源负极，故D错误。
3．B
在充电过程中该电容器电池消耗电能，相当于用电器，故ACD不符合题意，B符合题意。
4．C
手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，感应区相当于电路中的开关，对手机起控制作用，故ABD不符合题意，C符合题意。
5．D
由实物电路图可知，电流从电源正极出发后，先在L2右侧分成两条支路，一条流经灯L2、另一条流经灯L1，然后在L1的左侧汇合后通过开关，然后回到电源负极，故ABC不符合题意，D符合题意。
6．B
A．由图可知，电路缺少开关，为不完整电路，故A错误；
B．由图可知，包括电源、开关、导线和用电器四部分，为完整的电路，闭合开关，电路正常，故B正确；
C．由图可知，闭合开关，电源短路，故C错误；
D．由图可知，电路中没有用电器，闭合开关，电源短路，故D错误。
7．B
A．实验时干电池的正极与另一个干电池的负极相连，故A错误；
BD．铝箔纸是导体，它相当于导线，用它把电源正负极连接，发生了短路，造成电流过大，会产生过多的热量，所以该实验反映了短路带来的危害，故B正确，D错误；
C．普通纸是绝缘体，所以此实验普通纸代替铝箔纸不能燃烧，故C错误。
8．A
A.闭合开关后，整个电路各处同时产生电路，所以两灯同时发光，故A错误，符合题意；
B.电源的外部，电流通过外部电路，从电源的正极流向负极。图中电流从电源的正极出发，通过导线先流过开关，再流入灯泡L1的的A接线柱，之后从B接线柱流出，故B正确，不符合题意；
C.用一根导线直接接在B、C两个接线柱上，灯泡L2会被短路，则灯泡L2不发光，故C正确，不符合题意；
D．直接用导线接连接A、C两个接线柱，电源会被短路，则可能会烧毁电源，故D正确，不符合题意。
9．C
A．由电路图可知，两个小灯泡L1、L2串联，因串联电路中各处的电流相等，所以，通过L2的电流等于通过L1的电流，故A不符合题意；
BD．闭合开关S后，L1发光，所以，电路为通路，不可能是L2断路，也不可能是L1短路，故BD不符合题意；
C．又因L1发光时L2不发光，所以，发生这一现象的原因可能是L2发生了短路，故C符合题意。
10．D
图中发生短路时，没有电流经过灯泡，所以灯泡不能发光，而干路上有较大的电流通过导线，导线被可能会烧毁，故ABC不符合题意，D符合题意。
11．B
A．开关闭合，导线将电源的两极连接在了一起，电流不再经过用电器，因此会造成电源短路，故A不符合题意；
B．开关闭合，电流从正极出发，经小灯泡开关回负极，灯泡发光，故B符合题意；
C．开关断开，不能形成回路，灯泡不发光，故C不符合题意；
D．电路断路，开关闭合，灯泡不能发光，故D不符合题意。
12．C
图中，灯泡L1和L2串联，电流表测电路中的电流，电压表测L1两端的电压。闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，说明电路存在断路。现将两灯泡L1和L2的位置对调，只有电压表的指针有明显的偏转，说明此时电压表被串联在电路中，则故障是与之并联的部分断路，因此灯泡L1是正常的，L2的灯丝断了，故选C。
13． 断开 断路 通路
（1）[1]连接电路时，为保护电路，开关应处于断开状态。
[2]当他连接完最后一根导线时，小灯泡就发光了，是因为开关没有连入电路中，改正后如下所示：
（2）[3][4]在某处断开的电路叫断路，处处连通的电路叫通路。改正错误后，闭合开关前，小灯泡不发光，这时的电路是断路；闭合开关后，小灯泡发光，这时的电路是通路。
14．
由电路图知，两灯并联，开关在干路上控制整个电路，实物图中被短路了，改接电路如图
15． 断开 A 通路 不发光 发光 不能 会造成电源短路
（1）[1]为了保护电路，连接电路前，开关应该断开。
（2）[2][3]在电源外部，电流的方向是从电源的正极出发，经用电器回到负极，所以，当电路中的电流方向从L1到L2，则电源的正极在A端，此时的电路是通路。
（3）[4][5]将开关S断开，然后把灯泡L2两端的接线柱用一根导线相连接，导线将灯泡L2短路，小明再次闭合开关S，电流不经过灯泡L2，则其不发光，灯泡L1发光。
（4）[6][7]用一根导线同时将灯泡L2左端和灯泡L1的右端接线柱连接起来，此时两灯泡被短路，两灯泡都不发光，同时也造成电源短路，会烧坏电源，故不能这样操作。
