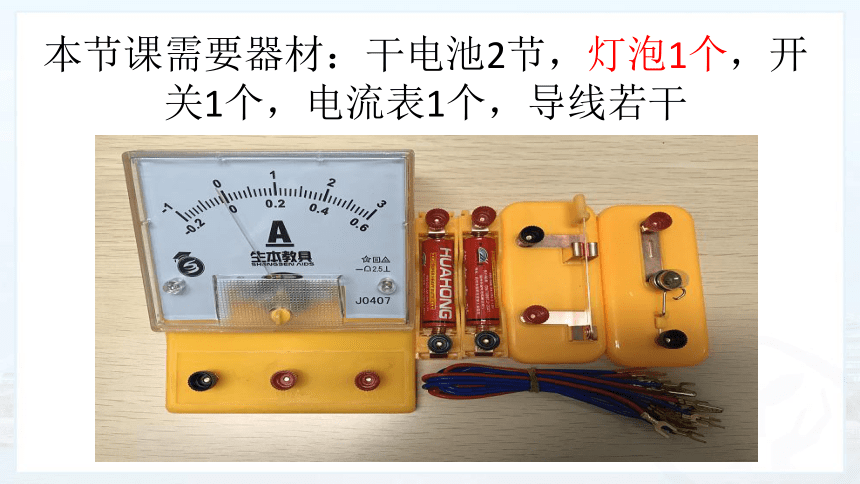

本节课需要器材:干电池2节,灯泡1个,开关1个,电流表1个,导线若干
电流的测量

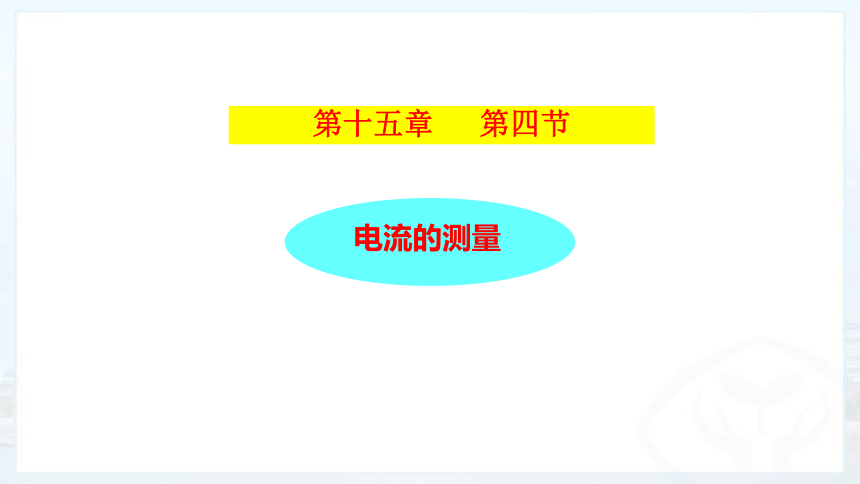

第十五章 第四节

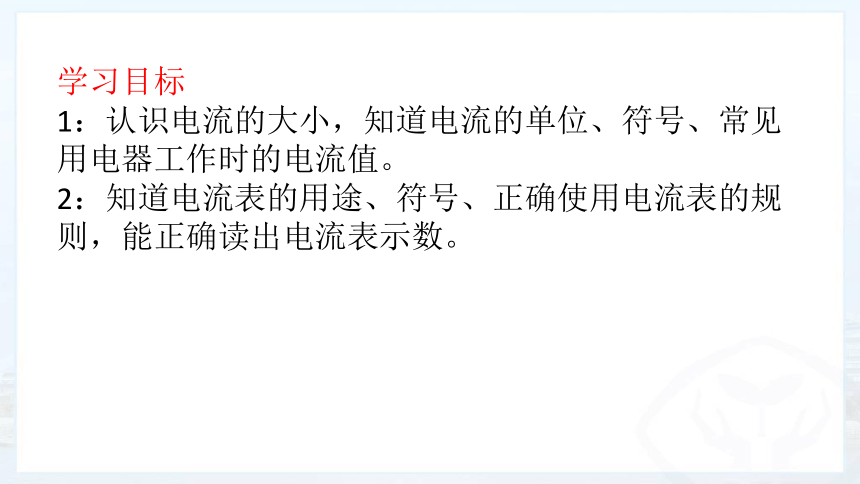

学习目标
1:认识电流的大小,知道电流的单位、符号、常见用电器工作时的电流值。
2:知道电流表的用途、符号、正确使用电流表的规则,能正确读出电流表示数。

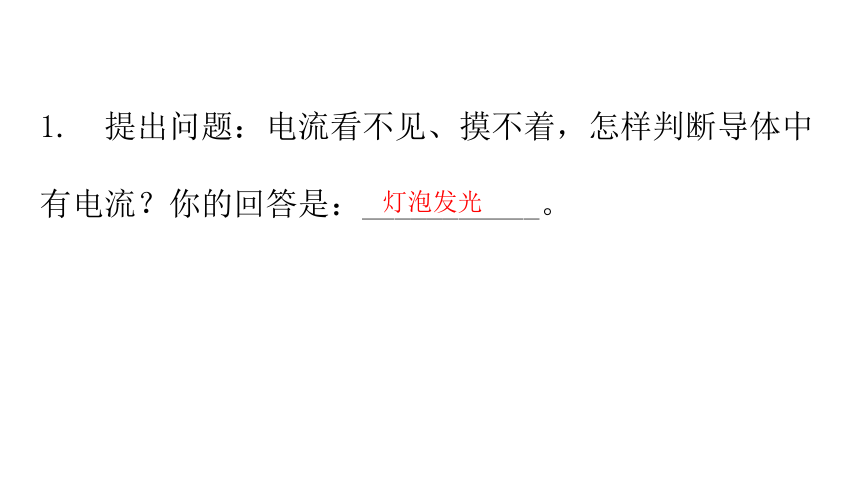

1. 提出问题:电流看不见、摸不着,怎样判断导体中有电流?你的回答是:___________。
灯泡发光

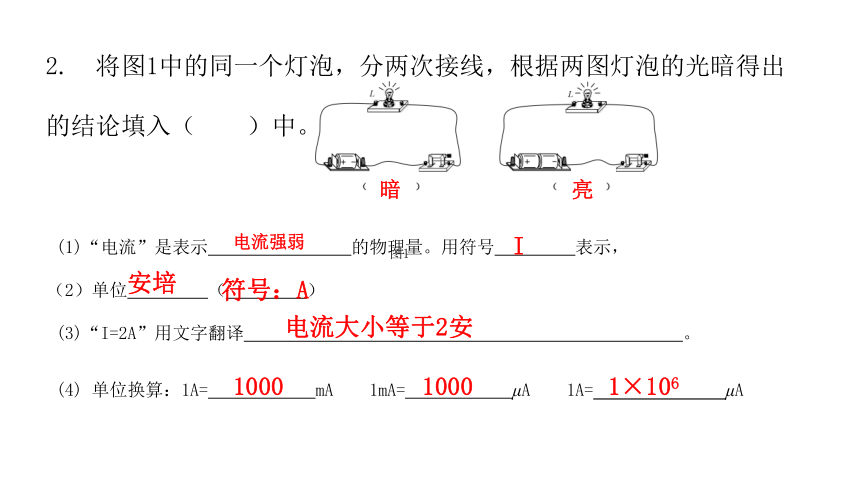

2. 将图1中的同一个灯泡,分两次接线,根据两图灯泡的光暗得出的结论填入( )中。
图1
(1)“电流”是表示 的物理量。用符号 表示,
(2)单位 ( )
(3)“I=2A”用文字翻译 。
(4) 单位换算:1A= mA 1mA= μA 1A= μA


电流强弱
I
安培
符号:A
电流大小等于2安
1000
1000
1×106

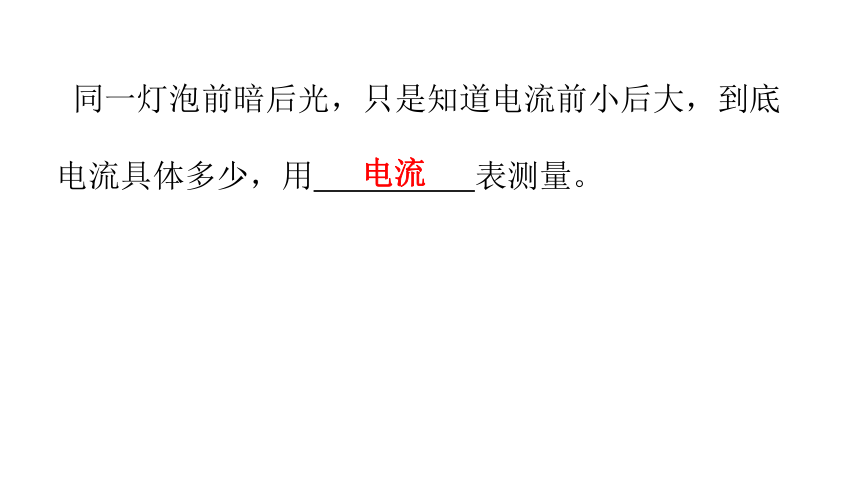

同一灯泡前暗后光,只是知道电流前小后大,到底电流具体多少,用 表测量。
电流
刻度盘
单位
指针
调零螺母
正接线柱
负接线柱
量程为0~0.6 A
量程为0~3 A
1. 电流表:测量电流的仪器。
A
+

二、电流的测量

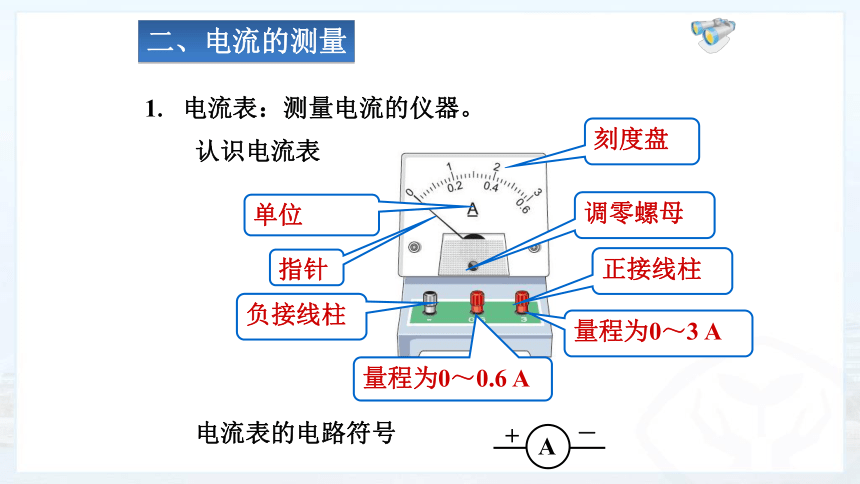

  认识电流表
  电流表的电路符号

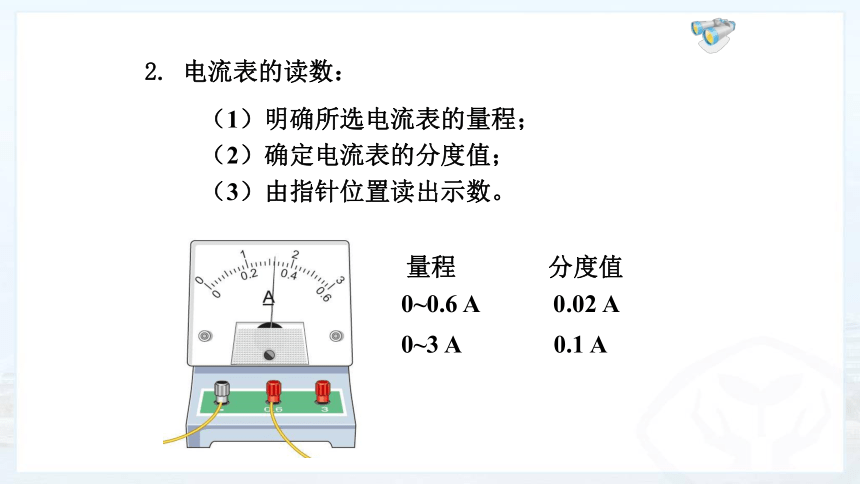

2. 电流表的读数:
  (1)明确所选电流表的量程;
  (2)确定电流表的分度值;
  (3)由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
  请读出下列电流表的示数。
0.58 A
1.4 A
练一练
3. 电流表的连接:
  (1)电流表必须和被测的用电器串联。
  (2)电流必须从正接线柱流入,从负接线柱流出。
  (3)必须正确选择量程。
  (4)不允许把电流表直接连到电源的两极!
  提示:为避免电流过大损坏电流表,在不能事先估算电流的情况下,要先闭合开关然后迅速断开(叫做“试触”),看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
甲、乙、丙三位同学测电流出现三种情况
图15-4-7
甲同学的问题是 ,
改进 ;
乙同学的问题是 ,改进 ;
丙同学的问题是 ,改进 。
电流表的“+”“-”接线柱反接
断开电路,将电流表的“+”“-”接线柱互换
所选量程过大
换用较小量程0~0.6A
所选量程过小
换用较大量程0~3A
  以下电路中,电流表连接方法正确的是( )
A
A
A
A
B
A
A
C
D
练一练
4. 练习使用电流表测量电路中的电流
  (1)画出实验电路图;
  (2)按电路图连接实验器材;
  (3)进行实验。
  实验1
I=
S
L
A
S
L
A
实验2
  改变电流表在电路中的位置,比较电流表两次示数。
  想一想,两次电流表的示数相同说明什么?
当电源与用电器只构成一条回路时,这条闭合回路中的电流处处相等
  1.连接实物图,要求两灯并联,开关控制两盏灯,电流表测灯L2的电流(约0.5 A),并画出电路图。
L2
L1
S
L2
L1
A
练一练
2.如图所示的电路,只需要改变一根导线的连接,就能使电流表测出干路中的电流,请在要改接的那根导线上打“×”,再画出改接的导线。
解:如图所示

【堂上过关】

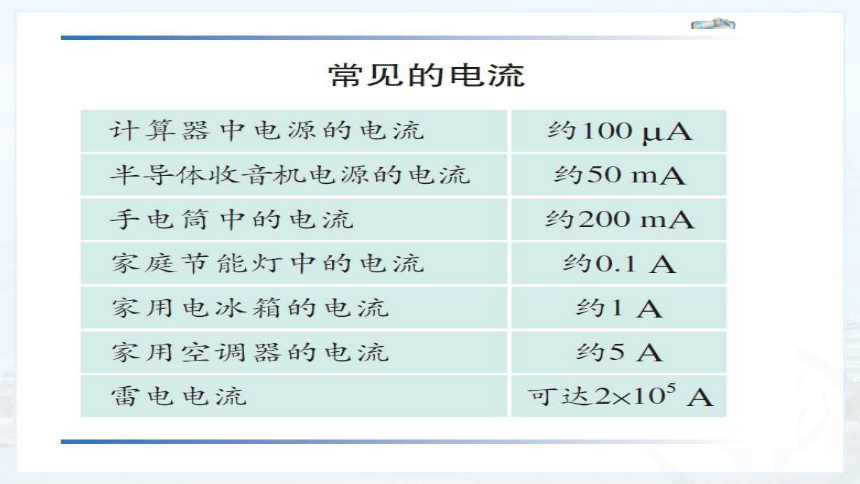

1. 电流是表示 的物理量,用符号 表示。电流的单位是 ,用符号 表示。计算器中的电流很小,大约100μA,也就是 A。雷电是一种常见的自然现象,发生雷电时的电流高达2×105A,相当于 mA。
2. 实验室里通常用 来测量电路中的电流。测量时,电流表必须和被测的用电器 联在电路里,使电流从它的 接线柱流进,从 接线柱流出,并选择合适的 ,绝对不允许不经过 而直接将它连接在电源的两极上。
电流大小
I
安培
A
1×10-4
2×108
电流表

+
-
量程
用电器
-
3. 在图15-4-9两电流表上分别标出示数是0.5A的指针位置及接线柱(两次的量程不能相同)。
4. 下面几种用电器正常工作时,电流最大的是( )
A.计算器 B.手电筒 C.普通灯泡 D.电烫斗
5.如图15-4-10所示,闭合开关S后小灯泡L1、L2均正常发光,它们的连接方式是 联;一段时间后,有一个小灯泡熄灭,而电流表A的示数为零,则电路中出现的故障是 。
图15-4-10

L1断路
D
电流
的强弱
电流
的测量
课堂小结
