课件23张PPT。阶段专题复习

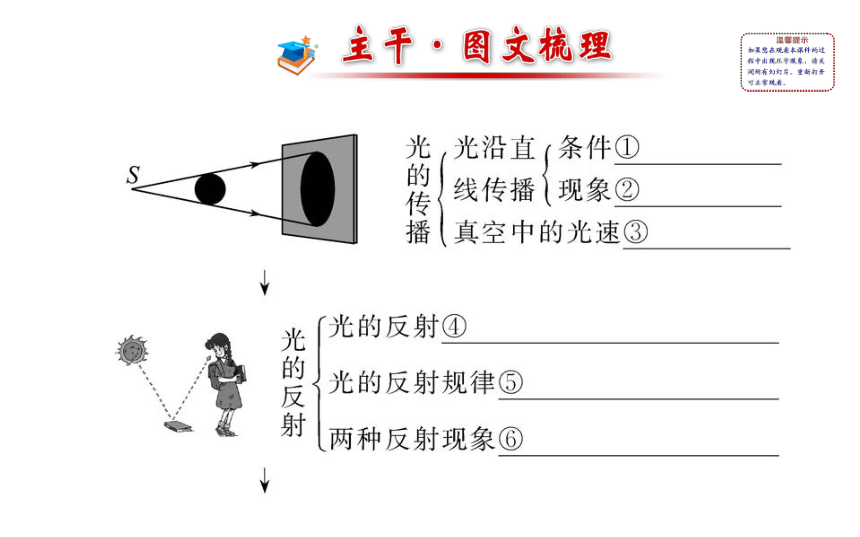

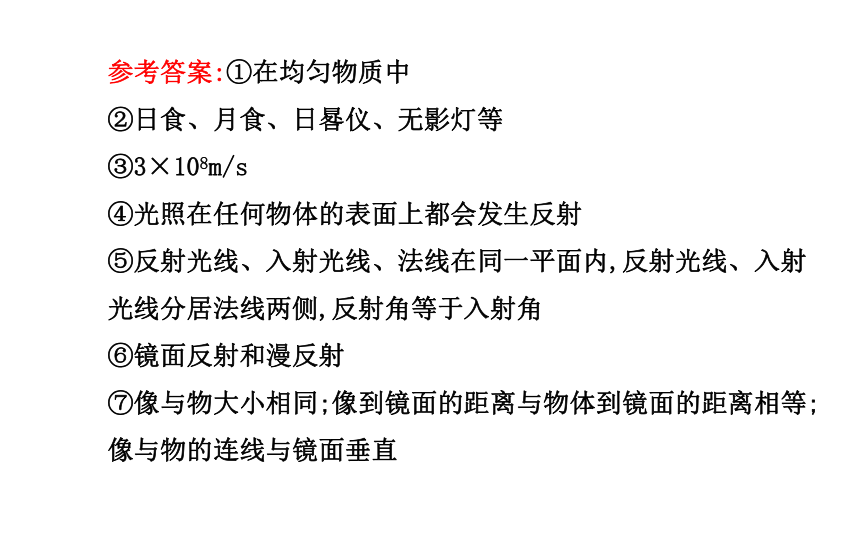

第五章参考答案:①在均匀物质中
②日食、月食、日晷仪、无影灯等
③3×108m/s
④光照在任何物体的表面上都会发生反射
⑤反射光线、入射光线、法线在同一平面内,反射光线、入射光线分居法线两侧,反射角等于入射角
⑥镜面反射和漫反射

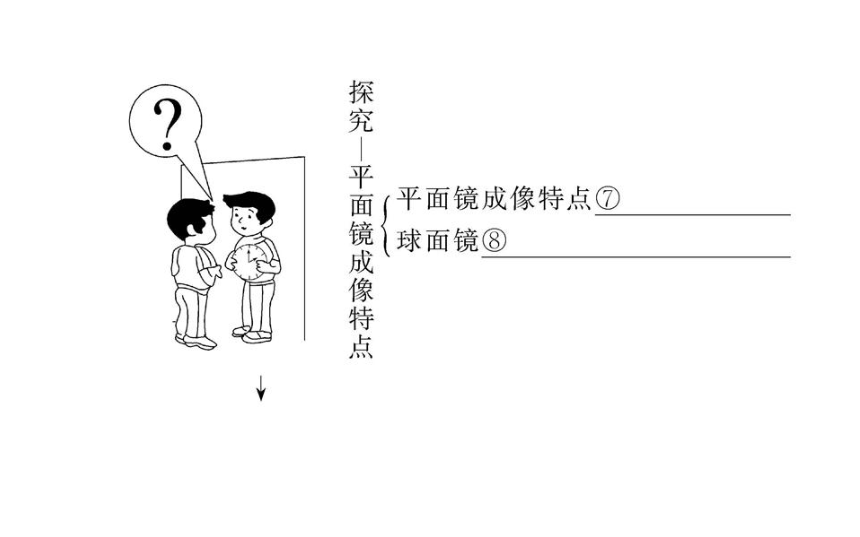

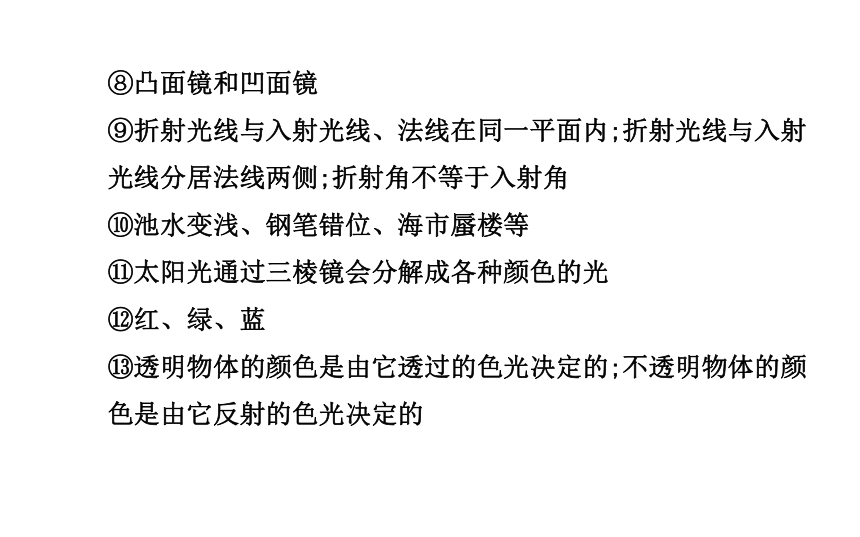

⑦像与物大小相同;像到镜面的距离与物体到镜面的距离相等;像与物的连线与镜面垂直⑧凸面镜和凹面镜

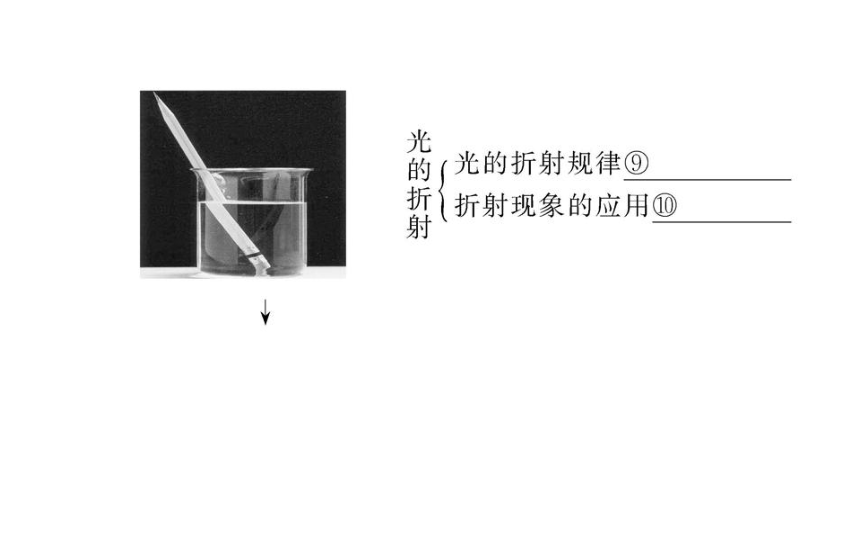

⑨折射光线与入射光线、法线在同一平面内;折射光线与入射光线分居法线两侧;折射角不等于入射角
⑩池水变浅、钢笔错位、海市蜃楼等

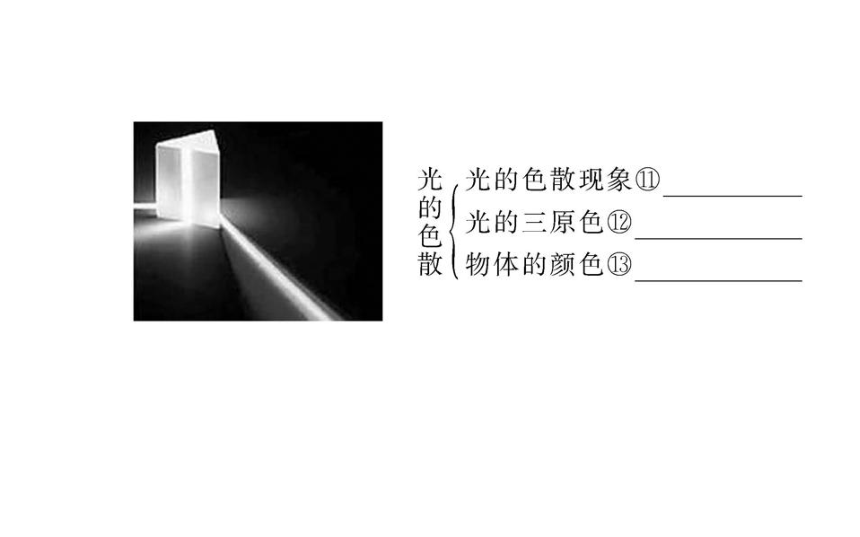

?太阳光通过三棱镜会分解成各种颜色的光
?红、绿、蓝

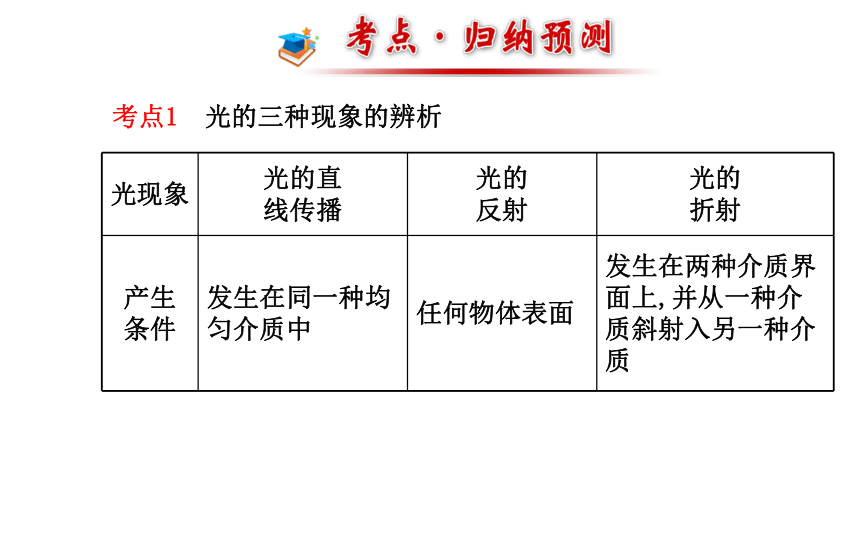

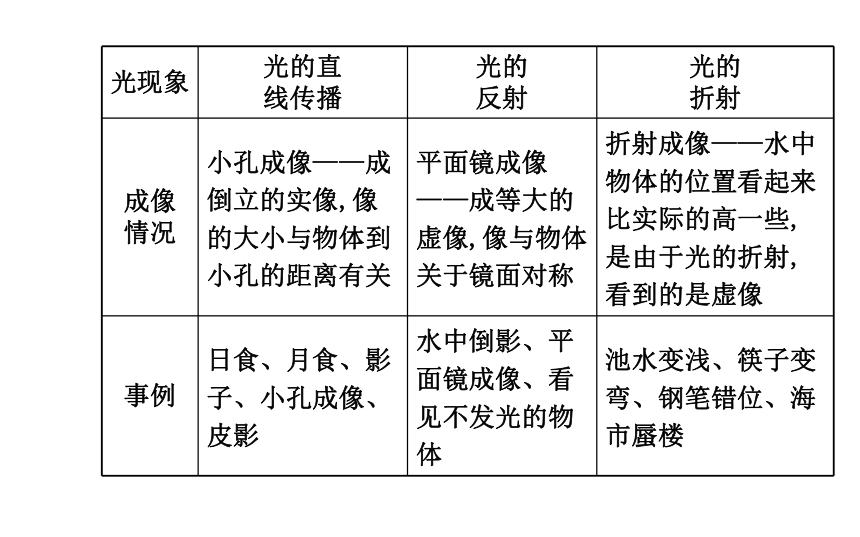

?透明物体的颜色是由它透过的色光决定的;不透明物体的颜色是由它反射的色光决定的考点1 光的三种现象的辨析?【跟踪训练】
1.如图所示的四种现象中,由光的直线传播形成的是 ( )【解析】选D。本题考查光现象的判断。海市蜃楼和水面“折”枝都是由于光的折射现象形成的,A、B错;水中倒影是平面镜成像,属于光的反射现象,C错;手影是由于光的直线传播形成的,光照射在不透明的物体上,在物体的另一侧光线不能到达的区域产生影子,D正确。故选D。2.如图所示,下列成语与其物理知识相符的是 ( )A.凿壁偷光——光的折射
B.井底之蛙——光的反射
C.猴子捞月——光的折射
D.杯弓蛇影——光的反射
【解析】选D。本题主要考查常见光现象的判断。凿壁偷光、井底之蛙是光的直线传播现象,A、B均错;猴子捞月是光的反射现象,C错;杯弓蛇影是光的反射现象,D对。故选D。考点2 利用平面镜成像规律作图?
1.作图要点:(1)物与像关于平面镜对称;
(2)平面镜在物点和像点连线的垂直平分线上;
(3)反射角等于入射角,法线是反射光线和入射光线夹角的角平分线,且法线与镜面垂直;
(4)平面镜成像时,所有反射光线的反向延长线一定经过镜后的像点。2.作图时应注意的事项:(1)实际光线画实线,不是实际光线画虚线;(2)光路要带箭头,光线与光线之间要连接好;(3)法线是过入射点与反射面垂直的线,用虚线表示;(4)平面镜成的像要用虚线画出,反射光线的反向延长线要经过镜后的像点。
3.平面镜成像作图的三个关键点:【跟踪训练】
如图所示,ABCD是一间不透光的房间,墙AB是平面镜,房中S处有一个正在发光的电灯,CD墙上有一个小孔P,在墙外不远处的另一白墙EF上得到两个亮点。图中已经画出了一个亮点M及其光路,请把另一个亮点N及其光路图画出来。【解析】发光点S通过小孔P可以在白墙EF上得到亮点,发光点S在平面镜中的像通过小孔P也可以在白墙EF上得到亮点,故作图时,先找S在平面镜中的对称点S',然后连接PS'并延长到白墙EF上的N点,即为发光点S在平面镜中的像通过小孔P在白墙EF上得到的亮点。答案:见解析图考点3 反射光线与折射光线的作图?
作反射和折射光线的光路图的关键点:
(1)光射到不透明物质表面上,只发生反射;光射到透明物质表面上,一般既发生反射,又发生折射。
(2)光发生折射时,空气中的角总是大角。
(3)作折射光线时,可将入射光线延长作为辅助线。
(4)画图时,注意入射光线、反射光线、折射光线一定用实线,法线、光线的延长线都用虚线。
(5)光线一定要带箭头且标在线段的中间位置。
(6)在光发生反射和折射时,光路是可逆的。【跟踪训练】
1.请在图中作出光线由空气斜射入水中时的反射光线和大致的折射光线。【解析】根据光的反射定律知:反射光线、入射光线和法线在同一平面内,反射光线与入射光线分别位于法线两侧,并且反射角等于入射角,画出反射光线;根据光由空气斜射入水时,折射光线向法线方向偏折,折射角小于入射角,画出折射光线。
答案:如图所示2.如图所示,一束光从直角三角形玻璃砖AB面垂直射入,并从玻璃砖AC面射出。请画出该过程的光路图。【解析】光从空气垂直射到玻璃砖的表面上时,传播方向不变;光从玻璃砖再射向空气时,折射光线将远离法线,即折射角大于入射角。
答案:如图所示
