2023—2024学年九年级全一册物理人教第15章电流和电路 学业基础题(附答案)

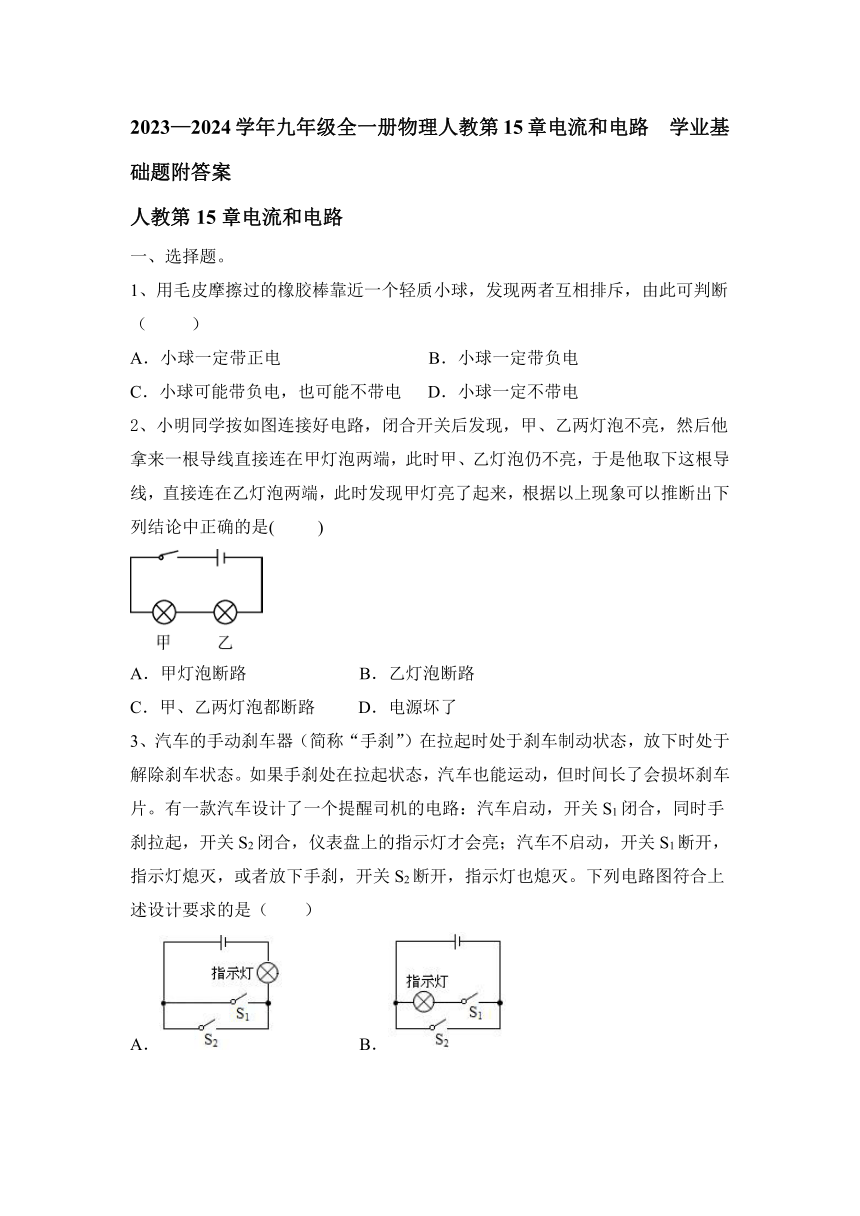

2023—2024学年九年级全一册物理人教第15章电流和电路 学业基础题附答案
人教第15章电流和电路
一、选择题。
1、用毛皮摩擦过的橡胶棒靠近一个轻质小球，发现两者互相排斥，由此可判断（ ）
A．小球一定带正电 B．小球一定带负电
C．小球可能带负电，也可能不带电 D．小球一定不带电
2、小明同学按如图连接好电路，闭合开关后发现，甲、乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列结论中正确的是( )
A．甲灯泡断路 B．乙灯泡断路
C．甲、乙两灯泡都断路 D．电源坏了
3、汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片。有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，同时手刹拉起，开关S2闭合，仪表盘上的指示灯才会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭。下列电路图符合上述设计要求的是（　　）
A． B．
C． D．
4、某同学在洗浴时发现卫生间的排气扇、照明灯L1和采暖灯L2都可以单独工作，下列电路图中符合要求的是（ ）
5、如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（ ）
A． B． C． D．
6、为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（　　）
A． B．
C． D．

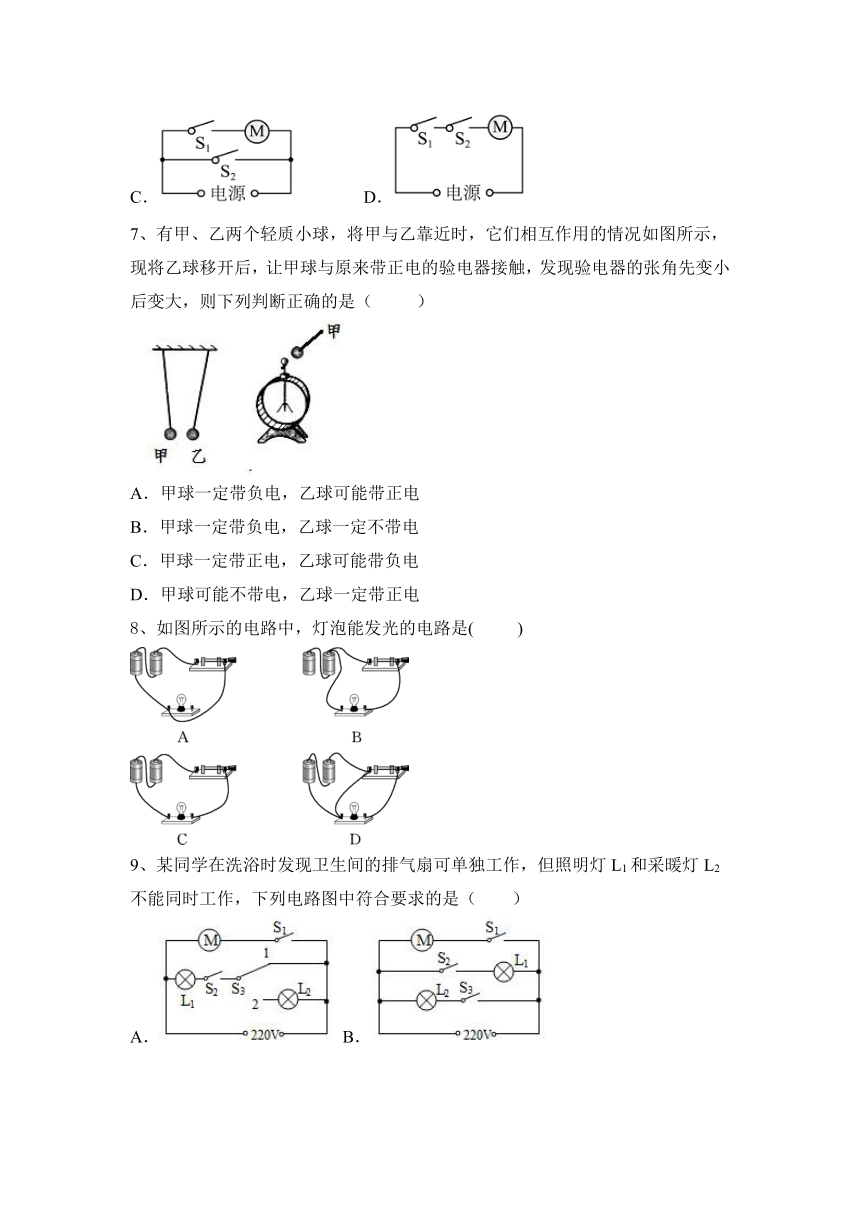

7、有甲、乙两个轻质小球，将甲与乙靠近时，它们相互作用的情况如图所示，现将乙球移开后，让甲球与原来带正电的验电器接触，发现验电器的张角先变小后变大，则下列判断正确的是（ ）
A．甲球一定带负电，乙球可能带正电
B．甲球一定带负电，乙球一定不带电
C．甲球一定带正电，乙球可能带负电
D．甲球可能不带电，乙球一定带正电
8、如图所示的电路中，灯泡能发光的电路是( )
9、某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（　　）
A． B．
C． D．
10、新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（ ）
A． B．
C． D．
11、将L1和L2串联起来接入某电路，闭合开关后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（ ）
A．I1＝I2 B．I1＞I2 C．I1＜I2 D．无法比较
12、如图所示，当两根用毛皮摩擦过的带电硬橡胶棒相互靠近时，下列说法正确的是（ ）
A．二者相互排斥 B．二者相互吸引
C．二者保持相对静止 D．以上现象都有可能出现
13、下列所示的电路图中，闭合开关后，电动机与灯泡都工作的是( )
14、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（　　）
A． B．
C． D．
15、家庭厨房抽油烟机主要是有排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图如图所示，其中合理的是（ ）
A． B．
C． D．
16、如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如果把两灯互换，闭合开关S后，两电流表均有正常示数。则该电路中存在的故障是（ ）
A.L1断路 B.L1短路 C.L2断路 D.L2短路
二、填空题。
17、在银河系、宇宙、太阳系中尺度最大的是______。光年是______（填物理量名称）的单位。质子、中子、电子中不带电的是______。
18、画电路图时的要求：导线用笔画线表示，尽量_______；交叉连接的导线，要在连接处画一个“_______点” 表示相交且相连；各元件的摆放顺序要与实际元件位置_______；元件不能画在_______处。
19、如图所示的电路中，若只需要灯L1亮，则需要闭合开关　 　；要使灯Ll、L2串联，则应只闭合开关　 　；要使灯L1、L2并联，则应只闭合开关
　 与 　 。
20、完成单位换算：
10mA=_______ A, 10000uA=______A, 0.3A=______mA。
21、有一种节日彩灯，由50个小彩灯串联组成，用电流表测得通过第50个灯光的电流为120 mA，那么第10个灯光通过的电流是________。
22、一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃______（选填“串联”或“并联”），当开关______时，灯亮、铃不响。
三、作图题。
23、用笔画线代替导线，将如图所示的元件接入电路。要求：灯泡L1与L2并联，电流表测L1与L2的总电流。（总电流约为1.2A）
四、实验题。
24、我们学习了电路知识，现有两个小灯泡和相应的电器元件，怎样连接它们都亮起来？请在图中的虚线框内画出你所设计的两种不同的完整电路图，要求用规定的电路元件符号。
【评估】
（1）正确连接电路后闭合开关，灯泡不亮。请在表格中填写简单的检修方法。
故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了
电池没电了
（2）如图丙所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其他器材。请设计一个简单的方法，判断它们是串联还是并联。
25、图甲是琪皓和孟伦同学探究并联电路的电流规律的电路图.
（1）实验中，他们应该选择规格______的两个小灯泡来进行实验（填“相同”或“不相同”）；
（2）开关闭合前，琪皓同学发现电流表A的指针在零刻度线左端，如图乙所示，其原因是_____（选填“A”或“B”）；
A.电流表没调零 B.电流表正负接线柱接反了
（3）他们把电流表A纠正后，闭合开关进行实验，两灯都发光，电流表A与电流表A2的指针所指位置均为图丙所示，则通过L1的电流为_____A；
（4）实验中，我们都要进行多次测量。以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同的是______；
A.探究电流与电压的关系
B.探究杠杆的平衡条件
C.刻度尺测物体的长度
（5）根据实验数据，他们得出了实验结论：并联电路中，______。
五、计算类综合题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2023—2024学年九年级全一册物理人教第15章电流和电路 学业基础题附答案
人教第15章电流和电路
一、选择题。
1、用毛皮摩擦过的橡胶棒靠近一个轻质小球，发现两者互相排斥，由此可判断（ ）
A．小球一定带正电 B．小球一定带负电
C．小球可能带负电，也可能不带电 D．小球一定不带电
【答案】B
2、小明同学按如图连接好电路，闭合开关后发现，甲、乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列结论中正确的是( )
A．甲灯泡断路 B．乙灯泡断路
C．甲、乙两灯泡都断路 D．电源坏了
【答案】B
3、汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片。有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，同时手刹拉起，开关S2闭合，仪表盘上的指示灯才会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭。下列电路图符合上述设计要求的是（　　）
A． B．
C． D．
【答案】D
4、某同学在洗浴时发现卫生间的排气扇、照明灯L1和采暖灯L2都可以单独工作，下列电路图中符合要求的是（ ）
【答案】A
5、如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（ ）
A． B． C． D．
【答案】C
6、为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（　　）
A． B．
C． D．
【答案】D
7、有甲、乙两个轻质小球，将甲与乙靠近时，它们相互作用的情况如图所示，现将乙球移开后，让甲球与原来带正电的验电器接触，发现验电器的张角先变小后变大，则下列判断正确的是（ ）
A．甲球一定带负电，乙球可能带正电
B．甲球一定带负电，乙球一定不带电
C．甲球一定带正电，乙球可能带负电
D．甲球可能不带电，乙球一定带正电
【答案】A
8、如图所示的电路中，灯泡能发光的电路是( )
【答案】C
9、某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（　　）
A． B．
C． D．
【答案】D
10、新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（ ）
A． B．
C． D．
【答案】C
11、将L1和L2串联起来接入某电路，闭合开关后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（ ）
A．I1＝I2 B．I1＞I2 C．I1＜I2 D．无法比较
【答案】A
12、如图所示，当两根用毛皮摩擦过的带电硬橡胶棒相互靠近时，下列说法正确的是（ ）
A．二者相互排斥 B．二者相互吸引
C．二者保持相对静止 D．以上现象都有可能出现
【答案】A
13、下列所示的电路图中，闭合开关后，电动机与灯泡都工作的是( )
【答案】C
14、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（　　）
A． B．
C． D．
【答案】D
15、家庭厨房抽油烟机主要是有排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图如图所示，其中合理的是（ ）
A． B．
C． D．
【答案】D
16、如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如果把两灯互换，闭合开关S后，两电流表均有正常示数。则该电路中存在的故障是（ ）
A.L1断路 B.L1短路 C.L2断路 D.L2短路
【答案】A
二、填空题。
17、在银河系、宇宙、太阳系中尺度最大的是______。光年是______（填物理量名称）的单位。质子、中子、电子中不带电的是______。
【答案】宇宙 长度 中子
18、画电路图时的要求：导线用笔画线表示，尽量_______；交叉连接的导线，要在连接处画一个“_______点” 表示相交且相连；各元件的摆放顺序要与实际元件位置_______；元件不能画在_______处。
【答案】横平竖直 黑 相对应 拐角
19、如图所示的电路中，若只需要灯L1亮，则需要闭合开关　 　；要使灯Ll、L2串联，则应只闭合开关　 　；要使灯L1、L2并联，则应只闭合开关
　 与 　 。
【答案】S1 S3 S1 与S2
20、完成单位换算：
10mA=_______ A, 10000uA=______A, 0.3A=______mA。
【答案】0.01；0.01；300
21、有一种节日彩灯，由50个小彩灯串联组成，用电流表测得通过第50个灯光的电流为120 mA，那么第10个灯光通过的电流是________。
【答案】120 mA
22、一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃______（选填“串联”或“并联”），当开关______时，灯亮、铃不响。
【答案】串联 S1、S2同时闭合
三、作图题。
23、用笔画线代替导线，将如图所示的元件接入电路。要求：灯泡L1与L2并联，电流表测L1与L2的总电流。（总电流约为1.2A）
【答案】如图所示：
四、实验题。
24、我们学习了电路知识，现有两个小灯泡和相应的电器元件，怎样连接它们都亮起来？请在图中的虚线框内画出你所设计的两种不同的完整电路图，要求用规定的电路元件符号。
【评估】
（1）正确连接电路后闭合开关，灯泡不亮。请在表格中填写简单的检修方法。
故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了
电池没电了
（2）如图丙所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其他器材。请设计一个简单的方法，判断它们是串联还是并联。
【答案】如图所示；
（1）换导线；换电池；
（2）闭合开关，拧下其中的一个灯泡。若另一个灯仍亮，则两灯为并联；若另一个灯也熄灭，则两灯为串联。
25、图甲是琪皓和孟伦同学探究并联电路的电流规律的电路图.
（1）实验中，他们应该选择规格______的两个小灯泡来进行实验（填“相同”或“不相同”）；
（2）开关闭合前，琪皓同学发现电流表A的指针在零刻度线左端，如图乙所示，其原因是_____（选填“A”或“B”）；
A.电流表没调零 B.电流表正负接线柱接反了
（3）他们把电流表A纠正后，闭合开关进行实验，两灯都发光，电流表A与电流表A2的指针所指位置均为图丙所示，则通过L1的电流为_____A；
（4）实验中，我们都要进行多次测量。以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同的是______；
A.探究电流与电压的关系
B.探究杠杆的平衡条件
C.刻度尺测物体的长度
（5）根据实验数据，他们得出了实验结论：并联电路中，______。
【答案】不相同 A 0.96A C 干路电流等于各支路电流之和
五、计算类综合题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案】(1) A2的示数等于0.1 A；电流表A3示数为0 A；
(2)电流表A1的示数0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
