第十一章 电路及其应用
第5节实验：练习使用多用电表
人教版 高中物理必修三
1
认识多用电表
目录
2
使用多用电表
3
电表读数
4
测二极管电阻

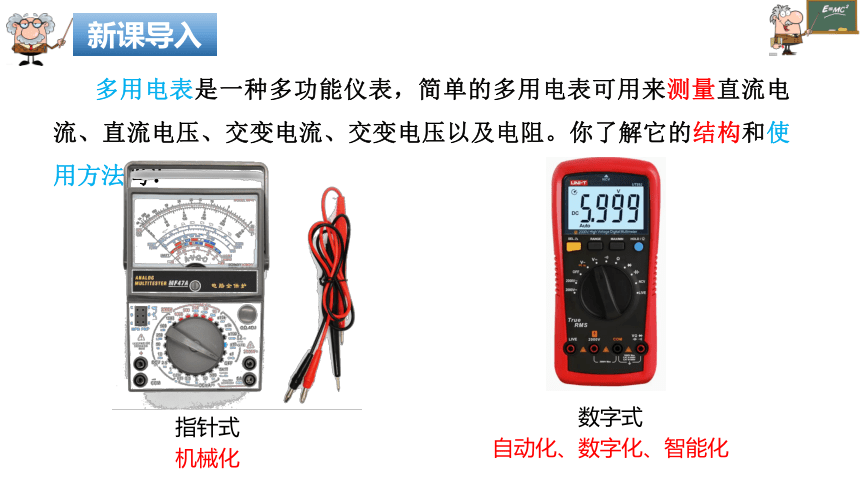

新课导入
多用电表是一种多功能仪表，简单的多用电表可用来测量直流电流、直流电压、交变电流、交变电压以及电阻。你了解它的结构和使用方法吗？
指针式
机械化
数字式
自动化、数字化、智能化
一
认识多用电表
欧姆调零旋钮
表笔
表盘
定位螺丝
选择开关
插孔
（1）指针定位螺丝：机械调零——使断路时，
指针在电流为0的位置
（2）欧姆调零旋钮：欧姆调零——使短路时，
指针在电阻为0的位置
（3）选择开关：选择测量功能——选择测量
电阻、电压、电流的挡位
（4）插孔：接入表笔——保证使用安全

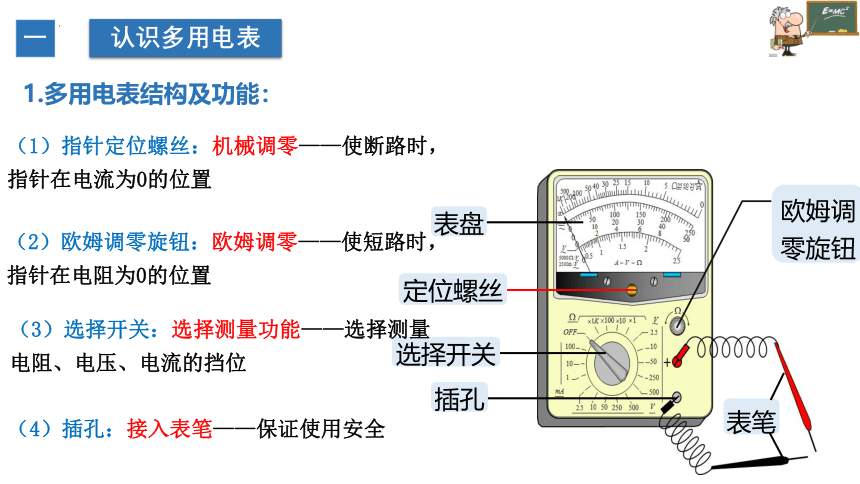

1.多用电表结构及功能：

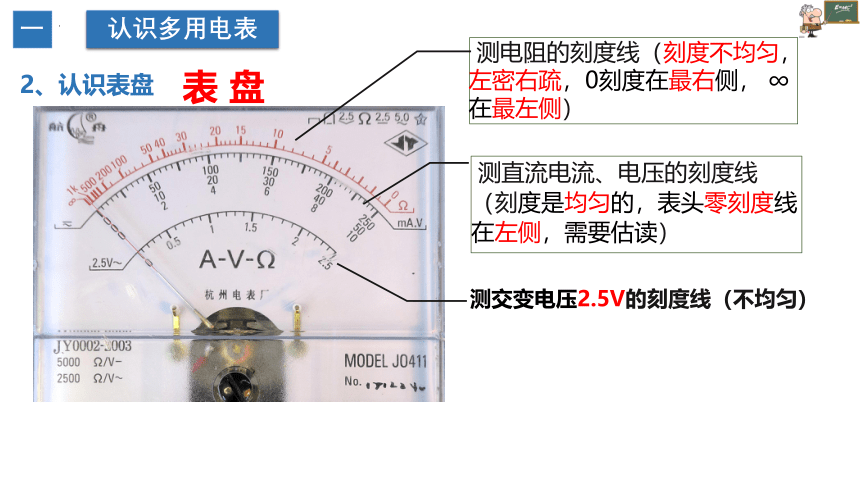

测电阻的刻度线（刻度不均匀， 左密右疏，0刻度在最右侧， ∞在最左侧）
测直流电流、电压的刻度线（刻度是均匀的，表头零刻度线在左侧，需要估读）
测交变电压2.5V的刻度线（不均匀）
表 盘
一
认识多用电表
2、认识表盘

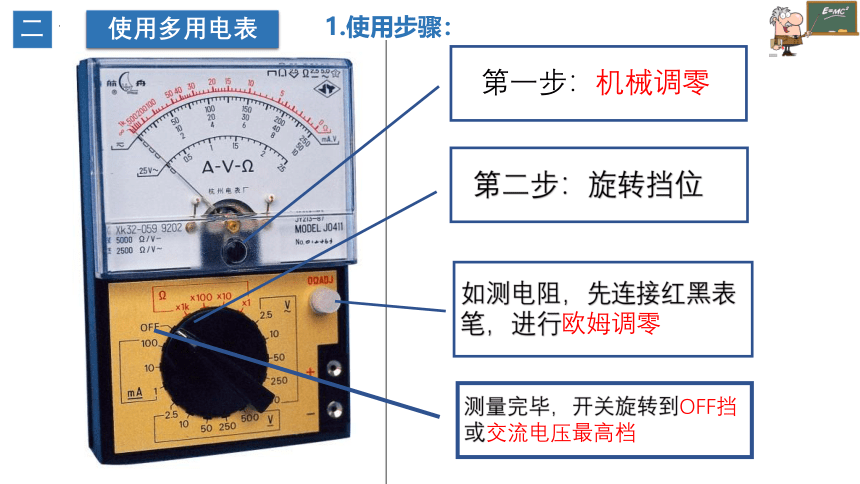

第一步：机械调零
第二步：旋转挡位
测量完毕，开关旋转到OFF挡或交流电压最高档
如测电阻，先连接红黑表笔，进行欧姆调零
二
使用多用电表
1.使用步骤：
二
使用多用电表

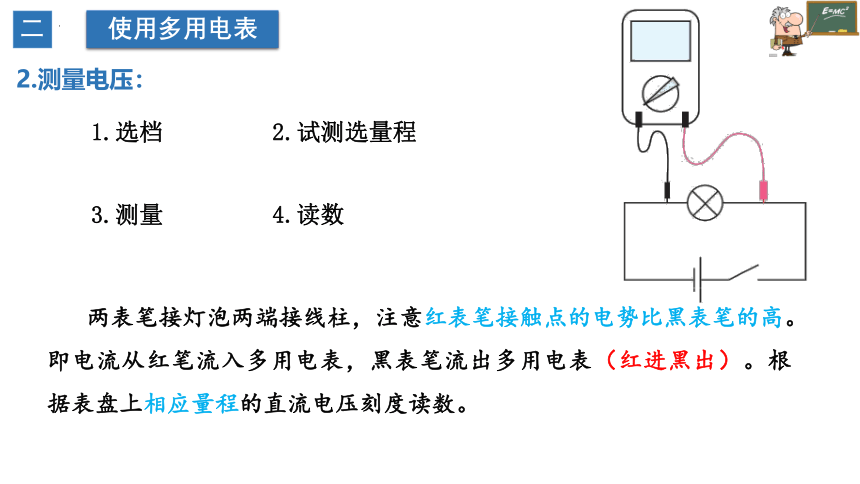

2.测量电压：
两表笔接灯泡两端接线柱，注意红表笔接触点的电势比黑表笔的高。即电流从红笔流入多用电表，黑表笔流出多用电表（红进黑出）。根据表盘上相应量程的直流电压刻度读数。
2.试测选量程
3.测量
4.读数
1.选档
二
使用多用电表

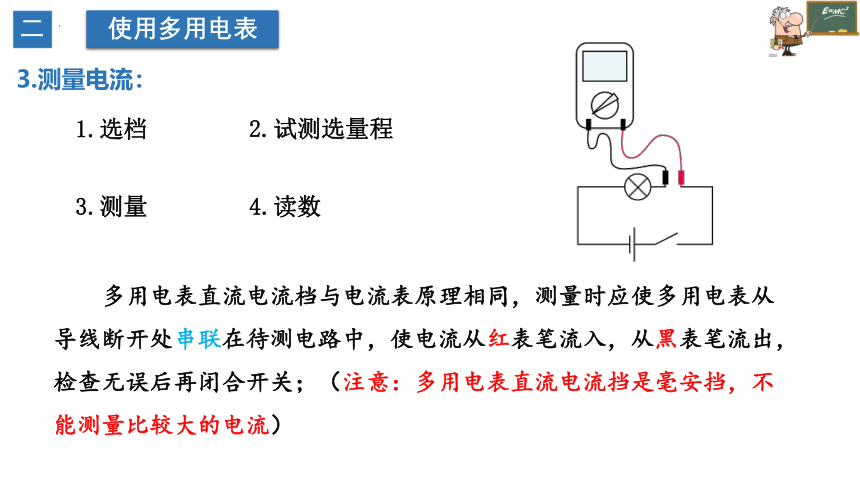

3.测量电流：
多用电表直流电流档与电流表原理相同，测量时应使多用电表从导线断开处串联在待测电路中，使电流从红表笔流入，从黑表笔流出，检查无误后再闭合开关；（注意：多用电表直流电流挡是毫安挡，不能测量比较大的电流）
2.试测选量程
3.测量
4.读数
1.选档
+

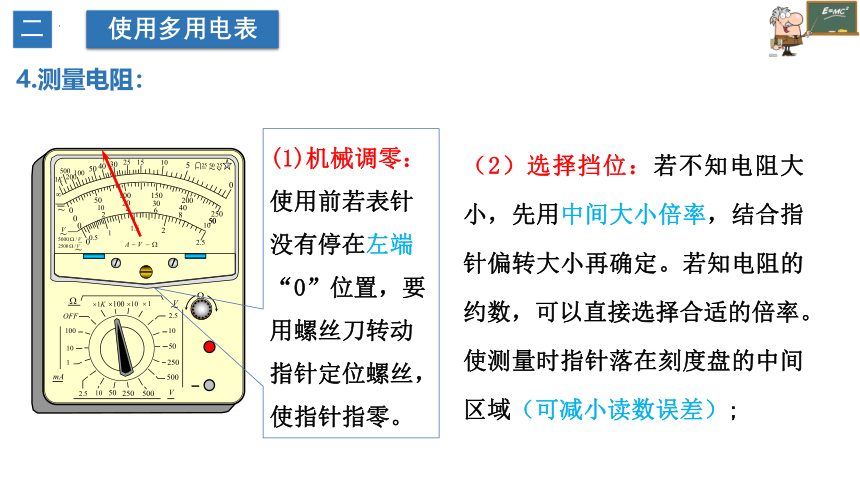

(1)机械调零：使用前若表针没有停在左端“0”位置，要用螺丝刀转动指针定位螺丝，使指针指零。
（2）选择挡位：若不知电阻大小，先用中间大小倍率，结合指针偏转大小再确定。若知电阻的约数，可以直接选择合适的倍率。使测量时指针落在刻度盘的中间区域（可减小读数误差）;
二
使用多用电表
4.测量电阻：
+
第3步转
动此按钮
(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指在表盘右端“0Ω”刻度处，若调不到零，更换电池。
二
使用多用电表
4.测量电阻：
R=15.0×10Ω
=150Ω
+
(4)测量读数：将两表笔分别与待测电阻的两端接触，表针示数乘以量程倍率即为待测电阻阻值。
电阻阻值=表针示数×量程倍率
二
使用多用电表
4.测量电阻：
+
（5）测量电阻时，若指针偏角过小，表明电阻较大，应换倍率较大的挡进行测量；若指针偏角过大，表明电阻较小，应换倍率较小的挡进行测量；
“大角换小挡，小角换大挡”
欧姆挡换挡后，一定要重新进行欧姆调零，然后再进行测量。
二
使用多用电表
4.测量电阻：
思考：若测一个阻值为190Ω左右的电阻，应该选择哪个欧姆挡位？
1.9×100Ω
19×10Ω
190×1 Ω
倍率合适
指针指在刻度中央附近，误差较小
偏角小
——示数过大
——倍率过低
偏角大
——示数过小
——倍率过高
二
使用多用电表
4.测量电阻：
检查机械零点
选档
电阻调零
测电阻
指针偏转合适吗？
读数：示数*倍率
合适
把选择开关旋转到OFF位置或交流电压最高档结束测量。
不合适
偏角太小换高档
偏角太大换低档
a
b
a的偏角小，b的偏角大
二
使用多用电表
4.测量电阻：
流程
三
电表读数
（1）电流、电压的读数：
1.最小刻度是1（包括0.1 、0.01）的仪器要估读到最小刻度的下一位，即采用估读.
如毫米刻度尺、电流表0~3A档、电压表0~3V档。
直流电压 5 V 量程，精度______
指针 a 的读数是______
0.1V
1.14 V
2.最小刻度是2（包括0.2 、0.02）的仪器，采用半刻度的读数，读数要估读到最小分度的.读数时靠近某一刻度读此刻度值，靠近刻度中间读一半，即所谓“靠边读边，靠中间读一半”。如电流表量程为0~0.6A，最小刻度为0.02A，误差出现在0.01A位，不能读到下一位。
三
电表读数
（1）电流、电压的读数：
直流电压 10 V 量程，精度____
指针 c 的读数是____
0.2V
4.5V
c
3.最小刻度是5（包括0.5 、0.05）的仪器，误差出现在本位，采用估读。
如电压表0~15V档，最小刻度是0.5V，误差出现在0.1V，不能读到下一位。
三
电表读数
(3)、电流、电压的读数：
c
直流电流 25 mA 量程，精度____
指针 b 的读数是____
0.5 mA
20.0 mA
如图所示为多用电表的刻度盘。当选用倍率为“×100”的欧姆挡测电阻时，表针位置如图所示，则：
(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡的倍率是_____(选填“×10”“×100”或“×1 k”)。
1.9×103
×1 k
三
电表读数
(4)、电阻的读数：
四
测二极管电阻
1、认识二极管：
正极
负极
二极管全称叫晶体二极管，是用半导体材料制成的电子元件，它有两根引线，一根叫正极，另一根叫负极。
2、二极管的单向导电性：
电流从二极管的正极流入时电阻很小（正向电阻，导通），
电流从二极管的负极流入时电阻很大（反向电阻，断开）。
四
测二极管电阻
3、测电阻：
A
B
E
r
R

+
G
(1)测二极管正向电阻(很小)
(2)测二极管反向电阻(很大)
①选挡：选低倍率欧姆挡(如“×10”挡)
②欧姆调零
③测量读数：将黑表笔接触二极管正极，红表笔接触二极管负极
A
B
E
r
R

+
G
①选挡：选高倍率欧姆挡(如“×1000”挡)
②欧姆调零
③测量读数：将红表笔接触二极管正极，黑表笔接触二极管负极
课堂小结
1.多用电表结构及功能：
2.多用电表的使用：
A
B
E
r
R

+
G
（1）测电压
（2）测电流
（3）测电阻
（4）测二极管电阻
【练习1】（多选）关于多用电表表面上的刻度线 , 下列说法中正确的是（ ）
A. 直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线
B. 电阻刻度是不均匀的
C.交流电压刻度线是均匀的
D.电阻刻度上的零刻度线与直流电流最大刻度线相对应
【参考答案】ABD
习题
【练习2】多用电表测量一个阻值约为20Ω的电阻，测量步骤如下;
（1）调节指针定位螺丝，使多用电表指针指______ 。
（2）将选择开关旋转到"Ω"挡的位置______位置。
（3）将红、黑表笔分别插入"＋""-"插孔，并将两表笔短接，调节欧姆调零旋钮使电表指针对准______ 。
（4）将红、黑表笔分别与待测电阻两端接触，若
多用电表读数如图所示，该电阻的阻值为____Ω。
（5）测量完毕，将选择开关旋转到OFF位置。
左侧0刻度线
×1
右侧0Ω刻度线
19
习题
