第四章　多彩的光
专题三　光学作图
类型一　利用光的直线传播作图

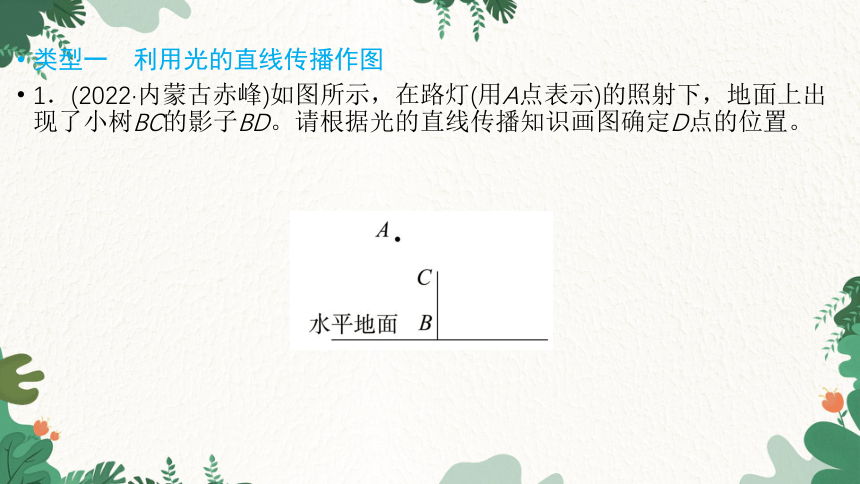

1．(2022·内蒙古赤峰)如图所示，在路灯(用A点表示)的照射下，地面上出现了小树BC的影子BD。请根据光的直线传播知识画图确定D点的位置。

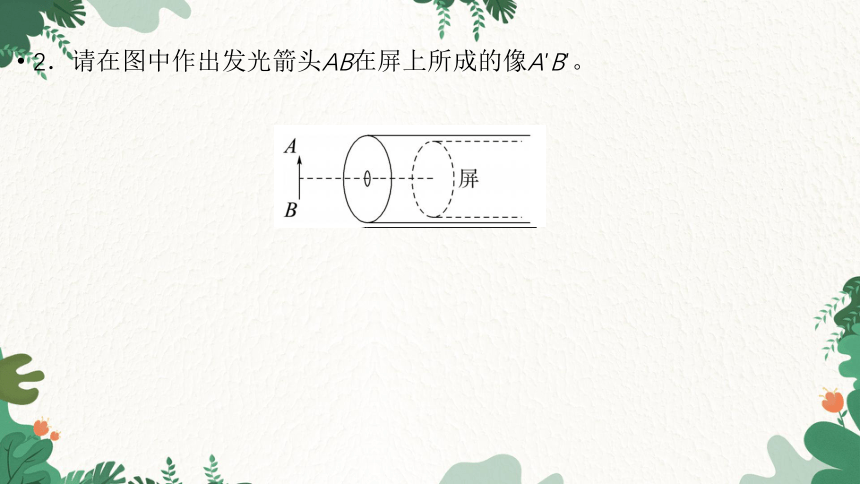

2．请在图中作出发光箭头AB在屏上所成的像A′B′。
类型二　利用光的反射定律作图

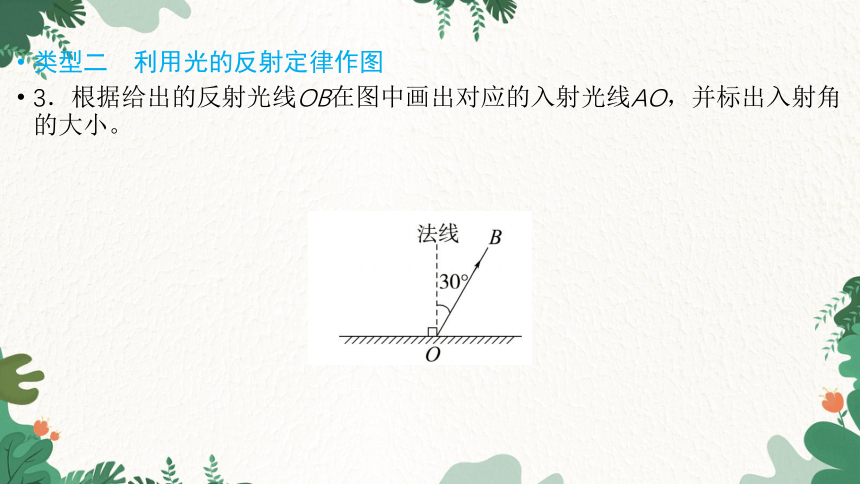

3．根据给出的反射光线OB在图中画出对应的入射光线AO，并标出入射角的大小。

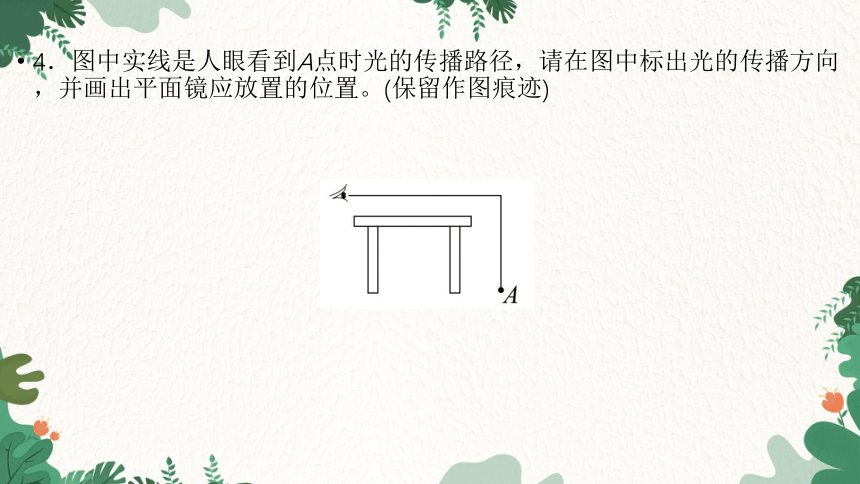

4．图中实线是人眼看到A点时光的传播路径，请在图中标出光的传播方向，并画出平面镜应放置的位置。(保留作图痕迹)
类型三　利用平面镜成像的特点作图

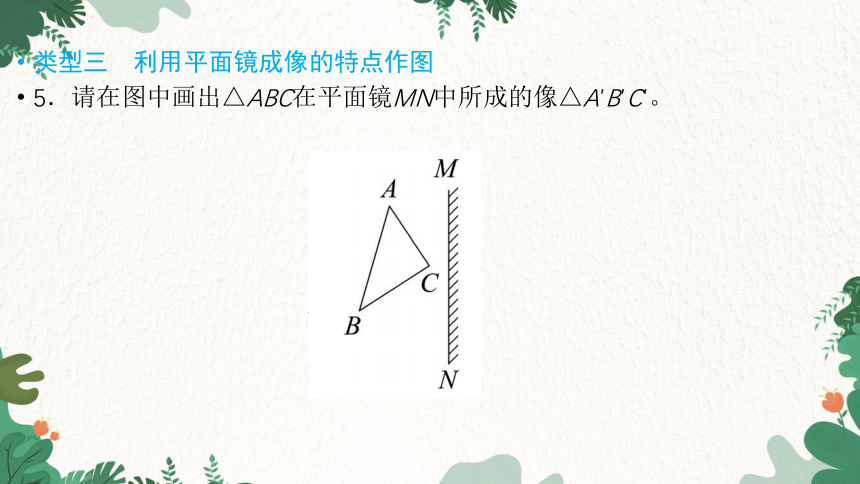

5．请在图中画出△ABC在平面镜MN中所成的像△A′B′C′。

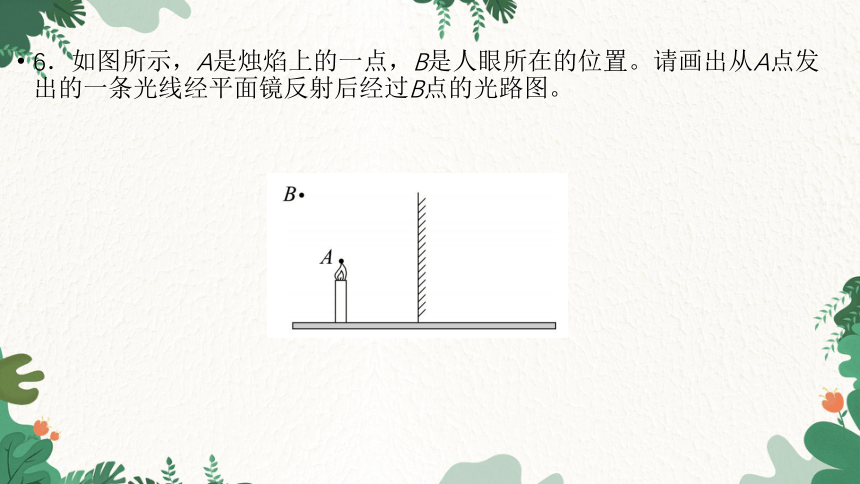

6．如图所示，A是烛焰上的一点，B是人眼所在的位置。请画出从A点发出的一条光线经平面镜反射后经过B点的光路图。
7．如图所示，A、B为光源S发出的光经平面镜MN反射后的两条反射光线。根据平面镜的成像特点作图，画出两条入射光线并确定光源S的位置。
类型四　利用光的折射规律作图
8．如图所示，一条入射光线从空气斜射入鱼缸内的水中，折射光线进入鱼眼(已画出)，请画出入射光线和反射光线的大致方向。
9．(2023·福州仓山区期中改编)如图所示，A点表示水下的一条鱼，请大致画出入射光线AO对应的折射光线及人从岸上看到的A点的像A′点。
10．如图所示，一束光垂直射到玻璃砖的一个面上。作出这束光从左侧进入玻璃砖，然后从玻璃砖右侧穿出的折射光路。
11．(2022·福州屏东中学模拟)如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过A点，折射光线经过P点。请你在图中作出入射光线、反射光线和折射光线。(保留作图痕迹)
类型五　透镜作图
12．(2023·厦门槟榔中学期中)请在图中画出点光源S发出的两条光线经凹透镜后的折射光线。
13．如图所示，一条光线沿竖直方向射向平面镜，与镜面的夹角为45°。画出与这条入射光线对应的反射光线及经过透镜后的折射光线。
