人教版九年级上册《电流和电路》单元练习（含答案）

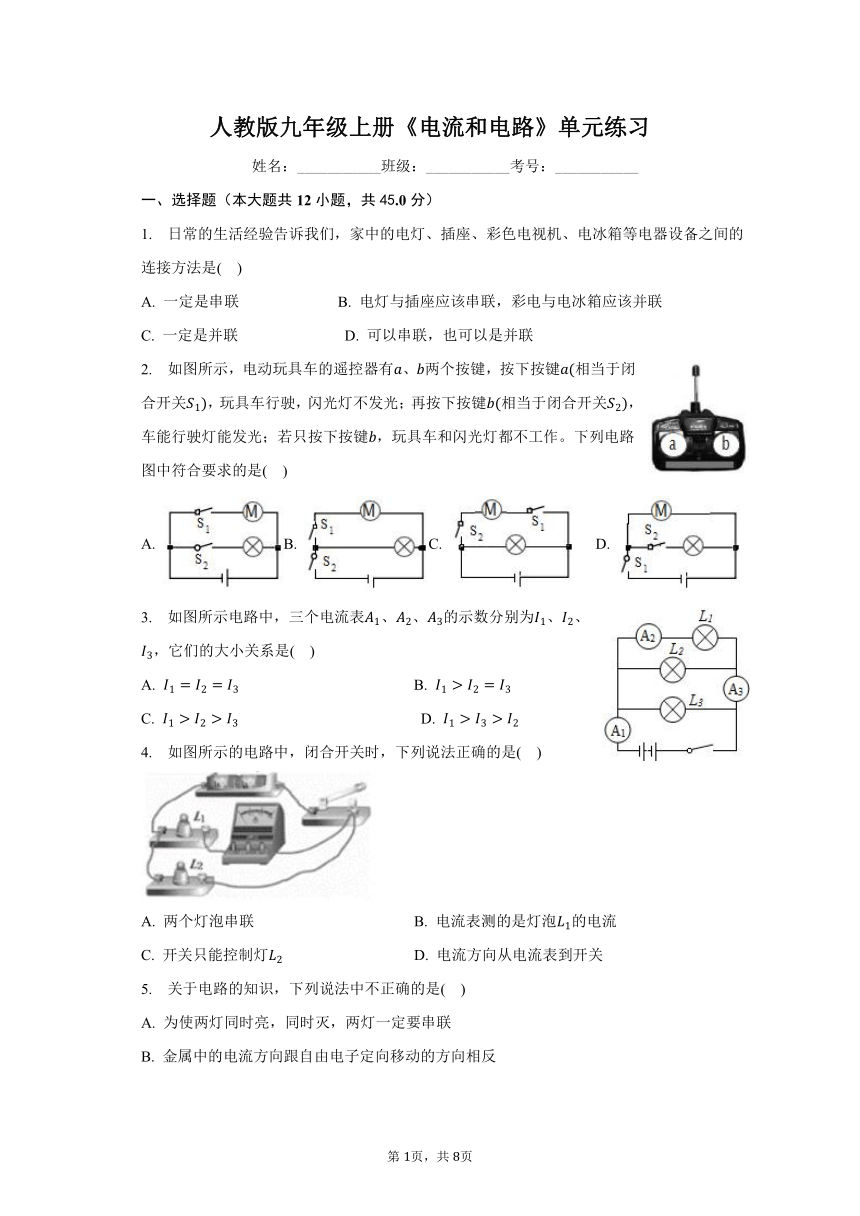

人教版九年级上册《电流和电路》单元练习
姓名：___________班级：___________考号：___________
一、选择题（本大题共12小题，共45.0分）
1. 日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方法是( )
A. 一定是串联 B. 电灯与插座应该串联，彩电与电冰箱应该并联
C. 一定是并联 D. 可以串联，也可以是并联
2. 如图所示，电动玩具车的遥控器有、两个按键，按下按键相当于闭合开关，玩具车行驶，闪光灯不发光；再按下按键相当于闭合开关，车能行驶灯能发光；若只按下按键，玩具车和闪光灯都不工作。下列电路图中符合要求的是( )
A. B. C. D.
3. 如图所示电路中，三个电流表、、的示数分别为、、，它们的大小关系是( )
A. B.
C. D.
4. 如图所示的电路中，闭合开关时，下列说法正确的是( )
A. 两个灯泡串联 B. 电流表测的是灯泡的电流
C. 开关只能控制灯 D. 电流方向从电流表到开关
5. 关于电路的知识，下列说法中不正确的是( )
A. 为使两灯同时亮，同时灭，两灯一定要串联
B. 金属中的电流方向跟自由电子定向移动的方向相反
C. 在电路中，电源是把其他形式的能转化为电能的装置
D. 一般的电路是由电源、用电器、开关和导线组成的

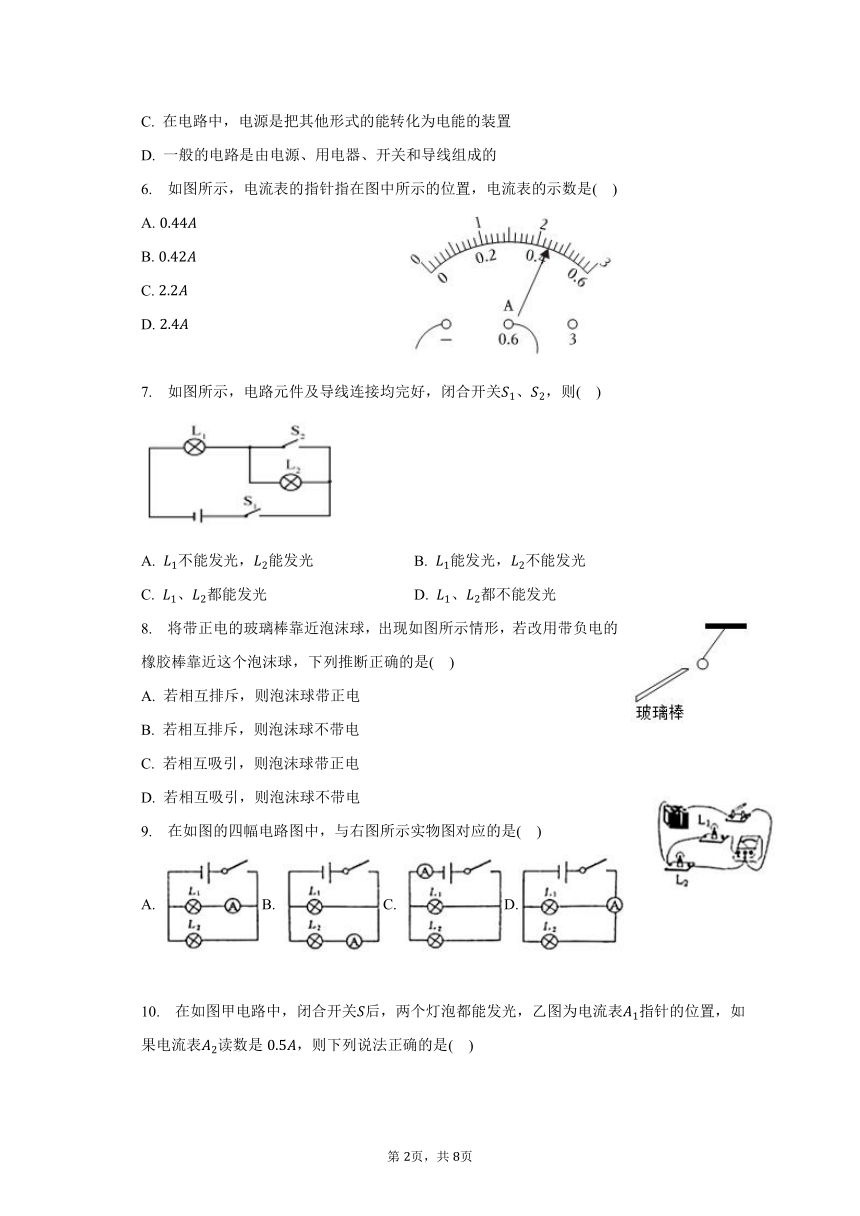

6. 如图所示，电流表的指针指在图中所示的位置，电流表的示数是( )
A.
B.
C.
D.
7. 如图所示，电路元件及导线连接均完好，闭合开关、，则( )
A. 不能发光，能发光 B. 能发光，不能发光
C. 、都能发光 D. 、都不能发光
8. 将带正电的玻璃棒靠近泡沫球，出现如图所示情形，若改用带负电的橡胶棒靠近这个泡沫球，下列推断正确的是( )
A. 若相互排斥，则泡沫球带正电
B. 若相互排斥，则泡沫球不带电
C. 若相互吸引，则泡沫球带正电
D. 若相互吸引，则泡沫球不带电
9. 在如图的四幅电路图中，与右图所示实物图对应的是( )
A. B. C. D.

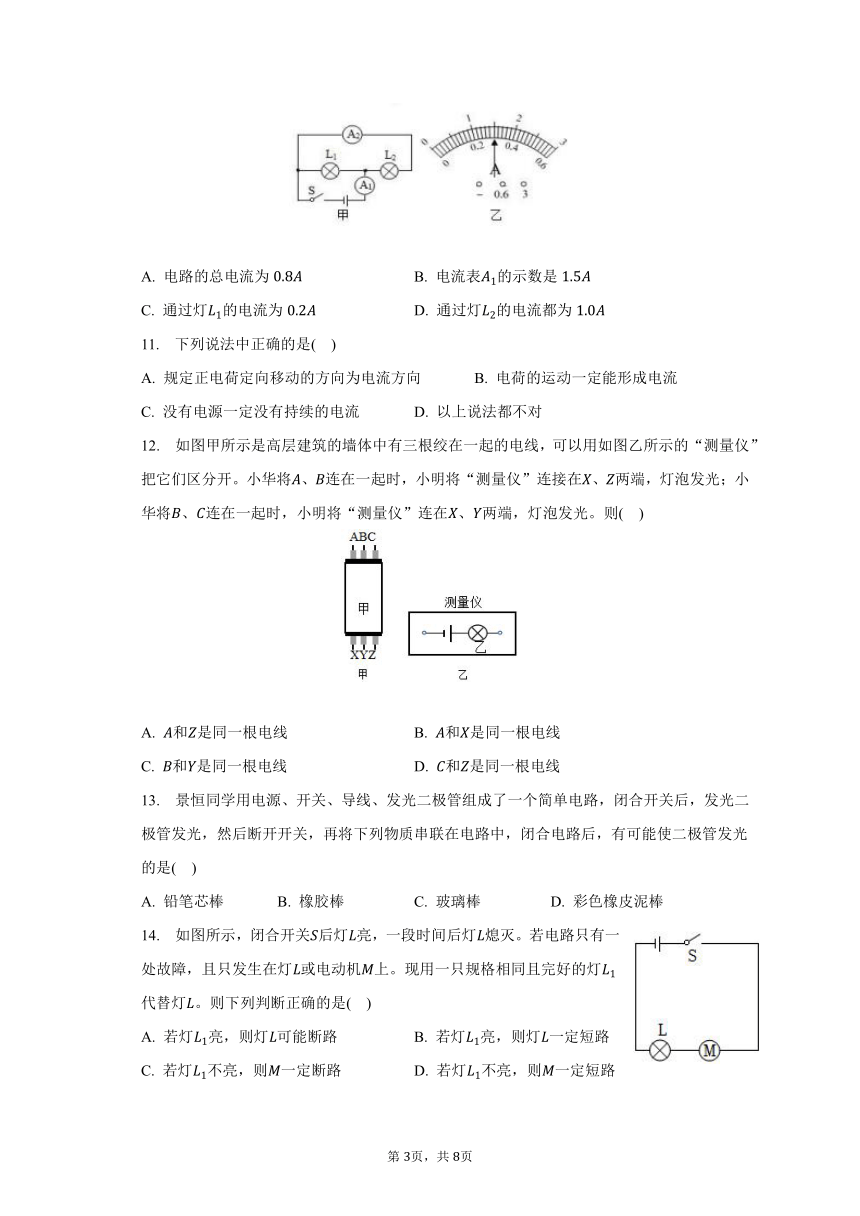

10. 在如图甲电路中，闭合开关后，两个灯泡都能发光，乙图为电流表指针的位置，如果电流表读数是，则下列说法正确的是( )
A. 电路的总电流为 B. 电流表的示数是
C. 通过灯的电流为 D. 通过灯的电流都为
11. 下列说法中正确的是( )
A. 规定正电荷定向移动的方向为电流方向 B. 电荷的运动一定能形成电流
C. 没有电源一定没有持续的电流 D. 以上说法都不对
12. 如图甲所示是高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将、连在一起时，小明将“测量仪”连接在、两端，灯泡发光；小华将、连在一起时，小明将“测量仪”连在、两端，灯泡发光。则( )
A. 和是同一根电线 B. 和是同一根电线
C. 和是同一根电线 D. 和是同一根电线
13. 景恒同学用电源、开关、导线、发光二极管组成了一个简单电路，闭合开关后，发光二极管发光，然后断开开关，再将下列物质串联在电路中，闭合电路后，有可能使二极管发光的是( )
A. 铅笔芯棒 B. 橡胶棒 C. 玻璃棒 D. 彩色橡皮泥棒
14. 如图所示，闭合开关后灯亮，一段时间后灯熄灭。若电路只有一处故障，且只发生在灯或电动机上。现用一只规格相同且完好的灯代替灯。则下列判断正确的是( )
A. 若灯亮，则灯可能断路 B. 若灯亮，则灯一定短路
C. 若灯不亮，则一定断路 D. 若灯不亮，则一定短路

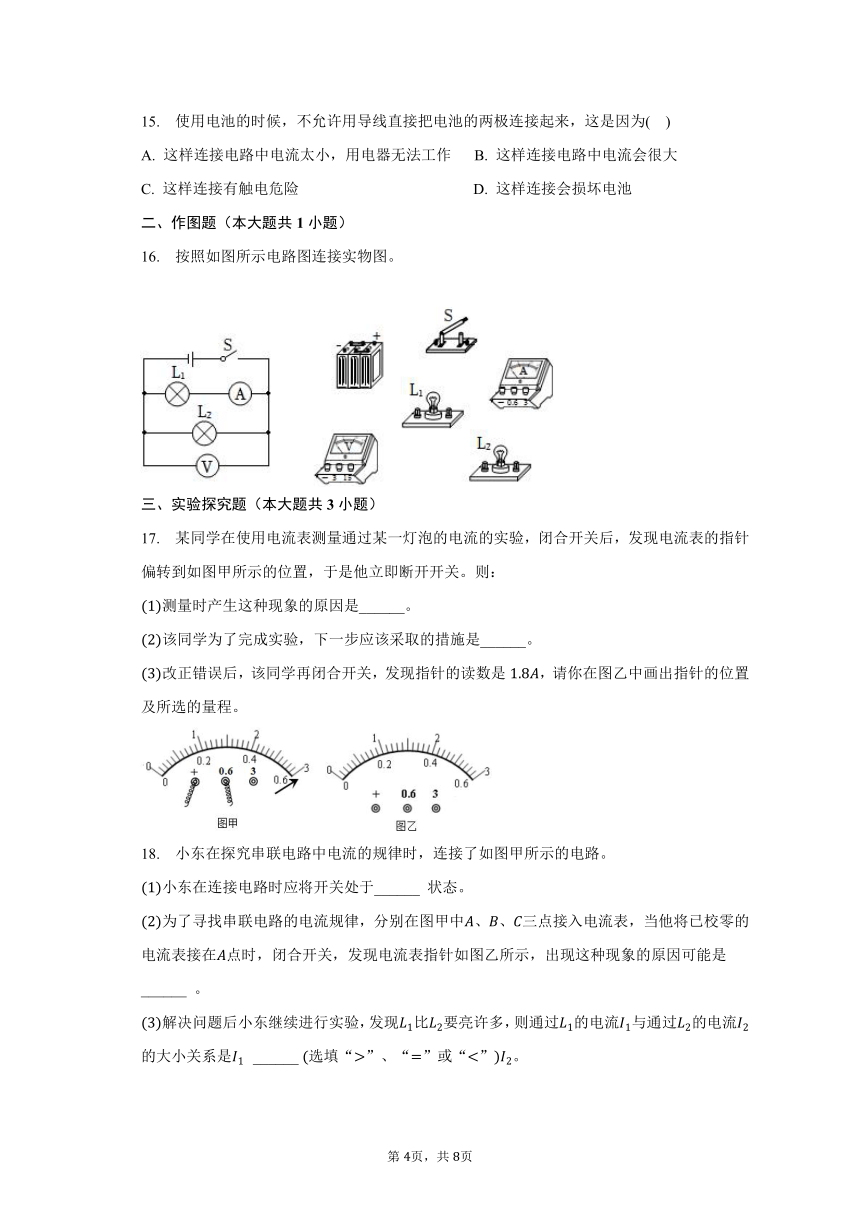

15. 使用电池的时候，不允许用导线直接把电池的两极连接起来，这是因为( )
A. 这样连接电路中电流太小，用电器无法工作 B. 这样连接电路中电流会很大
C. 这样连接有触电危险 D. 这样连接会损坏电池
二、作图题（本大题共1小题）
16. 按照如图所示电路图连接实物图。
三、实验探究题（本大题共3小题）
17. 某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图甲所示的位置，于是他立即断开开关。则：
测量时产生这种现象的原因是______。
该同学为了完成实验，下一步应该采取的措施是______。
改正错误后，该同学再闭合开关，发现指针的读数是，请你在图乙中画出指针的位置及所选的量程。
18. 小东在探究串联电路中电流的规律时，连接了如图甲所示的电路。
小东在连接电路时应将开关处于______ 状态。
为了寻找串联电路的电流规律，分别在图甲中、、三点接入电流表，当他将已校零的电流表接在点时，闭合开关，发现电流表指针如图乙所示，出现这种现象的原因可能是______ 。
解决问题后小东继续进行实验，发现比要亮许多，则通过的电流与通过的电流的大小关系是 ______ 选填“”、“”或“”。
19. 某学生实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程是把电流表分别接入到电路中的、、处，闭合开关将第一次测出的电流填入表格中：灯丝的电阻不变
处的电流 处的电流 处的电流
第一次测量
第二次测量
第三次测量
为了减小偶然因素的影响，他们采用了以下两种方法来重复实验，
方法一：改变电源个数改变电压；
方法二：更换其中一条支路中的灯泡规格不同，请你根据他们的实验步骤和有关数据回答下列问题。在拆接电路时，开关必须______；通过对上面数据的分析可知：第一次实验到第二次实验是采用方法______选填“一”或“二”来进行的；理由是______。
四、计算题（本大题共2小题，共15.0分）
20. 认真观察图，分析并解答下面的问题：
当只闭合时，若电流表的示数为，则通过的电流是多少？
如果只闭合、，此时电流表示数如图乙所示，其示数为多少？
若只闭合、，电流表的示数为，则通过的电流是多少？
21. 如图所示电路，开关闭合后，通过电流表的示数为，且电流表和的指针偏转角度相同，求：
通过灯泡的电流为多少？
电流表的示数为多少？
通过灯泡的电流为多少？
五、综合题（本大题共1小题）
22. 形成雾霾天气的主要污染物是，是大气中直径小于等于、即等于______ 的颗粒悬浮物，它们被人吸入后会进入血液对人体形成危害。某校科技小组研制的净化器原理图，其原理如图所示。闭合开关、后，风扇旋转吸入空气，气流外侧处的颗粒物也被吸入净化器。颗粒物接近带有负电荷的光洁金属网时受到强烈的吸引力，这是因为带电体具有______ 的性质。颗粒物与光洁金属网接触后也带上负电，受到光洁金属网对它的斥力，这又是因为______ 。离开金属网后，颗粒物被带有正电荷的棉芯牢牢吸引，这是利用______ 的原理，最终达成对空气的净化作用。室外空气中的主要来自矿物燃料燃烧的排放，室内空气中的主要来自吸烟产生的烟雾。在空中的运动______ 选填“属于”或“不属于”分子的热运动；有效减小在空气中浓度的做法是______ 。
答案
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11.
12. 13. 14. 15.
16. 解：由图可知，两灯泡并联，开关位于干路，电流表测支路的电流，电压表并联在电路的两端，根据电流流向法，依次连接即可，如图所示：
故答案为：见上图。
17. 电流表所选量程偏小 改接的量程
18. 断开 电流表的正负接线柱接反了
19. 断开 一 并联电路中干路电流等于各支路电流之和
20. 解：
当只闭合时，灯泡、串联，已知电流表的示数为，则通过的电流为；
当闭合和时，两灯泡并联，电流表测干路电流，电流表测支路电流，
由图乙可知，电流表所接量程为，由指针位置可知，此时电流为，故通过的电流为；
若只闭合、，电流表的示数为，由知，通过的电流为；
由于并联电路干路中电流等于各支路中电流之和，
则通过的电流为。
答：通过的电流是；
如果只闭合、，此时电流表示数如图乙所示，其示数为；
若只闭合、，电流表的示数为，则通过的电流是。
21. 解：
由电路图可知，两灯泡并联，电流表测灯所在支路电流，电流表测干路电流；
已知电流表的示数为，则通过灯泡的电流为；
由并联电路的电流特点可知，的示数应大于的示数，
已知两电流表指针偏转的角度相同，所以，选用的是大量程，选用的是小量程，
指针在同一位置时，电流表大量程示数是小量程示数的倍，
所以，电流表的示数为即干路电流：；
据并联电路电流的规律可知，通过灯的电流为：。
答：通过灯泡的电流为；
电流表的示数为；
通过的电流为；
22. ； 吸引轻小物体； 金属网的部分负电荷转移给颗粒物导致同种电荷相互排斥； 异种电荷相互吸引； 不属于； 减少汽车尾气排放。
