九年级物理同步测试题：第十七章第4节欧姆定律在串、并联电路中的应用（含答案）

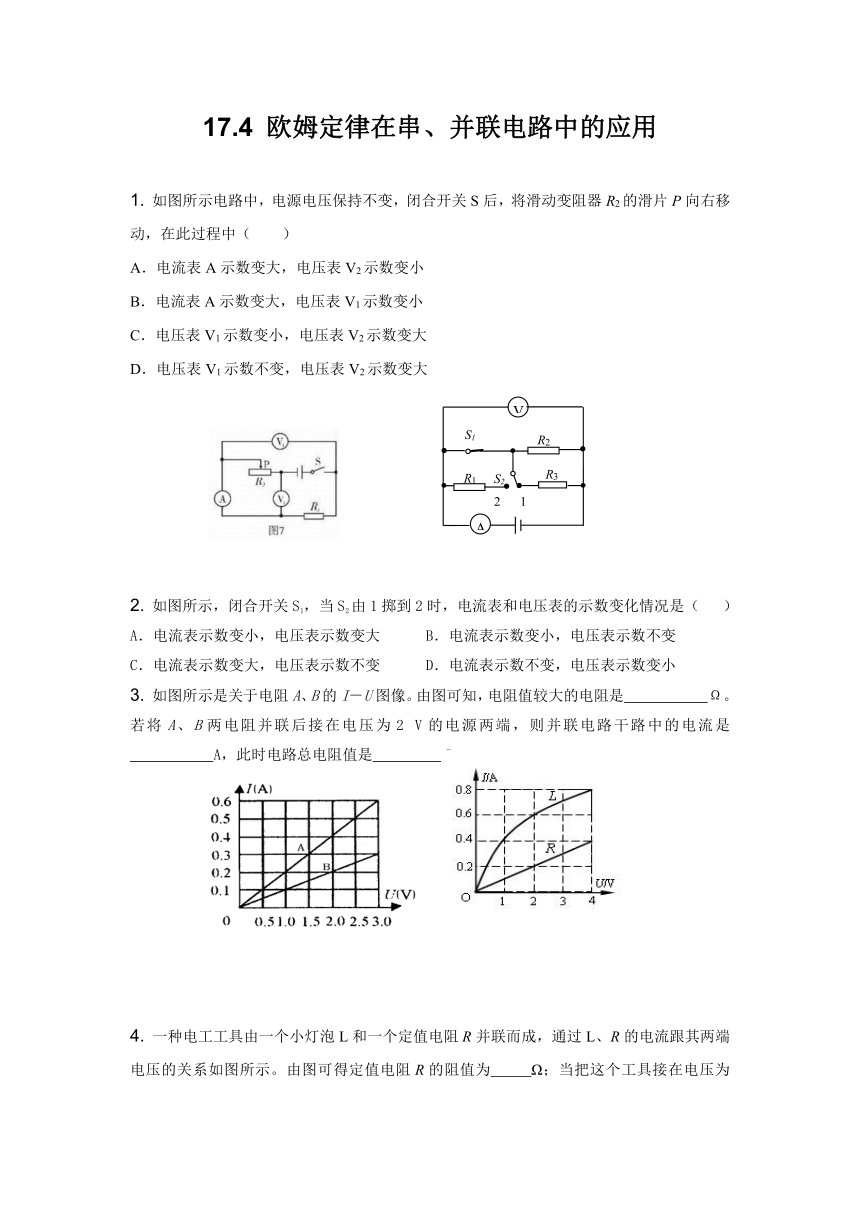

17.4 欧姆定律在串、并联电路中的应用
1. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变大
2. 如图所示，闭合开关S1，当S2由1掷到2时，电流表和电压表的示数变化情况是（ ）
A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数不变 D．电流表示数不变，电压表示数变小
3. 如图所示是关于电阻A、B的I－U图 ( http: / / www.21cnjy.com )像。由图可知，电阻值较大的电阻是 Ω。若将A、B两电阻并联后接在电压为2 V的电源两端，则并联电路干路中的电流是
A，此时电路总电阻值是 Ω．
4. 一种电工工具由一个小灯泡L和一个定值 ( http: / / www.21cnjy.com )电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示。由图可得定值电阻R的阻值为 Ω；当把这个工具接在电压为
2 V的电路两端时，L、R并联的总电阻是 Ω．
5.如图所示，AB两点间的总电压为20 V ( http: / / www.21cnjy.com )，五个电阻电阻值均为4Ω，则电流表的示数为____________；电压表的示数为____________。
6. 如图所示电路，若甲、 ( http: / / www.21cnjy.com )乙均为电流表，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ乙＝　　　．
17.4 欧姆定律在串、并联电路中的应用
1.A
2.B
3. 10 0.6 3.33
4. 10 2.5
5. 2 A 16 V
6.３︰１
S2
R3
R1
A
R2
V
2
1
S1
B
A
A
A
