2023—2024学年九年级全一册物理人教版第十五章 电流和电路 章末练习（含答案）

2023—2024学年九年级全一册物理人教版第十五章 电流和电路 章末练习含答案

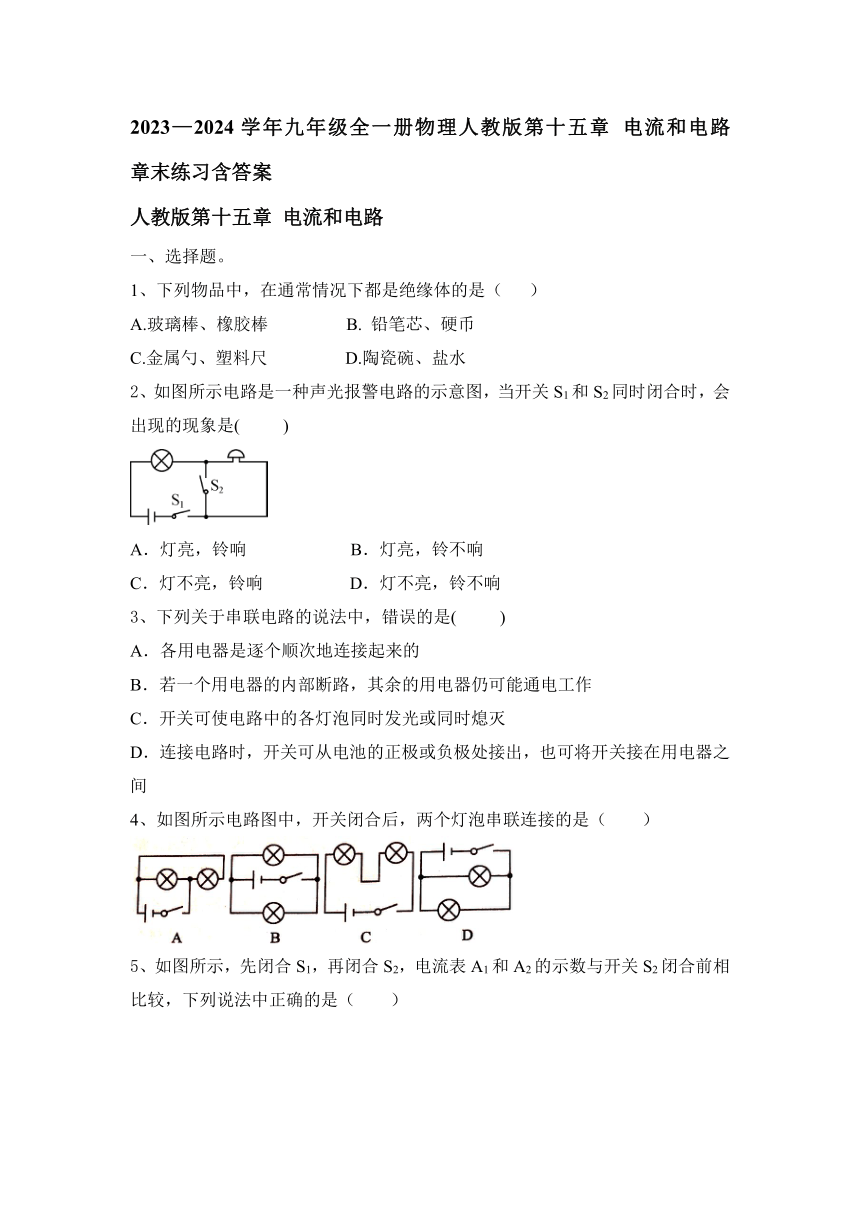

人教版第十五章 电流和电路
一、选择题。
1、下列物品中，在通常情况下都是绝缘体的是（ ）
A.玻璃棒、橡胶棒 B. 铅笔芯、硬币
C.金属勺、塑料尺 D.陶瓷碗、盐水
2、如图所示电路是一种声光报警电路的示意图，当开关S1和S2同时闭合时，会出现的现象是( )
A．灯亮，铃响 B．灯亮，铃不响
C．灯不亮，铃响 D．灯不亮，铃不响
3、下列关于串联电路的说法中，错误的是( )
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部断路，其余的用电器仍可能通电工作
C．开关可使电路中的各灯泡同时发光或同时熄灭
D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间
4、如图所示电路图中，开关闭合后，两个灯泡串联连接的是（ ）

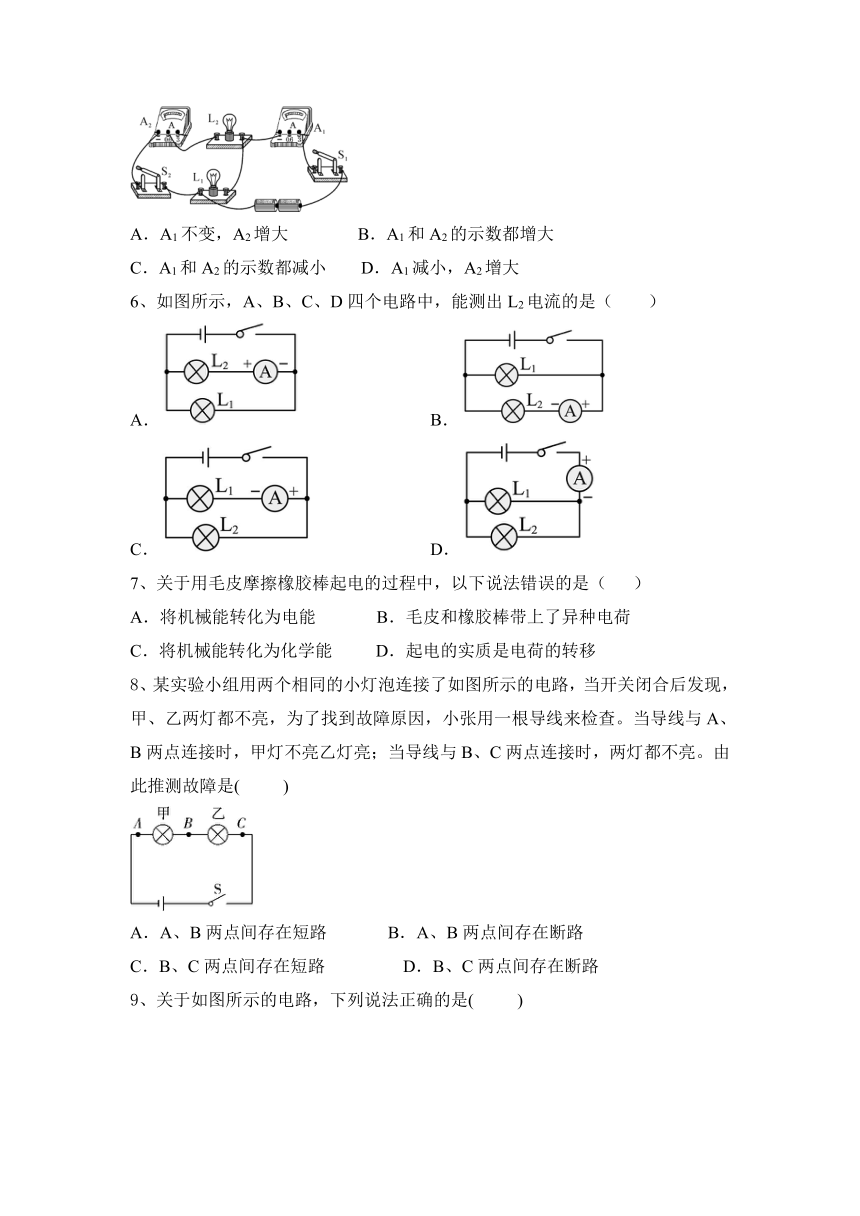

5、如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（ ）
A．A1不变，A2增大 B．A1和A2的示数都增大
C．A1和A2的示数都减小 D．A1减小，A2增大
6、如图所示，A、B、C、D四个电路中，能测出L2电流的是（　　）
A． B．
C． D．
7、关于用毛皮摩擦橡胶棒起电的过程中，以下说法错误的是（ ）
A．将机械能转化为电能 B．毛皮和橡胶棒带上了异种电荷
C．将机械能转化为化学能 D．起电的实质是电荷的转移
8、某实验小组用两个相同的小灯泡连接了如图所示的电路，当开关闭合后发现，甲、乙两灯都不亮，为了找到故障原因，小张用一根导线来检查。当导线与A、B两点连接时，甲灯不亮乙灯亮；当导线与B、C两点连接时，两灯都不亮。由此推测故障是( )
A．A、B两点间存在短路 B．A、B两点间存在断路
C．B、C两点间存在短路 D．B、C两点间存在断路

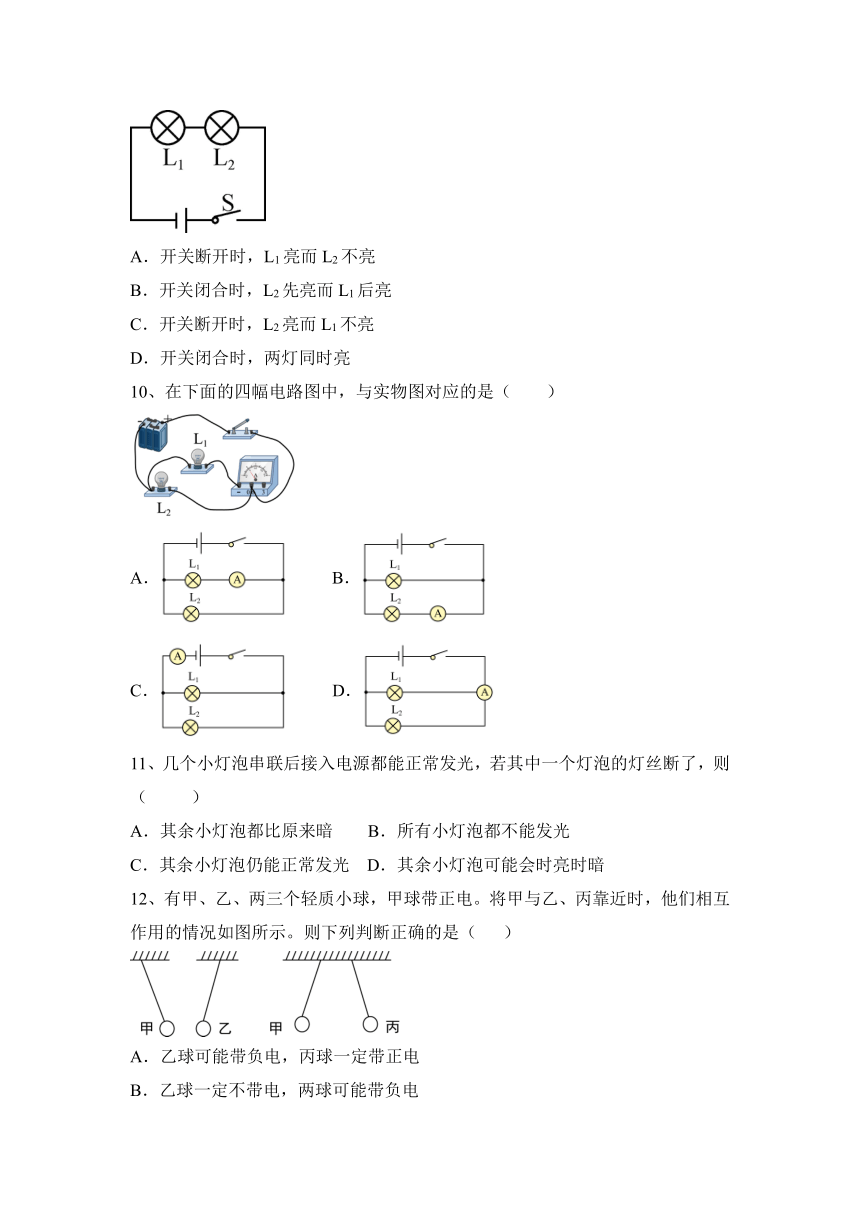

9、关于如图所示的电路，下列说法正确的是( )
A．开关断开时，L1亮而L2不亮
B．开关闭合时，L2先亮而L1后亮
C．开关断开时，L2亮而L1不亮
D．开关闭合时，两灯同时亮
10、在下面的四幅电路图中，与实物图对应的是（ ）
A． B．
C． D．
11、几个小灯泡串联后接入电源都能正常发光，若其中一个灯泡的灯丝断了，则（ ）
A．其余小灯泡都比原来暗 B．所有小灯泡都不能发光
C．其余小灯泡仍能正常发光 D．其余小灯泡可能会时亮时暗
12、有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，两球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
13、如图所示，电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭。下列符合要求的电路是( )
14、在如图所示的实物图中，与左侧电路图对应的是( )
　
A? B? C D
15、小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）。台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，图中设计的电路符合要求的是（ ）
A． B．
C D．

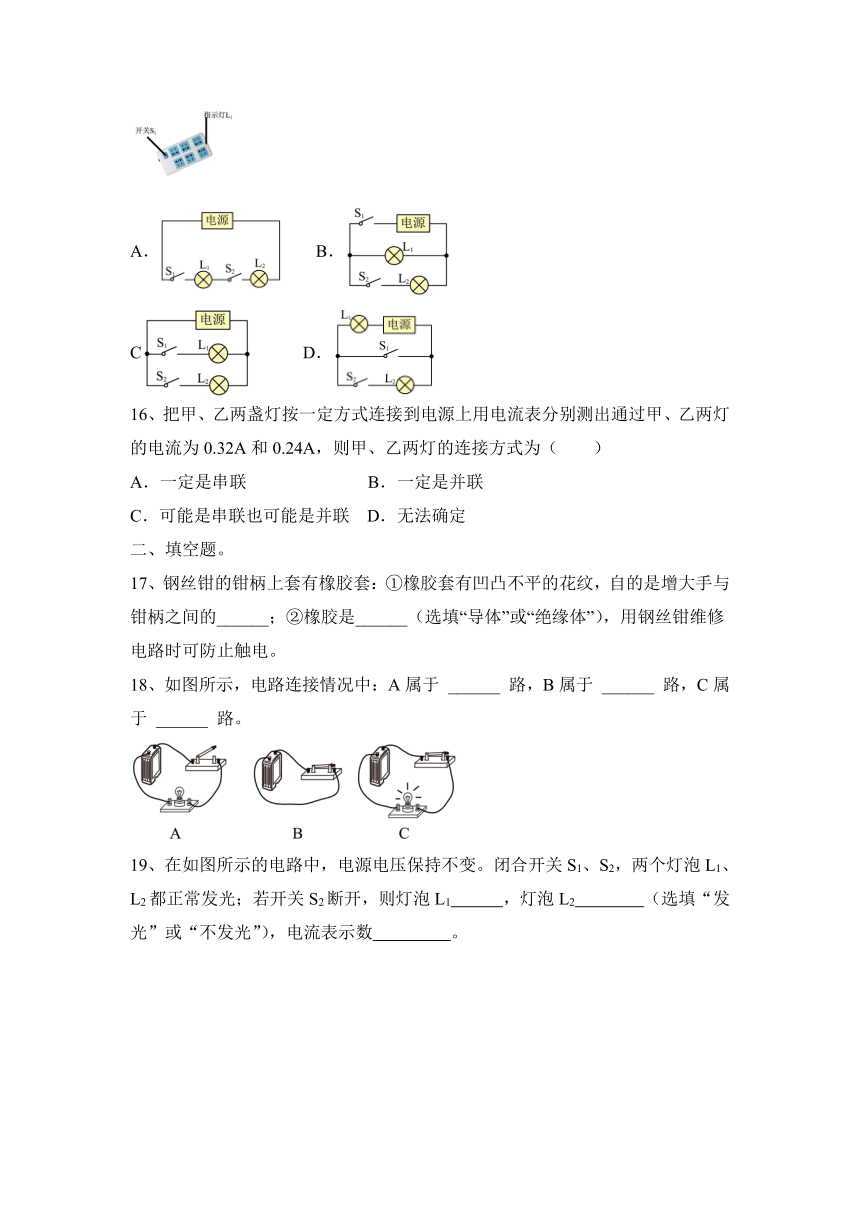

16、把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．无法确定
二、填空题。
17、钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
18、如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
19、在如图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则灯泡L1　 　，灯泡L2　 　（选填“发光”或“不发光”），电流表示数　 　。
20、如图所示，如果连接的是‘0-0.6A’,此时电流表的读数为_____ ，每1小格为_________； 如果连接的是‘0-3A’,此时电流表的读数为______，每1小格为______.
21、两盏不同型号的小灯泡L1、L2，并联时通过它们的电流比为2：3，如果将灯L1、L2与另一个小灯泡L3组成串联电路，则通过L1、L2的电流比为________。
22、做眼保健操时，各班级的扬声器同时开播，同时停播，但是一个班级的坏了，不影响其他班级，它们是______联的，教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是______联的。
三、作图题。
23、小明想要设计一种呼叫电路，要求房间1中的客人呼叫（开关闭合）时，绿灯亮控制室的电铃响；房间2中的客人呼叫（开关闭合）时，红灯亮，控制室的电铃响。请帮他用笔画线在图上画出符合要求的电路图。（导线不能交叉）
四、实验题。
24、如图所示，某公园有两个浏览点（用亭子表示），其浏览的入口和出口都已确定，请按以下要求设计浏览路线：
（1）游客由入口到出口，先后经过两个浏览点，请在图（a）中用笔画线画出浏览路线。
（2）游客由入口到出口，每次只经过其中任意一个浏览点，请在图（b）中用笔画线画出浏览路线。
由此联想到我们所学的电路知识，现有两只小灯泡和相应的电器元件，怎样连接使它们都亮起来？
【设计实验与进行实验】
请在图（c）和图（d）所示的虚线框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号。
【评估】
（1）正确连接后闭合开关，灯泡不亮，请在表格中填写简单的检修方法。
故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了 ①
电池没电了 ②
（2）如图（e）所示，电路连接情况不可见。闭合开关，两只小灯泡同时发光；断开开关，两只小灯泡同时熄灭。不借助其他器材，请设计一个简单的方法，判断它们是串联还是并联。
①操作方法：　 　；②判断方法：　 　。
25、在探究并联电路电流规律的实验中：
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行______，以正确选择电流表或电流表的量程．
（2）小方连接的部分电路如图所示，请你将电路连接完整．
（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡和发光、电流表A1和A2有示数、电流表A示数为零，则电路故障可能是______．
（4）排除故障，进行实验，小方记录了如下数据．
实验次序 电流 电流 干路电流
1 0.1 0.1 0.2
2 0.3 0.3 0.6
3 0.4 0.4 0.8
分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以______，再进行实验．
五、计算类题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
（3）三个表的量程分别应取多大的量程。
2023—2024学年九年级全一册物理人教版第十五章 电流和电路 章末练习含答案
人教版第十五章 电流和电路
一、选择题。
1、下列物品中，在通常情况下都是绝缘体的是（ ）
A.玻璃棒、橡胶棒 B. 铅笔芯、硬币
C.金属勺、塑料尺 D.陶瓷碗、盐水
【答案】A
2、如图所示电路是一种声光报警电路的示意图，当开关S1和S2同时闭合时，会出现的现象是( )
A．灯亮，铃响 B．灯亮，铃不响
C．灯不亮，铃响 D．灯不亮，铃不响
【答案】B
3、下列关于串联电路的说法中，错误的是( )
A．各用电器是逐个顺次地连接起来的
B．若一个用电器的内部断路，其余的用电器仍可能通电工作
C．开关可使电路中的各灯泡同时发光或同时熄灭
D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间
【答案】B
4、如图所示电路图中，开关闭合后，两个灯泡串联连接的是（ ）
【答案】C
5、如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（ ）
A．A1不变，A2增大 B．A1和A2的示数都增大
C．A1和A2的示数都减小 D．A1减小，A2增大
【答案】B
6、如图所示，A、B、C、D四个电路中，能测出L2电流的是（　　）
A． B．
C． D．
【答案】B
7、关于用毛皮摩擦橡胶棒起电的过程中，以下说法错误的是（ ）
A．将机械能转化为电能 B．毛皮和橡胶棒带上了异种电荷
C．将机械能转化为化学能 D．起电的实质是电荷的转移
【答案】C
8、某实验小组用两个相同的小灯泡连接了如图所示的电路，当开关闭合后发现，甲、乙两灯都不亮，为了找到故障原因，小张用一根导线来检查。当导线与A、B两点连接时，甲灯不亮乙灯亮；当导线与B、C两点连接时，两灯都不亮。由此推测故障是( )
A．A、B两点间存在短路 B．A、B两点间存在断路
C．B、C两点间存在短路 D．B、C两点间存在断路
【答案】B
9、关于如图所示的电路，下列说法正确的是( )
A．开关断开时，L1亮而L2不亮
B．开关闭合时，L2先亮而L1后亮
C．开关断开时，L2亮而L1不亮
D．开关闭合时，两灯同时亮
【答案】D
10、在下面的四幅电路图中，与实物图对应的是（ ）
A． B．
C． D．
【答案】A
11、几个小灯泡串联后接入电源都能正常发光，若其中一个灯泡的灯丝断了，则（ ）
A．其余小灯泡都比原来暗 B．所有小灯泡都不能发光
C．其余小灯泡仍能正常发光 D．其余小灯泡可能会时亮时暗
【答案】B
12、有甲、乙、两三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（ ）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，两球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
【答案】A
13、如图所示，电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭。下列符合要求的电路是( )
【答案】A
14、在如图所示的实物图中，与左侧电路图对应的是( )
　
A? B? C D
【答案】D
15、小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）。台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，图中设计的电路符合要求的是（ ）
A． B．
C D．
【答案】B
16、把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．无法确定
【答案】B
二、填空题。
17、钢丝钳的钳柄上套有橡胶套：①橡胶套有凹凸不平的花纹，自的是增大手与钳柄之间的______；②橡胶是______（选填“导体”或“绝缘体”），用钢丝钳维修电路时可防止触电。
【答案】摩擦 绝缘体
18、如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
【答案】断路 短路 通路
19、在如图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则灯泡L1　 　，灯泡L2　 　（选填“发光”或“不发光”），电流表示数　 　。
【答案】发光 不发光 变小
20、如图所示，如果连接的是‘0-0.6A’,此时电流表的读数为_____ ，每1小格为_________； 如果连接的是‘0-3A’,此时电流表的读数为______，每1小格为______.
【答案】0.2A；0.02A；1.0A；0.1A
21、两盏不同型号的小灯泡L1、L2，并联时通过它们的电流比为2：3，如果将灯L1、L2与另一个小灯泡L3组成串联电路，则通过L1、L2的电流比为________。
【答案】1:1
22、做眼保健操时，各班级的扬声器同时开播，同时停播，但是一个班级的坏了，不影响其他班级，它们是______联的，教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是______联的。
【答案】并联 串联
三、作图题。
23、小明想要设计一种呼叫电路，要求房间1中的客人呼叫（开关闭合）时，绿灯亮控制室的电铃响；房间2中的客人呼叫（开关闭合）时，红灯亮，控制室的电铃响。请帮他用笔画线在图上画出符合要求的电路图。（导线不能交叉）
【答案】如图所示：
四、实验题。
24、如图所示，某公园有两个浏览点（用亭子表示），其浏览的入口和出口都已确定，请按以下要求设计浏览路线：
（1）游客由入口到出口，先后经过两个浏览点，请在图（a）中用笔画线画出浏览路线。
（2）游客由入口到出口，每次只经过其中任意一个浏览点，请在图（b）中用笔画线画出浏览路线。
由此联想到我们所学的电路知识，现有两只小灯泡和相应的电器元件，怎样连接使它们都亮起来？
【设计实验与进行实验】
请在图（c）和图（d）所示的虚线框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号。
【评估】
（1）正确连接后闭合开关，灯泡不亮，请在表格中填写简单的检修方法。
故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了 ①
电池没电了 ②
（2）如图（e）所示，电路连接情况不可见。闭合开关，两只小灯泡同时发光；断开开关，两只小灯泡同时熄灭。不借助其他器材，请设计一个简单的方法，判断它们是串联还是并联。
①操作方法：　 　；②判断方法：　 　。
【答案】如图所示：
（1）①换导线；②换新电池；（2）①拧去一只灯泡，闭合开关；②若另一只灯仍发光，则两灯并联；若另一只灯熄灭，则两灯串联。
25、在探究并联电路电流规律的实验中：
（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行______，以正确选择电流表或电流表的量程．
（2）小方连接的部分电路如图所示，请你将电路连接完整．
（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡和发光、电流表A1和A2有示数、电流表A示数为零，则电路故障可能是______．
（4）排除故障，进行实验，小方记录了如下数据．
实验次序 电流 电流 干路电流
1 0.1 0.1 0.2
2 0.3 0.3 0.6
3 0.4 0.4 0.8
分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以______，再进行实验．
【答案】试触 如图所示：
电流表A短路 更换不同规格的灯泡
五、计算类题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
（3）三个表的量程分别应取多大的量程。
【答案】（1）0.1A，0； （2）0.4A； （3）0~0.6，0~0.6A，0~3A
