3.1三视图

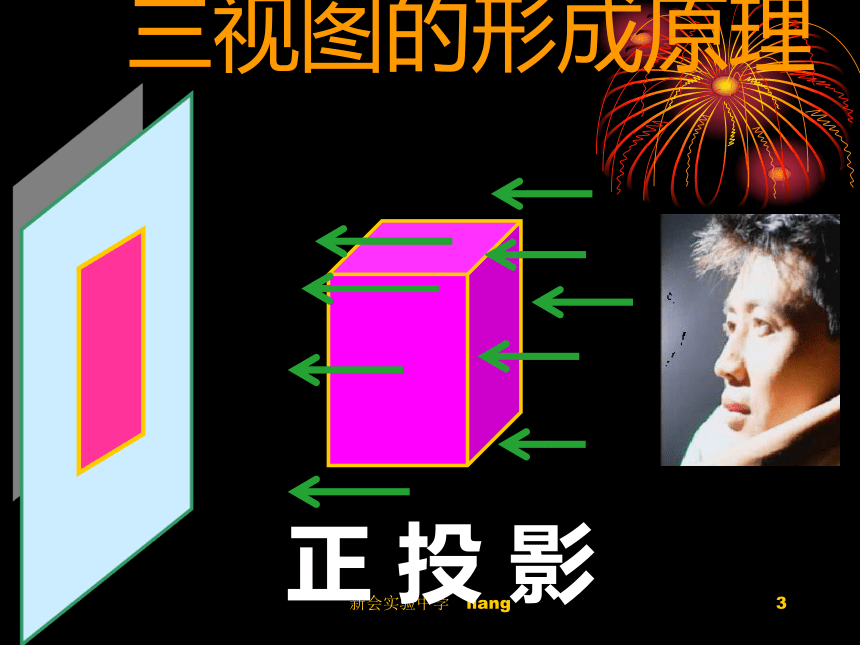

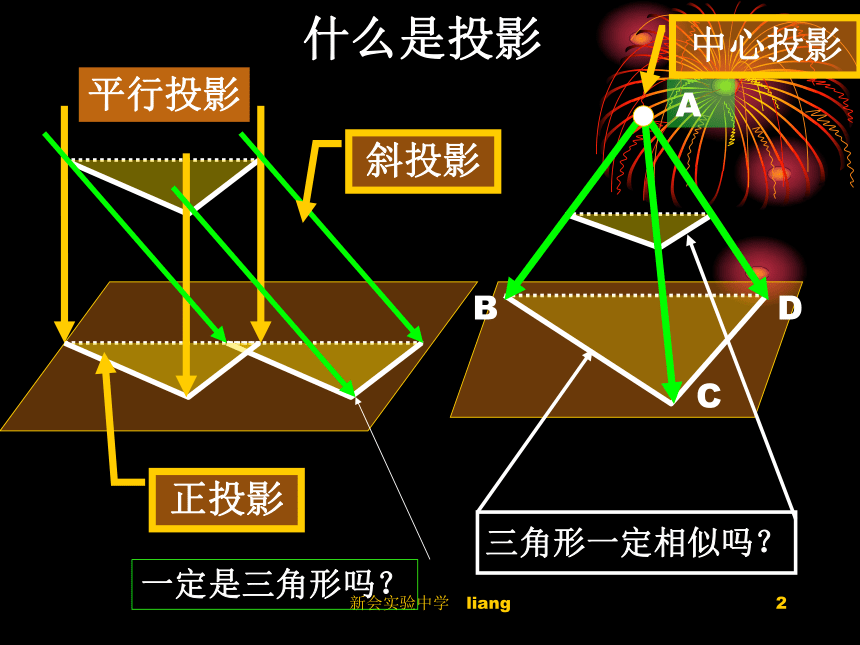

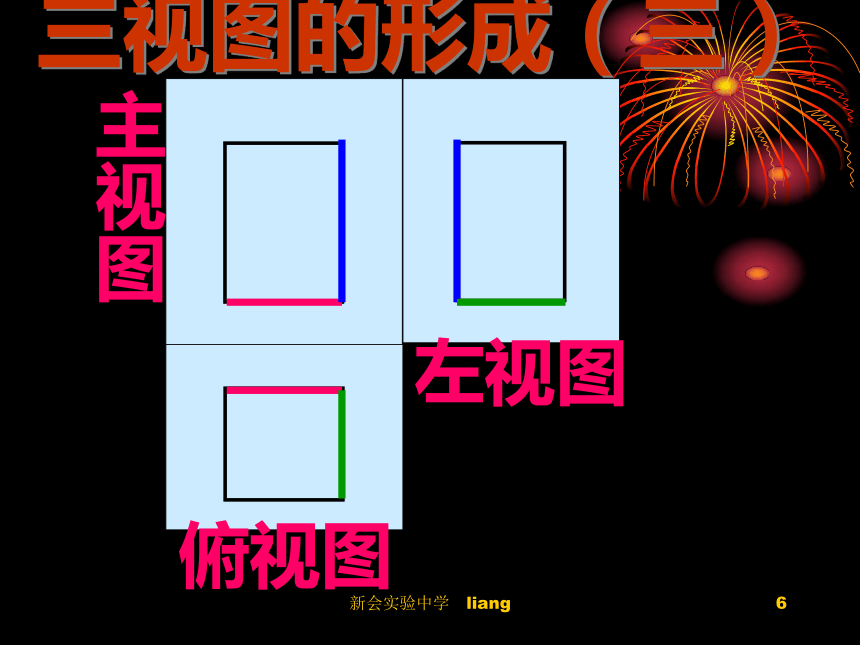

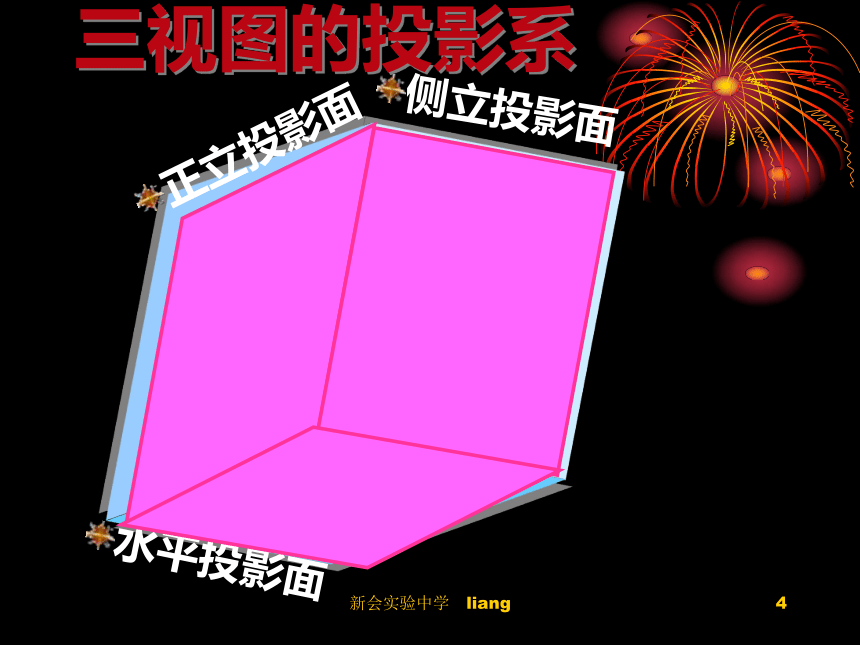

课件18张PPT。新会实验中学 liang1§1.3.1简单组合的三视图正视图侧视图俯视图新会实验中学 liang2A中心投影平行投影斜投影正投影什么是投影新会实验中学 liang3正 投 影三视图的形成原理新会实验中学 liang4三视图的投影系正立投影面水平投影面侧立投影面新会实验中学 liang5 正立投影面水平投影面侧立投影面主视图左视图俯视图新会实验中学 liang6三视图的形成（三）新会实验中学 liang7三视图的形成物体向投影面投影所得到的图形称为视图。如果物体向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，则就是三视图。新会实验中学 liang8三视图的对应规律俯视图和左侧视图正视图和俯视图正视图和左侧视图----长对齐----高对齐----宽对齐新会实验中学 liang9 例1、画下例几何体的三视图正视图侧视图俯视图新会实验中学 liang10例2、画下例几何体的三视图新会实验中学 liang11例3、画下例几何体的三视图正视图侧视图俯视图新会实验中学 liang12例4 画出正五棱柱的三视图新会实验中学 liang13先布局定作图基准，从俯视图开始画起，后画主、左视图。新会实验中学 liang14练习1、画下例几何体的三视图正视图侧视图俯视图新会实验中学 liang15练习2、画下例几何体的三视图正视图侧视图俯视图新会实验中学 liang16练习3、画下例几何体的三视图正视图左视图俯视图新会实验中学 liang17图1三通水管练习4、画下例几何体的三视图新会实验中学 liang18作业P20 2
P25 6
