第一章　第四节　
运用示意图，说明地球的圈层结构。
课程标准
结合材料，分析地震波传播速度的特点和地球内部圈层的划分及主要特征。(综合思维)
结合地球外部圈层示意图，熟练掌握各圈层的分布，并说出各圈层的特点。(综合思维)
1
2
导课
《地心游记》地球内部揭秘
在凡尔纳的科幻小说《地心游记》中，主人公可以在地下旅行，甚至穿过地心。但就当前实际的科技水平来说，人类还无法实现“地心漫游”。目前最深的钻井，深度为12千米，仅仅触及地球的“表皮”。
思考：
那么人类通过什么方式认识地球的内部结构呢
地球的内部结构究竟是怎样的呢
地球的内部圈层结构
一
一、地球的内部圈层结构

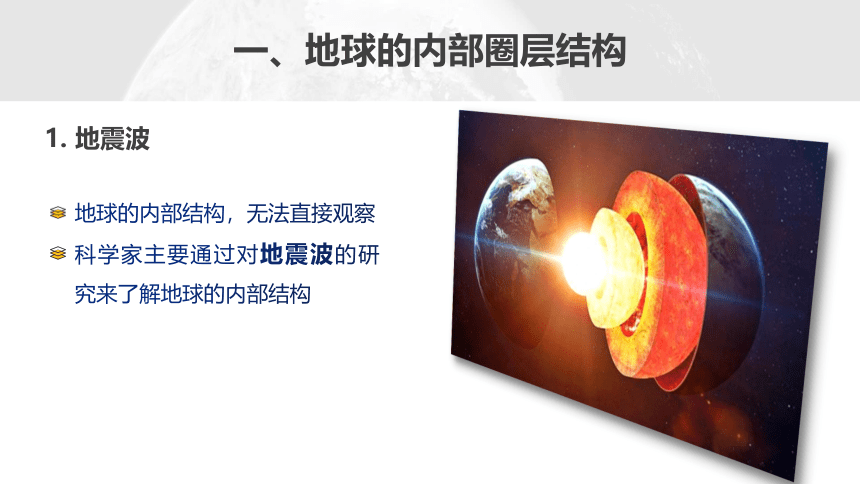

1. 地震波
地球的内部结构，无法直接观察
科学家主要通过对地震波的研究来了解地球的内部结构

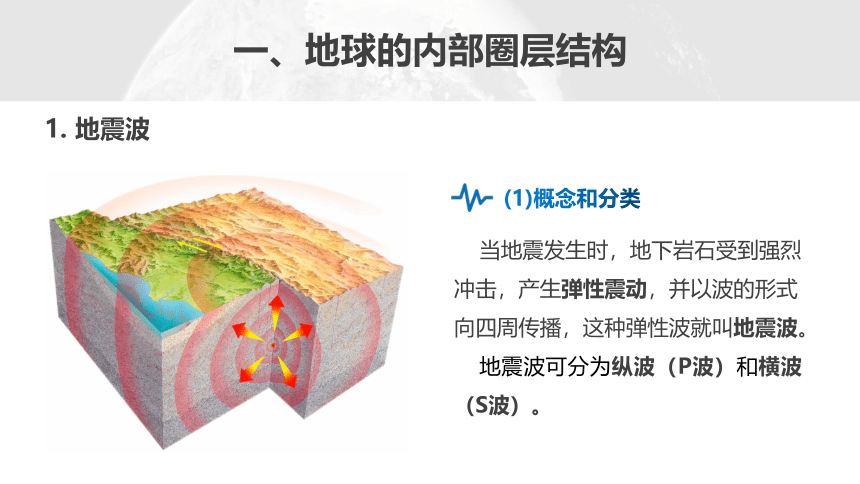

一、地球的内部圈层结构
1. 地震波
(1)概念和分类
当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波就叫地震波。
地震波可分为纵波（P波）和横波（S波）。
一、地球的内部圈层结构
1. 地震波

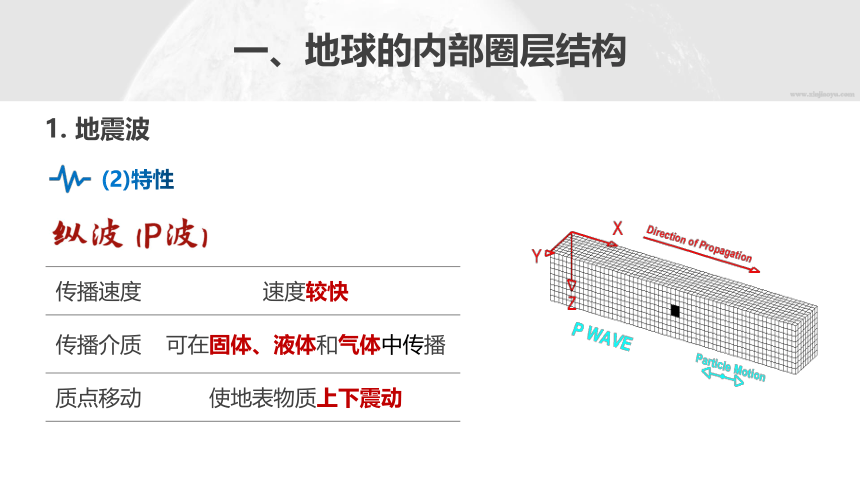

(2)特性
传播速度 速度较快
传播介质 可在固体、液体和气体中传播
质点移动 使地表物质上下震动
一、地球的内部圈层结构
1. 地震波

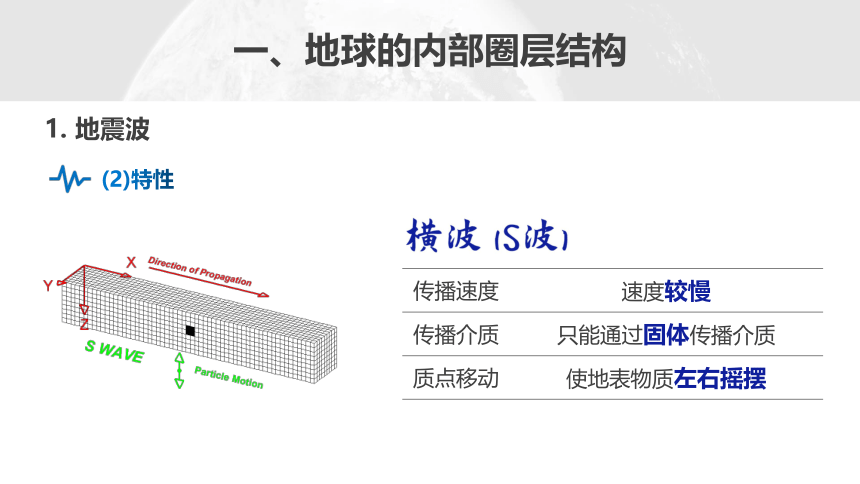

(2)特性
传播速度 速度较慢
传播介质 只能通过固体传播介质
质点移动 使地表物质左右摇摆
一、地球的内部圈层结构
2. 结构

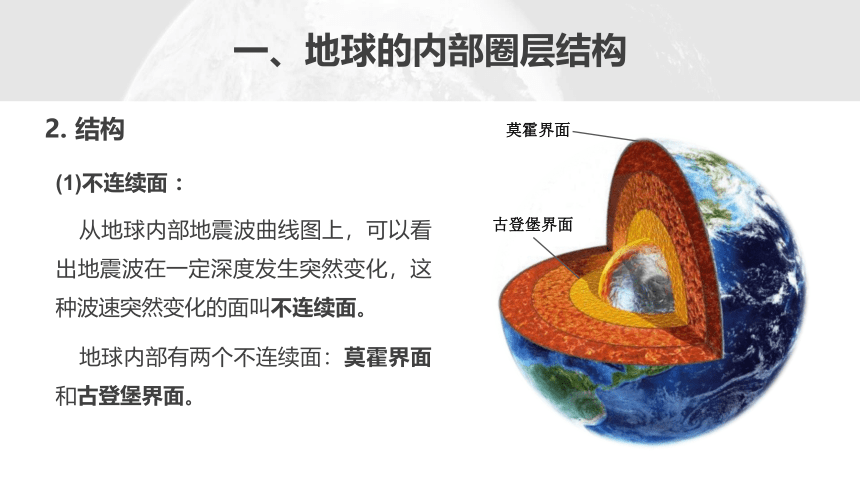

(1)不连续面 ：
从地球内部地震波曲线图上，可以看出地震波在一定深度发生突然变化，这种波速突然变化的面叫不连续面。
地球内部有两个不连续面：莫霍界面和古登堡界面。
古登堡界面
莫霍界面
一、地球的内部圈层结构
2. 结构

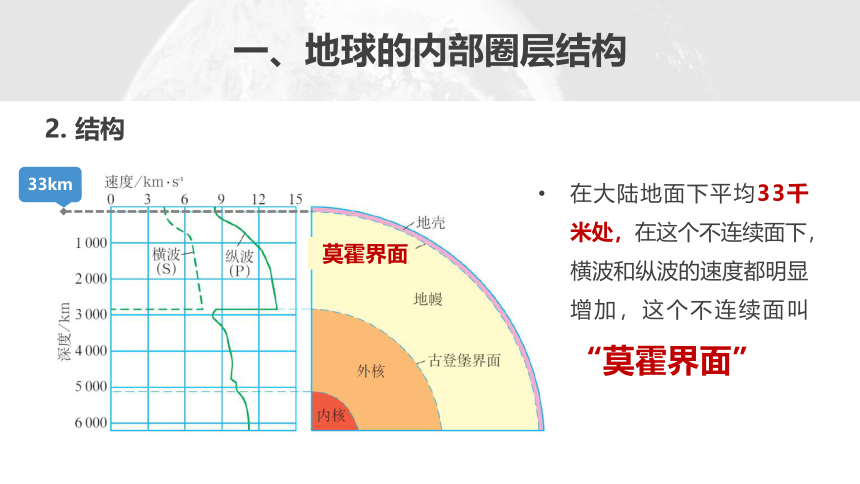

在大陆地面下平均33千米处，在这个不连续面下，横波和纵波的速度都明显增加，这个不连续面叫“莫霍界面”
33km
莫霍界面
一、地球的内部圈层结构
2. 结构
在地下约2900千米处，在这里纵波的传播速度突然下降，横波完全消失，这个面叫“古登堡界面”
2900km
古登堡界面
一、地球的内部圈层结构
2. 结构

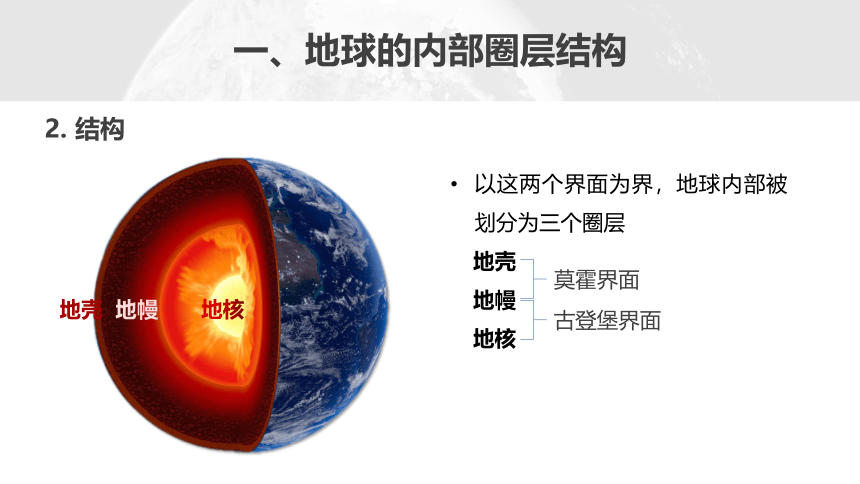

以这两个界面为界，地球内部被划分为三个圈层
地壳
地幔
地核
地幔
地壳
地核
莫霍界面
古登堡界面
一、地球的内部圈层结构
3. 内部圈层
地壳：固态
地壳厚薄不一，海洋地壳较薄，一般为5-10千米；陆地地壳较厚，一般为35千米，最厚可达70千米。
一、地球的内部圈层结构
3. 内部圈层
地幔：熔融状态
占地球总体积的80%，分为上地幔和下地幔，上地幔顶部存在软流层，是岩浆的主要发源地。上地幔顶部与地壳组合成岩石圈。
一、地球的内部圈层结构
3. 内部圈层
内核：固态
固体金属球，具有超强的压力。
外核：液态
液体的铁和镍构成。
一、地球的内部圈层结构
4. 岩石圈
岩石圈是地球上部相对于软流圈而言的坚硬的岩石圈层。
包括地壳的全部和上地幔的顶部，由花岗质岩、玄武质岩组成。
一、地球的内部圈层结构
软流层
上地幔的上部存在一个软流层，温度很高，岩石部分熔融，能缓慢流动；科学家推断，软流层是岩浆的主要发源地，地球板块的运动与之相关。
地壳的物质组成和结构特征
根据地壳化学组成的差异和地震波传播速度的不同，将地壳分为上下两层(如下图)，这两层的物质组成和结构有着明显的区别(如下表)。
地壳的物质组成和结构特征
分层 名称 主要成分 密度 分布
上层 硅铝层 由硅、铝成分较多的花岗岩类组成 小 不连续分布；在大洋底部非常罕见，即使有也非常薄
下层 硅镁层 由镁、铁、钙成分较多的玄武岩类组成 大 连续分布；在大陆和大洋地壳中都有分布
导 思
材料一　2021年3月20日，日本宫城县外海发生6.9级地震。日本气象厅称，这场强烈地震最初估计为7.2级，于当地时间下午6时09分在宫城县附近的太平洋海域发生，震源深度约60 km，并发布了海啸波浪约一米的警告。
材料二　研究人员在地震发生后，根据横波、纵波的速度差，建立了“地震预警系统”，让人们赢得黄金逃生时间。
答案　地幔。地壳平均厚度约17 km，而大洋地壳平均厚度约为5～10 km，故此次地震震源位于地幔。
1.[区域认知]此次地震位于地球内部圈层的哪一层？请说明判断依据。
答案　只能感受到上下颠簸。横波只能通过固体传播，纵波可以通过固体、液体和气体传播，故只能感受到纵波的影响，不能感受到横波的影响。
2.[地理实践力]地震发生后，正在附近海域航行的轮船上的人感受到的晃动是怎样的？为什么？
答案　预警主要是利用纵波传播速度比横波快，在地震发生时纵波先传到地面做出预警，在破坏力更大的横波没到前的数秒、甚至数十秒对较远地区发出预警，为人们争取应对时间。
3.[综合思维]地震预警系统的原理是什么？
地球的外部圈层结构
二
二、地球的外部圈层结构
1. 大气圈
大气圈是由气体和悬浮物质组成的复杂系统，它的主要成分是氮气和氧气。
使得地球上的温度变化和缓，同时提供了生物生存所必需的氧气；大气圈中的风、云、雨、雪等天气现象。
二、地球的外部圈层结构
2. 水圈
水圈是地表和近地表的各种形态水体的总称，其主体是海洋，还包括陆地上的河流、湖泊、沼泽、冰川、地下水等。
水是最活跃的自然环境要素之一，在地球表面物质迁移和能量转换中起着十分重要的作用。
二、地球的外部圈层结构
3. 生物圈
生物圈是地球表层生物的总称
生物从环境中获取物质和能量，同时也在促进太阳能转化、改变大气圈和水圈组成、改造地表形态等方面起着重要作用
活动
找出图片中的主要事物，如山、云、河流、树木等。
将找出的事物按照水圈、大气圈、岩石圈和生物圈进行分类。
任选两个圈层，说说他们之间的关系并思考各圈层之间的联系。例如：水圈与岩石圈之间是怎样进行物质交换和能量转移的？
地球外部圈层主要特点：相互联系、相互制约
思考
B
大气圈
A
C
图中A、B、C所代表的圈层分别是什么？
生物圈、水圈、岩石圈
导 练
(2022·安徽芜湖期末)雾凇，俗称树挂，是低温时空气中水汽直接凝华，或过冷雾滴直接冻结在物体上的乳白色冰晶沉积物，是非常难得的自然奇观。雾凇景观以吉林雾凇最为有名。下图为“吉林雾凇景观图”。据此回答1～2题。
1.雾凇的形成，体现的地球圈层数量有
A.1个 B.2个 C.3个 D.4个
√
据图文材料可知，雾凇是空气中的水汽在树木等物体上凝结而成，故雾凇的形成体现的地球圈层有大气圈、水圈和生物圈，共3个，C项正确。
2.构成雾凇景观的核心要素所属地球圈层的主体是
A.海洋 B.空气
C.岩石 D.植物
√
据图文材料可知，雾凇是低温时空气中水汽直接凝华，或过冷雾滴直接冻结在物体上的乳白色冰晶沉积物，所以构成雾凇景观的核心要素是冰晶，属于水圈，水圈的主体是海洋，A项正确。
下图是“四大圈层位置示意图”，其中C圈层是一个连续的但不规则的圈层。据此完成3～4题。
根据材料信息可知，C圈层是一个连续但不规则圈层，应为水圈；
A圈层位于最外围，应为大气圈；
B圈层应为岩石圈，
D圈层包括大气圈底部，水圈全部以及岩石圈上部，应为生物圈，故选A。
3.图中A、B、C、D四个圈层依次是
A.大气圈、岩石圈、水圈、生物圈
B.岩石圈、生物圈、水圈、大气圈
C.生物圈、岩石圈、水圈、大气圈
D.大气圈、岩石圈、生物圈、水圈
√
4.D圈层的特征是
A.随着海拔上升，温度逐渐降低
B.由自然界的各种水体构成
C.由岩石构成，包括地壳和地幔顶部
D.由生物及其生存环境构成
√
结合上题分析可知，D圈层为生物圈，是由生物及其生存环境构成，D正确。
