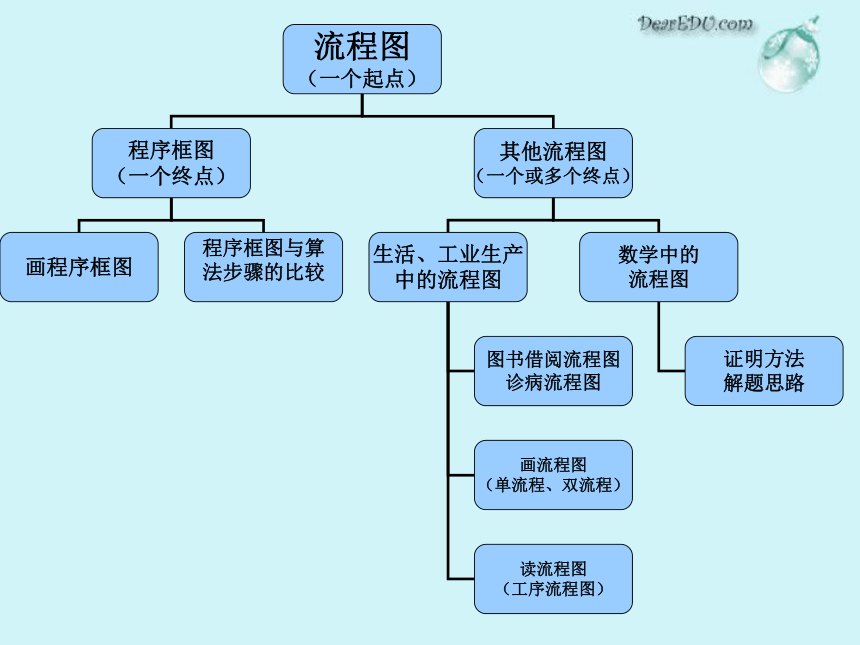

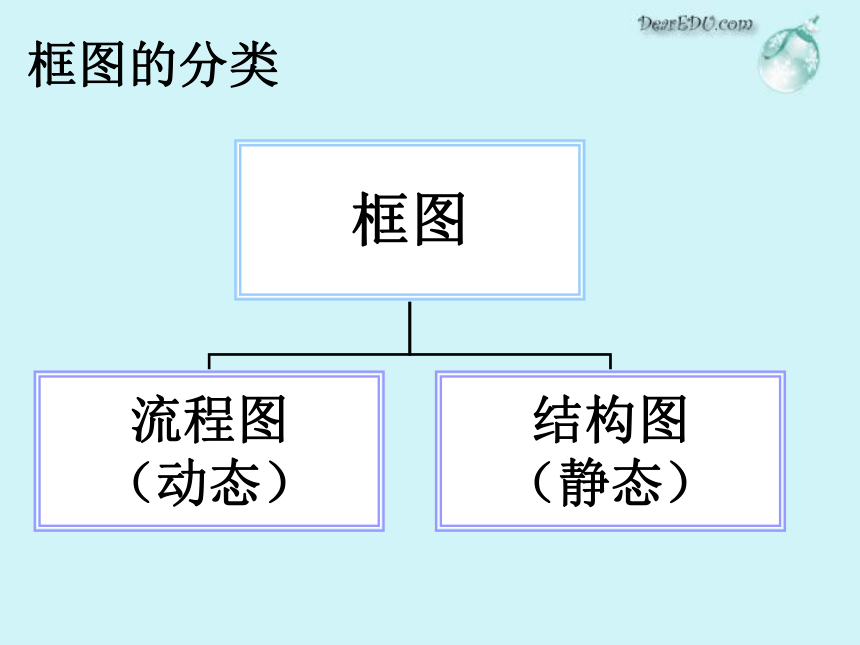

课件24张PPT。第四章 框图框图的分类4.1 流程图设计算法解决问题的主要步骤：
第一步、用自然语言描述算法；
算法可以用自然语言来描述，但为了使算法的程序或步骤表达得更为直观，我们更经常地用图形方式来表示它。
第二步、画出程序框图表达算法；

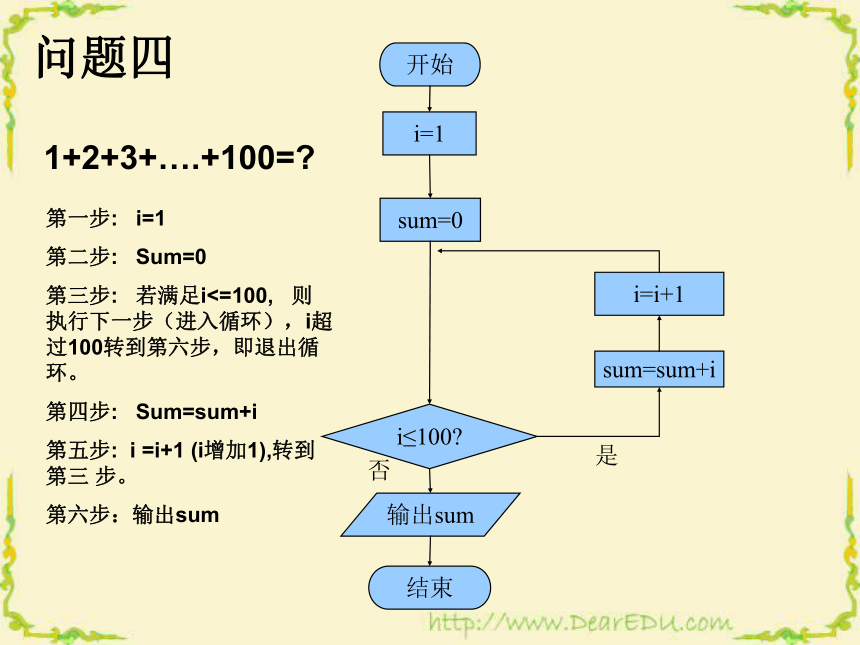

第三步、写出计算机相应的程序并上机实现。程序框图的特点和本质及不足特点:用程序框图表示的算法,比用自然语言描述的算法更加直观、明确、流向清楚，而且更容易改写成计算机程序，本质：程序框图就是算法步骤的直观图示。不足：不能轻易地从中分解出算法的本步骤。作用：可以直观、明确地表示动态过程从开始到结束的全部步骤。开始i=1sum=0i=i+1sum=sum+ii≤100?输出sum结束否是1+2+3+….+100=?第一步: i=1
第二步: Sum=0
第三步: 若满足i<=100, 则执行下一步（进入循环），i超过100转到第六步，即退出循环。
第四步: Sum=sum+i
第五步: i =i+1 (i增加1),转到第三 步。
第六步：输出sum
问题四绘制流程图的一般过程:首先，用自然语言描述流程步骤；
其次，分析每一步骤是否可以直接表达，或需要借助于逻辑结构来表达；
再次，分析各步骤之间的关系；

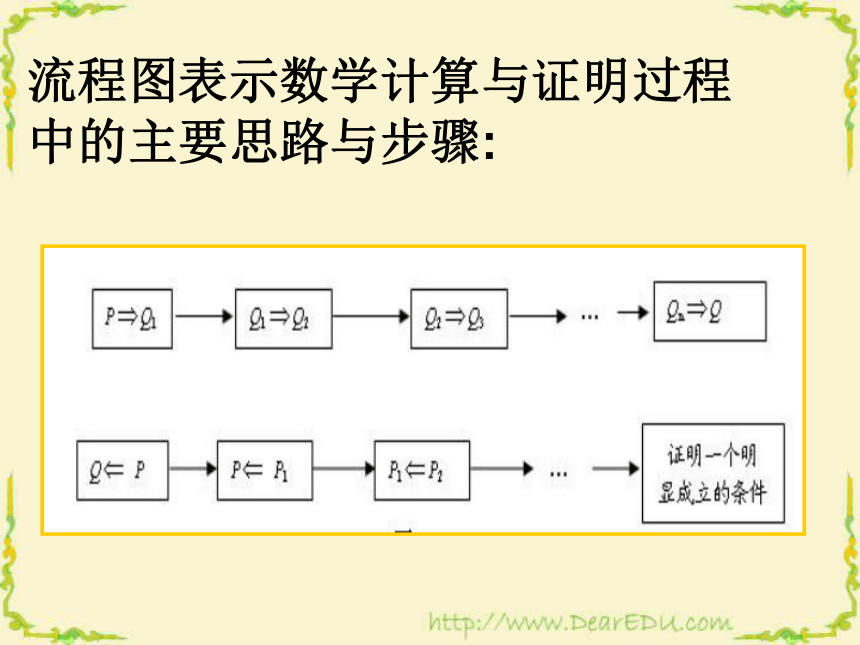

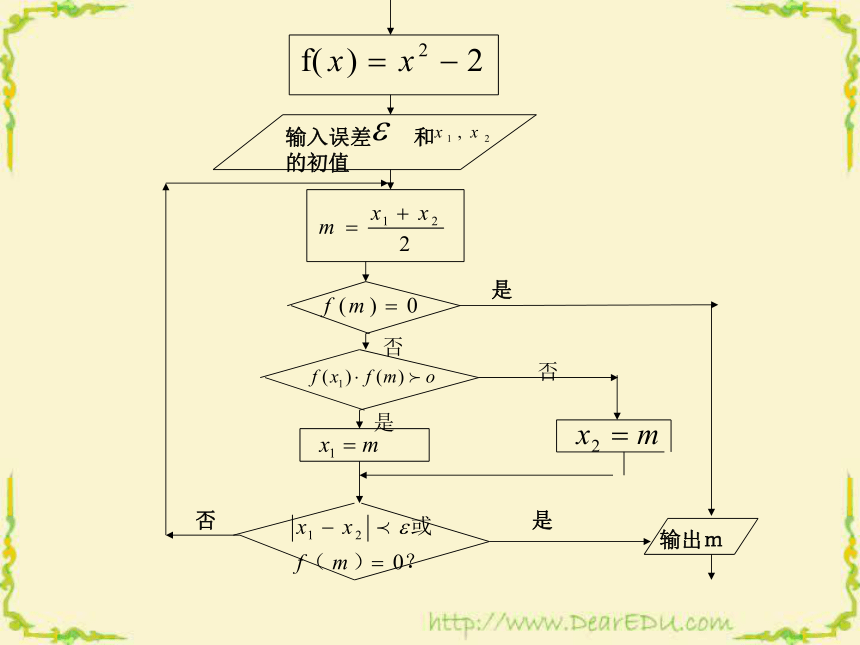

最后，画出流程图表示整个流程。流程图表示数学计算与证明过程中的主要思路与步骤:解决数学问题的过程的流程图 4.2 结构图梳理知识、整理资料、揭示联系一、认识结构图：
由构成系统的若干要素和表达各要素之间关系的连线构成。
一、认识结构图：二、绘制结构图1、先确定组成系统的基本要素，以及这些要素之间的关系；
2、处理好“上位”与“下位”的关系；
“下位”要素比“上位”要素更为具体，
“上位”要素比“下位”要素更为抽象。
3、再逐步细化各层要素；
4、画出结构图，表示整个系统。三、结构图题型：题型一、首先要确定组成结构图的基本要素，然后通过连线来标明各要素之间的关系。
如：P77 “统计”的知识结构图。题型二、在结构图中也常出现一些“环”形结构，这种情形常在表达逻辑先后关系时出现。
如：P79 “概率”的知识结构图。
题型三、表示一个组织或部门构成，呈“树”形结构。
如：P78-P79 某校学生会、某公司的组织结构图。
题型四、除了表达知识结构和组织结构，结构图还广泛应用于其它情形，是人们有条理地思考和交流思想的工具。
请同学们谈谈对数列知识的认识，用结构图来表示。流程图与结构图的区别：流程图是描述动态过程；
结构图是刻画系统结构。
小结框图：紧密结合实例，从读图到画图
按基本单元或要素（必要时进行细化）画出流程图
从构成系统的要素，按照从属关系或逻辑先后关系画结构图
