15.3 串联和并联 同步练习（含解析） 2022－2023学年上学期广西各地九年级物理期末试题选编

15.3 串联和并联
一、单选题
1．（2022秋·广西南宁·九年级统考期末）电动自行车是南宁市民出行的便捷交通工具。在骑行过程中（所有开关都闭合），用任一只手刹车，该手柄的开关（S左或S右）立即断开，电动机M停止工作。如图电路符合设计要求的是（　　）
A． B．
C． D．
2．（2022秋·广西来宾·九年级统考期末）如图所示，要使灯泡L1、L2并联，则开关的通断情况说法正确的是（　　）
A．闭合S2，断开S1、S3 B．闭合S3，断开S1、S2
C．闭合S1和S3，断开S2 D．闭合S2和S3，断开S1
3．（2022秋·广西来宾·九年级统考期末）如图所示的四个电路，其中一个电路与其他电路连接方式不同的是（　　）
A． B．
C． D．
4．（2022秋·广西钦州·九年级统考期末）疫情防控期间，宿迁市很多学校门口新增加了人脸识别测温系统，若人脸识别通过，则控制电路会闭合开关，若体温测量值在正常范围内，则会闭合开关。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列有关该控制电路的设计能实现上述功能的是（　　）
A． B．
C． D．
5．（2022秋·广西柳州·九年级统考期末）某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路中符合要求的是（　　）
A．B． C．D．
6．（2022秋·广西北海·九年级统考期末）家用电吹风由带扇叶的电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，下列电路（如图）中符合要求的是（　　）
A． B．
C． D．

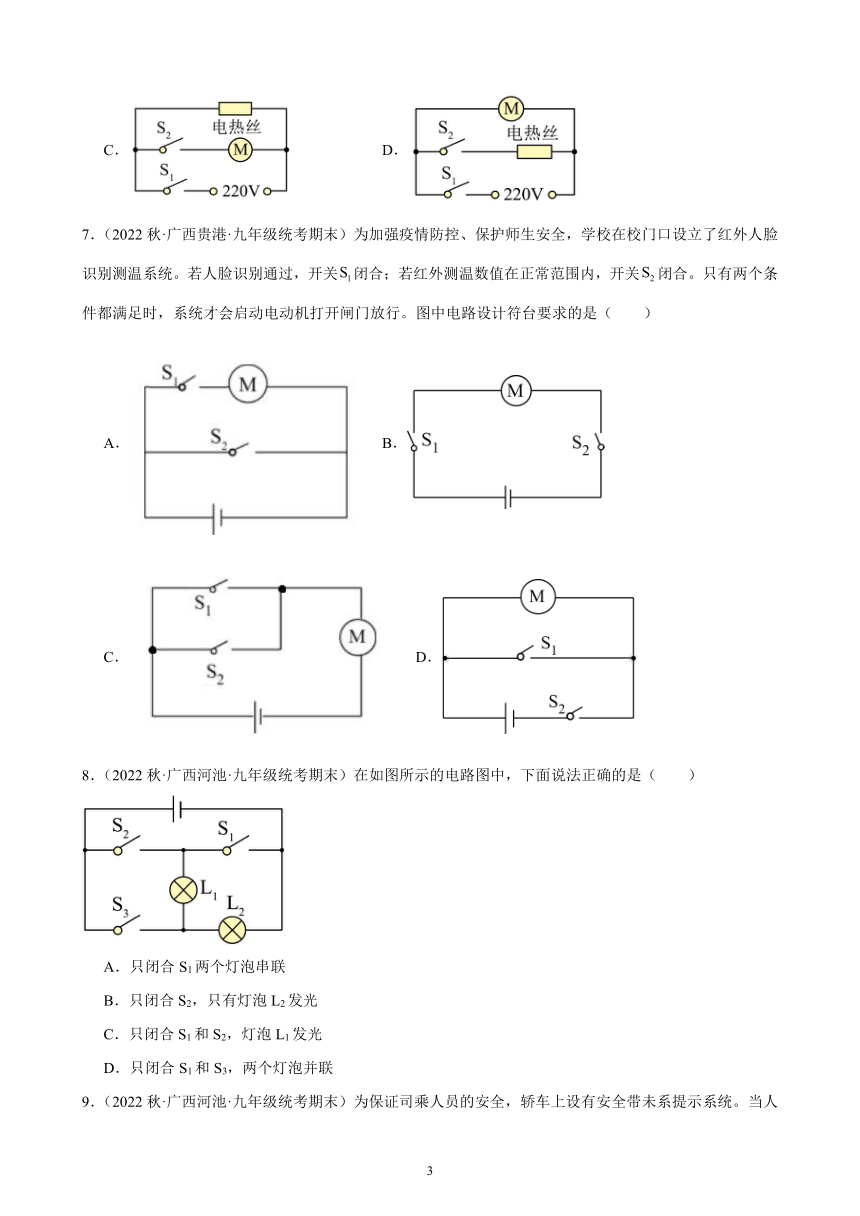

7．（2022秋·广西贵港·九年级统考期末）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关闭合；若红外测温数值在正常范围内，开关闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。图中电路设计符台要求的是（　　）
A． B．
C． D．
8．（2022秋·广西河池·九年级统考期末）在如图所示的电路图中，下面说法正确的是（　　）
A．只闭合S1两个灯泡串联
B．只闭合S2，只有灯泡L2发光
C．只闭合S1和S2，灯泡L1发光
D．只闭合S1和S3，两个灯泡并联
9．（2022秋·广西河池·九年级统考期末）为保证司乘人员的安全，轿车上设有安全带未系提示系统。当人坐在座椅上时，开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。图中设计最合理的电路图是（　　）
A．B．C．D．
10．（2022秋·广西玉林·九年级统考期末）如图所示，下列说法正确的是（　　）
A．闭合S2，断开S1、S3，灯L1、L2并联 B．闭合S1、S3，断开S2，灯L1、Ｌ2串联
C．闭合S2、S3，断开S1，只有灯L1亮 D．闭合S1、S2，断开S3，只有灯L1亮
11．（2022秋·广西防城港·九年级统考期末）家庭厨房安装的抽油烟机里有照明灯和换气扇。它们既能单独工作，又能同时工作，如图所示电路中，符合上述要求的是（ ）
A． B．
C． D．
12．（2022秋·广西梧州·九年级统考期末）某同学用电压表测得某个电路两个小灯泡两端的电压相等，这两个灯泡的连接方式是
A．一定是串联 B．一定是并联 C．串联或并联都有可能 D．不可能是串联
13．（2022秋·广西河池·九年级统考期末）汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（　　）
A． B．
C． D．
14．（2022秋·广西河池·九年级统考期末）如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（　　）
A．L1、L2串联 B．通过L1、L2的电流相等
C．电流表测干路中的电流 D．电流表测通过L2的电流
15．（2022秋·广西梧州·九年级统考期末）如图所示电路中，三个灯泡都并联的是（　　）
A．B． C． D．
16．（2022秋·广西梧州·九年级统考期末）家用电吹风工作时，可以单独吹冷风，也可以吹热风，但不能只发热不吹风，下列符合要求的电动机和电热丝连接方式的电路是（ ）
A． B．
C． D．
二、填空题
17．（2022秋·广西贺州·九年级统考期末）在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2 联；如果将开关S1、S2闭合，S3断开，则灯L1、L2 联；当开关S1、S2、S3闭合，会造成电源 。

18．（2022秋·广西百色·九年级统考期末）如图所示，要使灯泡L1和L2组成并联电路，应只闭合 ，若同时闭合S1和S2，会造成 （选填“通路”、“短路”或“断路”）。
19．（2022秋·广西河池·九年级统考期末）如图所示的几幅电路图，其中属于串联电路的是 ，属于并联电路 。
20．（2022秋·广西北海·九年级统考期末）如图所示的电路中，A，B，C，D是四个接线柱，若用导线将A和B连起来，再用另一条导线将CD连起来，则灯L1和L2的连接方式是 ；连接 两点是绝对不允许的。
21．（2022秋·广西贺州·九年级统考期末）如图所示，充电宝同时给手机和平板充电，充电宝相当于一个 （选填“电源”或“用电器”），此时手机和平板属于 联关系。
三、作图题
22．（2022秋·广西贺州·九年级统考期末）根据实物图画出对应的电路图。

23．（2022秋·广西柳州·九年级统考期末）在图2方框内画出图1对应的电路图。
24．（2022秋·广西河池·九年级统考期末）如图所示，电流表A1示数为0.4A，电流表A2的示数为1.5A，根据电路图，用笔画线作导线把右边的实物连接起来。（导线不要交叉）
25．（2022秋·广西桂林·九年级统考期末）请在图中用笔画线代替导线，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉。
26．（2022秋·广西河池·九年级统考期末）（1）如图中，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路，并使电路中的电流方向如图中箭头所示 。
（2）根据如图的实物图，在虚线框内画出对应的电路图 。
27．（2022秋·广西贺州·九年级统考期末）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将如图中的电路连接完整。
28．（2022秋·广西河池·九年级统考期末）用铅笔画线表示导线，按要求补充完成图所示实物连线图．
要求：①灯L1和灯L2并联；②开关S控制整个电路．
( )
参考答案：
1．D
【详解】由题知，任一只手刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作，所以两开关应串联接在电路中，根据选项可知D符合题意，ABC不符合题意。
故选D。
2．C
【详解】A．闭合S2，断开S1、S3时电流只有一条路径，电流依次流过L2、开关S2和L1，属串联电路，故A不符合题意；
B．闭合S3，断开S1、S2时，为灯泡L2的简单电路，故B不符合题意；
C．闭合S1和S3，断开S2时，电流有两条路径，分别流经灯泡L1和L2，属并联电路，故C符合题意；
D．闭合S2和S3，断开S1时，灯泡L1被短路，只有灯泡L2发光，故D不符合题意。
故选C。
3．A
【详解】A图闭合开关，电路只有一条电流路径，两灯泡为串联，BCD电路有两条电流路径，两灯泡为并联，由此可知，只有A与其他电路连接方式不同，故A符合题意，BCD不符合题意。
故选A。
4．A
【详解】只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，故A符合题意，BCD不符合题意。
故选A。
5．B
【详解】由题意可知，“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”，这说明感应和投币互不影响，故彩灯和电动机应是并联的，且投币开关应该在干路上，结合图示可知，只有B符合题意，ACD不符合题意。
故选B。
6．D
【详解】A．由图知道,电热丝和电动机串联，开关S2闭合对电动机短路，则电动机不能够独立工作，故A不合题意；
B．电动机和电热丝并联连接，S1控制电热丝，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作，故B不合题意；
C．电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作；故C不合题意；
D．电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作，故D符合题意。
故选D。
7．B
【详解】只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，故B正确，ACD错误。
故选B。
8．D
【详解】A．由电路图知，只闭合S1，整个电路都断路，故A错误；
B．只闭合S2，两灯串联在电路中，两个灯都发光，故B错误；
C．只闭合S1和S2，电源被短路，所有灯泡都不发光，故C错误；
D．只闭合S1和S3，两个灯泡并联连接，故D正确。
故选D。
9．C
【详解】若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭，说明开关S1与指示灯并联，电阻R是保护电路的，故R需要接在干路上，保证开关闭合后，电路不会发生短路，故选C。
10．C
【详解】A．闭合S2，断开S1、S3，灯L1、L2串联，故A错误；
B．闭合S1、S3，断开S2，灯L1、L2并联，故B错误；
C．闭合S2、S3，断开S1，L2被短路，只有灯L1亮，故C正确；
D．闭合S1、S2，断开S3，L1被短路，只有灯L2亮，故D错误。
故选C。
11．D
【详解】要求照明灯与风扇既能单独工作，又能同时工作，故应使照明灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关。故D符合题意，ABC不符合题意。
故选D。
12．C
【详解】当两个灯泡完全相同时，在串联电路中两个灯泡分得的电压相同；而并联电路两端的电压相等，因此两灯泡并联连接时，两端的电压也相同，故两个灯泡的连接可能是串联也可能是并联。
故选C。
13．D
【详解】试题分析：
A、由电路图可知，几个开关是并联的，当所有开关都闭合时，灯泡也会发光，不符合要求；
B、由电路图可知，几个开关是串联的，当所有开关都闭合时，灯泡会发光，有车门没关闭，灯泡不亮，所以与题意要求相反，不符合题意；
C、由电路图可知，几个开关是串联的，只要一于一个开关断开，该指示灯就会发光，当开关都闭合时，即车门都关好，灯泡不亮，但电源会被短路，不符合要求；
D、由电路图可知，几个开关是串联的，只要一于一个开关断开，该指示灯就会发光，当开关都闭合时，即车门都关好，灯泡不会发光，符合要求．
故选D．
14．C
【详解】由图示可知，当开闭合后，两个灯泡是并联的，电流表测通过两个灯泡的总电流，由于两个灯泡不相同，电压相等，所以通过它们的电流是不相等的，故应选C．
15．B
【详解】A．图中三个灯泡是串联的，故A不符合题意；
B．图中三个灯泡是并联的，故B符合题意；
C．图中是两个灯泡并联后再与第三个灯泡串联，故C不符合题意；
D．图中两个灯泡串联后再与第三个灯泡并联，故D不符合题意。
故选B。
16．D
【详解】A．由图可知，电热丝和电动机并联，开关S在干路上；开关S闭合时，电动机和电热丝同时工作吹热风，开关S断开时，电吹风不工作，故A不符合题意；
B．由图可知，只开关S1闭合时，电热丝工作，电吹风只发热不吹风，故B不符合题意；
C．由图可知，电热丝和电动机串联，电动机不能单独工作，电吹风不能单独吹冷风，故C不符合题意；
D．由图可知，只闭合开关S1时，电动机工作吹冷风；再闭合S2时，电动机和电热丝同时工作吹热风；只闭合开关S2时电热丝不工作，不会出现只发热不吹风，故D正确；
故应选D．
17． 串 并 短路
【详解】[1]由电路图可知，当S3闭合，S1、S2断开时，灯L1、L2串联。
[2]当开关S1、S2闭合，S3断开时，电流有两条路径，即电流从电源正极分别经灯L1、L2流回电源负极，所以灯L1、L2并联。
[3]当开关S1、S2、S3闭合，相当于导线把电源的正负极直接连起来，会造成电源短路。
18． S1和S3 短路
【详解】[1]要使灯泡L1和L2并联，则电流从电源正极流出后，应分别经过灯泡L1、L2，然后汇合后回到电源的负极，所以应只闭合开关S1、S3。
[2]如果同时闭合S1、S2，则电流会不经过灯泡而直接流回电源的负极，会导致电源短路，会损坏电源。
19． （B）和（C） （A）和（D）
【详解】[1][2]图（A）中电流有两条路径，为并列连接，属并联电路。
图（B）中电流只有一条路径，各元件依次连接，属串联电路。
图（C）中电流只有一条路径，各元件依次连接，属串联电路；
图（D）中电流有两条路径，为并列连接，属并联电路；
属于串联电路的是（B）和（C）；属于并联电路是（A）和（D）。
20． 并联 BD
【详解】[1]读图可知，用导线将A、B连接，再将C、D连接，电流有两条路径，则灯L1和L2的连接方式是并联。
[2]用导线将BD连起来，则电源的两端被导线相连，电源被短路，会损坏电源，这是绝对不允许的。
21． 电源 并
【详解】[1]充电宝给手机和平板充电时，充电宝提供电能，相当于简单电路中的电源；
[2]移动电源给手机和平板充电过程中，手机和平板间互不影响，所以输出端的连接方式是并联。
22．
【详解】由实物图知，两灯串联，开关连接在两灯泡中间，据此画出电路图，如图所示：

23．
【详解】由图知，两灯并联，电流从电源的正极出发，分为两条支路，一条支路为L2、S，另一条支路为L1，汇合后回到电源负极，电路图如图所示
24．
【详解】由电路图可知，灯泡L1与灯泡L2并联，电流表A1示数为0.4A，应选择小量程，测量灯泡L2的电流，电流表A2的示数为1.5A，应选择大量程，测量干路电流，开关接在干路上，如图所示：
25．
【详解】使小灯泡L1、L2并联，将灯泡L1左端接线柱和灯泡L2左端接线柱用导线连接起来，将灯泡L2右端接线柱和电源的负极连接，如图所示：
26．
【详解】（1）[1]如图中，若上侧为开关、下侧为电源，则只闭合原有开关S时两灯泡串联，两开关均闭合时有一灯泡被短路，不符合要求；若下侧为开关、上侧为电源时，两开关同时闭合时，两灯组成并联电路；根据电路中的电流方向可知，电源上端应为正极，如图所示：
（2）[2]根据如图的实物图可知，灯泡与变阻器串联，电压表测量灯泡两端电压，则对应的电路图如图所示：
27．
【详解】根据题意可得，声控开关和光控开关共同控制灯泡，且相互影响，所以声控开关、光控开关、灯泡要串联连接，如图所示：
28．
【分析】根据题中的2个要求确定灯的连接为并联；开关控制整个电路，据此连接电路．
【详解】灯L1和灯L2并联接入电路中；开关S位于干路，控制两灯，则连接开关右端到L2右端，再连接L2右端到L1右端，如图所示：
