19.2-19.3 家庭电路中电流过大的原因、安全用电 同步练习（含解析） 2022－2023学年上学期广西各地九年级物理期末试题选编

19.2-19.3 家庭电路中电流过大的原因、安全用电
一、单选题
1．（2022秋·广西玉林·九年级统考期末）关于家庭电路和安全用电，下列说法正确的是（　　）
A．试电笔用来测试物体是带正电还是带负电的
B．空气开关跳闸可能是电路中用电器总功率过大
C．电能表是测量用电器实际电功率的仪表
D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的
2．（2022秋·广西防城港·九年级统考期末）教室里，当发现有人触电或电器设备着火时，正确的做法是（　　）
A．立即用手将触电的人拉开 B．立即切断电源
C．立即用小刀将电线割断 D．立即泼水灭火
3．（2022秋·广西百色·九年级统考期末）“珍爱生命，安全第一”。关于安全用电，下列做法正确的是（　　）
A．不切断电源的情况下，用湿抹布擦拭插座的灰尘
B．用测电笔检查电路时，手要接触笔尾金属部位
C．只要不接触到高压带电体就不会造成触电
D．在户外遇到雷雨的时候，应到大树下避雨
4．（2022秋·广西贺州·九年级统考期末）关于家庭电路和安全用电，下列说法或做法正确的是（　　）
A．家庭电路中的电冰箱和空调是串联的
B．将控制用电器的开关接在用电器与火线之间
C．用电器电线的绝缘皮破损了仍能继续使用
D．多个大功率用电器可以接在一个插座上同时使用
5．（2022秋·广西百色·九年级统考期末）在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（　　）
A．用湿手触碰开关
B．家用电器失火时，应先断电后灭火
C．用正在充电的手机通电话
D．用电器电线绝缘层破损了仍继续使用
6．（2022秋·广西来宾·九年级统考期末）关于家庭电路与安全用电，下列说法正确的是（　　）
A．螺口灯的螺旋金属一定要接在火线上
B．在户外遇到雷雨天气时，可以在大树下避雨
C．发现有人触电时，应该先立即切断电源，再去救人
D．家用电冰箱、洗衣机等带金属外壳的用电器必须接在两孔插座中使用

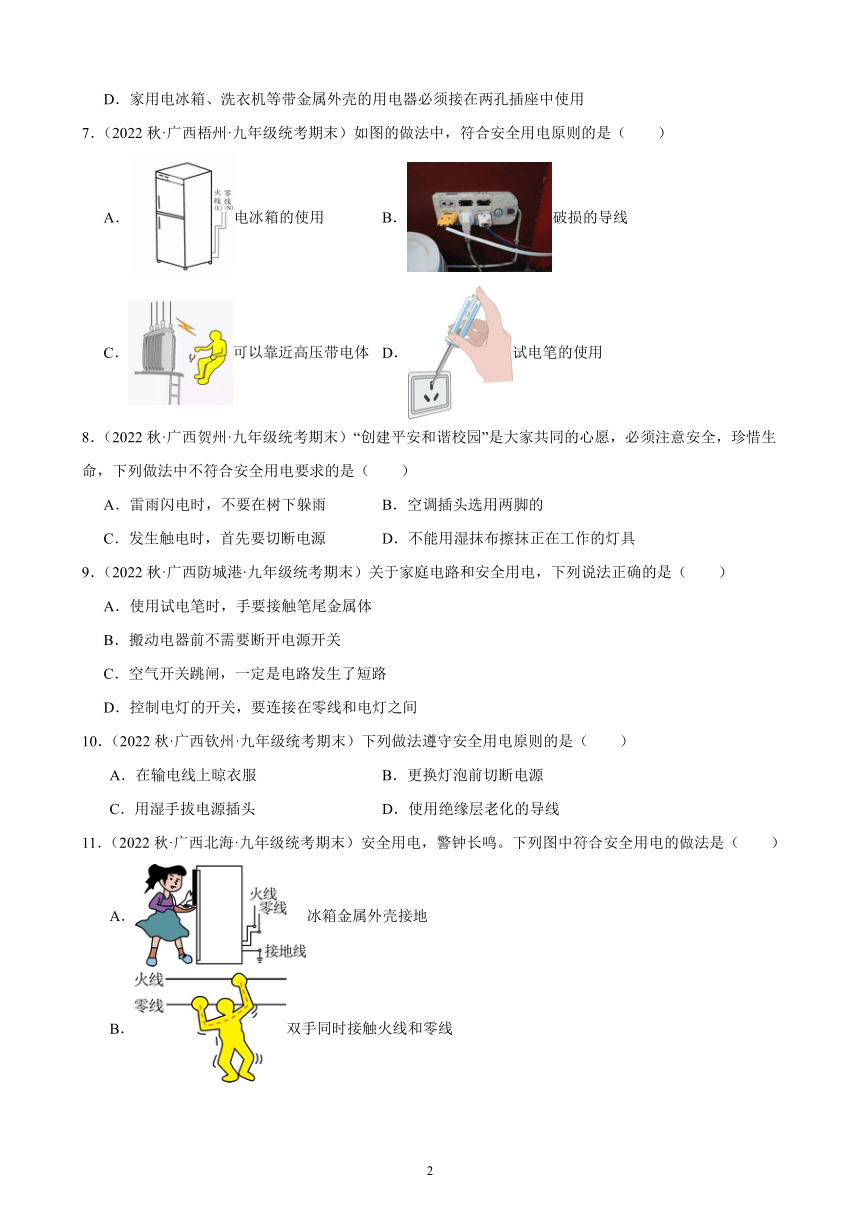

7．（2022秋·广西梧州·九年级统考期末）如图的做法中，符合安全用电原则的是（　　）
A．电冰箱的使用 B．破损的导线
C．可以靠近高压带电体 D．试电笔的使用
8．（2022秋·广西贺州·九年级统考期末）“创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命，下列做法中不符合安全用电要求的是（　　）
A．雷雨闪电时，不要在树下躲雨 B．空调插头选用两脚的
C．发生触电时，首先要切断电源 D．不能用湿抹布擦抹正在工作的灯具
9．（2022秋·广西防城港·九年级统考期末）关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时，手要接触笔尾金属体
B．搬动电器前不需要断开电源开关
C．空气开关跳闸，一定是电路发生了短路
D．控制电灯的开关，要连接在零线和电灯之间
10．（2022秋·广西钦州·九年级统考期末）下列做法遵守安全用电原则的是（　　）
A．在输电线上晾衣服 B．更换灯泡前切断电源
C．用湿手拔电源插头 D．使用绝缘层老化的导线
11．（2022秋·广西北海·九年级统考期末）安全用电，警钟长鸣。下列图中符合安全用电的做法是（　　）
A．冰箱金属外壳接地
B．双手同时接触火线和零线
C．高压线下钓鱼
D．用湿抹布擦正在工作的电视机
12．（2022秋·广西玉林·九年级统考期末）如图所示的四种情景中，不符合安全用电操作的是(　　)
A． 使用测电笔的方法
B． 金属外壳接地
C． 用绝缘棒挑开通电的裸导线
D． 在电线上搭衣服
二、填空题
13．（2022秋·广西百色·九年级统考期末）如图是练习使用测电笔的两种情形，图 的方法是正确的。小林家中的四盏灯突然全部熄灭了，经检查，保险丝完好，用测电笔测试室内各处电路时氖管均发光，可能是 （选填“灯全部烧坏”、“进户线零线开路”或“室内某处短路”）。
14．（2022秋·广西贵港·九年级统考期末）学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的 （填“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图 ；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是 （填“用电器的总功率过大”或“短路”）。
15．（2022秋·广西梧州·九年级统考期末）家庭电路中，导线绝缘皮容易破损老化，裸露的导线相接触会发生 ，导致电路中电流过大，除此之外，电路中用电器 过大，也会导致电路中电流过大。
16．（2022秋·广西贺州·九年级统考期末）在家庭电路中，保险丝熔断的原因是短路或用电器的总功率 ；串联在电路中的保险丝，电阻比较 ，熔点低，当电流过大时，迅速升温熔断，切断电路。
17．（2022秋·广西贺州·九年级统考期末）为了安全用电，在家庭电路中，必须把用电器的开关接在 线上；如图所示的情景中，会发生触电事故的是 图（选填甲”或“乙”）。
18．（2022秋·广西贵港·九年级统考期末）电厂集中发电后，通过电网输送到用电各地。采用高压输电的目的减少输送线路上的电能损失。人、动物或物体靠近高压带电体时，他们与高压带电体之间的空气可能会由绝缘体变成 ，产生放电现象，使人触电危及生命！故 （选填“允许”或“严禁”）在高压线附近进行放风筝或钓鱼等活动。
三、简答题
19．（2022秋·广西北海·九年级统考期末）北方夏季经常出现持续的“桑拿天”，居民家的空调、风扇都闲不住，很多用电器同时使用，很容易使线路因为超负荷工作而引发火灾．请你给家人解释其中的道理。

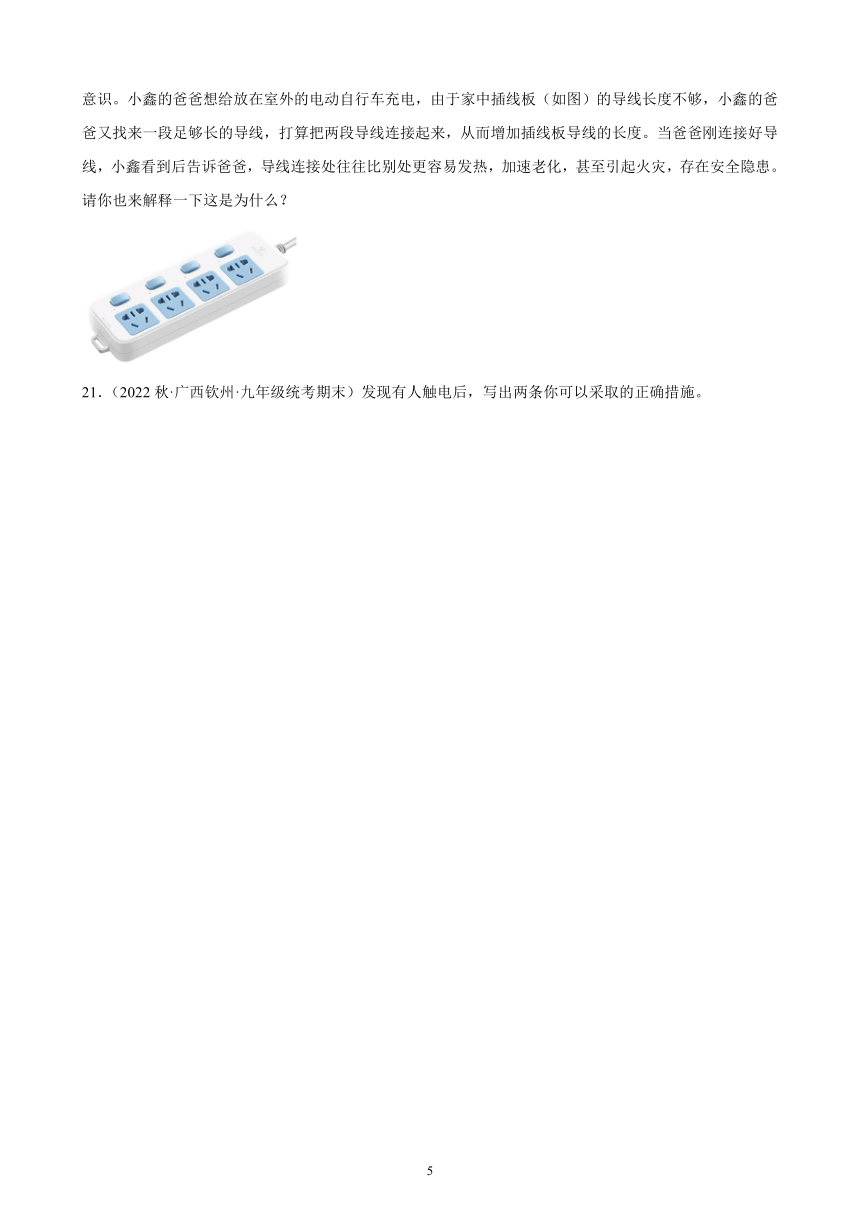

20．（2022秋·广西贵港·九年级统考期末）“珍爱生命，注意用电安全”是同学们日常生活中必须具有的安全意识。小鑫的爸爸想给放在室外的电动自行车充电，由于家中插线板（如图）的导线长度不够，小鑫的爸爸又找来一段足够长的导线，打算把两段导线连接起来，从而增加插线板导线的长度。当爸爸刚连接好导线，小鑫看到后告诉爸爸，导线连接处往往比别处更容易发热，加速老化，甚至引起火灾，存在安全隐患。请你也来解释一下这是为什么？
21．（2022秋·广西钦州·九年级统考期末）发现有人触电后，写出两条你可以采取的正确措施。
参考答案：
1．B
【详解】A．试电笔用来检验家庭电路中零、火线的，或者测试物体是否带电，不能测试物体带正电还是负电，故A错误；
B．空气开关跳闸是因为电路总电流过大，原因可能是电路中用电器总功率过大，也可能是短路，故B正确；
C．电能表是测量用电器消耗电能多少的仪表，故C错误；
D．家庭电路中，一个开关控制多盏照明灯，则照明灯可能是串联的，也可能是并联的，但一般家庭电路中多采用并联接法，故D错误。
故选B。
2．B
【详解】A．用手将触电的人拉开会使施救者也发生触电，故A错误；
B．发现有人触电，使触电者尽快脱离电源，进行相应的救治，故B正确；
C．用小刀割断电线，可能会造成施救人员的触电。故C错误；
D．电器设备着火时，因水是导体，泼水灭火容易发生触电事故，故D错误；
故选B。
3．B
【详解】A．生活用水是导体，用湿抹布擦拭通电插座容易发生触电事故，故A错误；
B．用测电笔时手指不能接触笔尖金属部位，因为笔尖的金属部位接触带电体，手指接触了会触电，手要接触笔尾金属体，故B正确；
C．安全用电的原则：不接触低压带电体，不靠近高压带电体，故C错误；
D．大树、人打的伞是地面的尖端突起物，易受雷击，在树下避雨及其危险，故D错误。
故选B。
4．B
【详解】A．家庭电路中的电冰箱和空调工作时互不影响，是并联的，故A错误；
B．控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，不易发生触电事故，故B正确；
C．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故C错误；
D．家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故D错误。
故选B。
5．B
【详解】A．用湿手触碰开关，水容易导电，容易发生触电事故，故A不符合题意；
B．家用电器失火时，应先断电后灭火，否则容易发生触电事故，故B符合题意；
C．若用正在充电的手机打电话，容易发生手机电池爆炸事故，故C不符合题意；
D．绝缘层破损的电线会漏电，要及时更换，故D不符合题意。
故选B。
6．C
【详解】A．螺口灯泡螺旋金属应接在开关和零线之间，故A错误；
B．在户外遇到雷雨天气时，在大树下避雨，淋湿的树是导体，雷雨天气有可能触电，故B错误；
C．遇到有人触电时应先切断电源，或者用绝缘体挑开电线，再进行施救，故C正确；
D．用电器用三孔插座时，用电器的金属外壳接地，可避免因电器漏电时外壳带电，而发生触电事故，所以带金属外壳的用电器不可以接在两孔插座中使用，故D错误。
故选C。
7．D
【详解】A．电冰箱使用时金属外壳要与地线相连，防止触电。故A不符合题意；
B．破损的导线容易漏电或短路，引发安全事故。故B不符合题意；
C．当人靠近高压带电体时，高压带电体会把空气击穿，使人触电，因此不可以靠近高压带电体。故C不符合题意；
D．试电笔在使用时，手指要触摸到试电笔尾部的金属电极。故D符合题意。
故选D。
8．B
【详解】A．雷容易击中地面上尖端的突起物体，所以雷雨天不要在树下躲雨，符合安全用电要求，故A不符合题意；
B．家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过导线导入大地，故空调插头应选用三孔插座，不符合安全用电要求，故B符合题意；
C．发生触电事故，首先要切断电源，再采取其它的救护措施，符合安全用电要求，故C不符合题意；
D．生活用水是导体，湿抹布能导电，用湿抹布擦抹正在工作的灯具易发生触电事故，所以不能用湿抹布擦抹正在工作的灯具，符合安全用电要求，故D不符合题意。
故选B。
9．A
【详解】A．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故A正确；
B．搬动电器前需要断开电源开关，防止触电，故B错误；
C．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故C错误；
D．控制电灯的开关，要连接在火线和电灯之间，故D错误。
故选A。
10．B
【详解】A．在输电线上晾衣服，有可能导致触电事故的发生，故A不符合题意；
B．更换灯泡前切断电源是遵守安全用电原则的，故B符合题意；
C．生活用水是导体，所以用湿手拔电源插头有可能导致触电事故的发生，故C不符合题意；
D．电流流过导体时，导体会发热，所以使用绝缘层老化的导线有可能酿成火灾，故D不符合题意。
故选B。
11．A
【详解】A．冰箱使用时金属外壳要接地。当冰箱的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害。故A符合安全用电原则，符合题意；
B．站在地面上，双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会对人体造成危害，故B不符合安全用电原则，不符合题意；
C．在高压线下钓鱼，很容易造成高压电弧触电，故C不符合安全用电原则，不符合题意；
D．湿抹布是导体，用湿抹布擦拭正在工作的电视机时很容易触电，故D不符合安全用电原则，不符合题意。
故选A。
12．D
【详解】A．使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故A正确，不符合题意；
B．带有金属外壳的用电器使用让金属外壳接地，可以防止因用电器漏电后，导致金属外壳带电而发生触电事故，故B正确，不符合题意；
C．若有人触电，用绝缘棒挑开通电的裸导线，故C正确，不符合题意；
D．在电线上晾湿衣服，电线上的绝缘层有可能破损，从而使人体和带电体接触，就会造成触电事故，故D错误，符合题意。
故选D。
13． 甲 进户线零线开路
【详解】[1][2]测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体，故甲图正确；四盏灯突然全部熄灭了，经检查，保险丝完好，这说明电路出现了断路现象；用测电笔测试室内各处电路时氖管均发光，这说明室内各处电路与火线之间是接通的，所以故障可能是进户线零线开路。
14． E b 用电器的总功率过大
【详解】[1]根据“左零右火、中间接地”的原则可知，插孔“E”是接地的。
[2]使用测电笔时，手使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能辨别出火线或零线，故b图是正确的，a图是错误的。
[3]从图d中可以看出，用电器较多，并且还有大功率的电炉，因此是用电器的总功率过大而造成的；从图e中可以看出导线直接将火线和零线相连，因此是短路造成的。
15． 短路 总功率
【详解】[1]家庭电路中，导线绝缘皮破损老化，裸露的导线会让零火线直接相接而发生短路。
[2]电路中导致电流过大有两个方面：一是短路；二是电路中用电器总功率过大。据P=UI知，电路中电压不变，总功率增大时，电流也增大。
16． 过大 大
【详解】[1][2]保险丝是用电阻率高，熔点低的铅锑合金材料制成的。当电路短路或用电器的总功率过大时，电路中的电流过大，保险丝的电阻比较大，由焦耳定律可知，此时保险丝产生的热量多，而保险丝的熔点低，所以此时保险丝熔断，切断电路，起到保护电路作用。
17． 火 甲
【详解】[1]为了安全用电，开关断开后，用电器应与火线断开，则控制用电器的开关必须接在火线上。
[2]人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲中有电流流过人体，会触电，图乙中没有电流流过人体，不会触电。
18． 导体 严禁
【详解】[1][2]人、动物或物体靠近高压带电体时，他们与高压带电体之间的空气会被电离，此时可以由绝缘体变成导体，能够导电，会产生放电现象，使人触电危及生命，所以在高压线附近进行放风筝或钓鱼等活动应该被禁止。
19．见解析
【详解】当电流通过导体时，通常会发热，居民家的用电器是并联的，当空调、电扇等都开启时，并联的支路越多，干路中的电流会越大，根据焦耳定律Q＝I2Rt，产生的热量会越多，所以很容易产生火灾。
20．见解析
【详解】通电时，导线连接处和别处是串联的，电流相同，根据焦耳定律，当电流和通电时间相同时，导线相互连接的位置电阻比别处电阻大，导致此处比别处产生更多的热量，更容易发热，加速老化，甚至引起火灾。
21．迅速切断电源；用绝缘的物体将电线挑开。（其他答案合理可给分）
【详解】当有人发生触电事故时，首先应该使触电者脱离电路，所以，需要迅速切断电源或者用绝缘的物体将电线挑开。
