第6节 电流与电压、电阻的关系

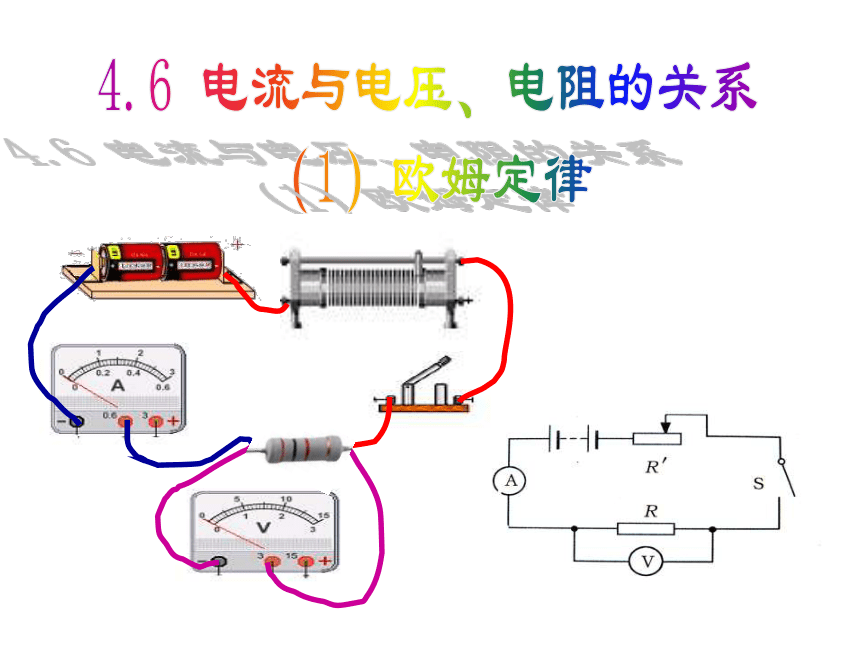

课件16张PPT。4.6 电流与电压、电阻的关系

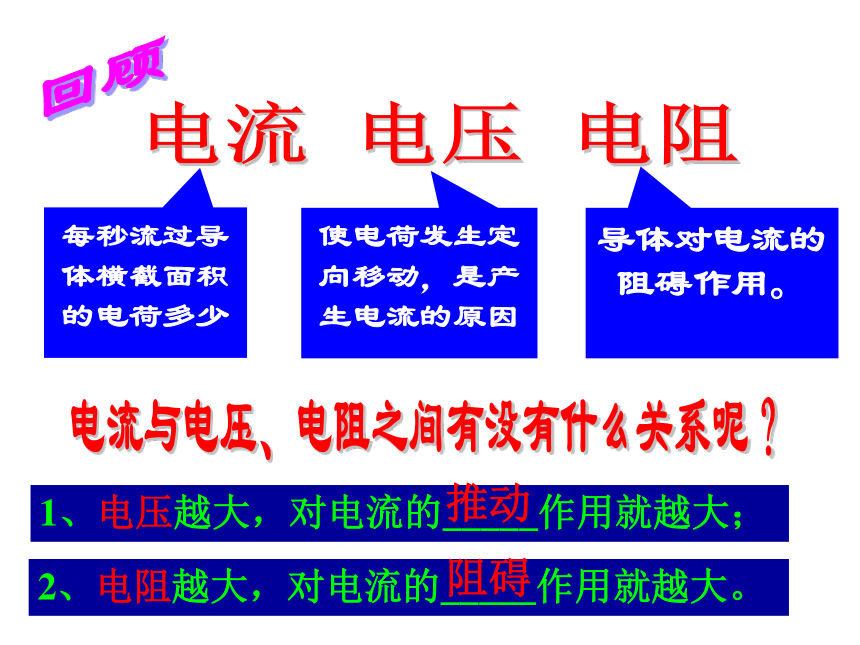

（1）欧姆定律电流 电压 电阻每秒流过导体横截面积的电荷多少使电荷发生定向移动，是产生电流的原因
导体对电流的阻碍作用。

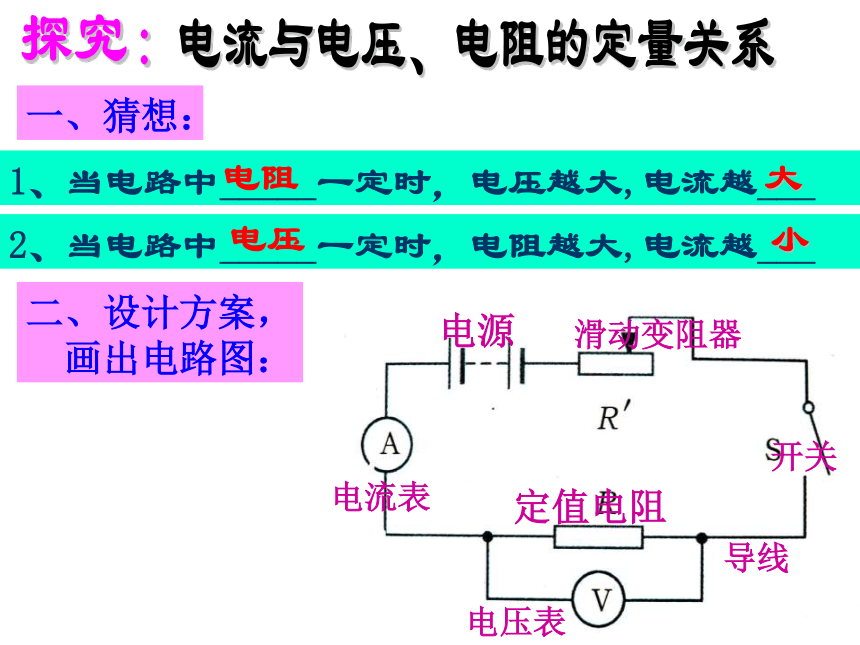

回顾电流与电压、电阻之间有没有什么关系呢？2、电阻越大，对电流的_____作用就越大。1、电压越大，对电流的_____作用就越大；推动阻碍怎么改变? 要探究这三个物理量之间的定量关系，我们可以怎样进行实验？电阻电压电压电阻控制变量想一想电流与电压、电阻的定量关系探究：怎么改变?用滑动变阻器来改变更换不同阻值的电阻怎么保持不变?用滑动变阻器来调节探究：1、当电路中_____一定时，电压越大,电流越___一、猜想：2、当电路中_____一定时，电阻越大,电流越___电阻大电压小二、设计方案，

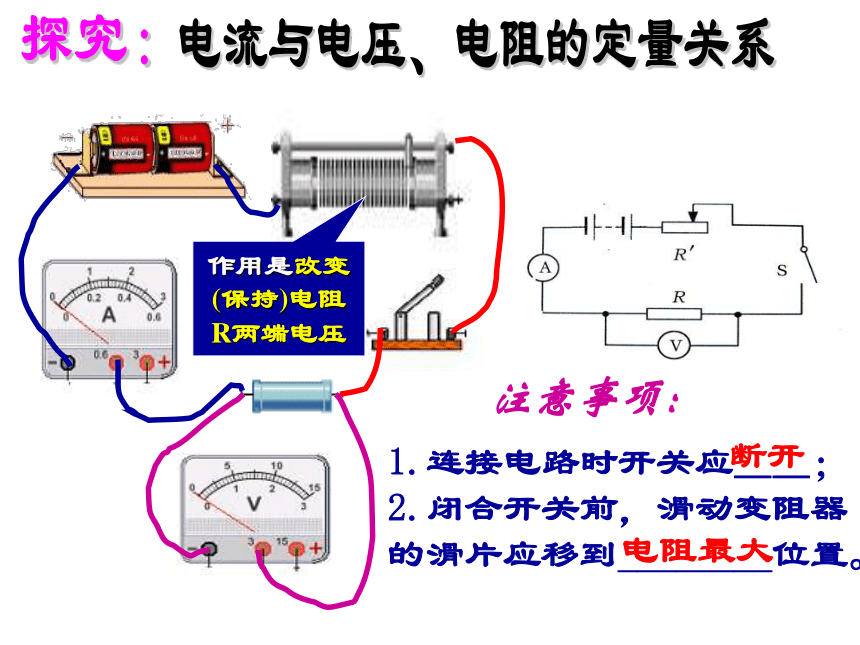

画出电路图：电源定值电阻开关电压表导线滑动变阻器电流表电流与电压、电阻的定量关系请按电路图连接好实物图。探究：1.连接电路时开关应＿＿；
2.闭合开关前，滑动变阻器的滑片应移到________位置。注意事项： 断开 电阻最大 作用是什么？作用是改变(保持)电阻R两端电压电流与电压、电阻的定量关系1、当导体的电阻不变时，导体中的电流与导体

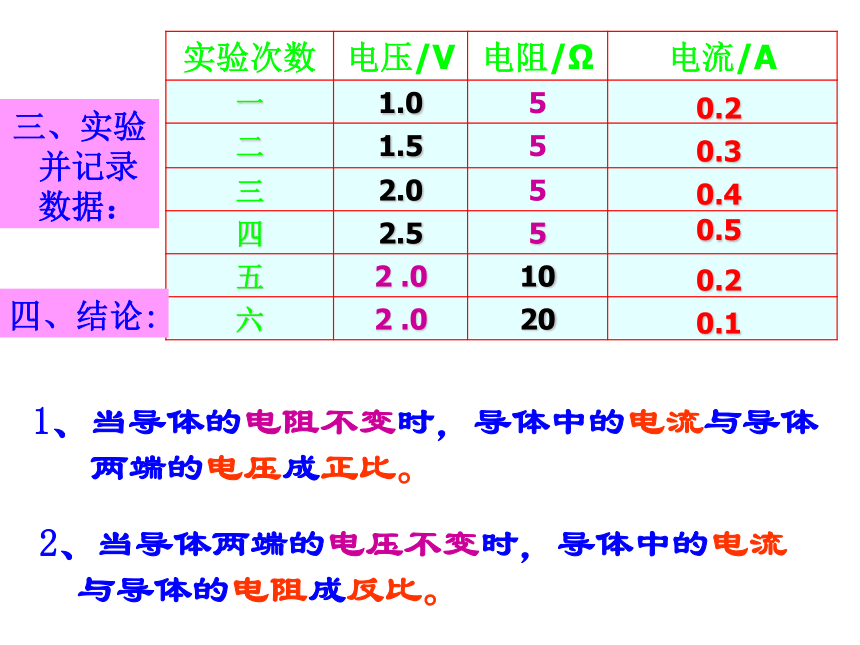

两端的电压成正比。三、实验
并记录
数据：2、当导体两端的电压不变时，导体中的电流

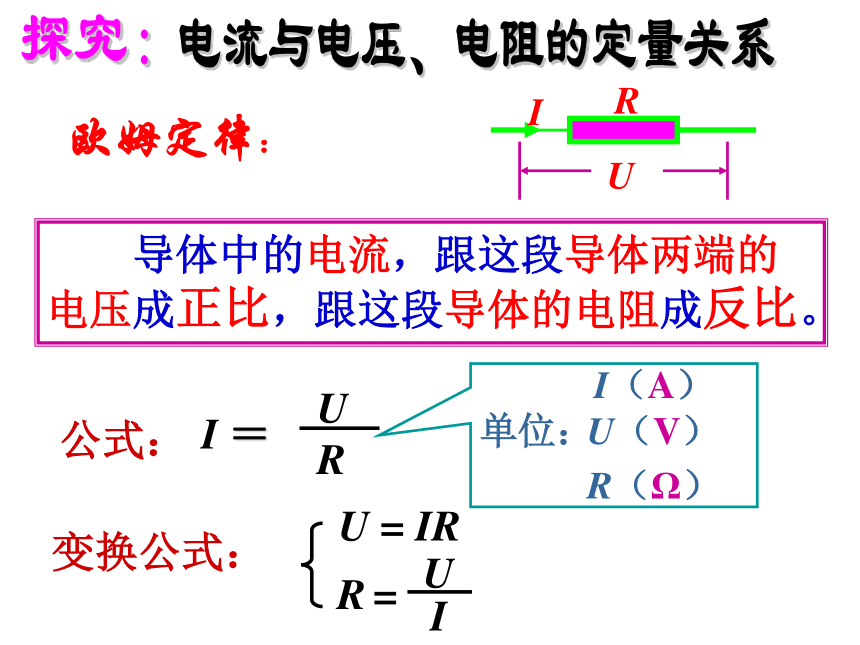

与导体的电阻成反比。四、结论:　　导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。公式：变换公式：U = IR欧姆定律：探究：电流与电压、电阻的定量关系1、有人根据公式“ ”跟公式
“ ”在形式上相似，说“电阻R跟电压成正比，跟电流成反比”。你认为这种说法对吗？为什么？答：不对。
因为电阻是导体本身的一种性质，它只跟导体的材料、长度、 横截面积和温度有关，跟电流、电压无关。想一想2、试根据欧姆定律，完成下列表格。 4155想一想分析表一所得到的数据可得结论：
_______________________________________；
分析表二所得到的数据可得结论:
_______________________________________。3、某同学做“研究电流和电压、电阻的关系”
的实验，实验中得到了如下的两组数据：想一想在电阻不变时，电流与电压成正比。在电压不变时，电流与电阻成反比。例题1　一只电灯泡正常工作时的灯丝电阻
是242欧，如果电灯线路的电压是
220伏，求灯丝中通过的电流。答：灯丝中通过的电流是0.9 A。欧姆定律的应用＝0.9 A 例题2、一个电热水器工作时电热丝的电阻是
22欧，通过的电流是10安，求电热水
器工作时两端的电压。　 U＝IR＝10 A×22 Ω ＝220 V答：电热水器工作时两端的电压是220V。欧姆定律的应用例题3、一个定值电阻与一个滑动变阻器串联
后接在电源上，用电压表测得定值电阻两端的电压是6伏，又用电流表测得通过定值电阻的电流是0.3安，求： 这个定值电阻的阻值。答：这个定值电阻的阻值是20 Ω 。欧姆定律的应用＝20 Ω 怎样用学过的知识和仪器， 来测定一个未知的电阻值，请说出实验方案。 想一想作业：A本P45～46做完；
