5.5显微镜和望远镜（课件）(共27张PPT) -【高效课堂】2023-2024学年八年级物理上册 （人教版）

(共27张PPT)
第五章 透镜及其应用
第5节 显微镜和望远镜
-
第五章

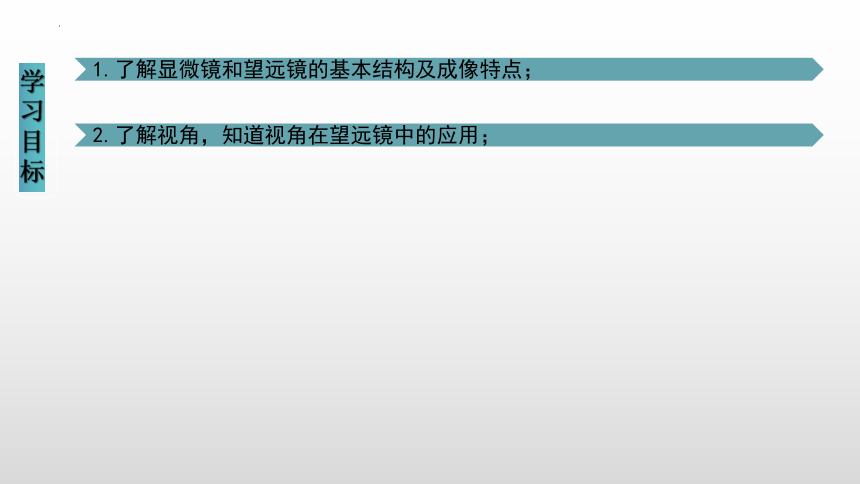

1.了解显微镜和望远镜的基本结构及成像特点；
学习目标
2.了解视角，知道视角在望远镜中的应用；
导入新课
c

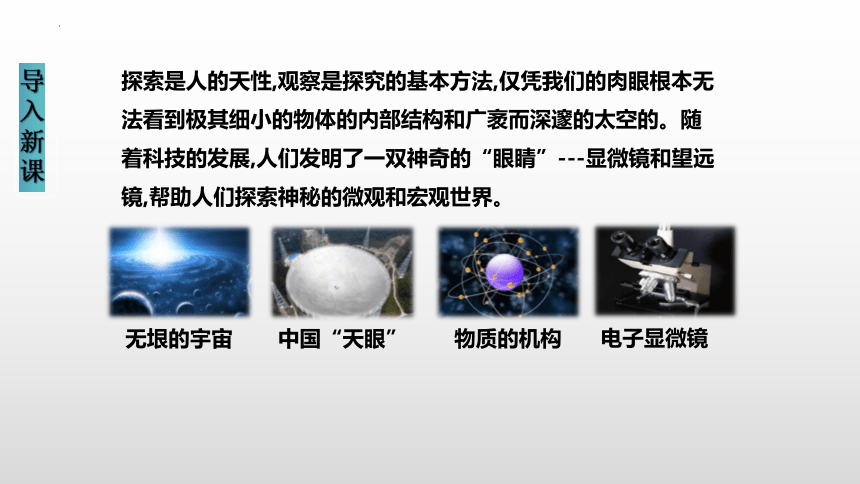

探索是人的天性,观察是探究的基本方法,仅凭我们的肉眼根本无法看到极其细小的物体的内部结构和广袤而深邃的太空的。随着科技的发展,人们发明了一双神奇的“眼睛”---显微镜和望远镜,帮助人们探索神秘的微观和宏观世界。
无垠的宇宙
中国“天眼”
物质的机构
电子显微镜
讲授新课
显微镜

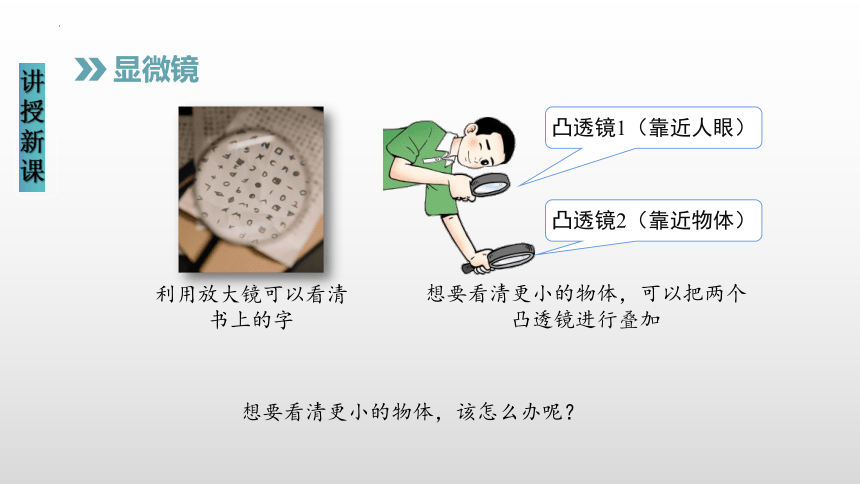

利用放大镜可以看清书上的字
想要看清更小的物体，可以把两个凸透镜进行叠加
凸透镜1（靠近人眼）
凸透镜2（靠近物体）
想要看清更小的物体，该怎么办呢？
讲授新课

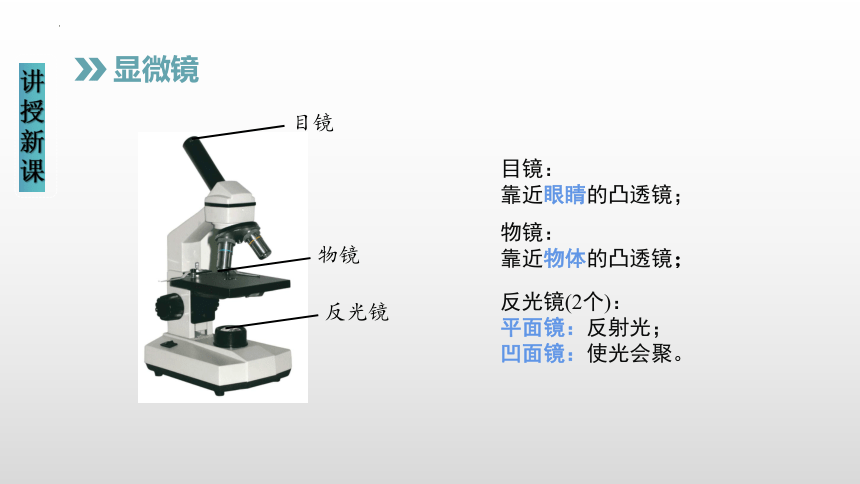

显微镜
目镜
物镜
反光镜
目镜：
靠近眼睛的凸透镜；
反光镜(2个)：
平面镜：反射光；
凹面镜：使光会聚。
物镜：
靠近物体的凸透镜；
讲授新课
O
F物
O
2F
F物
F目
F目
第一次成像
微小物体
第二次成像
物镜：相当于投影仪，成倒立放大的实像
目镜：相当于放大镜，成正立放大的虚像。最终是倒立放大的虚像。

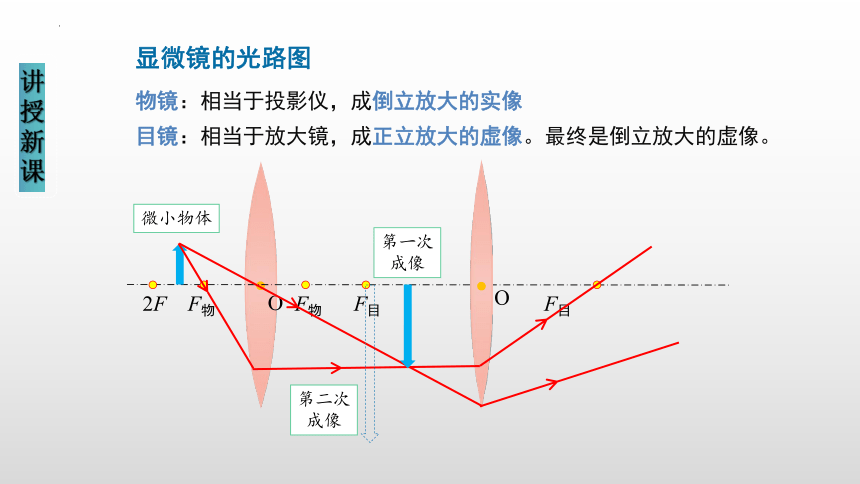

显微镜的光路图
讲授新课

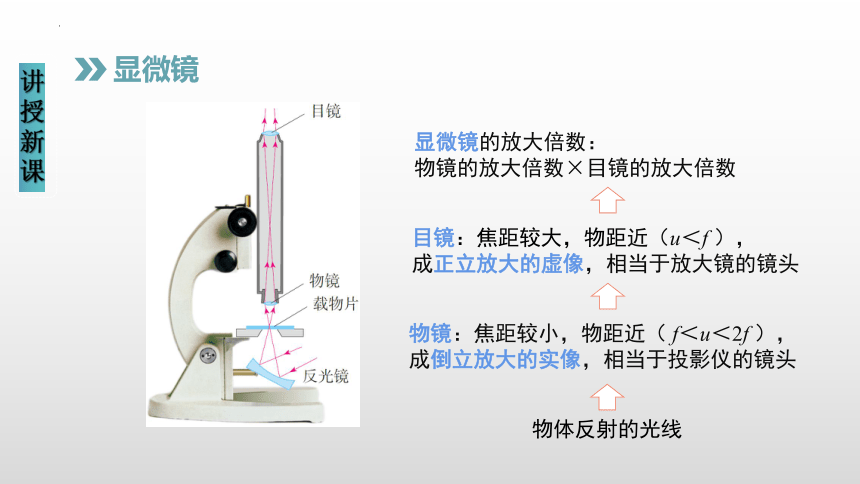

显微镜
物镜：焦距较小，物距近（ f＜u＜2f ），
成倒立放大的实像，相当于投影仪的镜头
目镜：焦距较大，物距近（u＜f ），
成正立放大的虚像，相当于放大镜的镜头
物体反射的光线
显微镜的放大倍数：
物镜的放大倍数×目镜的放大倍数
讲授新课
光学显微镜的发展：
R.胡克在17世纪中期制做的复式显微镜
19世纪中期的显微镜
20世纪初期的显微镜
讲授新课

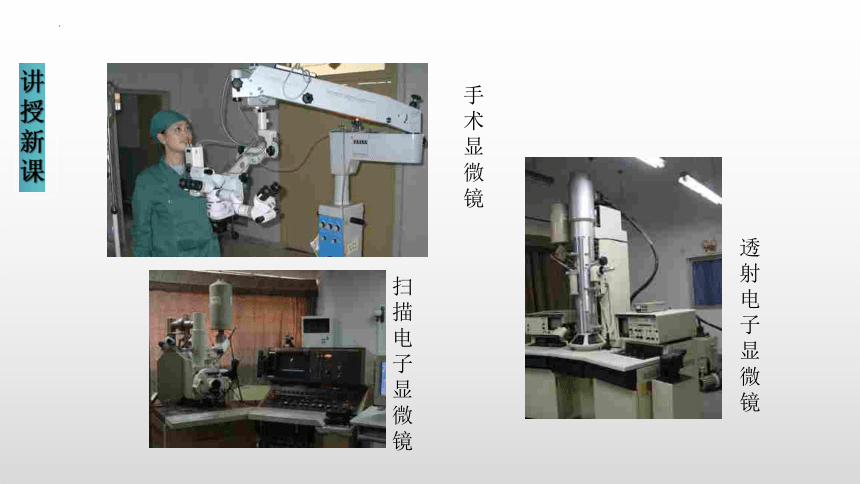

手术显微镜
扫描电子显微镜
透射电子显微镜
讲授新课
讲授新课
O
F物
O
F目(F物)
F目
第一次成像
远处物体
第二次成像
望远镜的光路图
物镜：相当于照相机，成倒立缩小的实像
目镜：相当于放大镜，成正立放大的虚像。最终是倒立放大的虚像。
讲授新课
望远镜
目镜：焦距较小，物距近（u＜f ），
成正立放大的虚像，相当于放大镜的镜头
物镜：焦距较大，物距远（u > 2f ），
成倒立缩小的实像，相当于照相机的镜头
物体发出或反射的光线
进入人眼被观察到
讲授新课
望远镜
牛顿制作的望远镜
伽利略制作的望远镜
现代的望远镜
讲授新课
显微镜与望远镜
显微镜 望远镜
物镜 相当于投影仪 相当于照相机
物镜成像 倒立，放大的实像 倒立，缩小的实像
目镜 相当于放大镜
目镜成像 正立，放大的虚像
讲授新课
物体离物镜很远，它的像却离物镜很近，根据凸透镜成像的规律可知，这样所成的像是缩小的！为什么使用望远镜观察物体时会感到物体放大了？
远处的月亮看起来很小
通过望远镜后看起来就变大了
讲授新课
视角
视角：从眼睛的中心向物体两端所引的两条直线的夹角叫做视角。
视角大小与什么因素有关？
a
a
讲授新课
视角大
视角大小与物体大小有关
a
视角小

讲授新课
视角小
视角大小还与物体到眼睛的远近有关
视角大
a

讲授新课
视角
视角的大小不仅与物体本身大小有关，还和物体到眼睛的距离有关。
目镜：焦距较小，物距近（u＜f ），成正立放大的虚像，相当于放大镜的镜头
物镜：焦距较大，物距远（u > 2f ），成倒立缩小的实像，相当于照相机的镜头
望远镜的物镜所成的像虽然比原来的物体小，但它离我们的眼睛很近，再加上目镜的放大作用，视角就可以变得很大。
讲授新课
物镜的口径
目镜的口径
物镜的口径
望远镜物镜的直径比我们眼睛的瞳孔大得多，这样它可以会聚更多的光，使得所成的像更加明亮。
讲授新课
探索宇宙
第一位把望远镜指向天空的是意大利物理学家伽利略。1609年，伽利略用自制的望远镜观察天体，以确凿的证据支持了哥白尼的“日心说”。他还第一个观察到了木星的卫星、太阳黑子和月球上的环形山。
讲授新课
探索宇宙
1846年，科学家根据牛顿发现的万有引力定律，预测天王星外还存在一颗未知的行星，并计算出了这颗行星的运动轨道。不久，人们用望远镜在预测的轨道上发现了这颗行星，它被命名为“海王星”。这一发现为万有引力定律提供了有力的支持。
讲授新课
探索宇宙
哈勃太空望远镜
射电望远镜
银河系
太阳系
地球和月球
随堂练习
1.由两组凸透镜组成的望远镜，关于它的物镜和目镜的成像原理，下列说法正确的是(　)
A．物镜成像原理与放大镜成像原理相似
B．物镜成像原理与照相机镜头成像原理相似
C．物镜成像原理与投影仪镜头成像原理相似
D．目镜成像原理与投影仪镜头成像原理相似
B
2. 显微镜的物镜和目镜起的作用相当于(　　)
A．照相机和放大镜　　 B．投影仪和放大镜
C．放大镜和照相机 D．放大镜和投影仪
B
随堂练习
3.(多选)生物课上常用的显微镜能对微小物体进行高倍放 大，它是利用了两个焦距不同的凸透镜分别做物镜和目镜，则物镜和目镜对被观察的物体所成的像是(　　)
A．物镜成倒立、放大的实像
B．物镜和目镜都成实像
C．物镜和目镜都成虚像
D．目镜成正立、放大的虚像
AD
课堂小结
谢 谢 观 看！
