第十六章 电压电阻 单元检测卷 2023-2024学年人教版物理九年级全册（无答案）

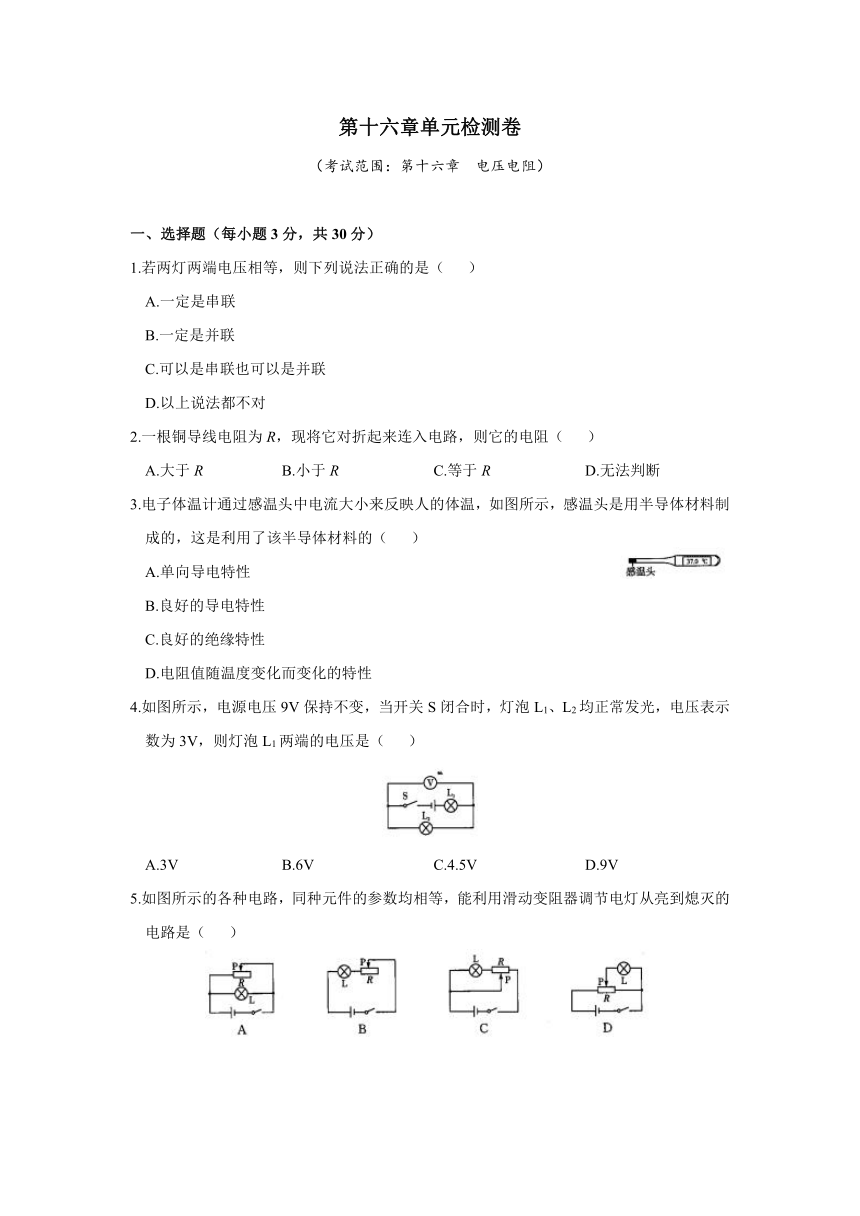

第十六章单元检测卷
（考试范围：第十六章 电压电阻）
一、选择题（每小题3分，共30分）
1.若两灯两端电压相等，则下列说法正确的是（ ）
A.一定是串联
B.一定是并联
C.可以是串联也可以是并联
D.以上说法都不对
2.一根铜导线电阻为R，现将它对折起来连入电路，则它的电阻（ ）
A.大于R B.小于R C.等于R D.无法判断
3.电子体温计通过感温头中电流大小来反映人的体温，如图所示，感温头是用半导体材料制成的，这是利用了该半导体材料的（ ）
A.单向导电特性
B.良好的导电特性
C.良好的绝缘特性
D.电阻值随温度变化而变化的特性
4.如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（ ）
A.3V B.6V C.4.5V D.9V
5.如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（ ）

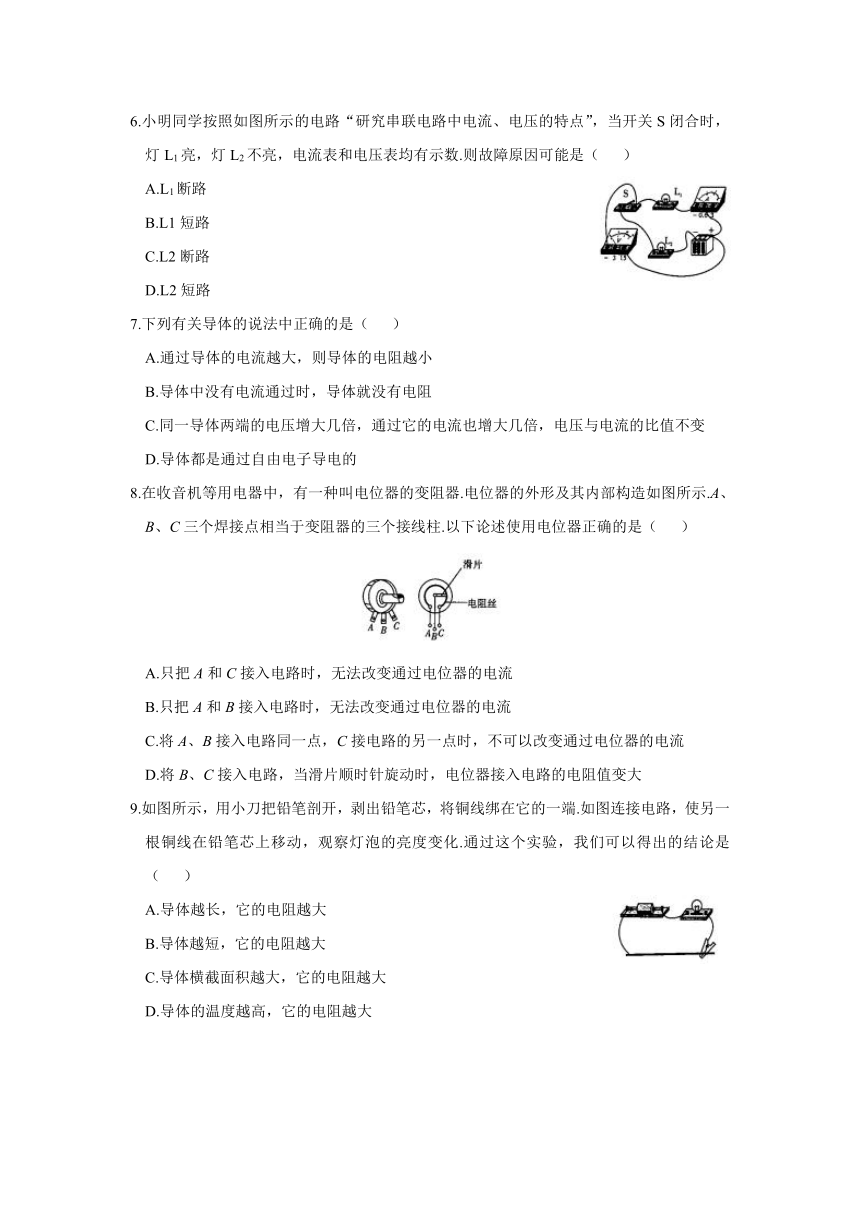

6.小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关S闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数.则故障原因可能是（ ）
A.L1断路
B.L1短路
C.L2断路
D.L2短路
7.下列有关导体的说法中正确的是（ ）
A.通过导体的电流越大，则导体的电阻越小
B.导体中没有电流通过时，导体就没有电阻
C.同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
D.导体都是通过自由电子导电的
8.在收音机等用电器中，有一种叫电位器的变阻器.电位器的外形及其内部构造如图所示.A、B、C三个焊接点相当于变阻器的三个接线柱.以下论述使用电位器正确的是（ ）
A.只把A和C接入电路时，无法改变通过电位器的电流
B.只把A和B接入电路时，无法改变通过电位器的电流
C.将A、B接入电路同一点，C接电路的另一点时，不可以改变通过电位器的电流
D.将B、C接入电路，当滑片顺时针旋动时，电位器接入电路的电阻值变大
9.如图所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端.如图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化.通过这个实验，我们可以得出的结论是（ ）
A.导体越长，它的电阻越大
B.导体越短，它的电阻越大
C.导体横截面积越大，它的电阻越大
D.导体的温度越高，它的电阻越大

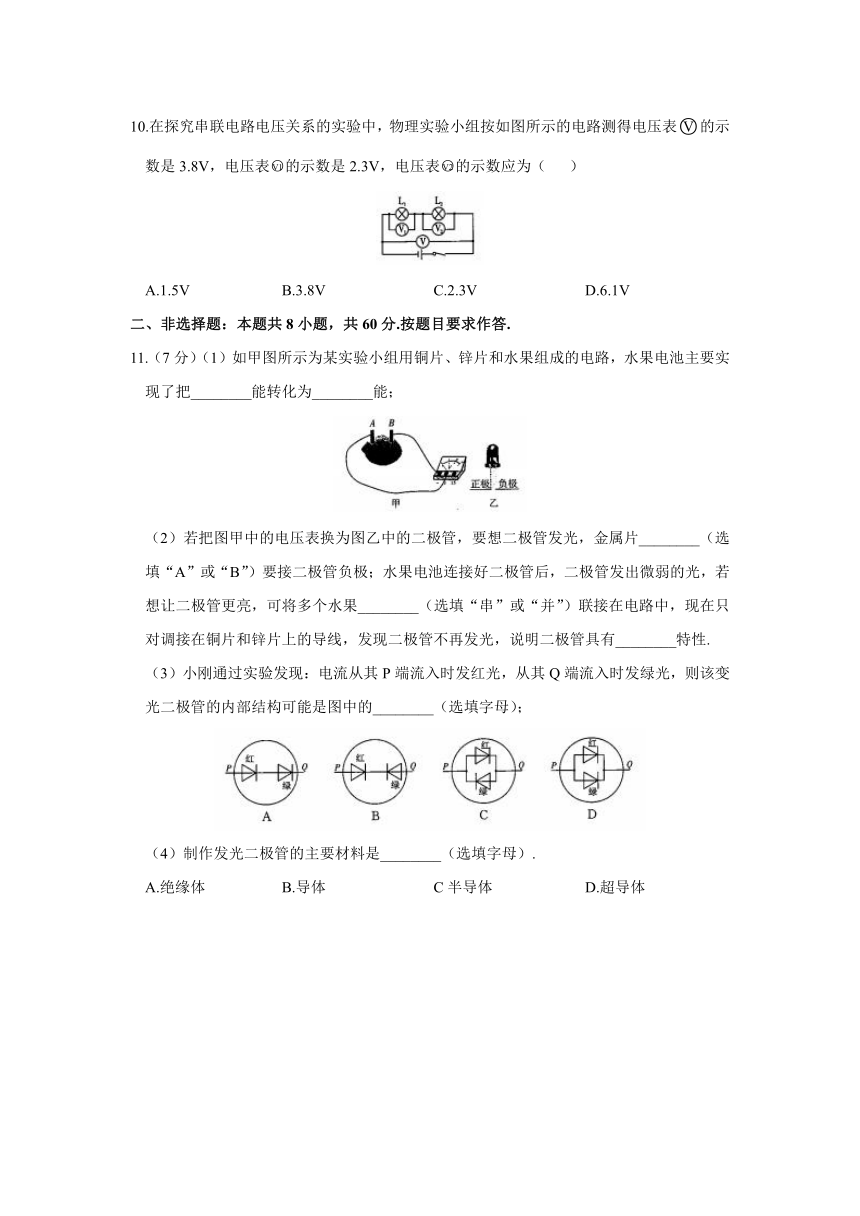

10.在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表的示数是3.8V，电压表的示数是2.3V，电压表的示数应为（ ）
A.1.5V B.3.8V C.2.3V D.6.1V
二、非选择题：本题共8小题，共60分.按题目要求作答.
11.（7分）（1）如甲图所示为某实验小组用铜片、锌片和水果组成的电路，水果电池主要实现了把________能转化为________能；
（2）若把图甲中的电压表换为图乙中的二极管，要想二极管发光，金属片________（选填“A”或“B”）要接二极管负极；水果电池连接好二极管后，二极管发出微弱的光，若想让二极管更亮，可将多个水果________（选填“串”或“并”）联接在电路中，现在只对调接在铜片和锌片上的导线，发现二极管不再发光，说明二极管具有________特性.
（3）小刚通过实验发现：电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的________（选填字母）；
（4）制作发光二极管的主要材料是________（选填字母）.
A.绝缘体 B.导体 C半导体 D.超导体

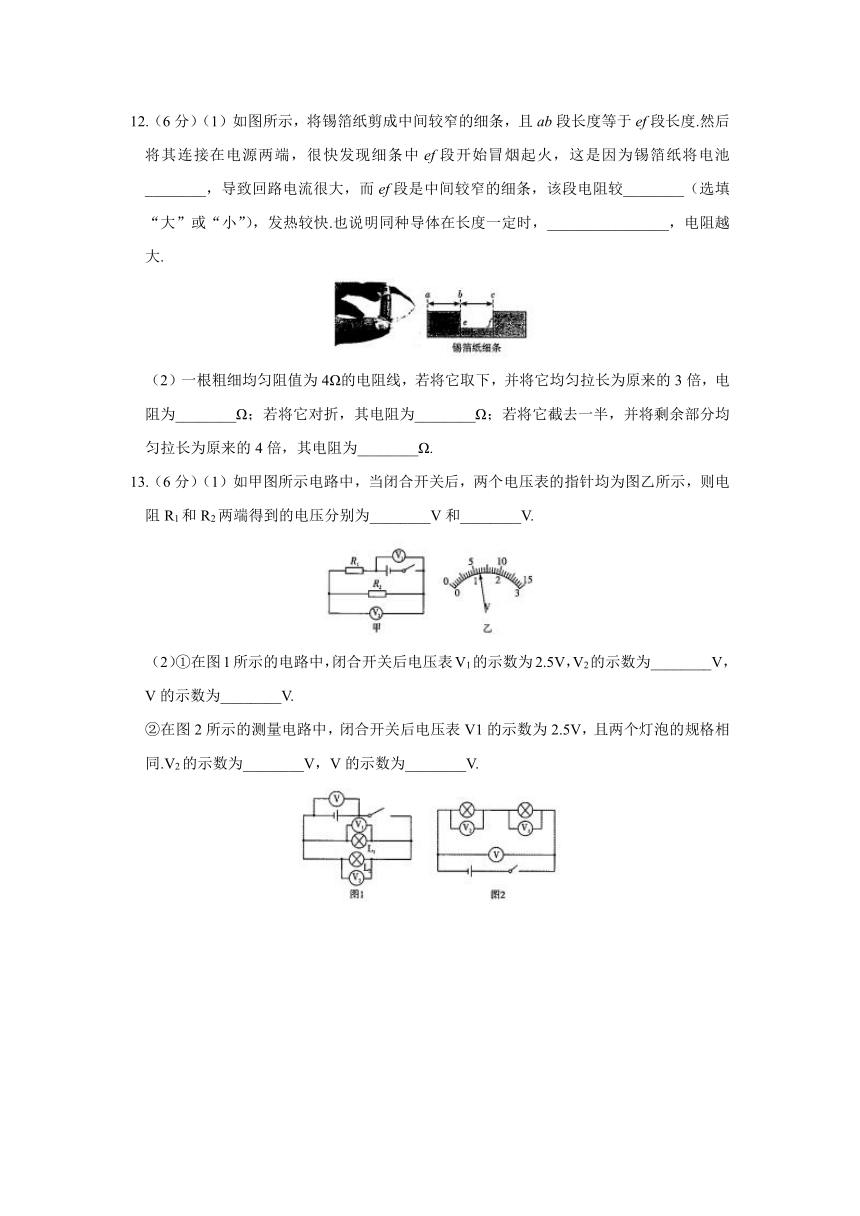

12.（6分）（1）如图所示，将锡箔纸剪成中间较窄的细条，且ab段长度等于ef段长度.然后将其连接在电源两端，很快发现细条中ef段开始冒烟起火，这是因为锡箔纸将电池________，导致回路电流很大，而ef段是中间较窄的细条，该段电阻较________（选填“大”或“小”），发热较快.也说明同种导体在长度一定时，________________，电阻越大.
（2）一根粗细均匀阻值为4Ω的电阻线，若将它取下，并将它均匀拉长为原来的3倍，电阻为________Ω；若将它对折，其电阻为________Ω；若将它截去一半，并将剩余部分均匀拉长为原来的4倍，其电阻为________Ω.
13.（6分）（1）如甲图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到的电压分别为________V和________V.
（2）①在图1所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为________V，V的示数为________V.
②在图2所示的测量电路中，闭合开关后电压表V1的示数为2.5V，且两个灯泡的规格相同.V2的示数为________V，V的示数为________V.
14.（5分）（1）如图1所示电路，闭合开关S后，两灯并联且均发光，则甲是________表，乙是________表（以上两空均选填“电流”或“电压”）.
（2）如图2，L1、L2是灯泡，闭合开关后，两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，则是电压表的是________，是电流表的是________，b表测量的是________________________.
15.（5分）（1）在图1所示的电路中，灯泡L1与L2串联，电压表测灯泡L1两端的电压.若想测量灯泡L2两端的电压，只需将电压表接在A点的那一端改接在C点上，这种接法可行吗？________.简要写出你的理由：________________________.
（2）在图2所示的电路中，电源电压恒定为3V，闭合开关S，电压表的示数如图3所示，则灯泡L2两端的电压是________V，灯泡L2两端的电压是________V.
16.（8分）小明同学对串联电路电压规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和.
【设计与进行实验】
（1）按图所示的电路图连接电路；
（2）闭合开关，排除故障，用电压表测出L2两端的电压；
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压，得出结论
【交流与评估】
（1）在连接电路时，开关必须________；
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是________或________；
（3）小明用上面的方法能否测出L2两端的电压？________，为什么？________________；
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是________________________________________________________________________，改进方法：__________________________________________________________________.
17.（14分）如图所示电路中，电源电压保持不变，当开关S1断开，S2闭合时，电压表的示数是3V；当开关S1闭合，S2断开时，电压表的读数是5V；当开关S1断开，S2断开时，电流表的读数是0.8A，求：
（1）灯L2两端的电压；
（2）灯L1两端的电压；
（3）当S1、S2断开时，流过灯泡L1与L2的电流之比.
18.（9分）小墩初三总复习时认识到，在研究影响电阻大小因素时，电阻大小也可以用电压的大小表示，于是他想重新设计一个实验证明：电阻大小与导体长度有关.实验室有符合要求的电池组、开关、电压表、刻度尺、导线若干及如图所示的四根电阻丝（）.
（1）应选用图中a和________两根电阻丝进行实验.
（2）请设计出实验电路图并写出主要实验步骤.
