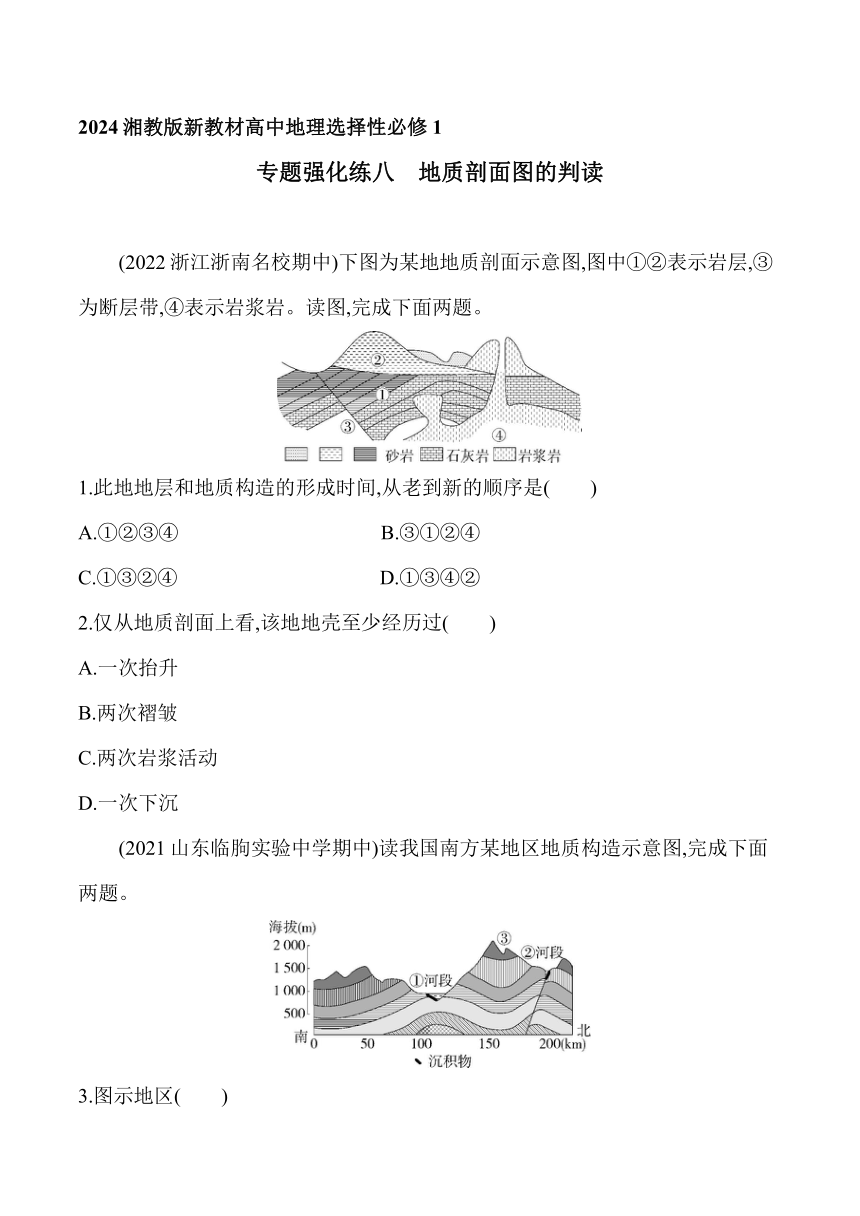

2024湘教版新教材高中地理选择性必修1同步练习--专题强化练八　地质剖面图的判读（含解析）

2024湘教版新教材高中地理选择性必修1
专题强化练八　地质剖面图的判读
(2022浙江浙南名校期中)下图为某地地质剖面示意图,图中①②表示岩层,③为断层带,④表示岩浆岩。读图,完成下面两题。
1.此地地层和地质构造的形成时间,从老到新的顺序是(　　)
A.①②③④　　　　　　　　　　B.③①②④
C.①③②④　　　　　　　　　　D.①③④②
2.仅从地质剖面上看,该地地壳至少经历过(　　)
A.一次抬升　　　　　　　　　　
B.两次褶皱
C.两次岩浆活动　　　　　　　　　　
D.一次下沉
　　(2021山东临朐实验中学期中)读我国南方某地区地质构造示意图,完成下面两题。

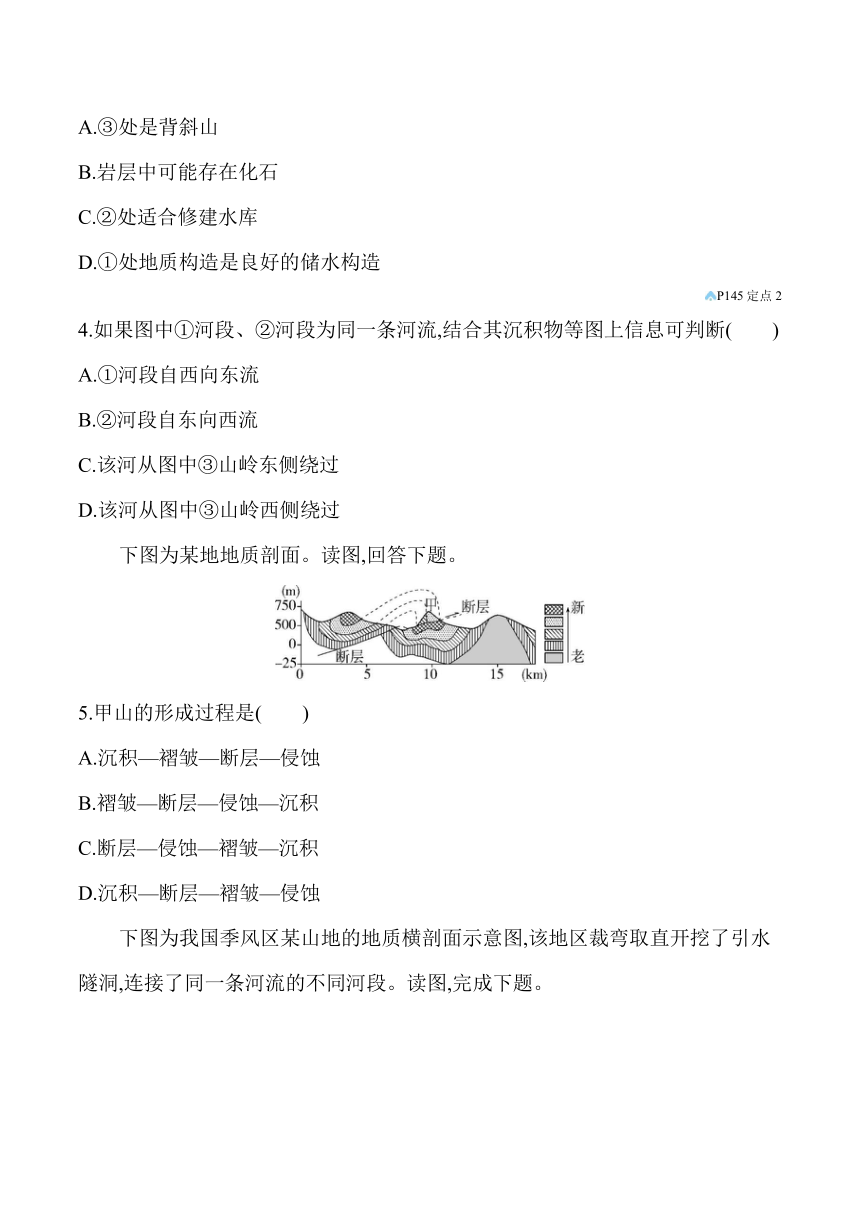

3.图示地区(　　)
A.③处是背斜山
B.岩层中可能存在化石
C.②处适合修建水库
D.①处地质构造是良好的储水构造
P145定点2
4.如果图中①河段、②河段为同一条河流,结合其沉积物等图上信息可判断(　　)
A.①河段自西向东流
B.②河段自东向西流
C.该河从图中③山岭东侧绕过
D.该河从图中③山岭西侧绕过
　　下图为某地地质剖面。读图,回答下题。
5.甲山的形成过程是(　　)
A.沉积—褶皱—断层—侵蚀
B.褶皱—断层—侵蚀—沉积
C.断层—侵蚀—褶皱—沉积
D.沉积—断层—褶皱—侵蚀
　　下图为我国季风区某山地的地质横剖面示意图,该地区裁弯取直开挖了引水隧洞,连接了同一条河流的不同河段。读图,完成下题。
6.关于图中地质构造的判断正确的是(　　)
A.甲位于向斜的槽部
B.隧道沿线地质条件稳定
C.图中的河谷均位于背斜构造之中
D.F1断层形成时间早于F2断层
答案与分层梯度式解析
1.C　图中①②表示岩层,且均有层理构造,为沉积岩,具有“上新下老”的时间顺序,因此①岩层早于②岩层;③为断层带,导致①岩层发生断裂错位,故应发生在①岩层形成之后,②岩层并没有断裂,应是在断裂错位后才沉积形成的;④是岩浆岩,其喷出后覆盖在②岩层上,说明其发生时间晚于②岩层形成。因此该地地层和地质构造的形成时间,从老到新的顺序是①③②④。
2.A　从该地地质剖面上看,①②岩层表面都遭受了侵蚀,侵蚀的发生说明当地地壳至少经历过一次抬升,A对;②岩层以下沉积岩层由水平变为弯曲,说明当地发生过褶皱,但根据岩层弯曲状况只能判断当地发生过一次褶皱,B错;④表示岩浆岩,且没有其他岩浆岩,说明当地发生了一次岩浆活动,C错;根据图中信息无法判断出当地地壳是否发生过下沉,D错。
3.B　据图可知,③处岩层向下弯曲,为向斜构造,该处为向斜山,A错误;图示地区岩层具有层理构造,应为沉积岩,可能存在化石,B正确;②处是断层,不适合修建水库,C错误;①处岩层向上弯曲,是背斜构造,是良好的储油构造,不利于储水,D错误。
4.C　图中河流沉积物在①河段位于南侧,说明南侧为堆积岸,根据北半球河流右岸侵蚀,左岸堆积的特征,可判断①河段河流自东向西流;同理可判断②河段河流自西向东流。因①河段、②河段为同一条河流,且②河段海拔高于①河段,所以该河必须从③山岭东侧绕过,故C正确。
5.A　首先沉积作用形成甲山的岩层;然后在地壳水平挤压作用下岩层发生弯曲褶皱;随着挤压作用的增大,岩层发生断裂错动;最后该处顶部及两侧岩石被侵蚀,造成部分岩层缺失,形成山地。
知识拓展　褶皱和断层形成的先后顺序
　　若一地区同时存在褶皱和断层,则一般情况下都是褶皱形成早于断层。岩层受挤压作用发生弯曲褶皱,挤压作用不断增大,超过岩层承受能力,则岩层会发生断裂错动,形成断层。若岩层在挤压作用下先发生断裂,则随着挤压作用的增大,断裂面两侧岩块会发生位移,而不会发生弯曲褶皱。
6.C　甲岩层向上拱起,是背斜构造,甲位于背斜的顶部,A错;隧道途经断层区域,地质条件不稳定,B错;图中的河谷处岩层均向上拱起,是背斜构造,C对;无法判断F1断层和F2断层形成的顺序,D错。
