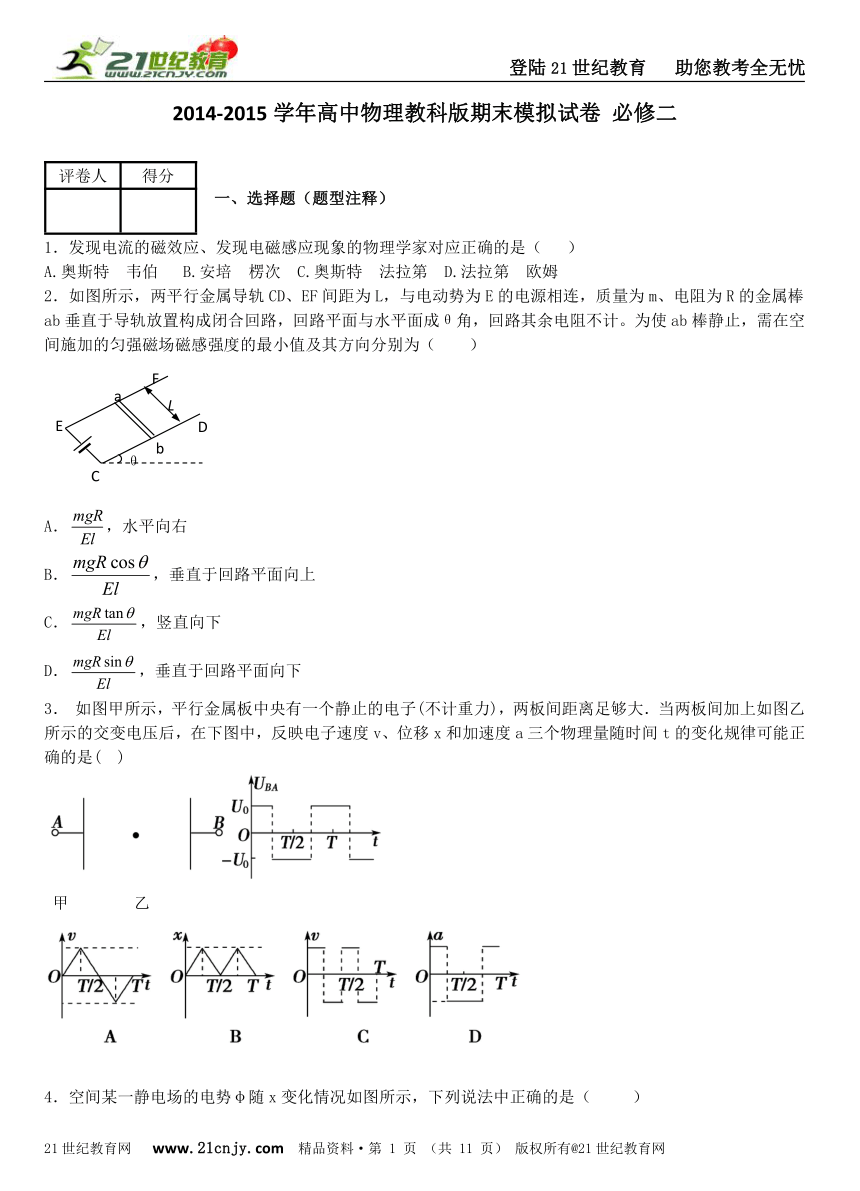

教科版2014-2015学年第一学期高中必修二物理期末模拟试卷

2014-2015学年高中物理教科版期末模拟试卷 必修二
评卷人
得分
一、选择题（题型注释）
1．发现电流的磁效应、发现电磁感应现象的物理学家对应正确的是（ ）
A.奥斯特 韦伯 B.安培 楞次 C.奥斯特 法拉第 D.法拉第 欧姆
2．如图所示，两平行金属导轨CD、EF间距为L，与电动势为E的电源相连，质量为m、电阻为R的金属棒ab垂直于导轨放置构成闭合回路，回路平面与水平面成θ角，回路其余电阻不计。为使ab棒静止，需在空间施加的匀强磁场磁感强度的最小值及其方向分别为（ ）【来源：21·世纪·教育·网】

A．，水平向右
B．，垂直于回路平面向上
C．，竖直向下
D．，垂直于回路平面向下
3． 如图甲所示，平行金属板中央有一个静止的电子(不计重力)，两板间距离足够大．当两板间加上如图乙所示的交变电压后，在下图中，反映电子速度v、位移x和加速度a三个物理量随时间t的变化规律可能正确的是( )www.21-cn-jy.com21·世纪*教育网
甲 乙

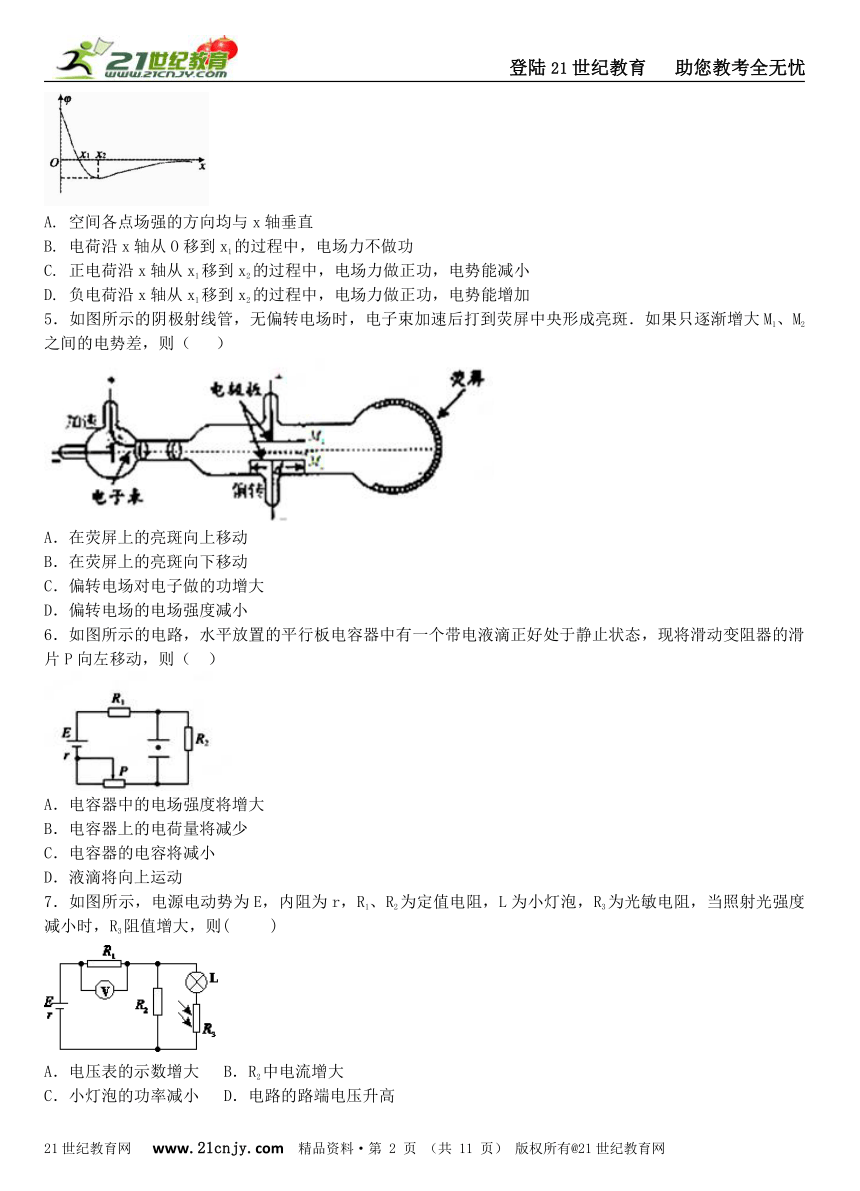

4．空间某一静电场的电势φ随x变化情况如图所示，下列说法中正确的是（ ）
A. 空间各点场强的方向均与x轴垂直
B. 电荷沿x轴从O移到x1的过程中，电场力不做功
C. 正电荷沿x轴从x1移到x2的过程中，电场力做正功，电势能减小
D. 负电荷沿x轴从x1移到x2的过程中，电场力做正功，电势能增加
5．如图所示的阴极射线管，无偏转电场时，电子束加速后打到荧屏中央形成亮斑．如果只逐渐增大M1、M2之间的电势差，则（ ）【来源：21·世纪·教育·网】
A．在荧屏上的亮斑向上移动
B．在荧屏上的亮斑向下移动
C．偏转电场对电子做的功增大
D．偏转电场的电场强度减小
6．如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P向左移动，则（ ）
A．电容器中的电场强度将增大
B．电容器上的电荷量将减少
C．电容器的电容将减小
D．液滴将向上运动
7．如图所示，电源电动势为E，内阻为r，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度减小时，R3阻值增大，则( ) 【版权所有：21教育】
A．电压表的示数增大 B．R2中电流增大
C．小灯泡的功率减小 D．电路的路端电压升高

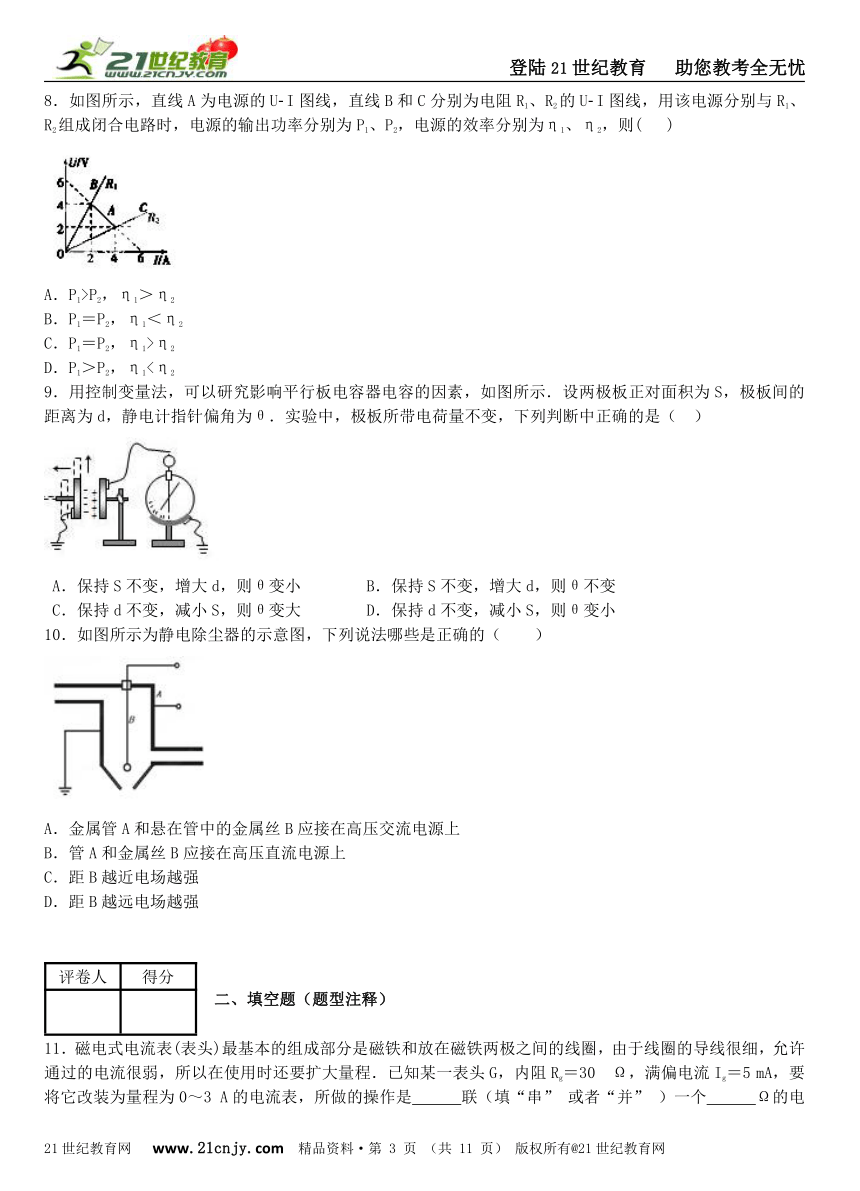

8．如图所示，直线A为电源的U-I图线，直线B和C分别为电阻R1、R2的U-I图线，用该电源分别与R1、R2组成闭合电路时，电源的输出功率分别为P1、P2，电源的效率分别为η1、η2，则( )21教育名师原创作品
A．P1>P2，η1＞η2
B．P1＝P2，η1＜η2
C．P1＝P2，η1>η2
D．P1＞P2，η1<η2
9．用控制变量法，可以研究影响平行板电容器电容的因素，如图所示．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，下列判断中正确的是（ ）
A．保持S不变，增大d，则θ变小 B．保持S不变，增大d，则θ不变
C．保持d不变，减小S，则θ变大 D．保持d不变，减小S，则θ变小
10．如图所示为静电除尘器的示意图，下列说法哪些是正确的（ ）
A．金属管A和悬在管中的金属丝B应接在高压交流电源上
B．管A和金属丝B应接在高压直流电源上
C．距B越近电场越强
D．距B越远电场越强
评卷人
得分
二、填空题（题型注释）
11．磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻Rg＝30 Ω，满偏电流Ig＝5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是 联（填“串” 或者“并” ）一个 Ω的电阻21cnjy.com

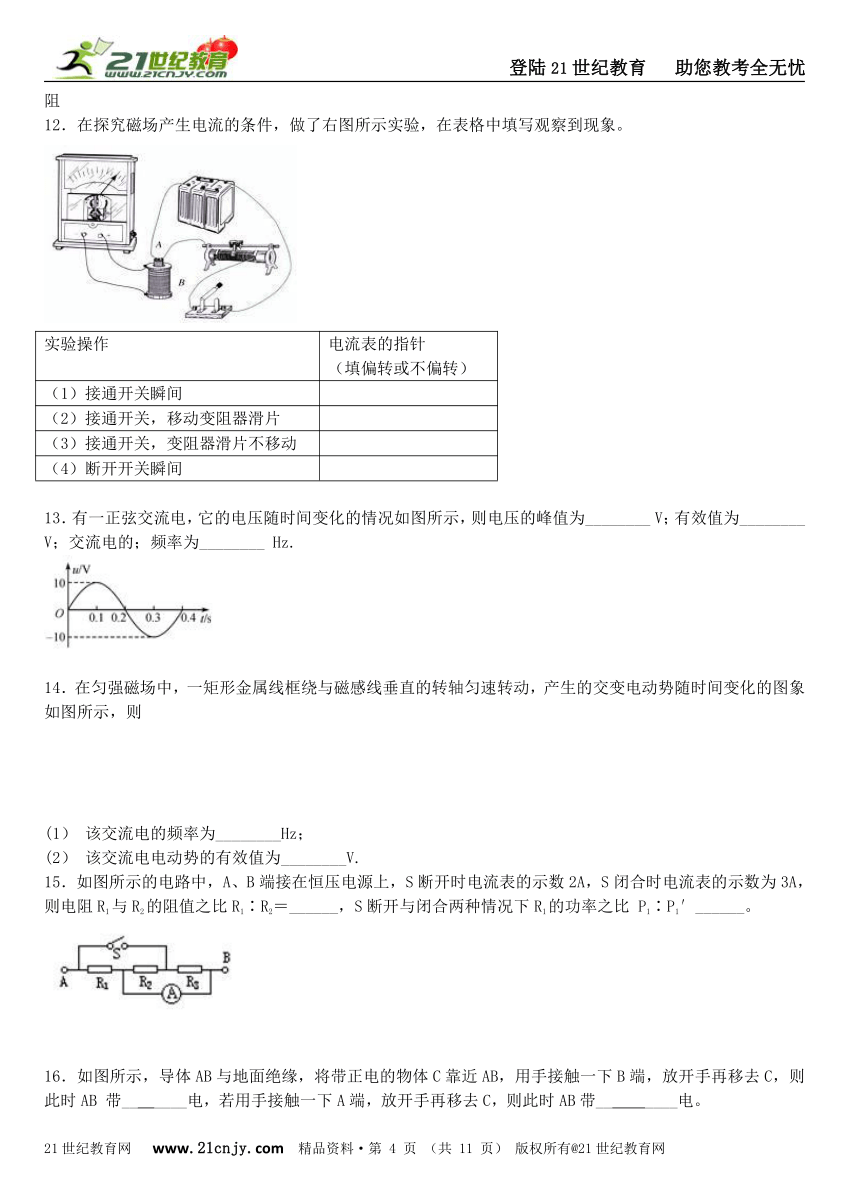

12．在探究磁场产生电流的条件，做了右图所示实验，在表格中填写观察到现象。
实验操作
电流表的指针
（填偏转或不偏转）
（1）接通开关瞬间
（2）接通开关，移动变阻器滑片
（3）接通开关，变阻器滑片不移动
（4）断开开关瞬间
13．有一正弦交流电，它的电压随时间变化的情况如图所示，则电压的峰值为________ V；有效值为________ V；交流电的；频率为________ Hz.2-1-c-n-j-y【出处：21教育名师】21教育网
14．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，产生的交变电动势随时间变化的图象如图所示，则www-2-1-cnjy-com
(1） 该交流电的频率为________Hz；
(2） 该交流电电动势的有效值为________V.
15．如图所示的电路中，A、B端接在恒压电源上，S断开时电流表的示数2A，S闭合时电流表的示数为3A，则电阻R1与R2的阻值之比R1∶R2＝______，S断开与闭合两种情况下R1的功率之比 P1∶P1′______。

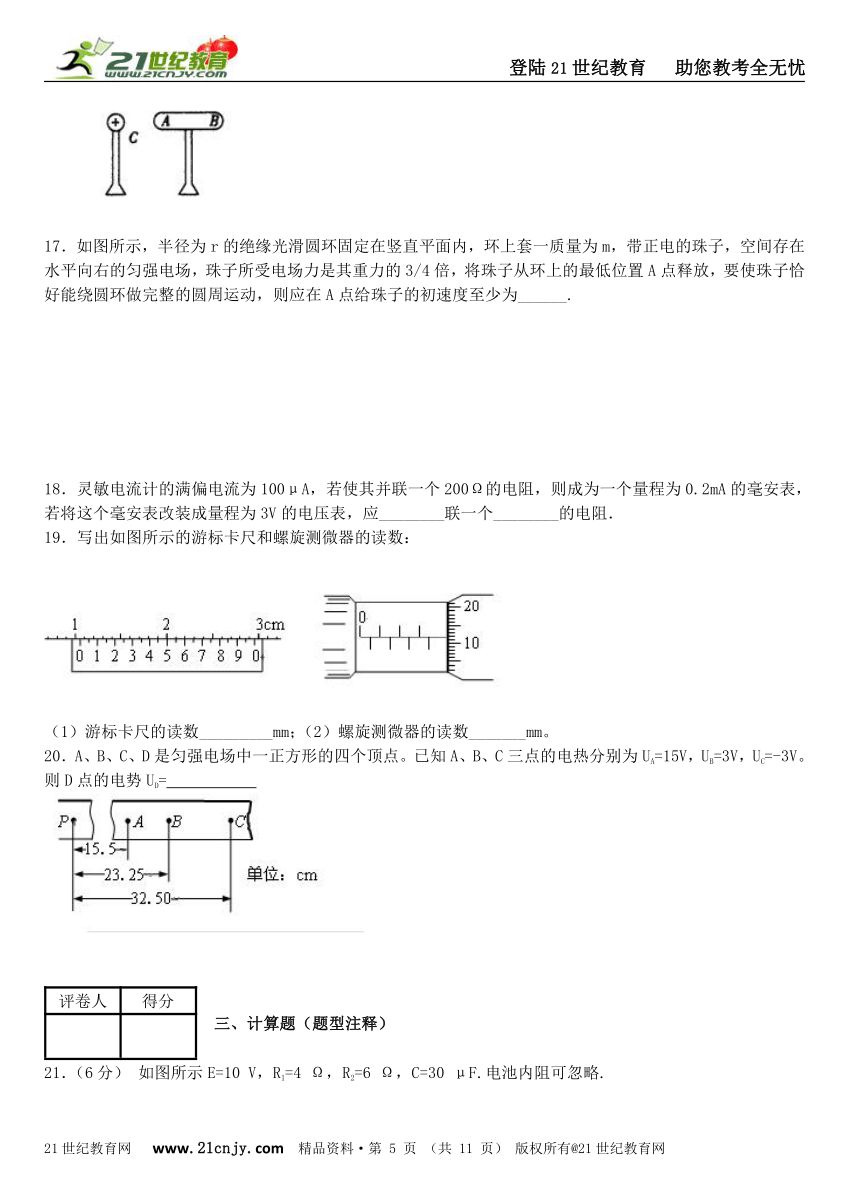

16．如图所示，导体AB与地面绝缘，将带正电的物体C靠近AB，用手接触一下B端，放开手再移去C，则此时AB 带__ ____电，若用手接触一下A端，放开手再移去C，则此时AB带__ ____电。21世纪教育网版权所有
17．如图所示，半径为r的绝缘光滑圆环固定在竖直平面内，环上套一质量为m，带正电的珠子，空间存在水平向右的匀强电场，珠子所受电场力是其重力的3/4倍，将珠子从环上的最低位置A点释放，要使珠子恰好能绕圆环做完整的圆周运动，则应在A点给珠子的初速度至少为______.2-1-c-n-j-y
18．灵敏电流计的满偏电流为100μA，若使其并联一个200Ω的电阻，则成为一个量程为0.2mA的毫安表，若将这个毫安表改装成量程为3V的电压表，应________联一个________的电阻．www-2-1-cnjy-com
19．写出如图所示的游标卡尺和螺旋测微器的读数：
（1）游标卡尺的读数_________mm；（2）螺旋测微器的读数_______mm。
20．A、B、C、D是匀强电场中一正方形的四个顶点。已知A、B、C三点的电热分别为UA=15V，UB=3V，UC=-3V。则D点的电势UD=
评卷人
得分
三、计算题（题型注释）
21．（6分） 如图所示E=10 V，R1=4 Ω，R2=6 Ω，C=30 μF.电池内阻可忽略.
(1)闭合开关S，求稳定后通过R1的电流.
(2)然后将开关S断开，求此后流过R1的总电量.
评卷人
得分
四、实验题
22．有一待测的电阻器Rx，其阻值约在40～50Ω之间，实验室准备用来测量该电阻值的实验器材有：
电压表V(量程0～10 V，内电阻约20 kΩ) ;
电流表A1,（量程0～500 mA，内电阻约20Ω);
电流表A2,（量程0～300 mA，内电阻约4Ω) ;
滑动变阻器R1,（最大阻值为10Ω,额定电流为2 A);
滑动变阻器R2（最大阻值为250Ω，额定电流为0.1 A);
直流电源E（电动势为9V，内电阻约为0. 5Ω);
开关及若干导线．
实验要求电表读数从零开始变化，并能多测出几组电流、电压值，以便画出I－U图线．
(1)电流表应选用 ．(2）滑动变阻器选用 （选填器材代号）).
(3)请在如图甲所示的方框内画出实验电路图，并将图乙中器材连成符合要求的电路．
参考答案
1．C
【解析】
试题分析：首先发现电流磁效应的科学家是奥斯特；发现电磁感应现象的科学家是法拉第,故C正确；
考点：考查了物理学史
2．D
【解析】
试题分析：ab棒静止,则ab棒所受的安培力与重力沿斜面向下的分力平衡，由F=BILsinθ得当安培力沿斜面向上时，匀强磁场的磁感应强度最小。即mgsinθ＝BIL 由闭合电路欧姆定律：I＝，得B＝21教育网21cnjy.com21世纪教育网版权所有
D正确。
考点：本题考查共点力平衡条件，安培力。
3．AD
【解析】
试题分析：由图像知：两板所加的电压为时,两板间为匀强电场且场强大小为，当两板所加电压为－时，两板间电场为匀强电场且场强大小为－，电子在一个周期的时间内第一个做匀加速直线运动，第二个内，做匀减速直线运动到速度为零，第三个内反向做匀加速直线运动，第四个内做反向匀减速直线运动，回到出发点，AD正确。2·1·c·n·j·y
考点：本题考查带电粒子在电场中的运动。
4．C
【解析】
试题分析：由图看出x轴上各点电势不相等，所以x轴不是一条势线，所以空间各点场强的方向不全与x轴垂直，A错误；由图可知，OX1两点的电势差不相等，则由W＝Eq知，电场力做功，B错误；由图知x1x2两点的电势差为正，则正电荷沿x轴从x1移到x2的过程中，电场力做正功，电势能减小，C正确；负电荷沿x轴从x1移到x2的过程中，电场力做负功，电势能增加，D错误。21cnjy.comwww.21-cn-jy.com【出处：21教育名师】
考点：本题考查电场力做功。
5．AC
【解析】
试题分析：电子束在偏转电场中做类平抛运动，运动的时间不发生变化，逐渐增大M1、M2之间的电势差，根据，则偏转电场的电场强度增大，D错误；根据W＝Uq，偏转电场对电子做的功增大，C正确；电子在偏转电场中所受的电场力向上，在荧光屏上的亮斑向上移动，A正确，B错误。21·cn·jy·com【来源：21·世纪·教育·网】
考点：本题考查带电粒子在电场中的偏转。
6．B
【解析】
试题分析：将滑动变阻器的滑片P向左移动，则滑动变阻器连入电路的电阻变大，根据“并同串反”，R2与滑变等效串联，则R2两端电压降低，电容器与R2并联，则电容器两端电压降低：2·1·c·n·j·y21·世纪*教育网
根据，则电容器两板间的电场强度降低，A错误；
根据得Q＝CU，电容器上的电荷量将减小，B正确；
电容器的结构没有发生变化，则电容器的电容不变，C错误；
液滴所受的电场力F＝Eq将减小，小于所受的重力，液滴将向下运动，D错误。
考点：本题考查闭合电路的动态分析、电容器的动态分析。
7．BCD
【解析】
试题分析：R3阻值增大，根据“并同串反”，电压表与R3等效串联，则电压表的示数减小，A错误；R2与R3等效并联，则R3中的电流增大，B正确；小灯泡与R3串联，则小灯泡的功率减小，C正确；内阻与R3等效串联，则内阻两端电压降低，则根据E＝U内+U外，则U外升高，D正确。21·世纪*教育网21·cn·jy·com
考点：本题考查闭合电路的动态分析。
8．C
【解析】
试题分析：由图线知：用该电源与R1组成闭合电路时，路端电压为4V，电路中的电流为2A，电源的输出功率为8W，电源的总功率为12W。电源的效率为：66.7％；用该电源与R2组成闭合电路时，路端电压为2V，电路中的电流为4A，电源的输出功率为8W，电源的总功率为24W，电源的效率为33％，则C正确。www-2-1-cnjy-com21世纪教育网版权所有21教育名师原创作品
考点：本题考查U—I图像。
9．C
【解析】
试题分析：由 得：
保持S不变，增大d，C减小，U增大，则θ变大，AB错误；
保持d不变，减小S，C减小，U增大，则θ变大，C正确，D错误。
考点：本题考查电容器的动态分析。
10．BC
【解析】
试题分析：金属管A和悬在管中的金属丝B应接在高压直流电源上，尘士受力方向不变，A错误，B正确；管中电场不是匀强电场，距B越近电场越强，C正确，D错误。【版权所有：21教育】
考点：本题考查电场强度。
11．并；0.05
【解析】
试题分析：改装成电流表是要扩大电流的量程，使用并联电路的分流原理；要并联的阻值为：；
考点：考查了电流的改装
12．偏转；偏转；不偏转；偏转
【解析】
试题分析：（1）接通开关瞬间，穿过副线圈磁通量增加，产生感应电流，则电流表指针偏转．
（2）接通开关，移动变阻器滑片，原线圈中电流变化，则穿过副线圈的磁通量变化，产生感应电流，电流表指针偏转．【来源：21cnj*y.co*m】21教育网21*cnjy*com
（3）接通开关，变阻器滑片不移动，原线圈中的电流不变，穿过副线圈的磁通量不变，不产生感应电流，电流表指针不偏转．【出处：21教育名师】2·1·c·n·j·y
（4）断开开关瞬间，穿过副线圈磁通量减小，产生感应电流，电流表指针偏转．
考点：考查了探究磁场产生电流的条件实验
13．10 v ； V或7.07 v ； 2.5Hz
【解析】
试题分析：由图可知，该交流电的电压最大值为：，所以有效值为：，周期为0.4s，所以有：
考点：正弦式电流的图象和三角函数表达式；正弦式电流的最大值和有效值、周期和频率
14． 50；220
【解析】
试题分析: 由图可知，频率为：f=1/T=50Hz，有效值为：。
考点：交流电
15．1：2； 1：1
【解析】
试题分析: S断开时，电阻R1直接接入电源，则I1=U/R1＝2A①
S闭合时，三个电阻并联，电流表测量的是通过电阻R1和R2的总电流，则I2=U/R1+U/R2＝3A②21*cnjy*com2-1-c-n-j-y
由①②解得：R1/R2=1/2
S断开与闭合两种情况下通过R1的电流不变，根据P=I2R可知，两种情况下R1的功率相等，即
P1/P1′=1/1
考点：串联电路和并联电路
16．负；负。
【解析】
试题分析：无论用手摸哪一端，只要用手摸导体AB，则AB与人体就组成了一个新的导体，在这个导体中，AB就变成了近端，人体变成了远端，故AB就带负电，人体就带正电。www.21-cn-jy.com
考点：感应起电。
17．
【解析】
试题分析: 珠子恰好能绕圆环做完整的圆周运动，当小珠运动到P点时，速度最小时，所受合力是重力和电场力的合力，充当向心力。　　21*cnjy*com
由向心力公式：，得：
向心力与竖直方向的夹角的正切：，得θ=37°
从A点运动到P点过程中，由动能定理：，解得：
考点： 向心力
18． 串联；1.49×104Ω
【解析】
试题分析: 改装成电流表要并联的阻值为：IgRg=R（IA-Ig），则微安表的内阻，毫安表的内阻 改装成电压表要串联的阻值为：。【来源：21cnj*y.co*m】【来源：21cnj*y.co*m】
考点：电表的改装
19． 52.35；3.852-3.854
【解析】
试题分析: （1）据游标卡尺的读数方法，主尺部分读数为：52mm，该游标卡尺是20分度的，游标尺上每一刻度为0.05mm，现在是第7刻度与主尺刻度对齐，则游标尺读数为：0.05×7mm=0.35mm，所以总的读数为52.35mm。【版权所有：21教育】
（2）据螺旋测微器的读数方法，固定部分读数为：3.5mm，旋转部分读数为：35.3×0.01mm=0.353mm，所以总的读数为：3.853mm。21教育名师原创作品
考点： 游标卡尺； 螺旋测微器
20．9V
【解析】
试题分析：匀强电场中，沿着任意方向每前进相同的距离，电势变化都相等，故连接AC，将AC三等分，标上三等分点E、F，则根据匀强电场中沿电场线方向相等距离，电势差相等可知，E点的电势为3V，F点的电势为9V．连接BE，则BE为一条等势线，根据几何知识可知，，则DF也是一条等势线，所以D点电势．21*cnjy*com
过A点作出垂直于BE的有向线段，由高电势点A直向BE，如图中红线所示，即为电场线．
考点：考查了电势，电势差，等势面
21．1A 1.2×10-4C
【解析】
试题分析： (1)电路稳定之后，电容器所在的支路上无电流通过，因此R1与R2串联，C两端的电压即为R2两端的电压：由欧姆定律得通过R1的电流：
C两端电压：Uc1=IR2=6 V
C所带电荷量:Qc1=CU1=30×10-6×6 C=1.8×10-4C
(2)开关S断开稳定后，总电流为零
电容器两端电压为: Uc2=E，
所带电荷量Qc2=CE=30×10-6×10 C=3×10-4C
通过R1的电荷量，即为电容器增加的电荷量:△Q=Q2-Q1=1.2×10-4C
考点：本题考查含容电路的计算.
22．(1 )A2 (2)R1 (3）电路图如解析.
【解析】
试题分析：要求电表读数从零开始变化，并能多测出几组电流、电压值，控制电路应选用分压电路,则待测电阻两端的最大电压约为9V,通过的最大电流约为0.2A,电流表应选A2,为方便调节,滑变应选用,R1.电压表的内阻远远大于待测电阻的阻值,应选用电流表的外接法.电路如图:　　21*cnjy*com21·cn·jy·com
考点：本题考查电阻的测量.
