15．2电流和电路
考点1电流
如图所示的电路中，通过小灯泡的电流方向是　 　的，通过小灯泡的自由电子定向移动的方向是　 　的。（均选填“从A到B”或“从B到A”）
下列关于电流的说法正确的是（ ）
A．导体中只要有自由电子，就能形成电流
B．大量电荷的移动形成电流
C．正、负电荷同时向相反方向定向移动不能形成电流
D．无论正、负电荷，只要它们定向移动就能形成电流
下列关于电流方向的说法正确的是（ ）
A．电流的方向就是自由电子定向移动的方向
B．电流的方向就是正电荷的运动方向
C．在金属导体中，电流的方向与自由电子定向移动的方向相反
D．在金属导体中，电流的方向与正电荷定向移动的方向相反
如图所示，甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来，下列说法正确的是（ ）
A．电流方向是从乙到甲，自由电子运动方向是从甲到乙
B．电流方向是从甲到乙，自由电子运动方向是从乙到甲
C．电流方向是从乙到甲，自由电子运动方向是从乙到甲
D．电流方向是从甲到乙，自由电子运动方向是从甲到乙
考点2 电路的构成
电路通常由提供电能的　 　、消耗电能的　 　、控制电路的　 　和导线四部分构成；　 　（选填“能”或“不能”）用导线直接把电源正、负极相连；给充电宝充电时，充电宝相当于电路中的　 　。

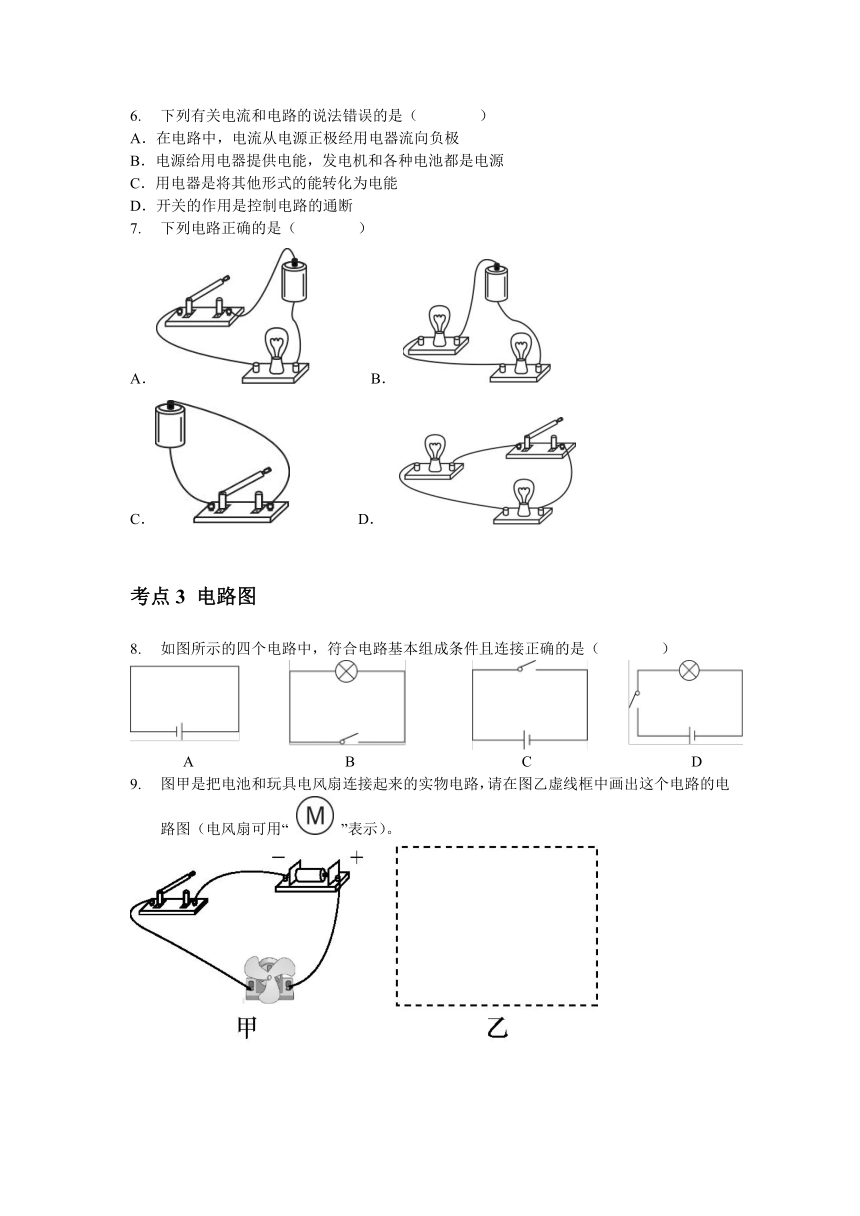

下列有关电流和电路的说法错误的是（ ）
A．在电路中，电流从电源正极经用电器流向负极
B．电源给用电器提供电能，发电机和各种电池都是电源
C．用电器是将其他形式的能转化为电能
D．开关的作用是控制电路的通断
下列电路正确的是（ ）
A． B．
C． D．
考点3 电路图
如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
A B C D
图甲是把电池和玩具电风扇连接起来的实物电路，请在图乙虚线框中画出这个电路的电路图（电风扇可用“ ”表示）。

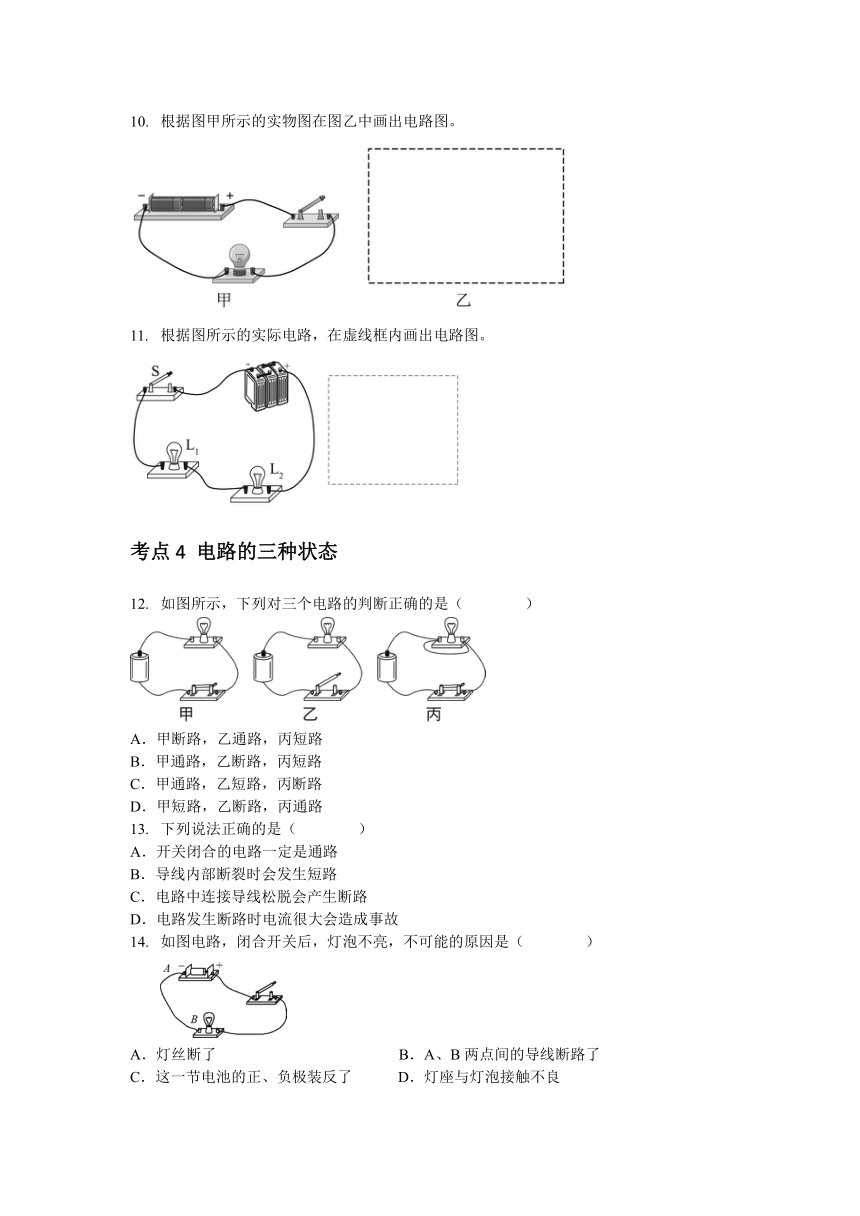

根据图甲所示的实物图在图乙中画出电路图。
根据图所示的实际电路，在虚线框内画出电路图。
考点4 电路的三种状态
如图所示，下列对三个电路的判断正确的是（ ）
A．甲断路，乙通路，丙短路
B．甲通路，乙断路，丙短路
C．甲通路，乙短路，丙断路
D．甲短路，乙断路，丙通路
下列说法正确的是（ ）
A．开关闭合的电路一定是通路
B．导线内部断裂时会发生短路
C．电路中连接导线松脱会产生断路
D．电路发生断路时电流很大会造成事故
如图电路，闭合开关后，灯泡不亮，不可能的原因是（ ）
A．灯丝断了 B．A、B两点间的导线断路了
C．这一节电池的正、负极装反了 D．灯座与灯泡接触不良

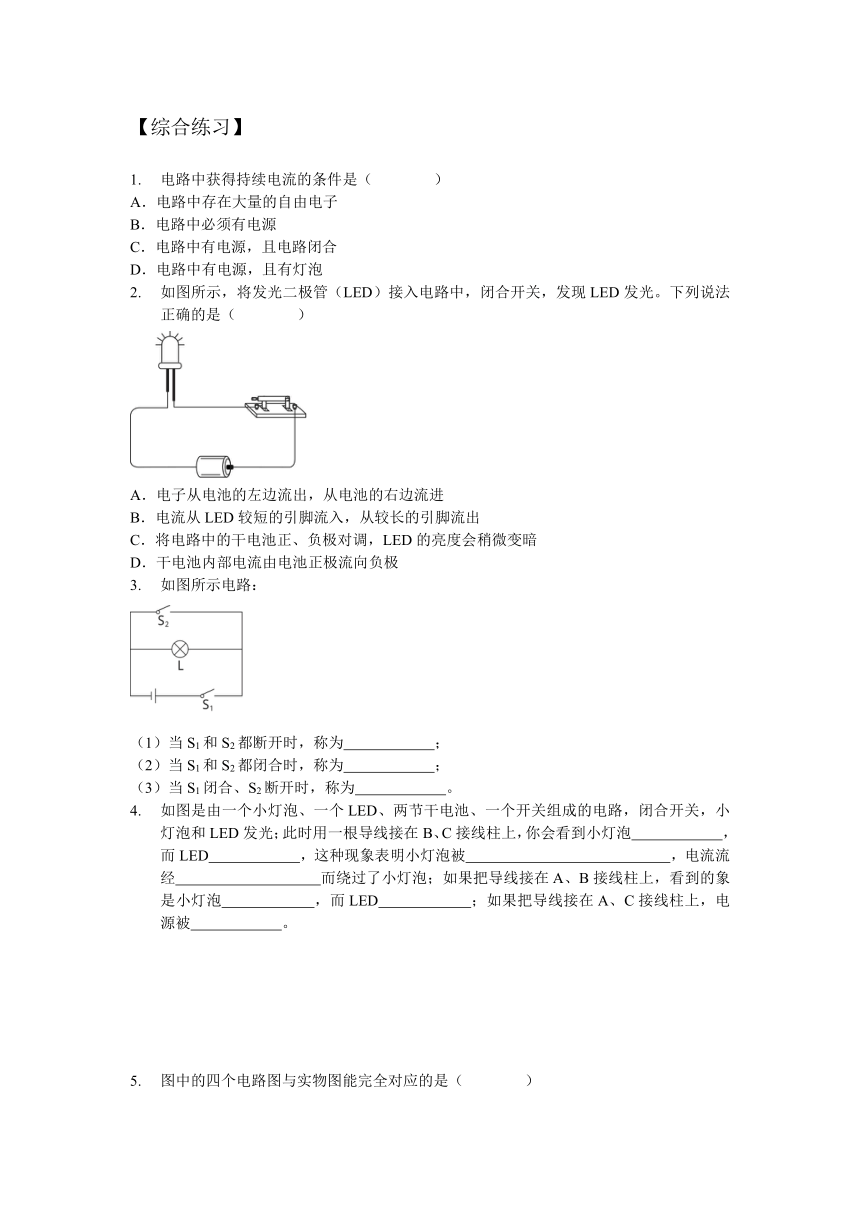

【综合练习】
电路中获得持续电流的条件是（ ）
A．电路中存在大量的自由电子
B．电路中必须有电源
C．电路中有电源，且电路闭合
D．电路中有电源，且有灯泡
如图所示，将发光二极管（LED）接入电路中，闭合开关，发现LED发光。下列说法正确的是（ ）
A．电子从电池的左边流出，从电池的右边流进
B．电流从LED较短的引脚流入，从较长的引脚流出
C．将电路中的干电池正、负极对调，LED的亮度会稍微变暗
D．干电池内部电流由电池正极流向负极
如图所示电路：
（1）当S1和S2都断开时，称为　 　；
（2）当S1和S2都闭合时，称为　 　；
（3）当S1闭合、S2断开时，称为　 　。
如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路，闭合开关，小灯泡和LED发光；此时用一根导线接在B、C接线柱上，你会看到小灯泡　 　，而LED　 　，这种现象表明小灯泡被　 　，电流流经　 而绕过了小灯泡；如果把导线接在A、B接线柱上，看到的象是小灯泡　 　，而LED　 　；如果把导线接在A、C接线柱上，电源被　 　。

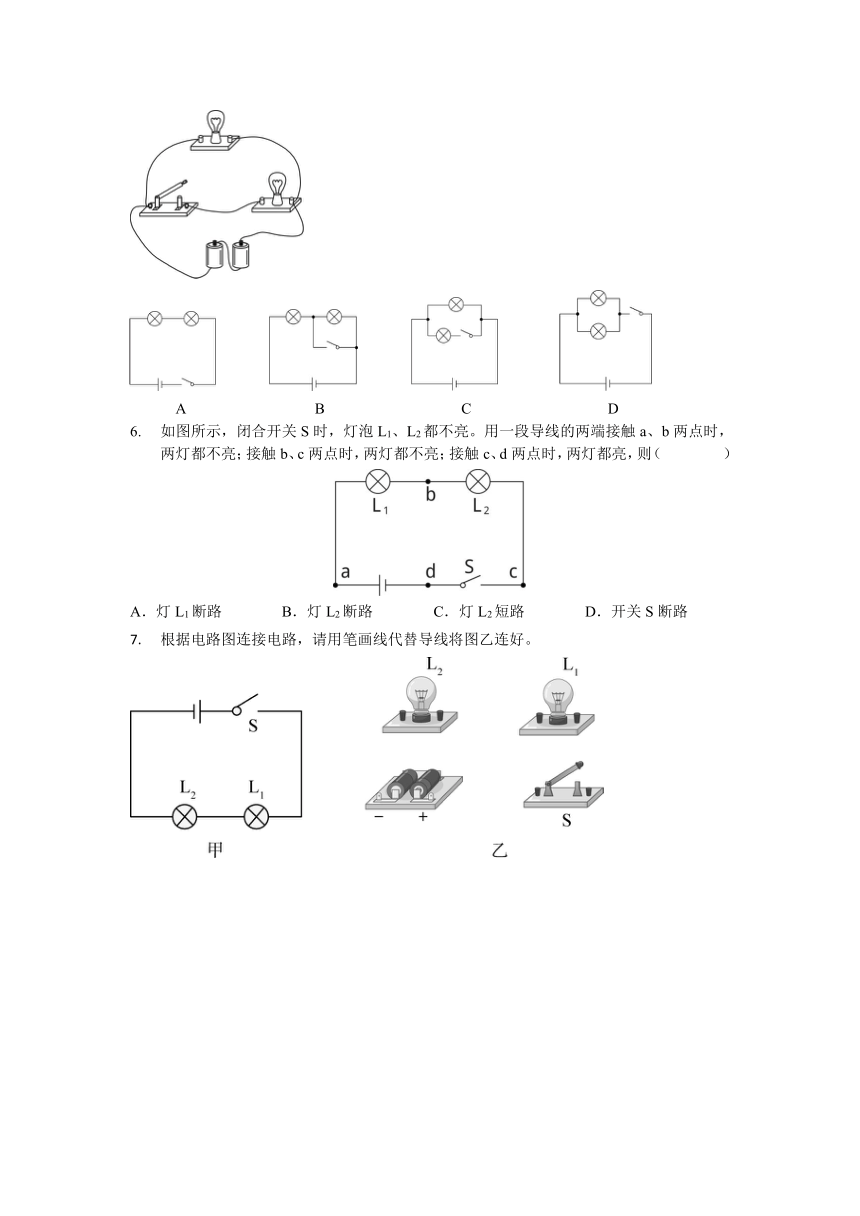

图中的四个电路图与实物图能完全对应的是（ ）
A B C D
如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，则（ ）
A．灯L1断路 B．灯L2断路 C．灯L2短路 D．开关S断路
根据电路图连接电路，请用笔画线代替导线将图乙连好。
15．2电流和电路(答案)
考点1电流
如图所示的电路中，通过小灯泡的电流方向是　 　的，通过小灯泡的自由电子定向移动的方向是　 　的。（均选填“从A到B”或“从B到A”）
【答案】从B到A；从A到B
下列关于电流的说法正确的是（ ）
A．导体中只要有自由电子，就能形成电流
B．大量电荷的移动形成电流
C．正、负电荷同时向相反方向定向移动不能形成电流
D．无论正、负电荷，只要它们定向移动就能形成电流
【答案】D
下列关于电流方向的说法正确的是（ ）
A．电流的方向就是自由电子定向移动的方向
B．电流的方向就是正电荷的运动方向
C．在金属导体中，电流的方向与自由电子定向移动的方向相反
D．在金属导体中，电流的方向与正电荷定向移动的方向相反
【答案】C
如图所示，甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来，下列说法正确的是（ ）
A．电流方向是从乙到甲，自由电子运动方向是从甲到乙
B．电流方向是从甲到乙，自由电子运动方向是从乙到甲
C．电流方向是从乙到甲，自由电子运动方向是从乙到甲
D．电流方向是从甲到乙，自由电子运动方向是从甲到乙
【答案】A
考点2 电路的构成
电路通常由提供电能的　 　、消耗电能的　 　、控制电路的　 　和导线四部分构成；　 　（选填“能”或“不能”）用导线直接把电源正、负极相连；给充电宝充电时，充电宝相当于电路中的　 　。
【答案】电源；用电器；开关；不能；用电器
下列有关电流和电路的说法错误的是（ ）
A．在电路中，电流从电源正极经用电器流向负极
B．电源给用电器提供电能，发电机和各种电池都是电源
C．用电器是将其他形式的能转化为电能
D．开关的作用是控制电路的通断
【答案】C
下列电路正确的是（ ）
A． B．
C． D．
【答案】A
考点3 电路图
如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
A B C D
【答案】D
图甲是把电池和玩具电风扇连接起来的实物电路，请在图乙虚线框中画出这个电路的电路图（电风扇可用“ ”表示）。
【答案】
根据图甲所示的实物图在图乙中画出电路图。
【答案】
根据图所示的实际电路，在虚线框内画出电路图。
【答案】
考点4 电路的三种状态
如图所示，下列对三个电路的判断正确的是（ ）
A．甲断路，乙通路，丙短路
B．甲通路，乙断路，丙短路
C．甲通路，乙短路，丙断路
D．甲短路，乙断路，丙通路
【答案】B
下列说法正确的是（ ）
A．开关闭合的电路一定是通路
B．导线内部断裂时会发生短路
C．电路中连接导线松脱会产生断路
D．电路发生断路时电流很大会造成事故
【答案】C
如图电路，闭合开关后，灯泡不亮，不可能的原因是（ ）
A．灯丝断了
B．A、B两点间的导线断路了
C．这一节电池的正、负极装反了
D．灯座与灯泡接触不良
【答案】C
【综合练习】
电路中获得持续电流的条件是（ ）
A．电路中存在大量的自由电子
B．电路中必须有电源
C．电路中有电源，且电路闭合
D．电路中有电源，且有灯泡
【答案】C
如图所示，将发光二极管（LED）接入电路中，闭合开关，发现LED发光。下列说法正确的是（ ）
A．电子从电池的左边流出，从电池的右边流进
B．电流从LED较短的引脚流入，从较长的引脚流出
C．将电路中的干电池正、负极对调，LED的亮度会稍微变暗
D．干电池内部电流由电池正极流向负极
【答案】A
如图所示电路：
（1）当S1和S2都断开时，称为　 　；
（2）当S1和S2都闭合时，称为　 　；
（3）当S1闭合、S2断开时，称为　 　。
【答案】断路；短路；通路
如图是由一个小灯泡、一个LED、两节干电池、一个开关组成的电路，闭合开关，小灯泡和LED发光；此时用一根导线接在B、C接线柱上，你会看到小灯泡　 　，而LED　 　，这种现象表明小灯泡被　 　，电流流经　 而绕过了小灯泡；如果把导线接在A、B接线柱上，看到的象是小灯泡　 　，而LED　 　；如果把导线接在A、C接线柱上，电源被　 　。
【答案】熄灭；发光；短接（短路）；外加导线；发光；熄灭；短路
图中的四个电路图与实物图能完全对应的是（ ）
A B C D
【答案】C
如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，则（ ）
A．灯L1断路 B．灯L2断路 C．灯L2短路 D．开关S断路
【答案】D
根据电路图连接电路，请用笔画线代替导线将图乙连好。
【答案】
