电 压

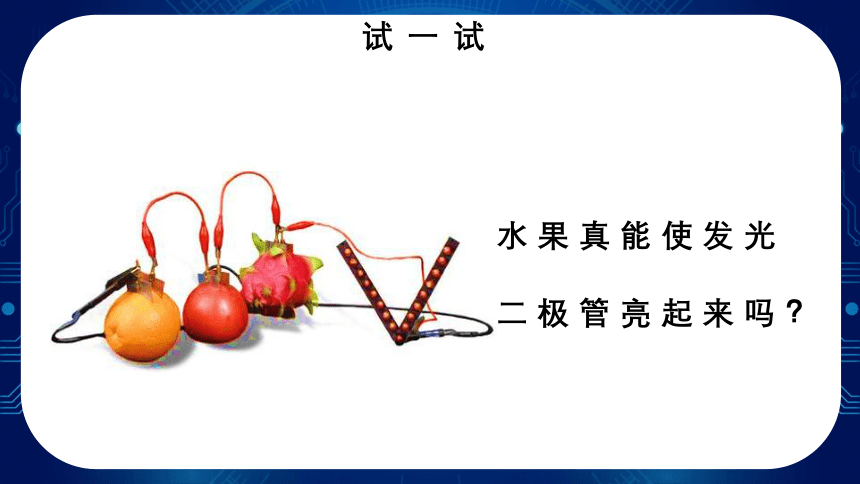

试一试
水果真能使发光二极管亮起来吗？

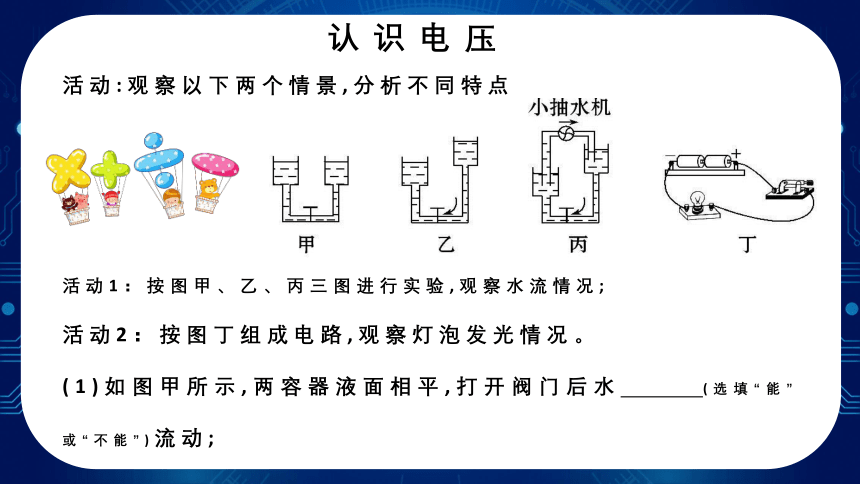

认识电压
活动:观察以下两个情景,分析不同特点
活动1：按图甲、乙、丙三图进行实验,观察水流情况;
活动2：按图丁组成电路,观察灯泡发光情况。
(1)如图甲所示,两容器液面相平,打开阀门后水　　　(选填“能”或“不能”)流动;

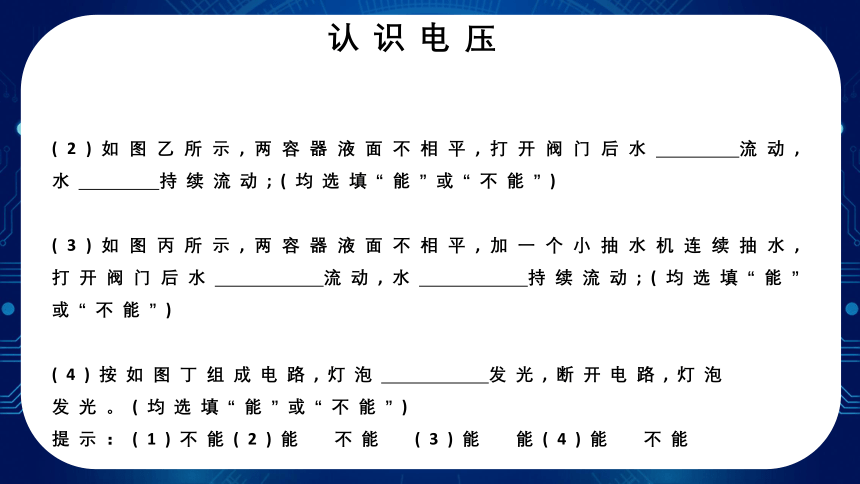

(2)如图乙所示,两容器液面不相平,打开阀门后水　　　流动,水　　　持续流动;(均选填“能”或“不能”)
(3)如图丙所示,两容器液面不相平,加一个小抽水机连续抽水,打开阀门后水　　　　流动,水　　　　持续流动;(均选填“能”或“不能”)
(4)按如图丁组成电路,灯泡　　　　发光,断开电路,灯泡　　　　发光。(均选填“能”或“不能”)
提示：(1)不能(2)能　不能　(3)能　能(4)能　不能

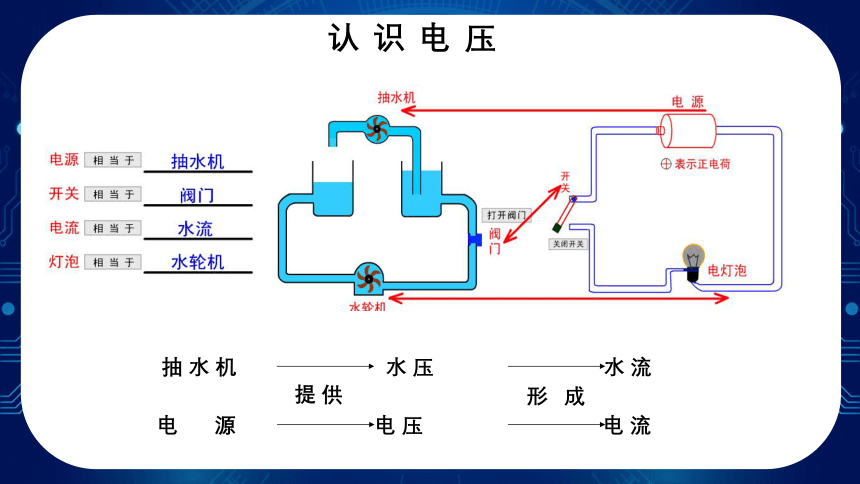

认识电压
认识电压
电 源 电压 电流
抽水机 水压 水流
提供
形 成

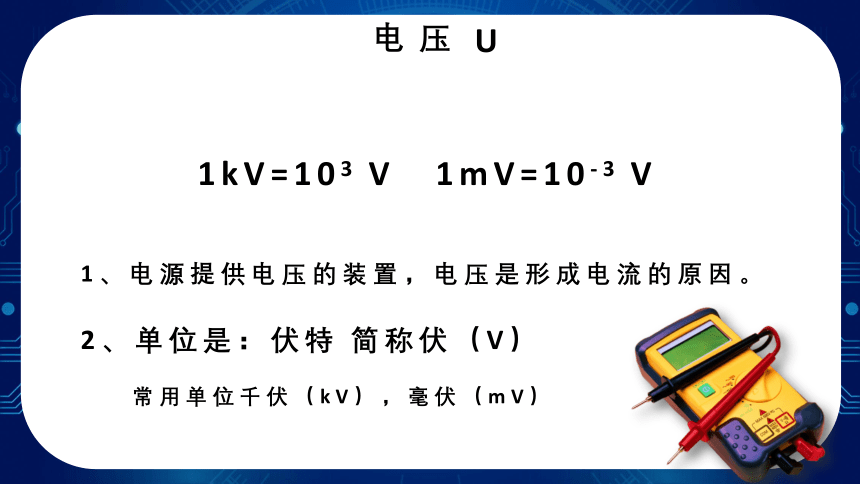

电压
1、电源提供电压的装置，电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV）
U
1kV=103 V 1mV=10-3 V

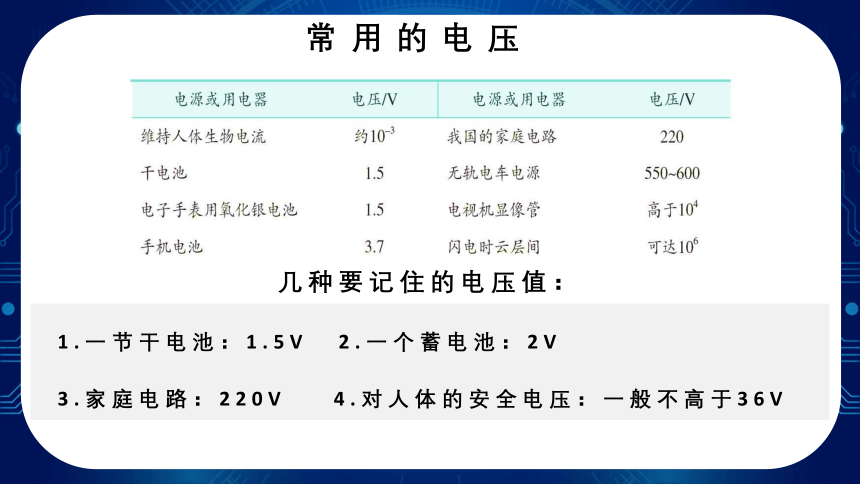

常用的电压
几种要记住的电压值：
1.一节干电池：1.5V 2.一个蓄电池：2V
3.家庭电路：220V 4.对人体的安全电压：一般不高于36V
电压测量
1、电压表的符号
2、量程、分度值
3、接线柱
练一练
1．两个表的读
数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
练一练
连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。（串联？）
观察现象
V
想一想
电压表可以直接接在电源两端测电源电压吗？
2、电压表与电流表(相同点)
（1）使用前都要校零。
（2）使用时必须让电流从“+”接线柱流进去，从“－”接线柱流出来。
（3）被测电流或电压的大小都不能超出电表的量程。
1、总结：电压表的使用方法
序 号 电流表 电压表
1
并联在电路两端
可以与电源直接相连
不能与电源直接相连
0～3V
0～15V
两个量程
2
3
串联在电路中
两个量程
0～0.6A
0～3A
电压表与电流表(不同点)
电 压
VOLTAGE
