从不同方向看

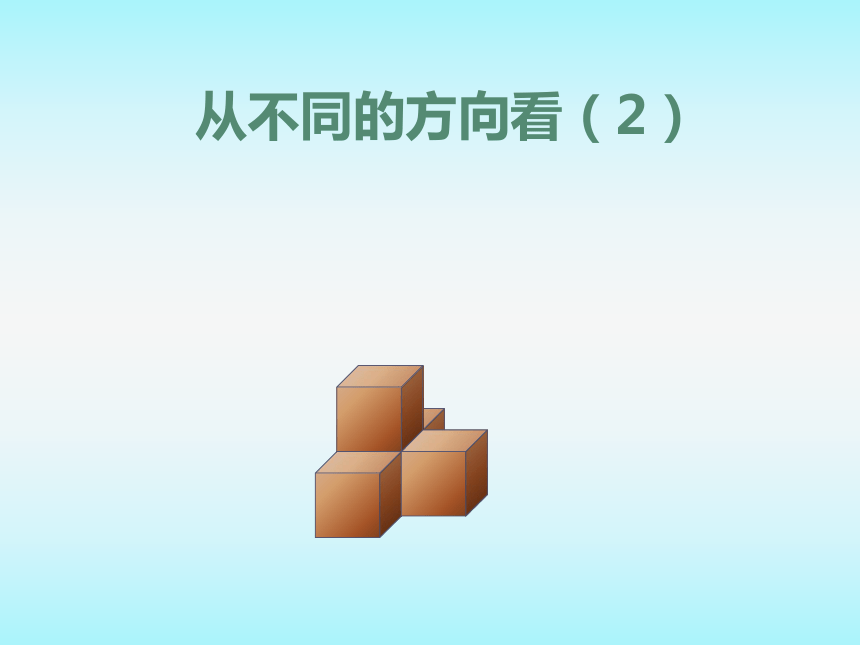

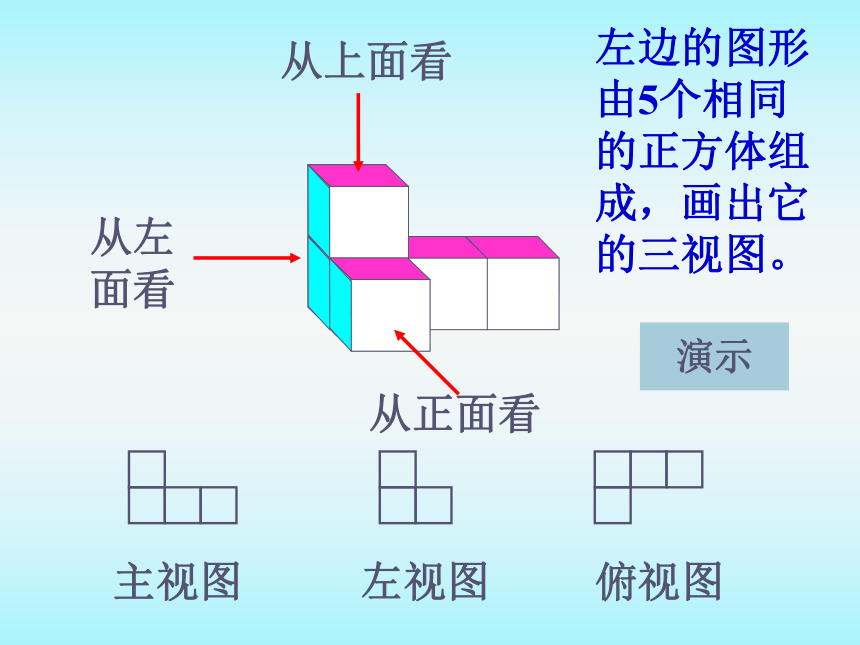

课件13张PPT。从上面看从左面看从正面看主视图左视图俯视图左边的图形由5个相同的正方体组成，画出它的三视图。演示从不同的方向看（2）指出下列图形分别从不同方向看到的是什么？主视图是
左视图是

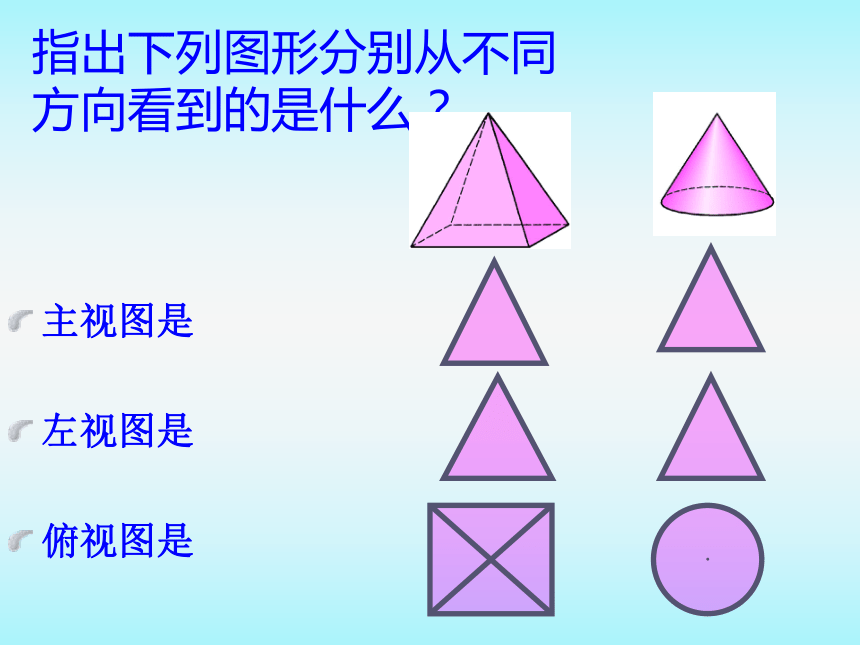

俯视图是指出下列图形分别从不同方向看到的是什么？·主视图是
左视图是

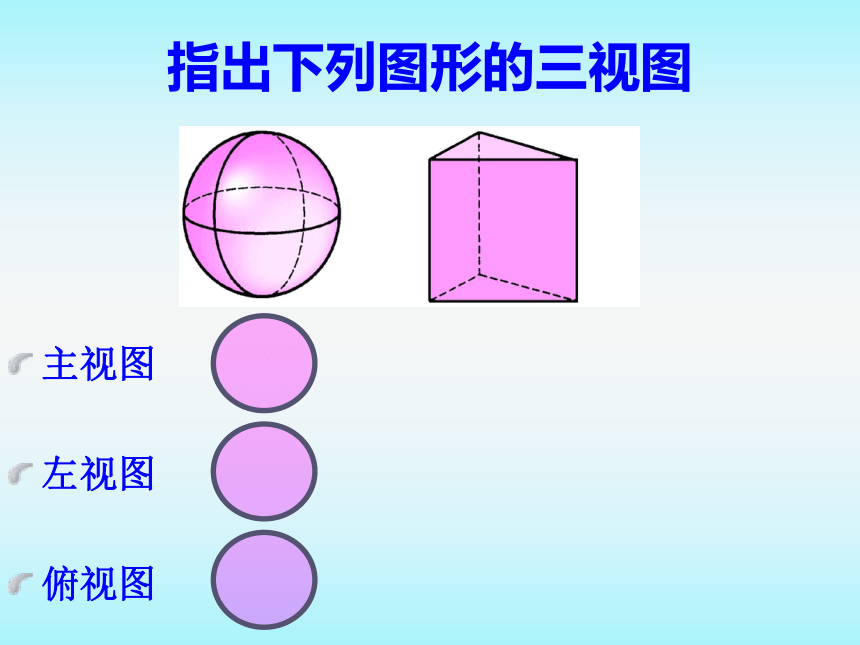

俯视图是指出下列图形的三视图主视图
左视图

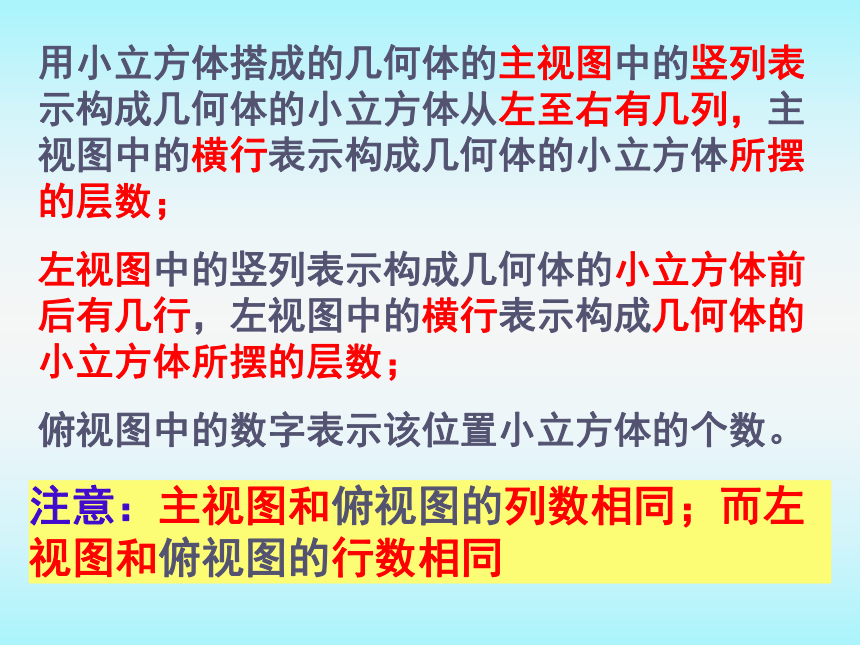

俯视图用小立方体搭成的几何体的主视图中的竖列表示构成几何体的小立方体从左至右有几列，主视图中的横行表示构成几何体的小立方体所摆的层数；
左视图中的竖列表示构成几何体的小立方体前后有几行，左视图中的横行表示构成几何体的小立方体所摆的层数；
俯视图中的数字表示该位置小立方体的个数。注意：主视图和俯视图的列数相同；而左视图和俯视图的行数相同用5个小立方块搭几何体(7班用）
（１）从不同方向看一看你搭的几何体
（２）画出图中的每种搭法的主视图、左视图与俯视图画出下列图形的三视图例１　下图是由几个小正方块所搭的几何体的俯视图。小正方形中的数字表示在该位置小立方块的个数。请画出这个几何体的主视图和左视图由小方块搭成的几何体画它的主视图、左视图、俯视图时，关键是确定它们有几列，以及每列方块的个数。
由小方块搭成的几何体的俯视图画它的主视图和左视图方法有两种：
（１）先摆出几何体，再画主视图和左视图。
（２）先由俯视图确定主视图，左视图的列及每列方块的个数，再画出主视图、左视图看列，取大数，左右相对应左画两个，右画三个看行，取大数，上对左，下对右左画三个，右画两个归纳：随堂练习如图所示的两幅图分别是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数。请画出相应几何体的主视图和左视图试一试用小立方块搭一个几何体，使得它的主视图和俯视图如图所示。这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个小立方块？
