串联和并联
第十五章 第３节
上节课我们学习了哪些内容？
1、电路的基本组成：

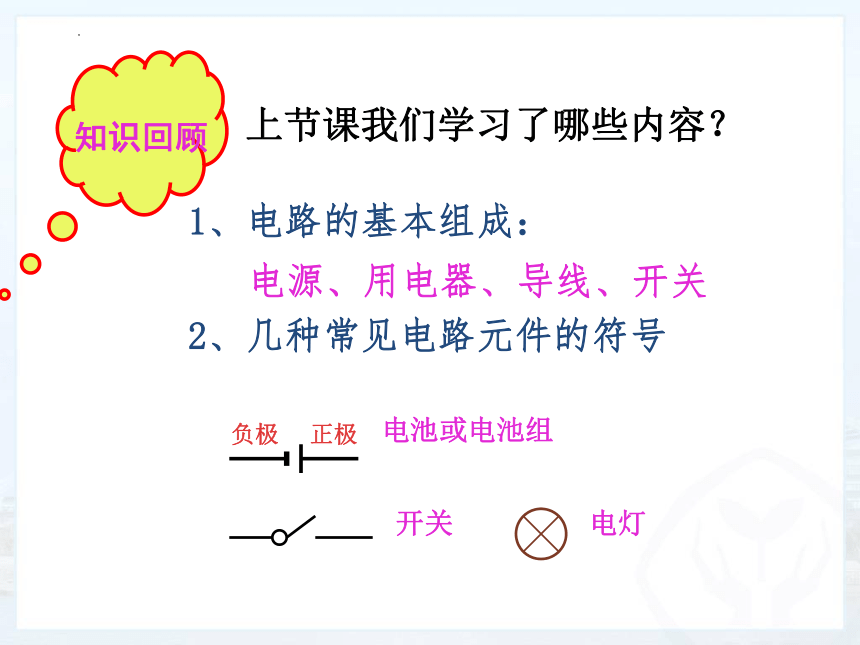

2、几种常见电路元件的符号
知识回顾
电灯
负极
正极
开关
电源、用电器、导线、开关
电池或电池组

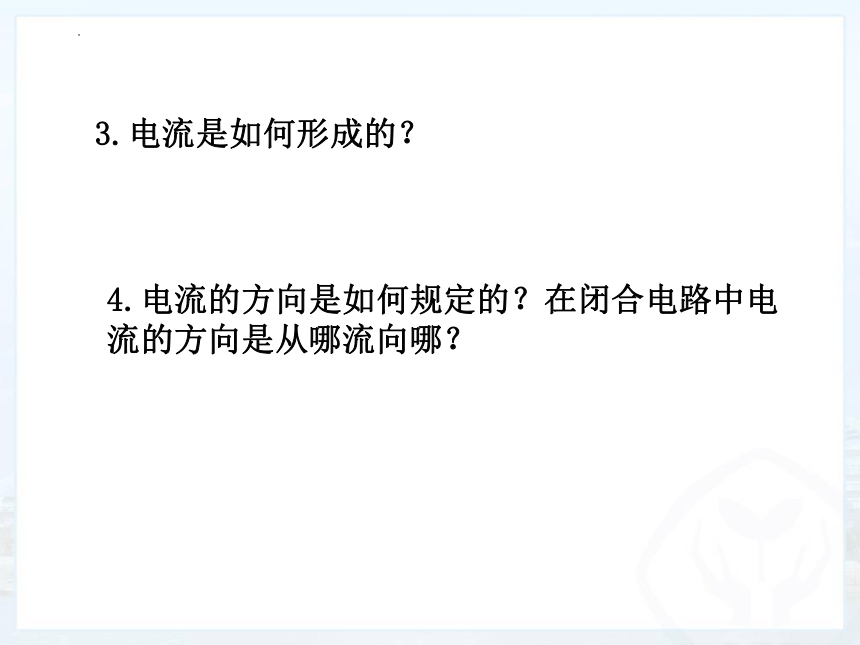

3.电流是如何形成的？
4.电流的方向是如何规定的？在闭合电路中电流的方向是从哪流向哪？

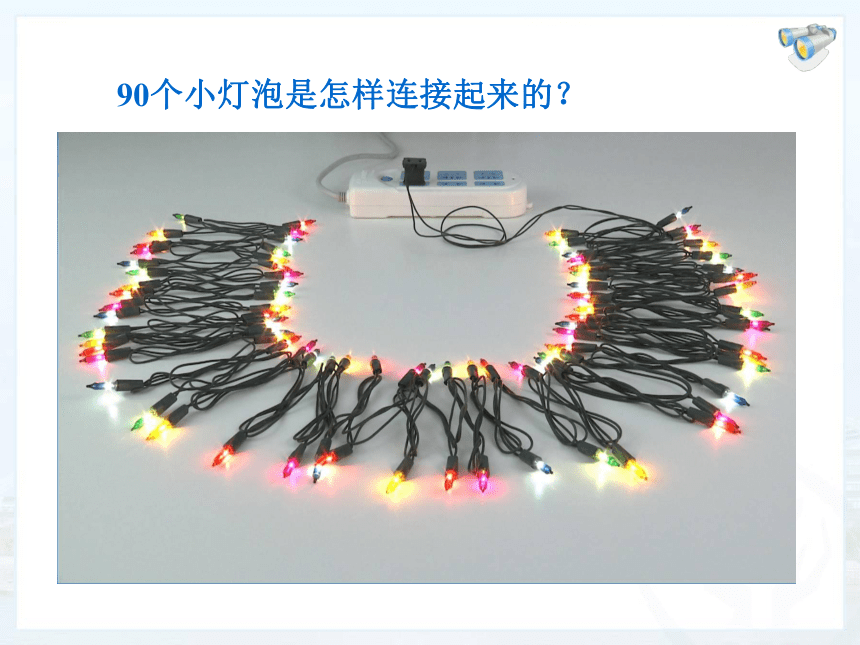

　　90个小灯泡是怎样连接起来的？
想想做做
　　用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
L1
S
L2
L2
L1

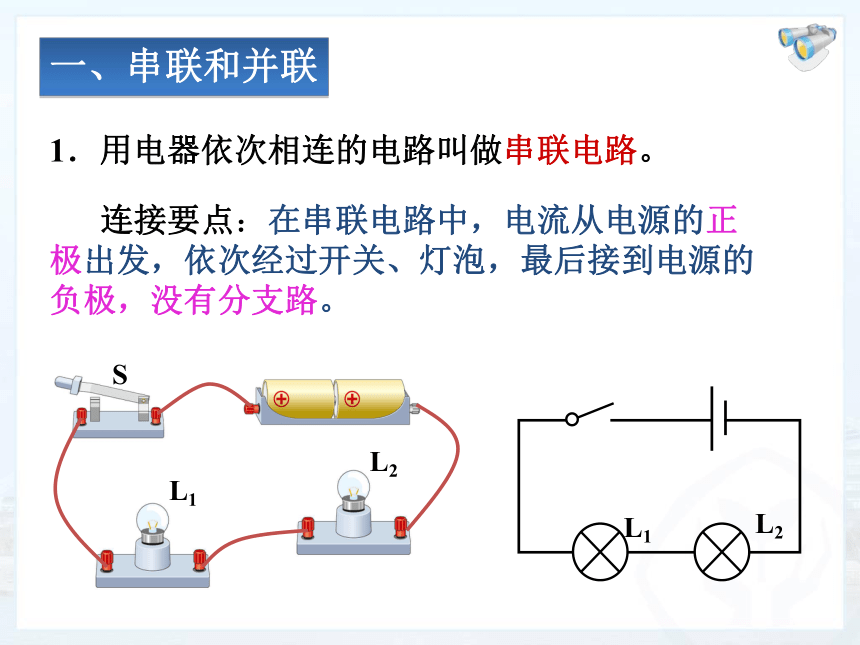

1．用电器依次相连的电路叫做串联电路。
一、串联和并联
连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极，没有分支路。
L1
S
L2
提示：
连接电路后，需检查电路连接无误，然后方可闭合开关。
二、连接串联电路和并联电路

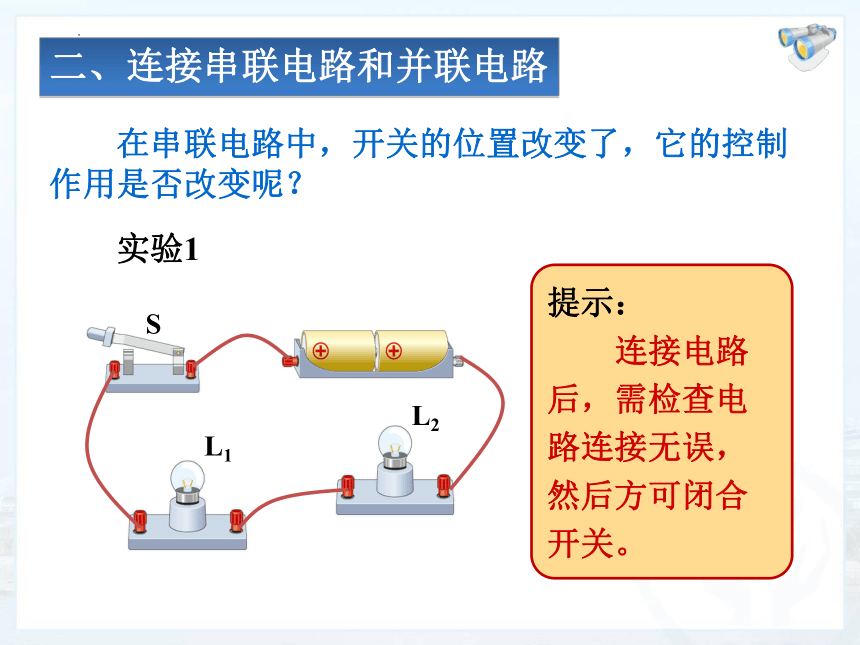

　　在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
　　实验1
L1
S
L2
L1
S
L2
（1）在串联电路中，开关控制所有用电器。其控制作用与开关位置无关。
（2）只有唯一一条电流路径

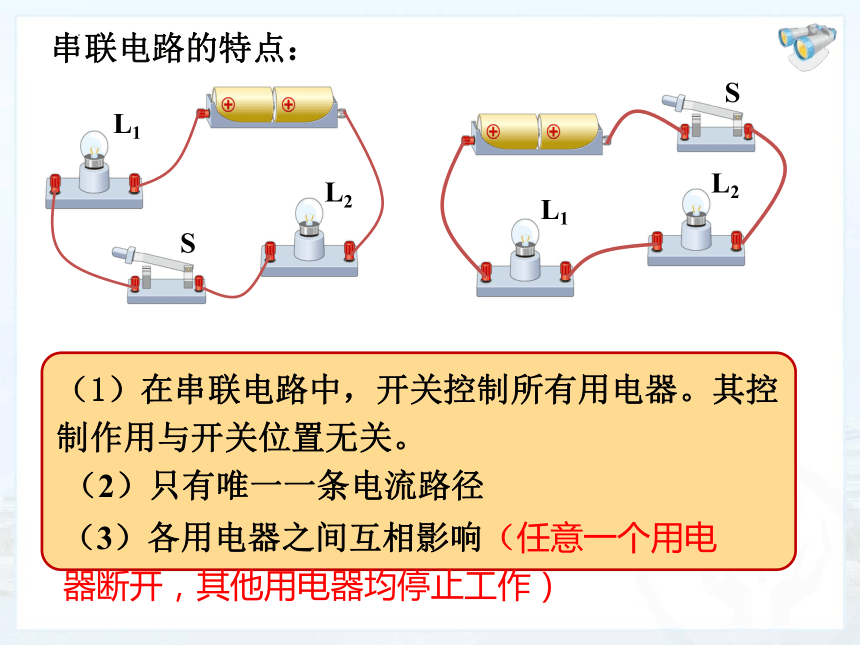

串联电路的特点：
（3）各用电器之间互相影响（任意一个用电器断开，其他用电器均停止工作）
L2支路
L2
L1
S
干路
L1支路
分流点
汇流点
干路
L1支路
L2支路
L1
S
L2
2．用电器并列相连的电路叫做并联电路。
干路
L2
L1
S
L1支路
L2支路
分流点
汇流点
L1
L2
S
　　在并联电路中，干路开关控制所有用电器。
L2
S
L1
实验2
　　在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
　　在并联电路中，支路开关只能控制所在支路的用电器。
L2
L1
S1
S2
S
L2
L1
S1
S2
S
请根据电路图，连接实物图。
+ s s1 L1 --
s2 L2
并联电路特点：
（1）干路开关控制整个电路，支路开关只控制
它所在的那条支路
（2）有多条电流路径（至少两条）
（3）各用电器可独立工作，互不影响
L2
L1
S1
S2
S
（1）家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器是并联在电路中的。
（2）控制该用电器的开关与该用电器是串联的
三、生活中的电路
（3）节日的小彩灯一般是串联的
（4）街上路灯，红绿灯是并联的
一个开关控制两个灯泡，一定是串联吗？如何判断？
如图所示是一个简化了的玩具警车的电路图。电路图中的小灯泡L与小电动机M是串联还是并联的？
　　1．根据电路图连接实物电路。
L1
L2
S1
S2
干电池
1．5 ＋
干电池
1．5 ＋
L1
L2
S1
S2
练一练
L1
L2
S1
S2
　　2．根据实物电路画电路图。
L2
S1
L1
S2
练一练
　　3．如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ）
L2
L1
S
L3
L2
S
L3
L2
L1
L3
S
S
L2
L1
L3
A
B
C
D
练一练
A
L1
　　4．改动一根导线，使开关S控制小灯泡L1。
干电池
1．5 ＋
干电池
1．5 ＋
L1
L2
S
练一练
　　5．开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
练一练
一、判断题
1．马路上的路灯看上去是排成一串串的，所以它们的连接方法是串联。 （ ）
2．几个灯泡接入电路中，只要有一个灯泡不发光，则其他几个灯泡也一定不发光。（ ）
3．在并联电路的干路上接一开关就能控制所有支路上用电器的工作情况。 （ ）
4．小彩色灯泡接成一串，通电后发光，拿起一只灯泡其余均同时熄灭，这些灯泡是串联的。 （ ）
巩固练习
5.十字路口的红绿灯，它们的连接方式是什么？
连接方式 电流路径 工作特点 开关控制
1个
用电器独立工作互不影响
开关控制整个电路，与位置无关
多个
用电器同时工作相互影响
干路开关控制整个电路，支路开关控制所在支路
串联电路和并联电路
L2
L1
L2
L1
s
课堂小结
