4.2-2由视图到立体图形

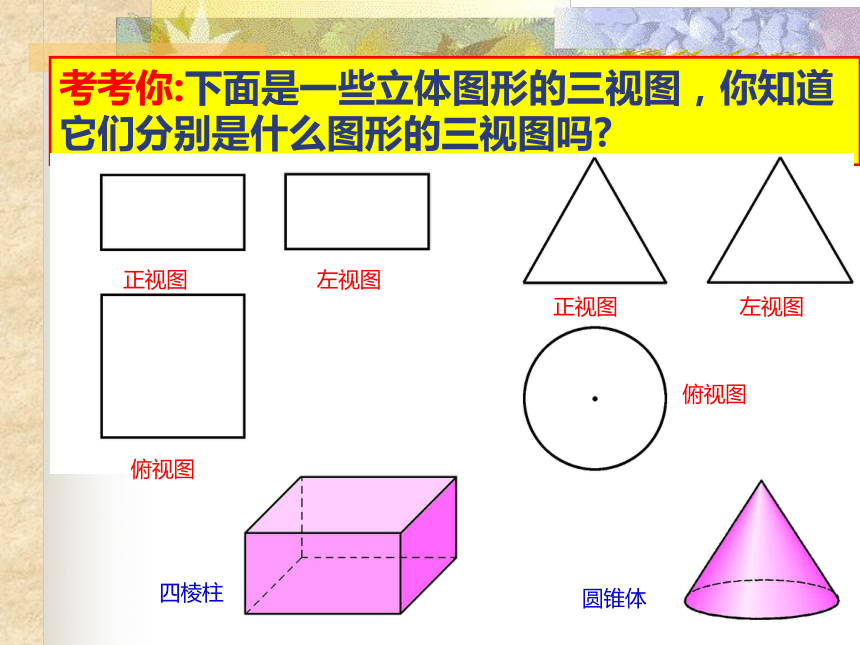

课件23张PPT。圆锥体考考你:下面是一些立体图形的三视图，你知道它们分别是什么图形的三视图吗? 正视图左视图俯视图正视图左视图俯视图四棱柱

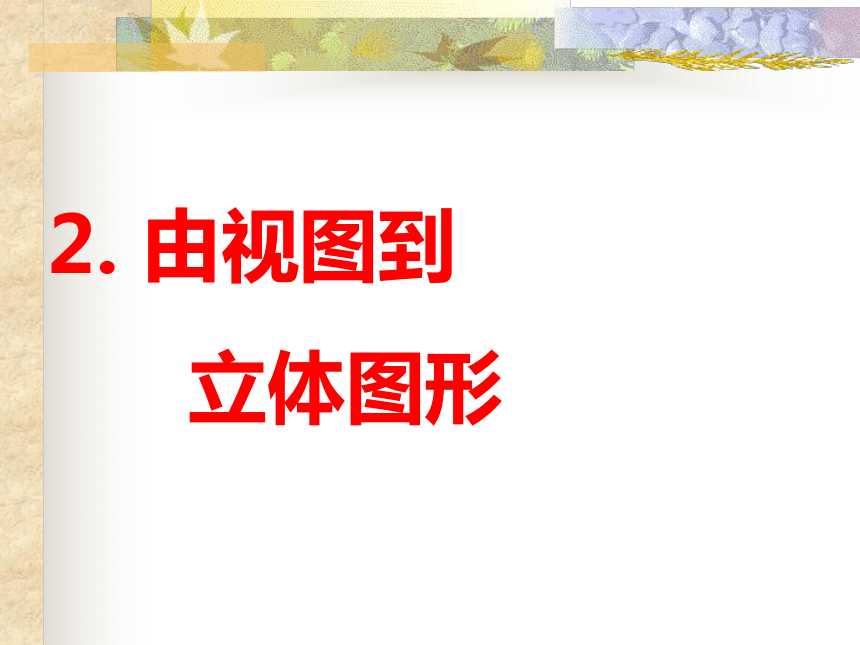

2. 由视图到

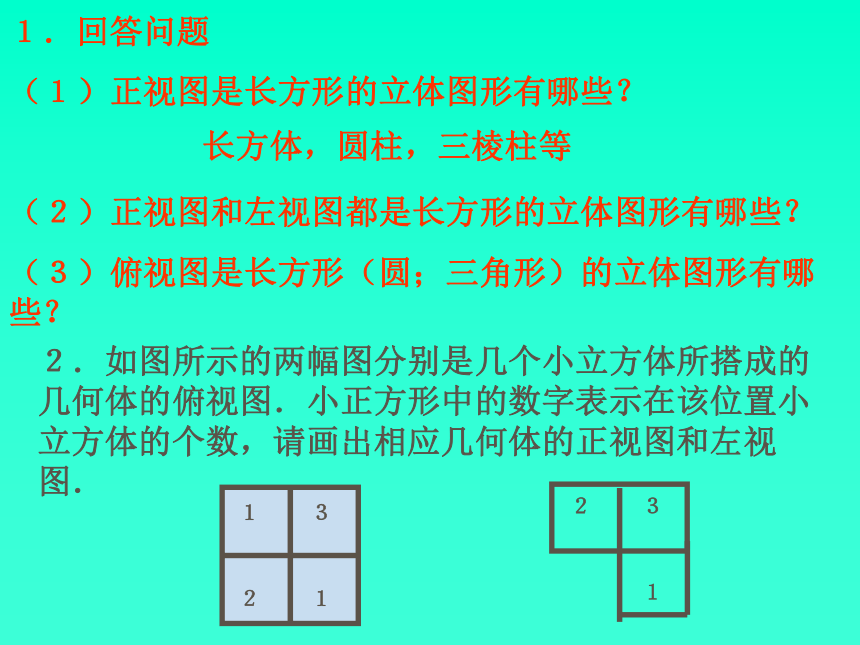

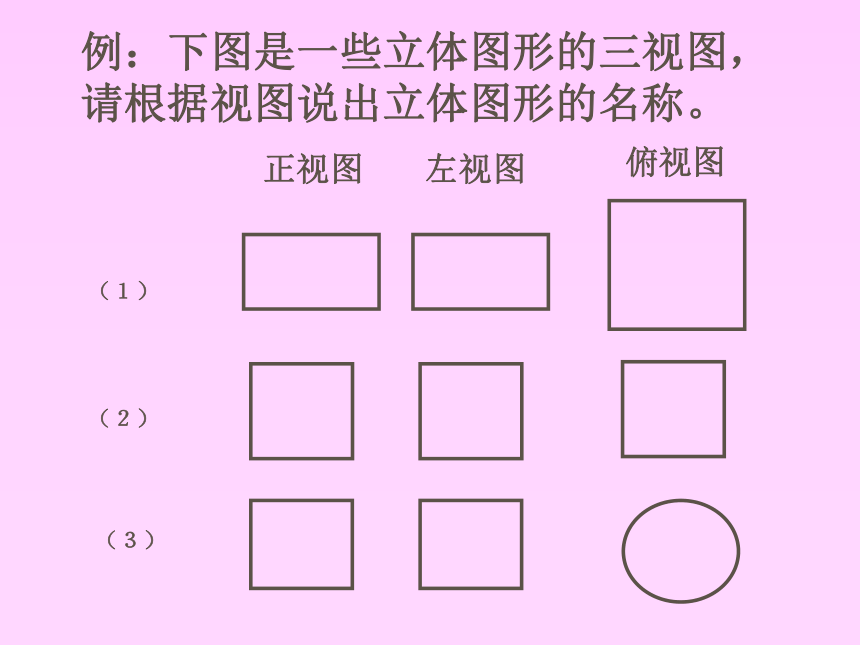

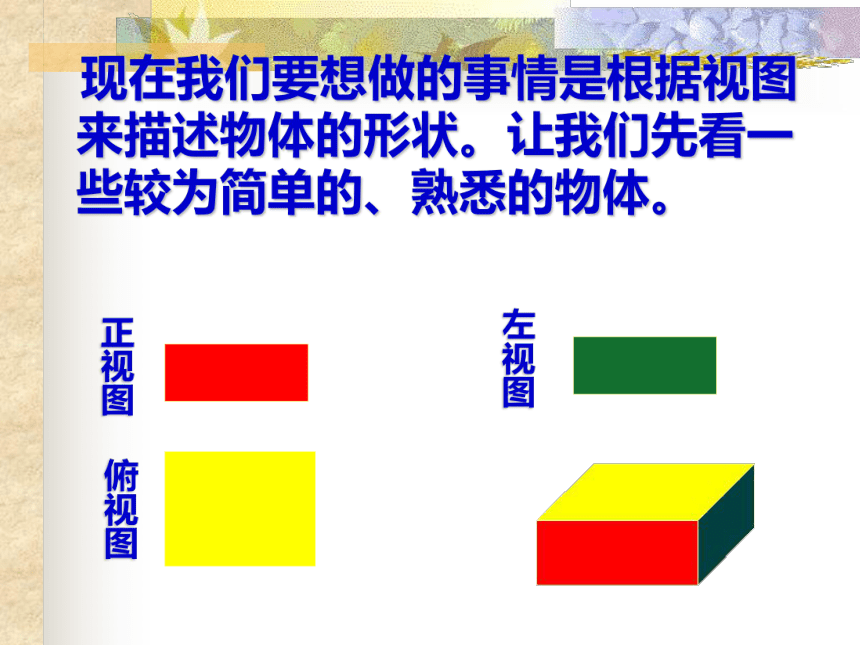

立体图形 现在我们要想做的事情是根据视图来描述物体的形状。让我们先看一些较为简单的、熟悉的物体。正视图左视图俯视图例：下图是一些立体图形的三视图，请根据视图说出立体图形的名称。 下图是一些立体图形的三视图，请根据视图说出说出立体图形的名称．１．回答问题
（１）正视图是长方形的立体图形有哪些？
（２）正视图和左视图都是长方形的立体图形有哪些？

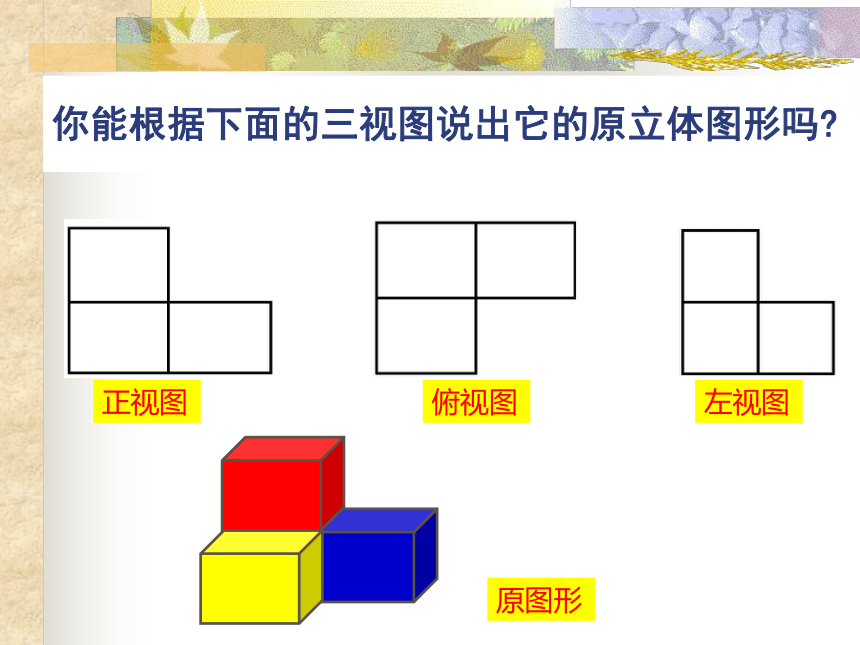

（３）俯视图是长方形（圆；三角形）的立体图形有哪些？２．如图所示的两幅图分别是几个小立方体所搭成的几何体的俯视图．小正方形中的数字表示在该位置小立方体的个数，请画出相应几何体的正视图和左视图．长方体，圆柱，三棱柱等你能根据下面的三视图说出它的原立体图形吗?正视图俯视图左视图原图形想一想下面是一个物体的三视图，试说出物体的形状. 和你想出的物体形状一样吗？物体形状指出上面三个平面图形是下面这个物体的三视图中的那个视图。（正视图 ）（俯视图）（左视图 ）由四个小长方体搭成的物体，它的俯视图如图所示。问这个物体有几种搭法？试分别画出来。用小方块搭成一个几何体，使它的正视图和俯视图如图所示，它最少需要多少个小立方块，最多需要多少个小立方块?正视图俯视图俯视图正视图最少十个最多十三个俯视图正视图正视图左视图俯视图立体图四棱锥一个几何体的三视图如下,你能说出它是什么立体图形吗? 正视图左视图俯视图最多十三个从左边看正视图左视图俯视图复习从左边看正视图左视图俯视图从左边看左视图正视图俯视图猜想
