第十五章 电流和电路
第4节 电流的测量

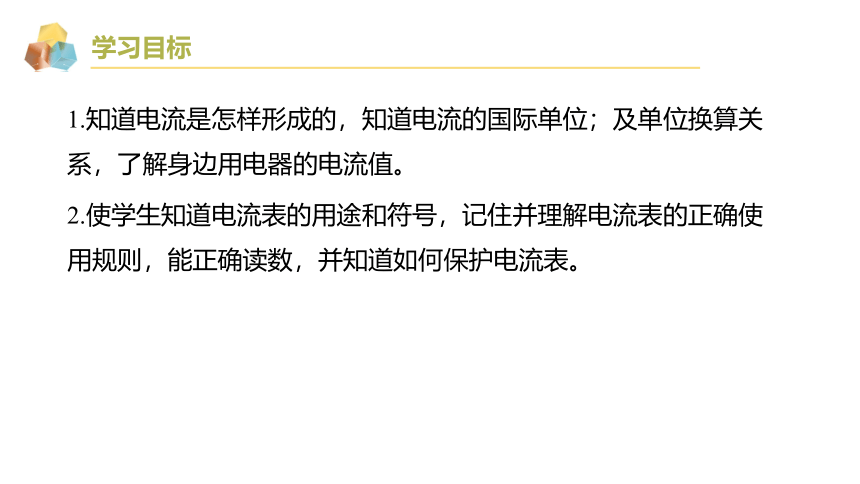

学习目标
1.知道电流是怎样形成的，知道电流的国际单位；及单位换算关系，了解身边用电器的电流值。
2.使学生知道电流表的用途和符号，记住并理解电流表的正确使用规则，能正确读数，并知道如何保护电流表。
你认为电力机车和手机工作时的电流有什么不同？
课前引入
较暗
较亮
流过两个灯泡的电流的强弱不同

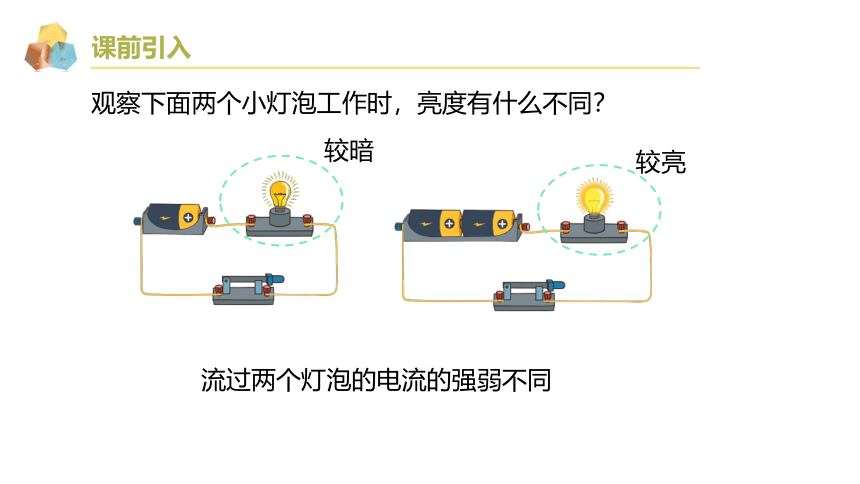

观察下面两个小灯泡工作时，亮度有什么不同？
课前引入

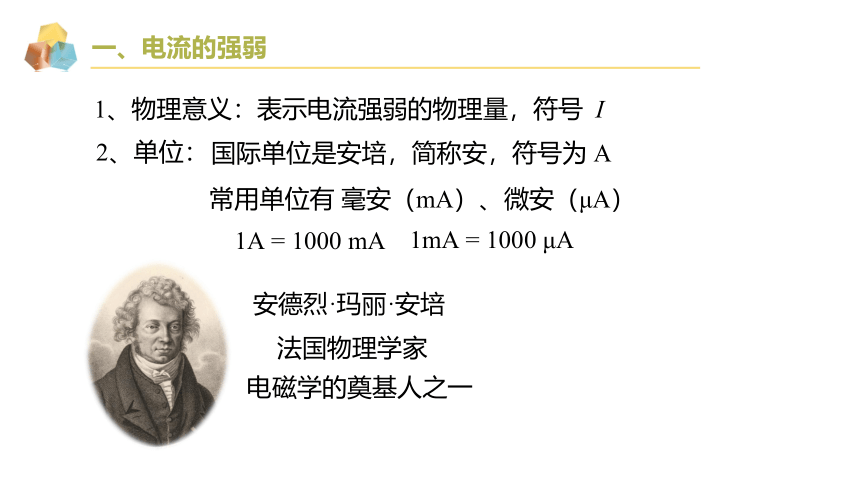

1、物理意义：表示电流强弱的物理量，符号 I
2、单位：
国际单位是安培，简称安，符号为 A
常用单位有 毫安（mA）、微安（μA）
1A = 1000 mA
1mA = 1000 μA
安德烈·玛丽·安培
法国物理学家
电磁学的奠基人之一
一、电流的强弱

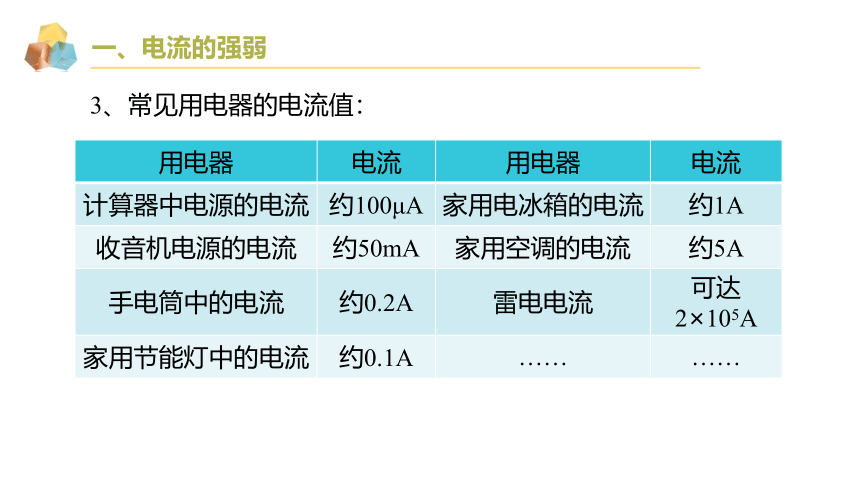

3、常见用电器的电流值：
用电器 电流 用电器 电流
计算器中电源的电流 约100μA 家用电冰箱的电流 约1A
收音机电源的电流 约50mA 家用空调的电流 约5A
手电筒中的电流 约0.2A 雷电电流 可达2×105A
家用节能灯中的电流 约0.1A …… ……
一、电流的强弱

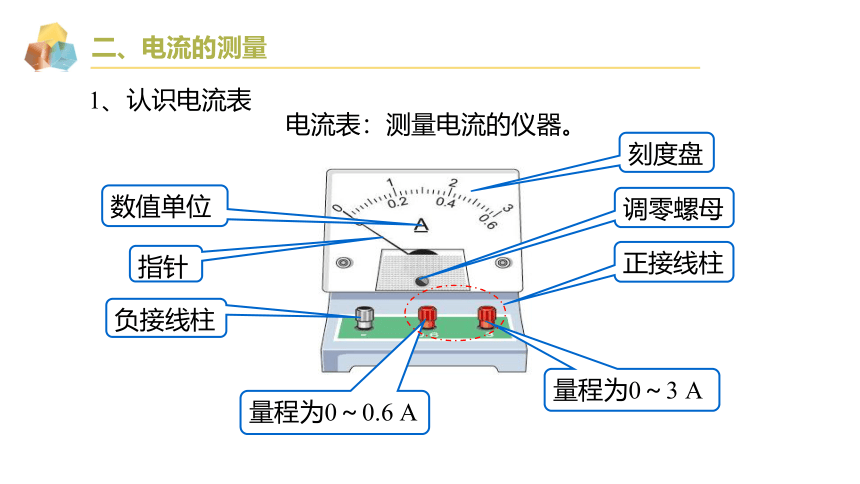

刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
1、认识电流表
电流表：测量电流的仪器。
二、电流的测量

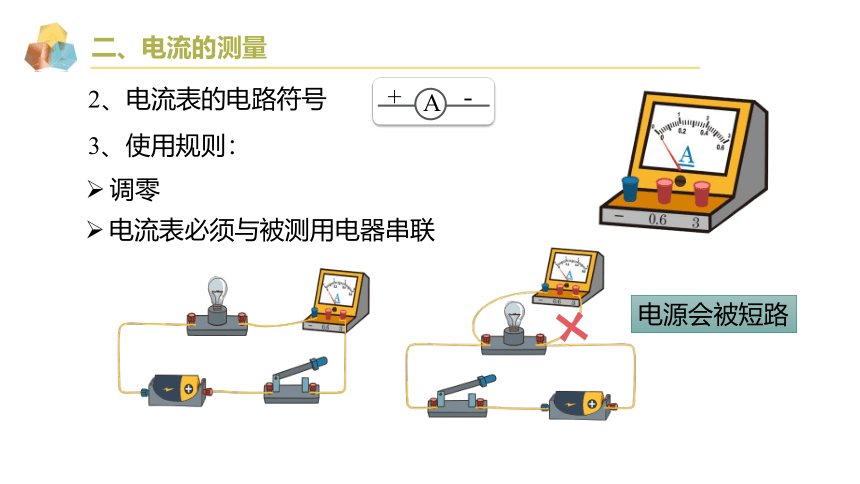

3、使用规则：
调零
电流表必须与被测用电器串联
电源会被短路
A
+
－
2、电流表的电路符号
二、电流的测量
电流要从“+”红接线柱流入，“-”黑接线柱流出
（正进负出）
（红进黑出）
电流表的正负接线柱接反后，电流表的指针会反向偏转
二、电流的测量
选择合适的量程
“试触”
先接电流表的大量程
开关关闭后，迅速断开
观察指针的偏转情况
二、电流的测量
不允许把电流表直接接到电源的两极
电源被短路烧坏
电流表内阻很小
相当于一根导线
二、电流的测量
4、电流表的读数
明确量程和分度值
先读大格，再读小格
量程：0-3A
每一大格：1A
每一小格：0.1A
2.5A
二、电流的测量
明确量程和分度值
先读大格，再读小格
0.32A
量程：0-0.6A
每一大格：0.2A
每一小格：0.02A
二、电流的测量
1、电流（ I ）：表示电流强弱的物理量
2、单位：
国际单位是安培，简称安，符号为 A
常用单位有 毫安（mA）、微安（μA）
3、电流表在使用时的注意事项：
调零
电流表必须与被测用电器串联
电流要从“+”接线柱流入，“-”接线柱流出
选择合适的量程
“试触”
（正进负出）
不允许把电流表直接接到电源的两极
课堂总结
1、请读出下列电流表的示数
0.58 A
1.4 A
随堂练习
2、开关控制 ，电流表A1 测 的电流，电流表A2 测 _______的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
随堂练习
3、在国际单位制中，电流的单位是（　　）
A．欧姆（Ω） B．伏特（V）
C．安培（A） D．焦耳（J）
C
4、小红和小煜用电流表测量电路中的电流，小红接入电路中的是0～0.6A量程，而小丽却按照0～3A量程读得测量值为2.4A，则实际测得的电流应该是（　　）
A．1.2A B．4.8A C．0.12A D．0.48A
D
随堂练习
5、连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
随堂练习
6、如图所示的电路，当开关S闭合后，电流表测量的是通过　 　 ______（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为　 　 A。
L2
0.28
随堂练习
