初中物理人教版九年级上册课件 16.1 电压(共22张PPT)

(共22张PPT)
第十六章 电压 电阻

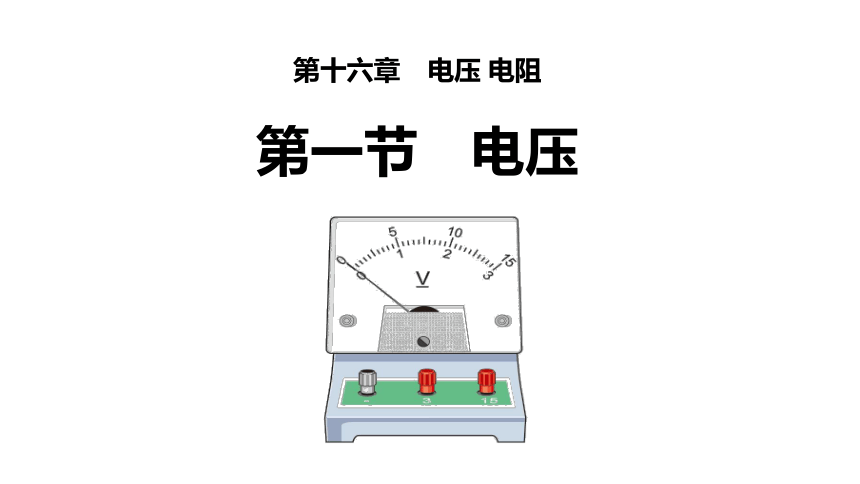

第一节 电压

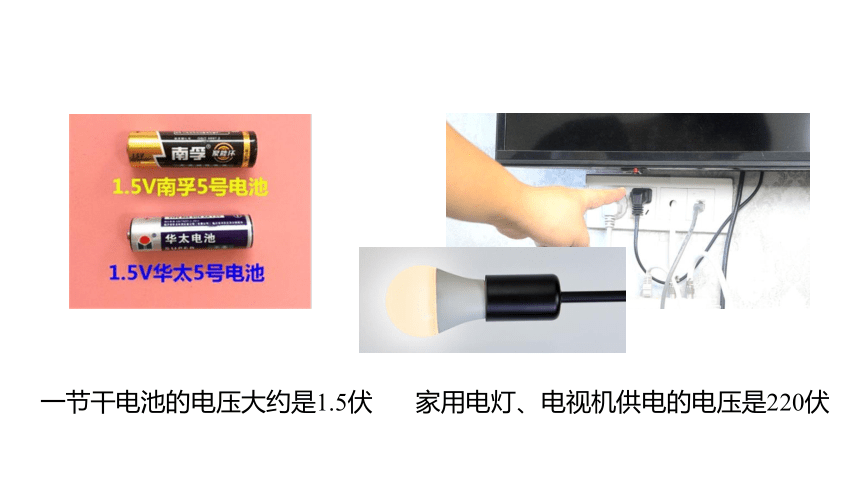

一节干电池的电压大约是1.5伏
家用电灯、电视机供电的电压是220伏

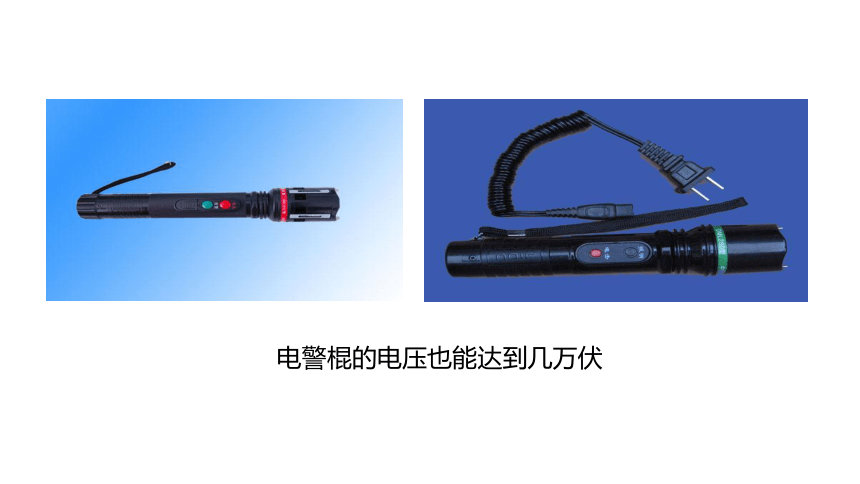

电警棍的电压也能达到几万伏

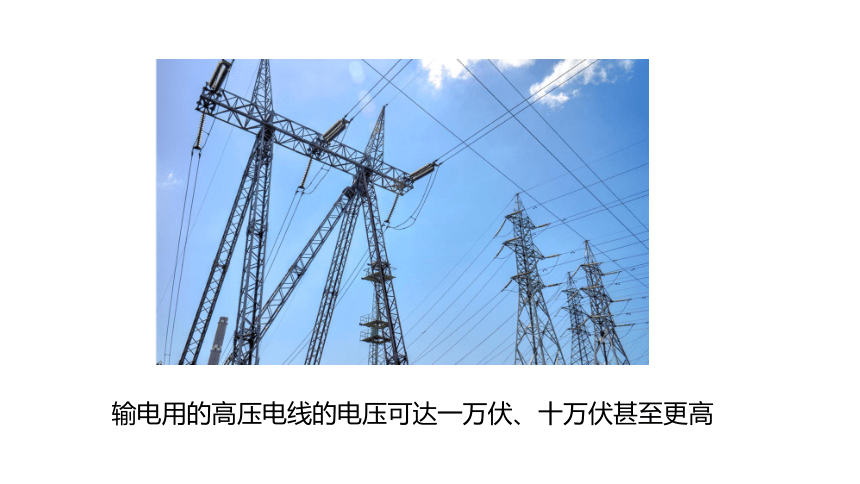

输电用的高压电线的电压可达一万伏、十万伏甚至更高

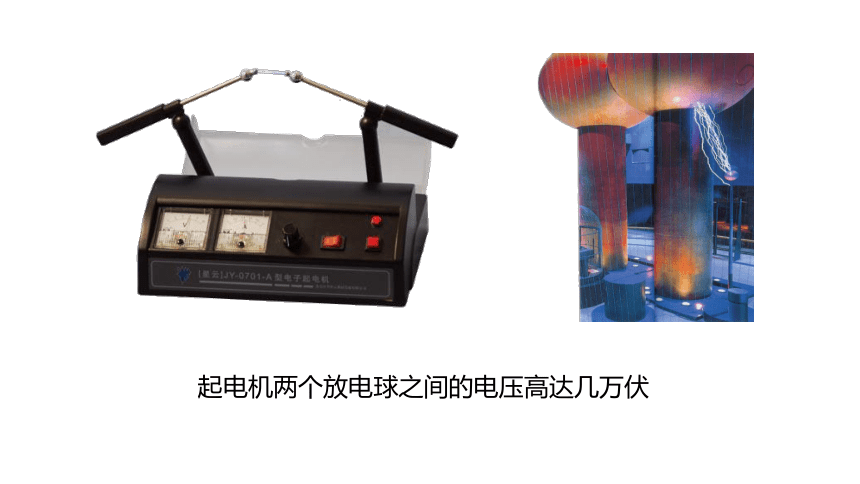

起电机两个放电球之间的电压高达几万伏
闪电的电压更高，约为1亿至10亿伏特
两次实验小灯泡的亮度相同吗？
你认为是什么原因引起的？
想想做做

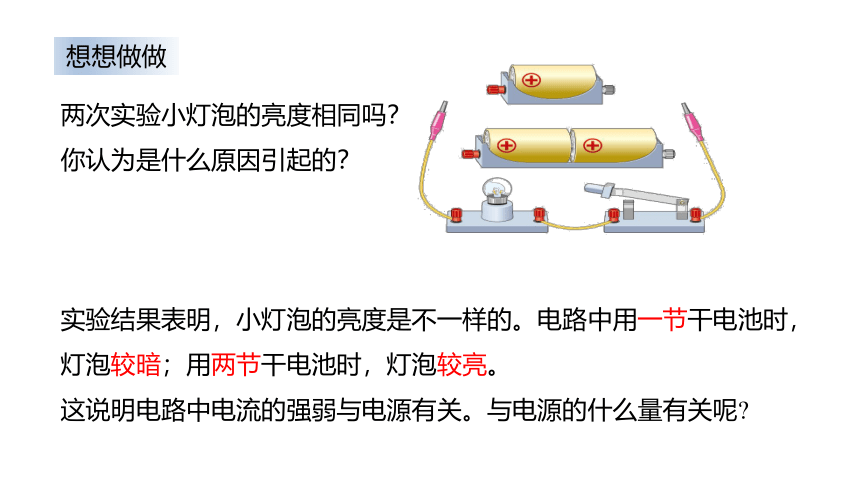

实验结果表明，小灯泡的亮度是不一样的。电路中用一节干电池时，灯泡较暗；用两节干电池时，灯泡较亮。
这说明电路中电流的强弱与电源有关。与电源的什么量有关呢
要让一段电路中有电流，它的两端就要有电压。
电源的作用就是给用电器两端提供电压。
1. 电压的意义
一、电压（U）
水流的形成需要水压，抽水机的工作，使水路存在一个稳定的水压而保证了水流得以持续。

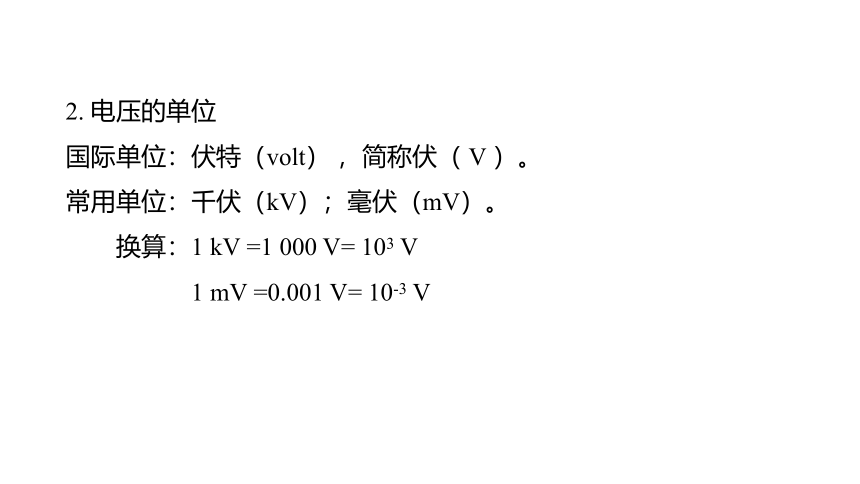

2. 电压的单位
国际单位：伏特（volt） ，简称伏（ V ）。
常用单位：千伏（kV）；毫伏（mV）。
换算：1 kV =1 000 V= 103 V
　　　　　1 mV =0.001 V= 10-3 V
电鳗是鱼类中放电能力最强的淡水鱼类，输出的电压达300～800伏，因此电鳗有水中“高压线”之称。
1. 电压表
二、电压的测量
结构 外形见图，指针在标尺左端置零。
标尺上有两种刻度，分别是0~3 V，0~15 V。
调零器在读数窗正下方。
接线柱分别标有“-” “3 ”“15 ”标记，
其中“-”接线柱为公共端。
2. 练习用电压表测量电压
（1）电压表怎样连接？
V
①电压表要并联在被测电路的两端；
②电压表必须使电流从电压表的“+”接线柱流进，从“-”接线柱流出；
③被测电压不要超过电压表的量程；（事先不能估测出电压大小，用试触法）
④电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。
（2）电压表的读数
读数步骤：
第一步，看量程；
第二步，看最小分度值；
第三步，读数。
（3）动手测量用电器两端的电压和电源两端的电压。
3 V量程用“- ”和“3 ”两接线柱，标尺每小格0.l V，每大格l V；
15 V量程用“- ”和“15 ”两接线柱，标尺每小格0.5 V，每大格5 V。
将电压表接在小灯泡两端，接通电路，读取的数据是 _____V ；
将电压表接在电源两端，接通电路，读取的数据是_____V。
实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
3.用电压表测量电压
1.6 V
8 V
练一练 1.读出电压表读数
2 V
12.5 V
1 V
2.连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。
3. 画出对应的电路图。
V
