伏安法电学实验（测电阻和电功率比较）
图片预览
文档简介

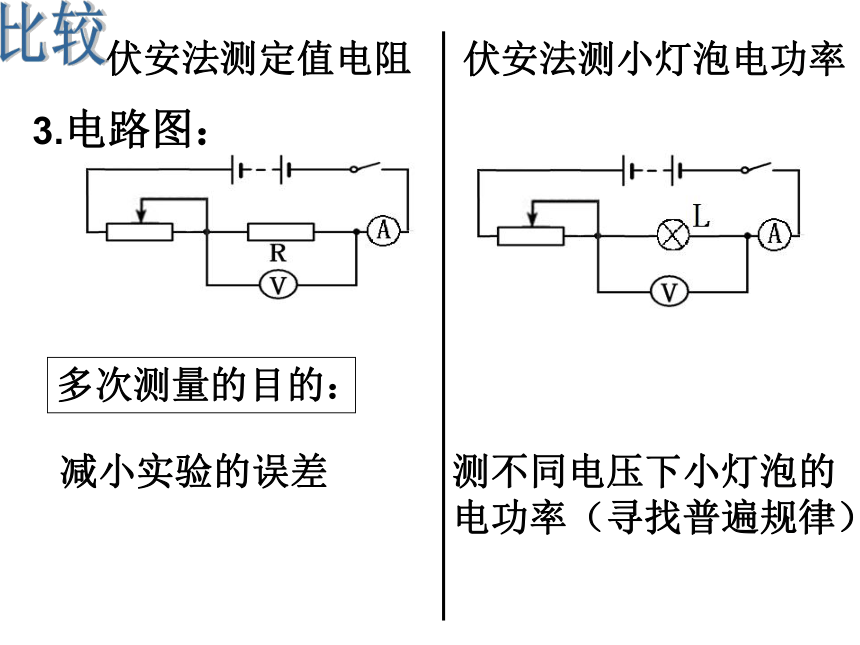

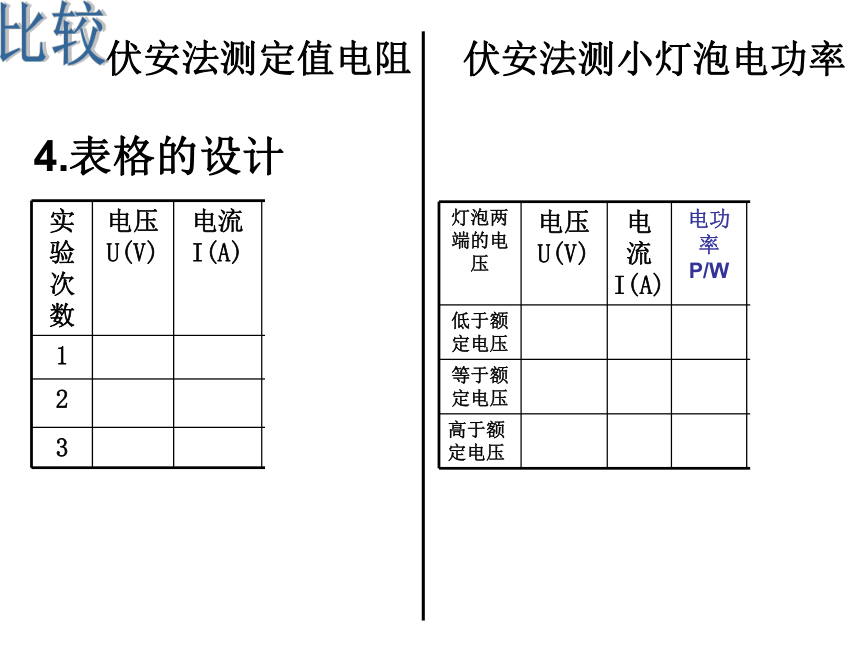

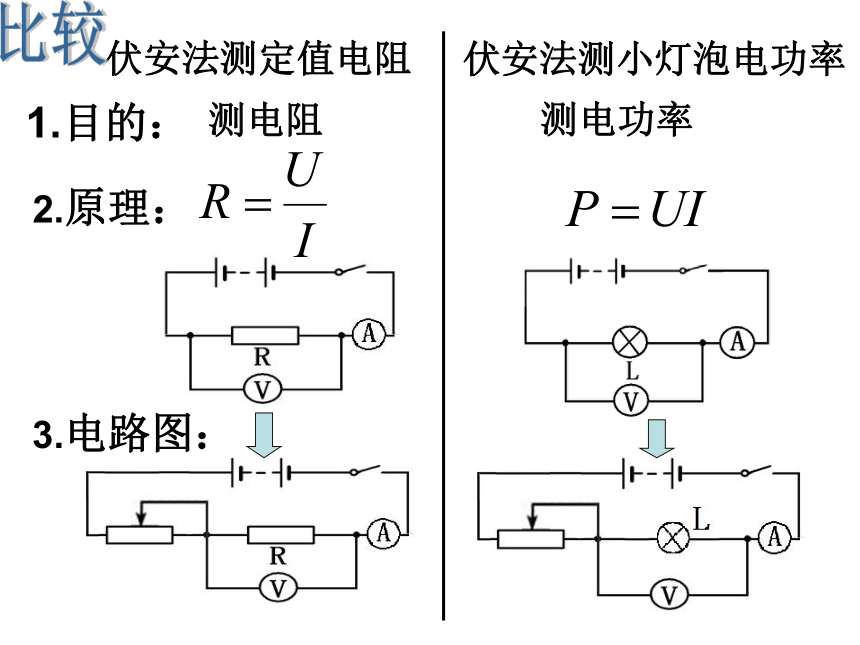

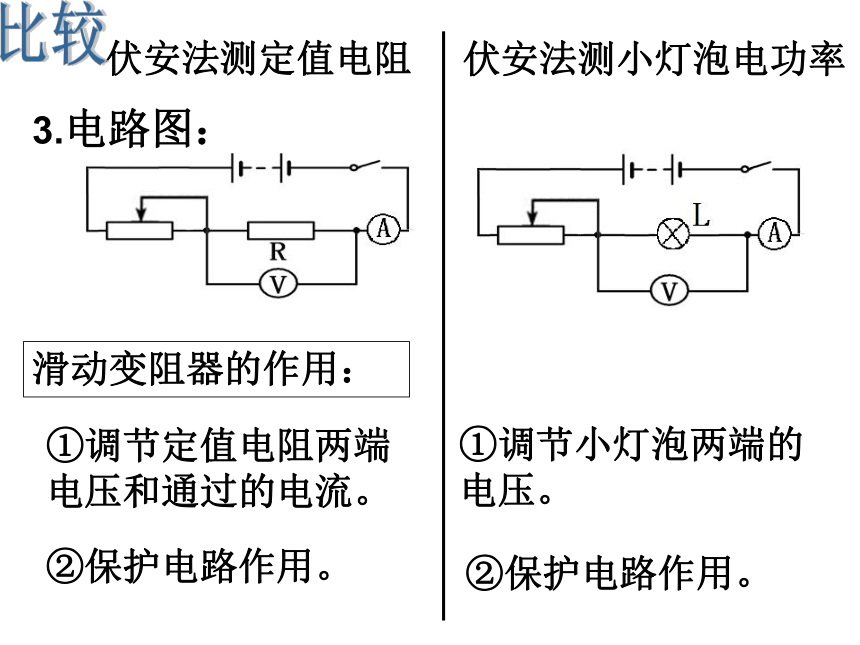

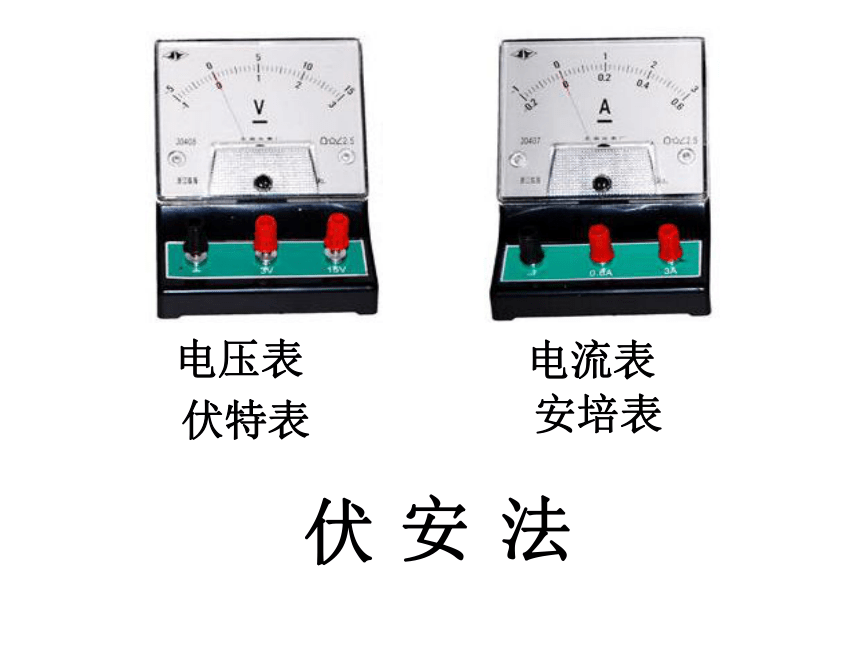

课件30张PPT。伏安法电学实验复习专题复习电压表电流表伏特表安培表伏安法伏安法测定值电阻伏安法测小灯泡电功率2.原理：1.目的：测电阻测电功率比较3.电路图：3.电路图：①调节定值电阻两端电压和通过的电流。滑动变阻器的作用：①调节小灯泡两端的电压。②保护电路作用。②保护电路作用。伏安法测定值电阻伏安法测小灯泡电功率比较3.电路图：伏安法测定值电阻伏安法测小灯泡电功率比较多次测量的目的：减小实验的误差测不同电压下小灯泡的电功率（寻找普遍规律）4.表格的设计
伏安法测定值电阻伏安法测小灯泡电功率比较

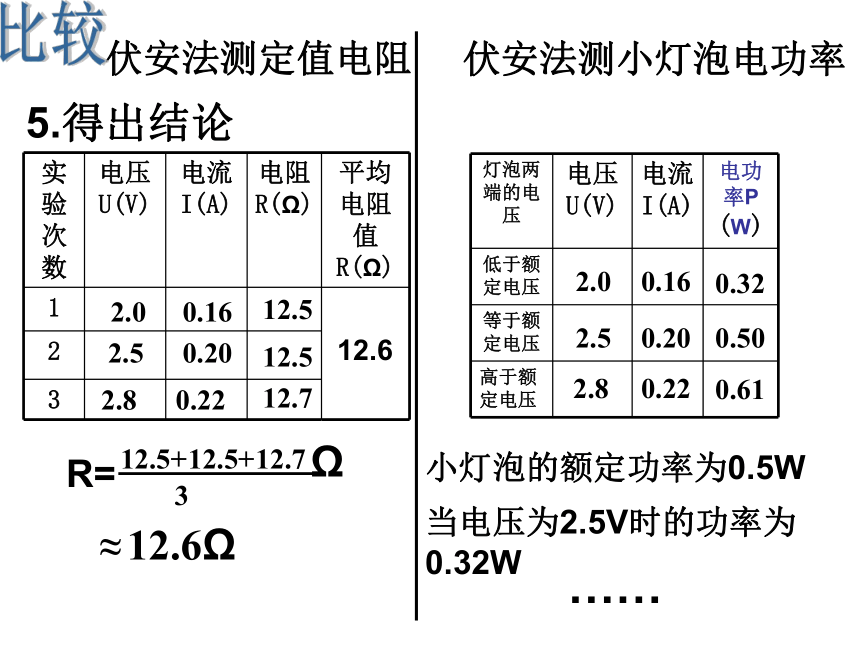

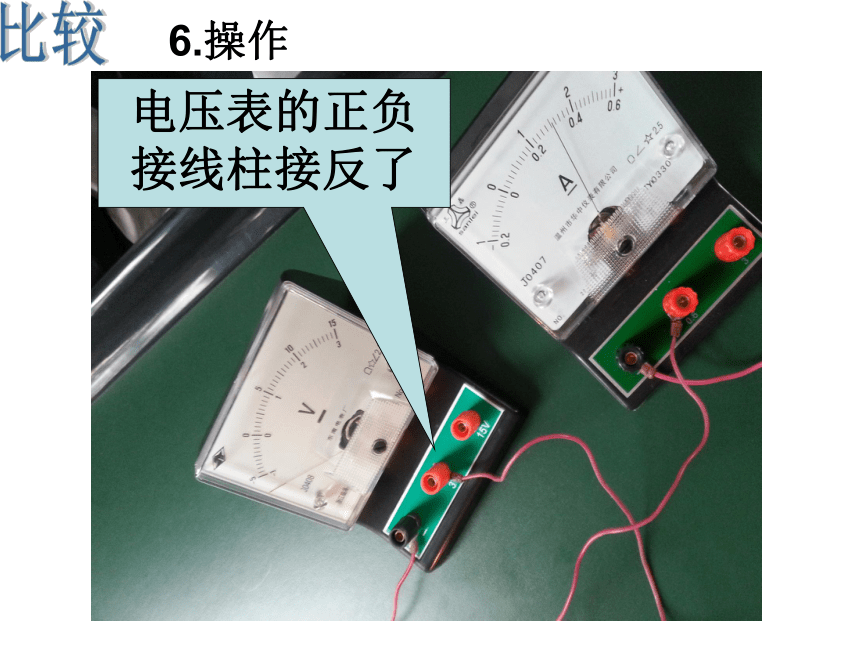

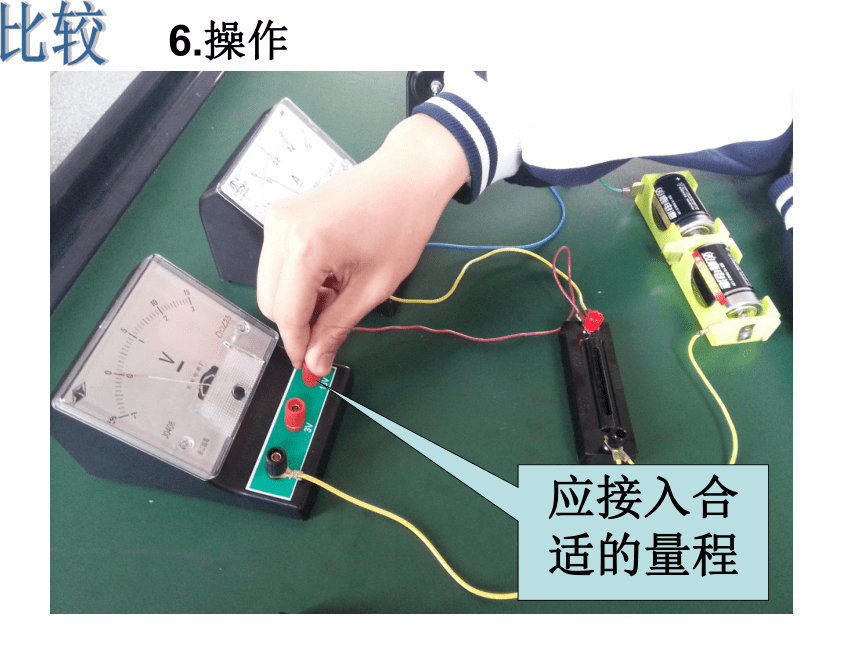

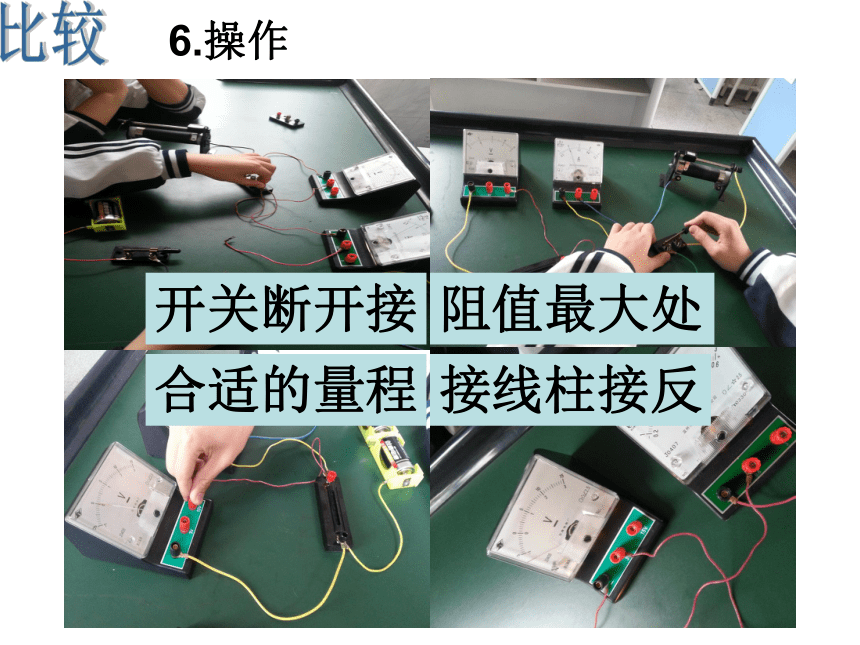

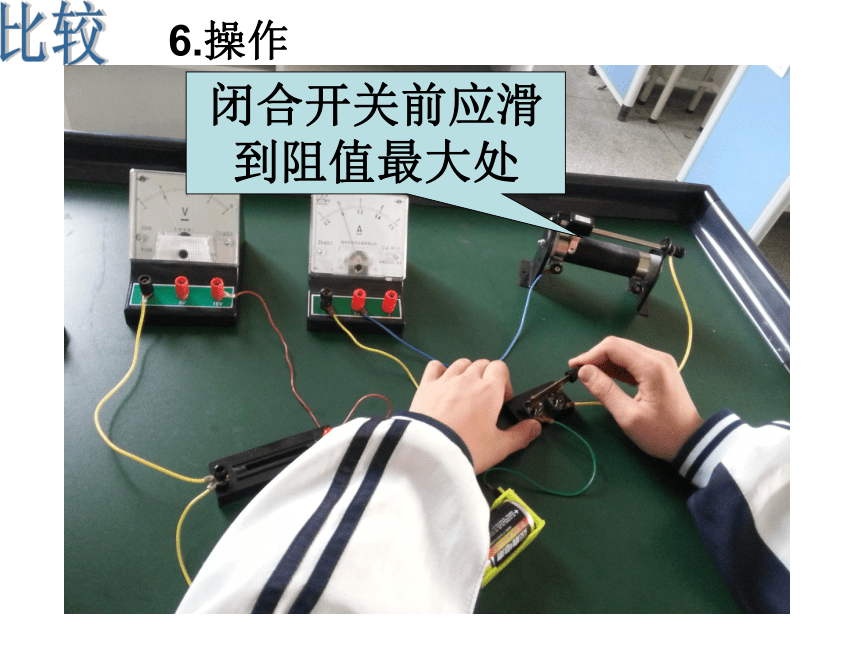

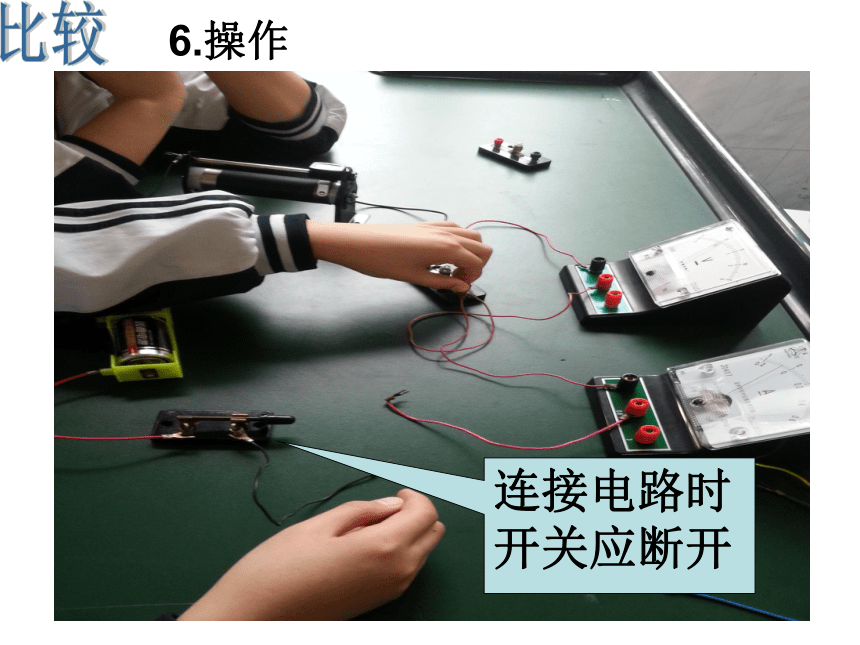

5.得出结论2.52.02.80.160.200.222.00.162.50.202.80.2212.512.512.70.320.500.6112.6小灯泡的额定功率为0.5W当电压为2.5V时的功率为0.32W……伏安法测定值电阻伏安法测小灯泡电功率比较连接电路时开关应断开6.操作比较应接入合适的量程6.操作比较闭合开关前应滑到阻值最大处6.操作比较电压表的正负接线柱接反了6.操作比较开关断开接阻值最大处合适的量程接线柱接反6.操作比较 测定小灯泡的额定功率，当闭合开关时,电路中可能出现的不正常的现象(见下表)请你参考下列选项,把表中空白部分补充完整(只要填选取的选项代号)
A．可能是灯丝断了 B．可能是小灯泡短路
C．可能是变阻器开路 D．可能是变阻器短路ADc
选项：
A.可能是灯丝断了
B.可能是变阻器开路
C.可能是小灯泡短路D.可能是变阻器短路
7.故障比较 已知电源电压6V，滑动变阻器最大阻值为5Ω，小灯泡规格为“2.5V 0.25A”。6V5Ω4V 某同学要测量小灯泡在正常工作时的电功率，但电压表示数总大于2.5V10 Ω2V7.故障比较课堂小结伏安法测电阻、测电功率伏安法测定值电阻伏安法测小灯泡电功率2.原理：1.目的：测电阻测电功率比较3.电路图：3.电路图：①调节定值电阻两端电压和通过的电流。滑动变阻器的作用：①调节小灯泡两端的电压。②保护电路作用。②保护电路作用。伏安法测定值电阻伏安法测小灯泡电功率比较3.电路图：伏安法测定值电阻伏安法测小灯泡电功率比较多次测量的目的：减小实验的误差测不同电压下小灯泡的电功率（寻找普遍规律）4.表格的设计
伏安法测定值电阻伏安法测小灯泡电功率比较5.得出结论2.52.02.80.160.200.222.00.162.50.202.80.2212.512.512.70.320.500.6112.6小灯泡的额定功率为0.5W当电压为2.5V时的功率为0.32W……伏安法测定值电阻伏安法测小灯泡电功率比较开关断开接阻值最大处合适的量程接线柱接反6.操作比较 测定小灯泡的额定功率，当闭合开关时,电路中可能出现的不正常的现象(见下表)请你参考下列选项,把表中空白部分补充完整(只要填选取的选项代号)
A．可能是灯丝断了 B．可能是小灯泡短路
C．可能是变阻器开路 D．可能是变阻器短路ADC
选项：
A.可能是灯丝断了
B.可能是变阻器开路
C.可能是小灯泡短路
D.可能是变阻器短路
6.故障比较 已知电源电压6V，滑动变阻器最大阻值为5Ω，小灯泡规格为“2.5V 0.25A”。6V5Ω4V 某同学要测量小灯泡在正常工作时的电功率，但电压表示数总大于2.5V10 Ω2V6.故障比较1.电路图2.所测的科学量3. 故障的分析2. 原理3.数据的处理4.多次测量的目的不同课堂小结伏安法测电阻、测电功率4. 实验操作注意事项1. 目的… …… …练一练１.用伏安法测电阻的电路中,有关滑动变阻器的作用说法不对的是( )
A．改变待测电阻两端的电压
B．改变通过待测电阻的电流
C．保护电路中的电路元件
D．为了使电表能选用小量程而使测量结果更准确
D2 ．在许多实验中都需要进行多次测量，有的是为了找到普遍规律，有的是为了求平均值减小误差．下列三个实验都进行了多次测量，其目的是为了求平均值以减小误差的有（ ） A．测量物体的长度
B．研究I与U的关系
C．探究重力大小与质量的关系
D．杠杆平衡条件的研究 A练一练找出错误的地方，用笔圈起来 3.下图是“伏安法测定值电阻实验”连接时的实物图。-0.63-315练一练 4.在“测定导体电
阻”的实验中，电源
使用二节新干电池，
被测电阻的阻值约为
5欧，滑动变阻器的
规格是“10Ω 1.5A”。电路连接正确，实验数据记录如右表所示，其中一组数据有拼凑的嫌疑，请指出并说明判断依据 。练一练15Ω10Ω1.电路图2.所测的科学量3. 故障的分析2. 原理3.数据的处理4.多次测量的目的不同作业布置伏安法测电阻、测电功率4. 实验操作注意事项1. 目的… …… …作业：电流表电压表量程的选择。谢谢指导！
伏安法测定值电阻伏安法测小灯泡电功率比较
5.得出结论2.52.02.80.160.200.222.00.162.50.202.80.2212.512.512.70.320.500.6112.6小灯泡的额定功率为0.5W当电压为2.5V时的功率为0.32W……伏安法测定值电阻伏安法测小灯泡电功率比较连接电路时开关应断开6.操作比较应接入合适的量程6.操作比较闭合开关前应滑到阻值最大处6.操作比较电压表的正负接线柱接反了6.操作比较开关断开接阻值最大处合适的量程接线柱接反6.操作比较 测定小灯泡的额定功率，当闭合开关时,电路中可能出现的不正常的现象(见下表)请你参考下列选项,把表中空白部分补充完整(只要填选取的选项代号)
A．可能是灯丝断了 B．可能是小灯泡短路
C．可能是变阻器开路 D．可能是变阻器短路ADc
选项：
A.可能是灯丝断了
B.可能是变阻器开路
C.可能是小灯泡短路D.可能是变阻器短路
7.故障比较 已知电源电压6V，滑动变阻器最大阻值为5Ω，小灯泡规格为“2.5V 0.25A”。6V5Ω4V 某同学要测量小灯泡在正常工作时的电功率，但电压表示数总大于2.5V10 Ω2V7.故障比较课堂小结伏安法测电阻、测电功率伏安法测定值电阻伏安法测小灯泡电功率2.原理：1.目的：测电阻测电功率比较3.电路图：3.电路图：①调节定值电阻两端电压和通过的电流。滑动变阻器的作用：①调节小灯泡两端的电压。②保护电路作用。②保护电路作用。伏安法测定值电阻伏安法测小灯泡电功率比较3.电路图：伏安法测定值电阻伏安法测小灯泡电功率比较多次测量的目的：减小实验的误差测不同电压下小灯泡的电功率（寻找普遍规律）4.表格的设计
伏安法测定值电阻伏安法测小灯泡电功率比较5.得出结论2.52.02.80.160.200.222.00.162.50.202.80.2212.512.512.70.320.500.6112.6小灯泡的额定功率为0.5W当电压为2.5V时的功率为0.32W……伏安法测定值电阻伏安法测小灯泡电功率比较开关断开接阻值最大处合适的量程接线柱接反6.操作比较 测定小灯泡的额定功率，当闭合开关时,电路中可能出现的不正常的现象(见下表)请你参考下列选项,把表中空白部分补充完整(只要填选取的选项代号)
A．可能是灯丝断了 B．可能是小灯泡短路
C．可能是变阻器开路 D．可能是变阻器短路ADC
选项：
A.可能是灯丝断了
B.可能是变阻器开路
C.可能是小灯泡短路
D.可能是变阻器短路
6.故障比较 已知电源电压6V，滑动变阻器最大阻值为5Ω，小灯泡规格为“2.5V 0.25A”。6V5Ω4V 某同学要测量小灯泡在正常工作时的电功率，但电压表示数总大于2.5V10 Ω2V6.故障比较1.电路图2.所测的科学量3. 故障的分析2. 原理3.数据的处理4.多次测量的目的不同课堂小结伏安法测电阻、测电功率4. 实验操作注意事项1. 目的… …… …练一练１.用伏安法测电阻的电路中,有关滑动变阻器的作用说法不对的是( )
A．改变待测电阻两端的电压
B．改变通过待测电阻的电流
C．保护电路中的电路元件
D．为了使电表能选用小量程而使测量结果更准确
D2 ．在许多实验中都需要进行多次测量，有的是为了找到普遍规律，有的是为了求平均值减小误差．下列三个实验都进行了多次测量，其目的是为了求平均值以减小误差的有（ ） A．测量物体的长度
B．研究I与U的关系
C．探究重力大小与质量的关系
D．杠杆平衡条件的研究 A练一练找出错误的地方，用笔圈起来 3.下图是“伏安法测定值电阻实验”连接时的实物图。-0.63-315练一练 4.在“测定导体电
阻”的实验中，电源
使用二节新干电池，
被测电阻的阻值约为
5欧，滑动变阻器的
规格是“10Ω 1.5A”。电路连接正确，实验数据记录如右表所示，其中一组数据有拼凑的嫌疑，请指出并说明判断依据 。练一练15Ω10Ω1.电路图2.所测的科学量3. 故障的分析2. 原理3.数据的处理4.多次测量的目的不同作业布置伏安法测电阻、测电功率4. 实验操作注意事项1. 目的… …… …作业：电流表电压表量程的选择。谢谢指导！
