人教版物理八年级上册第五章物理透镜及应用(共33张PPT)

(共33张PPT)

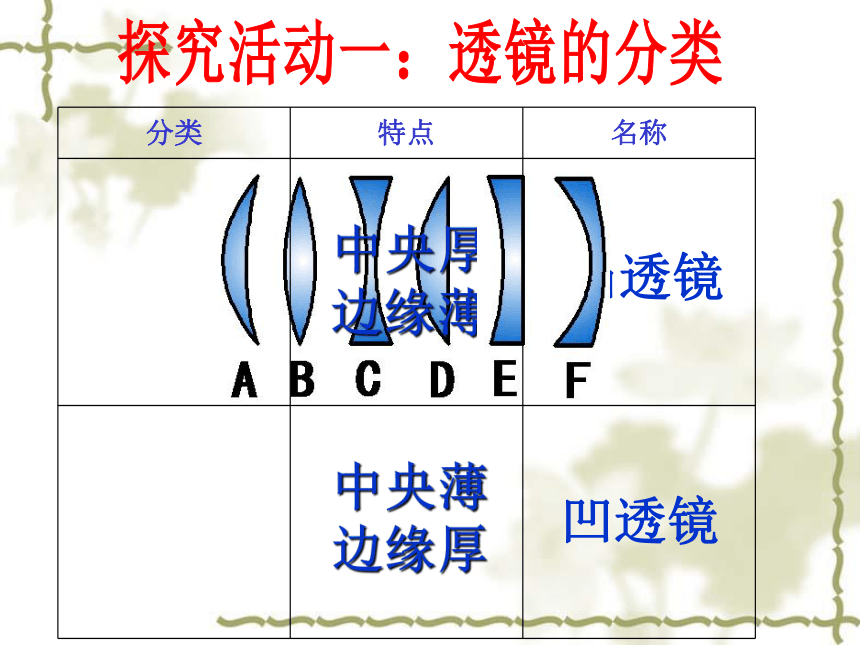

透镜及其应用
透镜
凸透镜
中央厚
边缘薄
凹透镜
中央薄
边缘厚
分类 特点 名称
C1
C2
主光轴
光心(O)

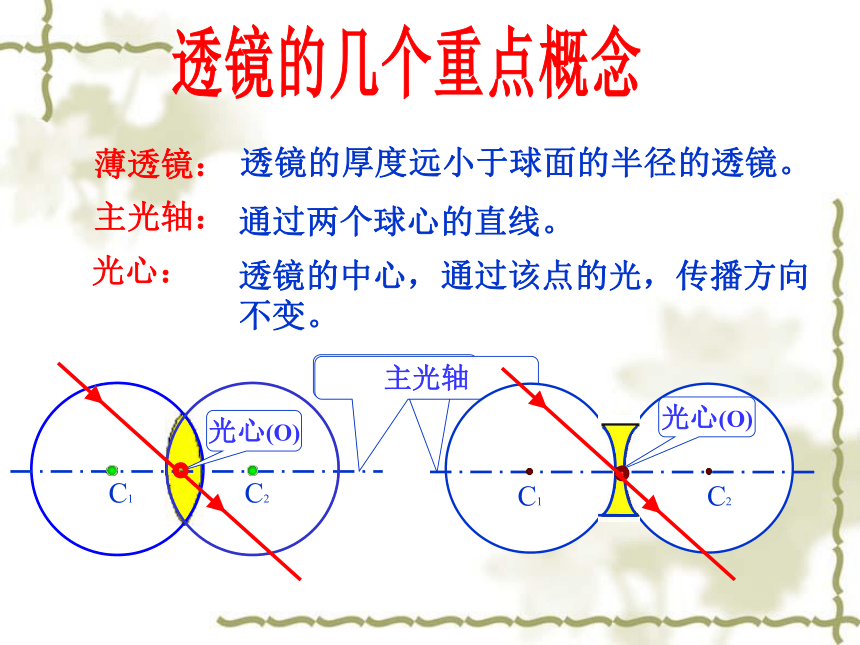

薄透镜：
主光轴：
光心：
C2
C1
光心(O)
透镜的厚度远小于球面的半径的透镜。
通过两个球心的直线。
透镜的中心，通过该点的光，传播方向不变。

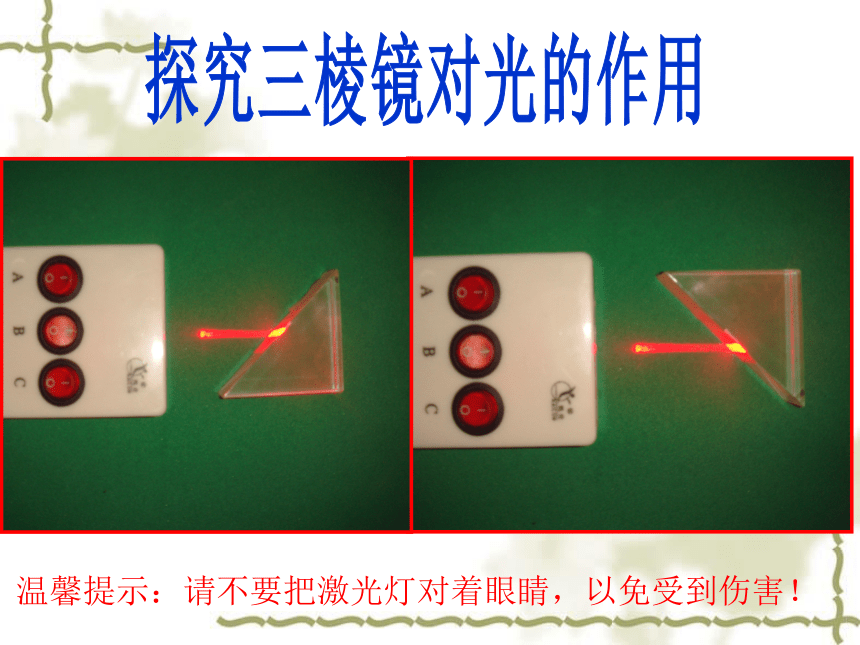

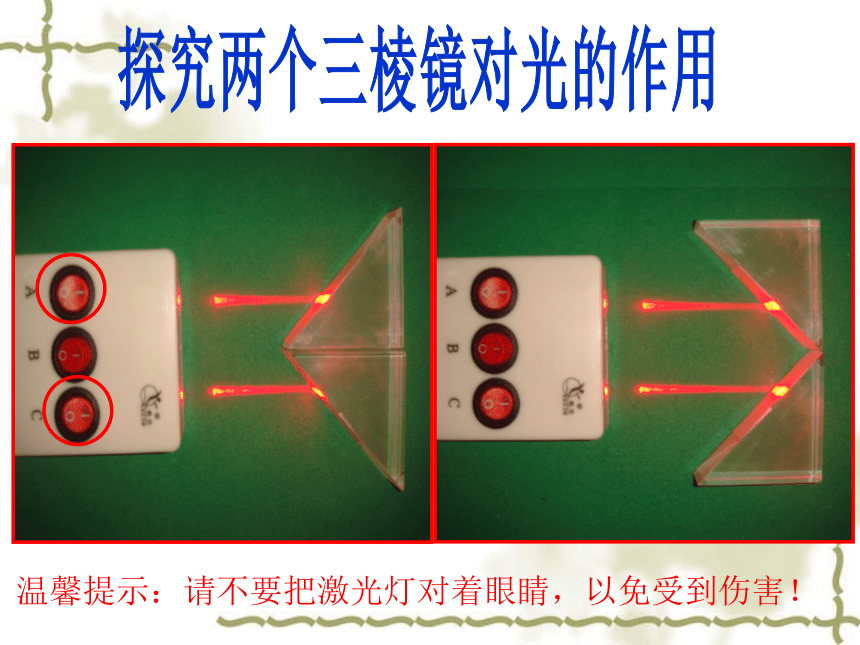

温馨提示：请不要把激光灯对着眼睛，以免受到伤害！
温馨提示：请不要把激光灯对着眼睛，以免受到伤害！

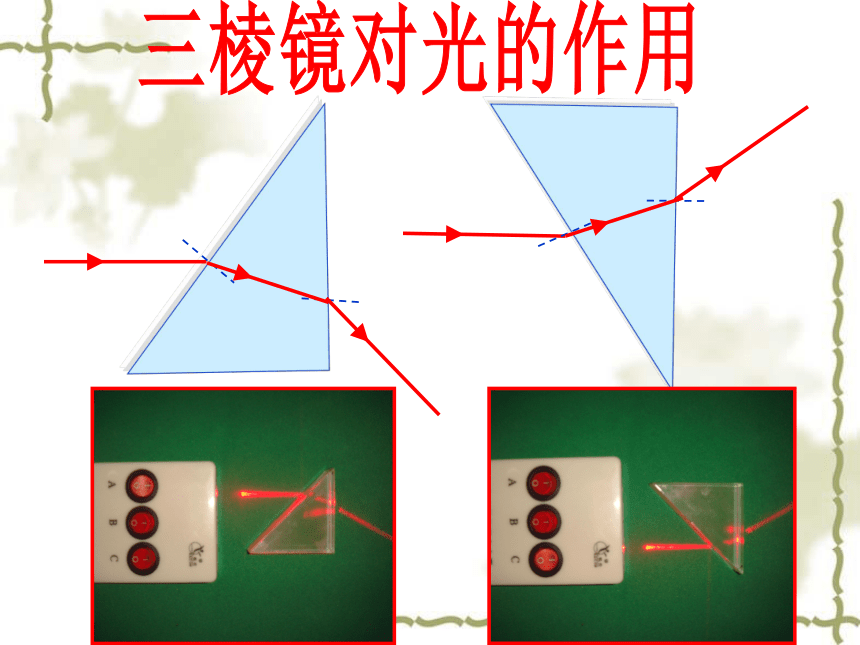

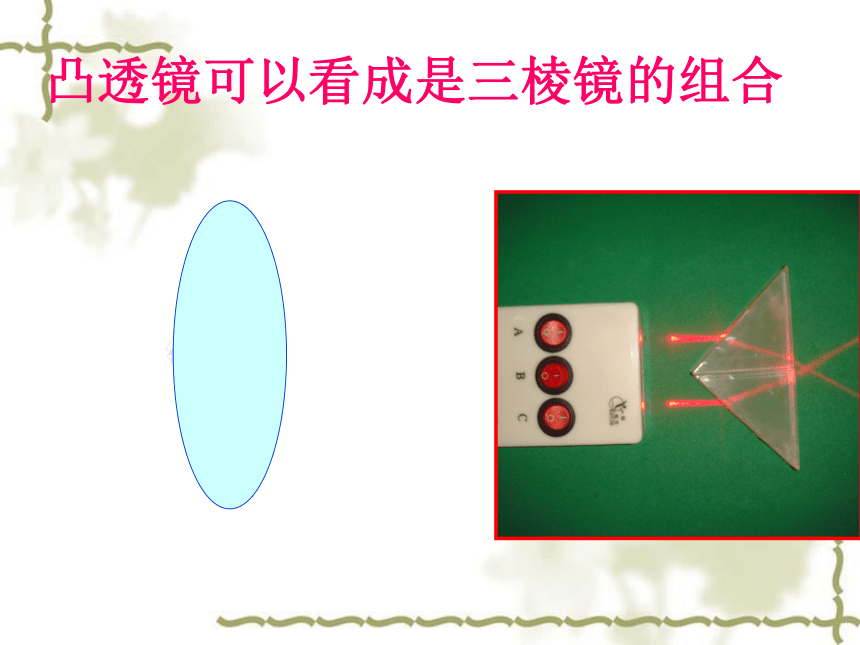

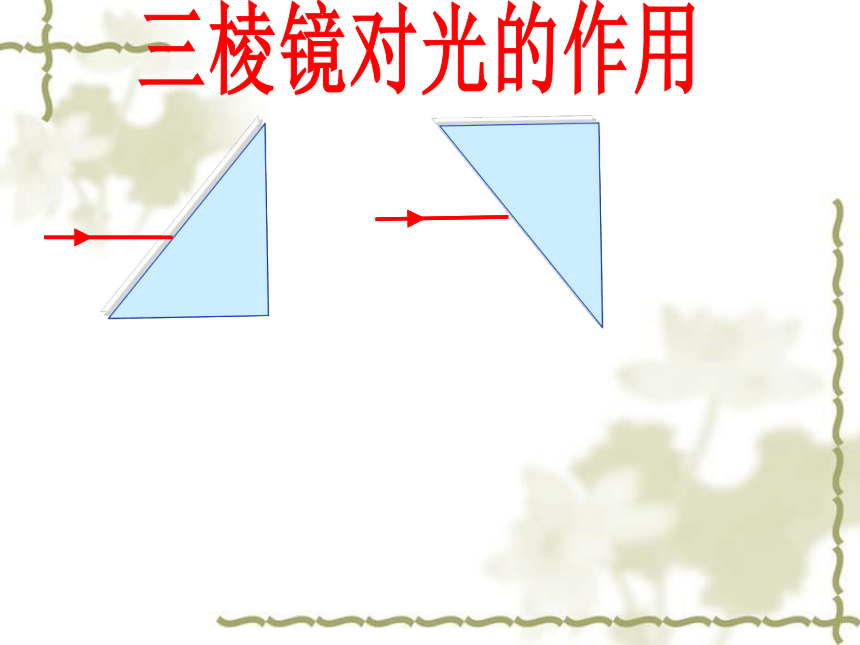

凸透镜可以看成是三棱镜的组合

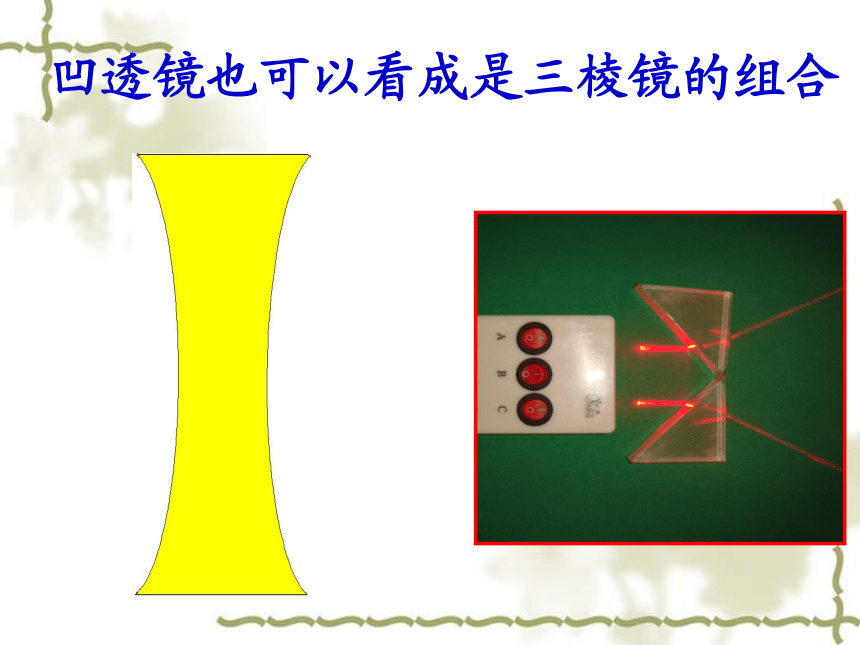

凹透镜也可以看成是三棱镜的组合
凸透镜
凹透镜

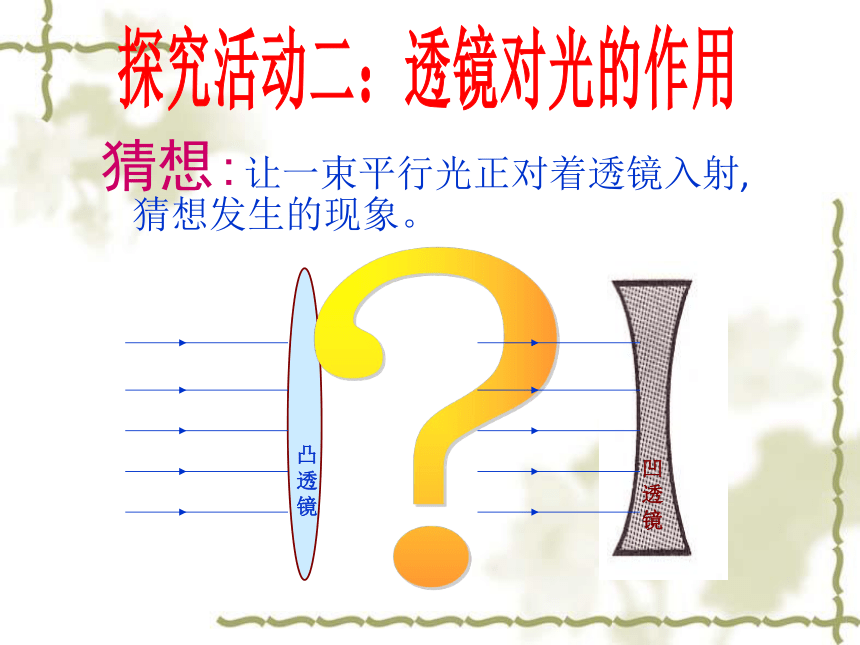

猜想:让一束平行光正对着透镜入射,猜想发生的现象。

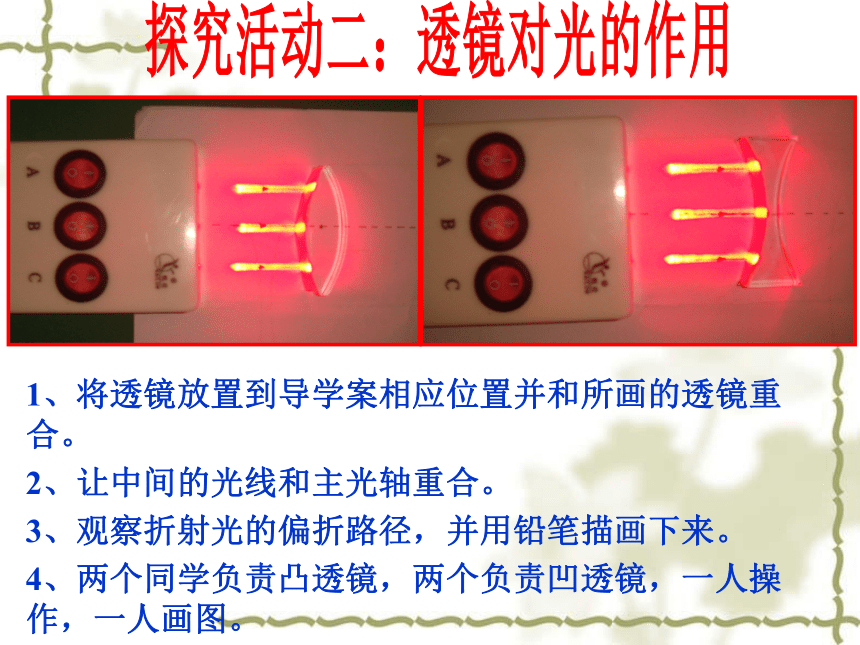

1、将透镜放置到导学案相应位置并和所画的透镜重合。
2、让中间的光线和主光轴重合。
3、观察折射光的偏折路径，并用铅笔描画下来。
4、两个同学负责凸透镜，两个负责凹透镜，一人操作，一人画图。
.
.
.
温馨提示：请不要把激光灯对着眼睛，以免受到伤害！
凸透镜对光的作用
O
凸透镜对光有会聚作用，所以叫会聚透镜。
凹透镜对光的作用
凹透镜对光有发散作用，所以叫发散透镜。
凸透镜的焦点
O
F
1、平行于主光轴的光通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
凸透镜的焦点
O
F
F
2、凸透镜有两个实焦点。
1、平行于主光轴的光通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
凸透镜的焦距
O
F
F
f
f
2、同一个凸透镜两侧的焦距相等。
1、焦点到凸透镜光心的距离叫做焦距( f )。
凹透镜的焦点和焦距
1、平行于主光轴的光通过凹透镜后发散，发
散光的反向延长线相交于主光轴上，它不是
实际光的会聚点，叫 (F)。
F
虚焦点
F
f
f
2、焦点到光心的距离叫做焦距( f )。
温馨提示：请不要把激光灯对着眼睛，以免受到伤害！
穿心箭，向不变；
平行来，找焦去；
过焦来，平行出。
F
F
F
F
照相机
望远镜
投影仪
显微镜
1.凸透镜对光有 作用，又叫 透镜；
凹透镜对光有 作用，又叫 透镜。
甲
2.根据图中光通过透镜前后的方向，在图中画出适当类型的透镜。
3．完成下列各光路图。
会聚
会聚
发散
发散
一、分类：
二、概念：1、主光轴 2、光心 3、焦点 4、焦距
三、透镜对光的作用：
1、凸透镜对光起会聚作用，也叫会聚透镜。
2、凹透镜对光起发散
作用，也叫发散透镜。
凸透镜和凹透镜
F
F
F
O
F
