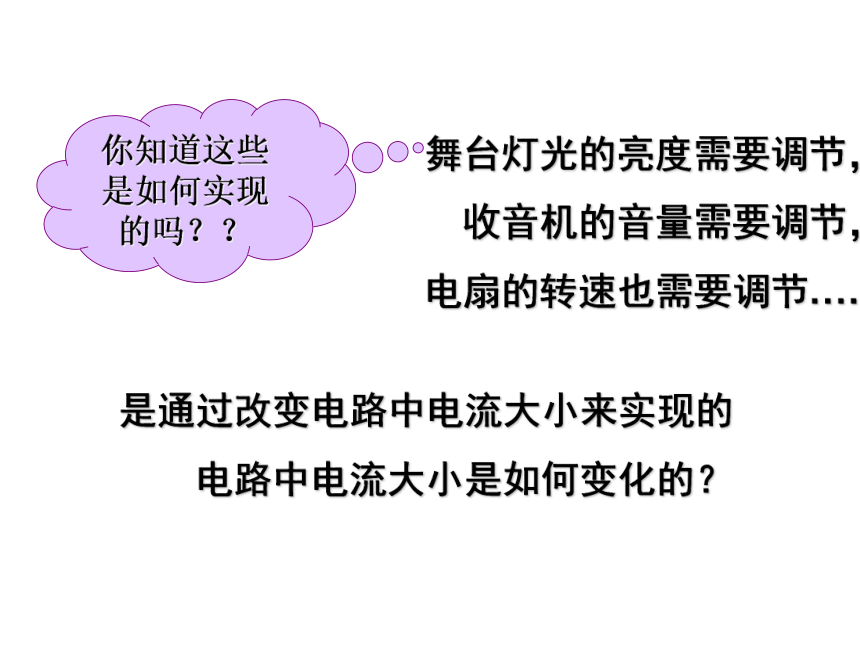

课件19张PPT。第十四章 欧姆定律一、电阻舞台灯光的亮度需要调节,
收音机的音量需要调节,
电扇的转速也需要调节……你知道这些是如何实现的吗??是通过改变电路中电流大小来实现的
电路中电流大小是如何变化的?活动1探究改变电路总电流的大小试验器材与电路图思考1、通过什么看电流的大小?

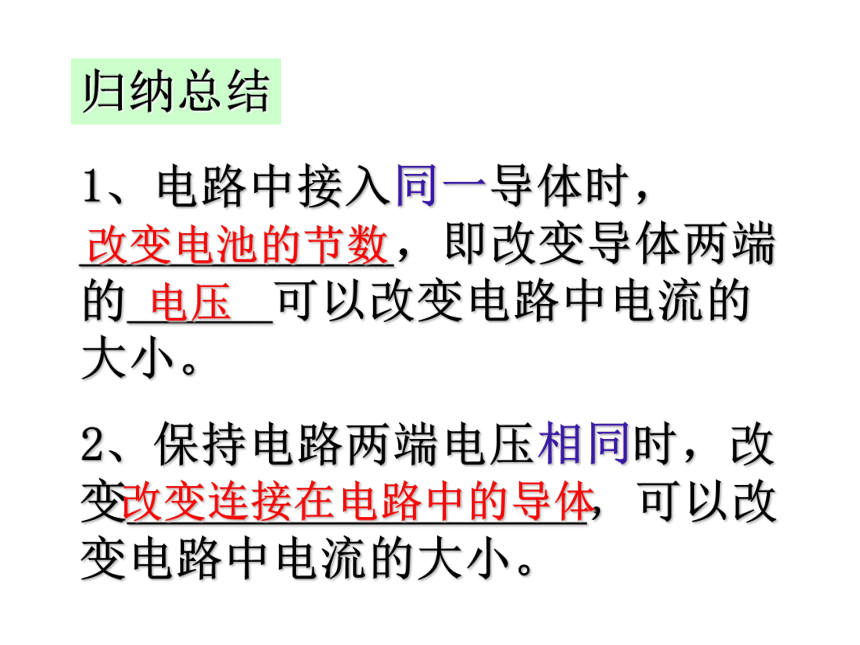

2、能有几种方法改变电流大小?归纳总结1、电路中接入同一导体时,_____________,即改变导体两端的______可以改变电路中电流的大小。
2、保持电路两端电压相同时,改变___________________,可以改变电路中电流的大小。改变电池的节数电压改变连接在电路中的导体 为什么电压相同时,选用不同的导体,电路中的电流不同呢?

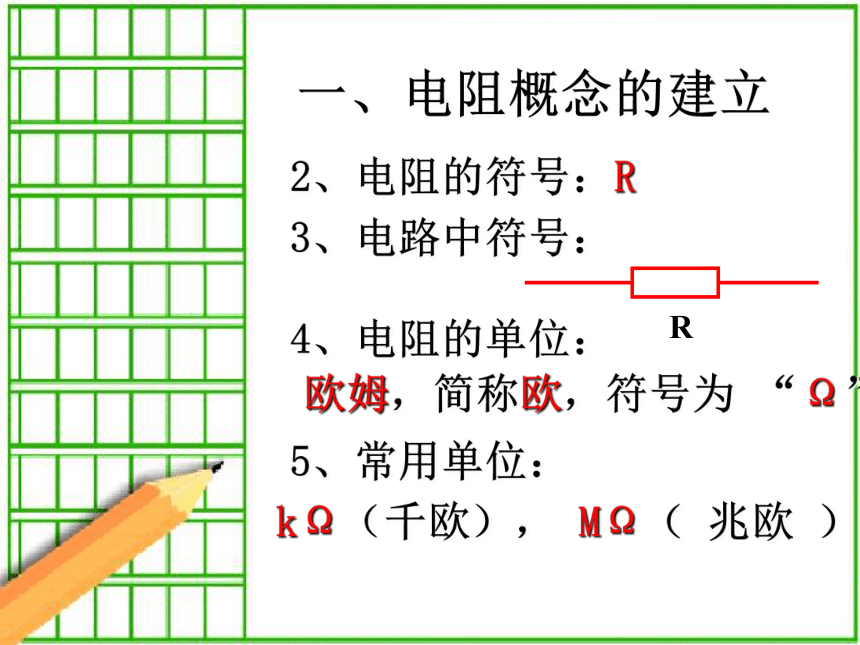

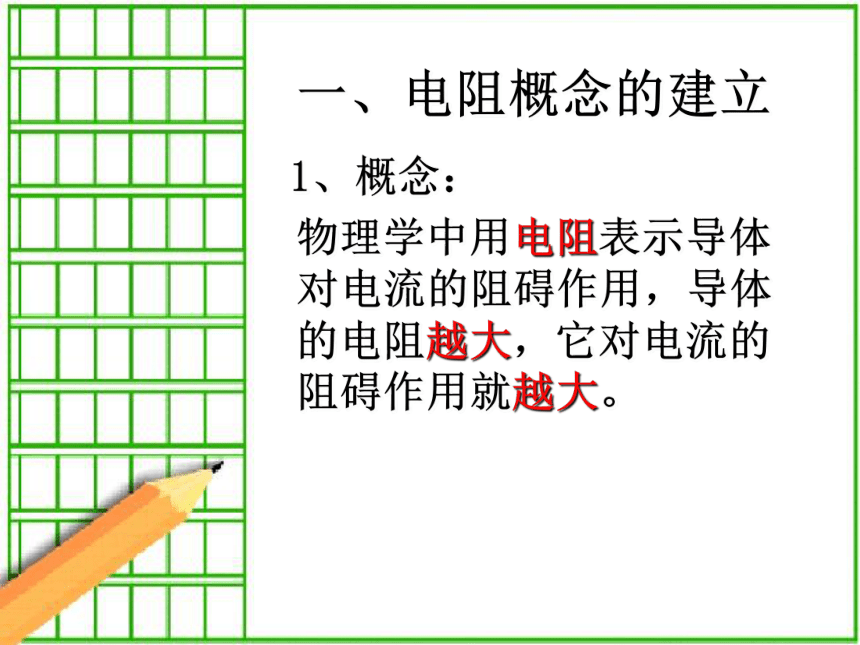

导体对电流的阻碍作用不同。一、电阻概念的建立1、概念:物理学中用电阻表示导体对电流的阻碍作用,导体的电阻越大,它对电流的阻碍作用就越大。一、电阻概念的建立2、电阻的符号:R 3、电路中符号:4、电阻的单位:欧姆,简称欧,符号为 “Ω”5、常用单位:kΩ(千欧), MΩ( 兆欧 )活动2探究影响导体电阻大小的因素猜一猜说出你的猜想和依据!!!思考1、在试验中如何将导体的电阻“显示”出来?
2、根据猜想你需要怎样的一些导线?
3、你还需要哪些试验器材?
4、会连接试验的电路吗?能选出适当的导体吗?ABCD试验结论在材料、横截面积相同的情况下,导体的电阻跟长度有关,长度越长,电阻越大。
在材料、长度相同的情况下,导体的电阻跟横截面积有关,横截面积越大,电阻越小。
在长度、横截面积相同的情况下,导体的电阻跟材料有关。结论:电阻大小还跟温度有关。对大多数导体来说,温度越高,电阻越大.但也有少数导体,电阻随温度的升高而减小.二、影响电阻大小的因素电阻的大小与导体的长度、横截面积和材料的性质有关,还与导体的温度有关。电阻是导体本身的一种性质。与电压、电流无关。0.0160.0170.0270.0520.0960.441.1一些导线在20℃时的电阻值(长1m,横截面1mm2)几个特殊值1.实验室用的连接导线的电阻很小,常用的1m长的铜导线,阻值小于百分之几欧,通常可以忽略不计。
2.电流表的电阻很小,近似情况下可看作等于零。
3.电压表的电阻很大,近似情况下看作无限大。
4.人体的电阻约为几十千欧至几千千欧。
5手电筒的小灯泡其灯丝电阻为几欧到几十欧反馈练习1、 0.2MΩ=_______Ω=______KΩ2×1052002、两条粗细相同,电阻相等的铜导线和镍铬合金线的长度是( )A.铜导线长些 B.镍铬合金长些
C.一样长 D.无法确定A3、有两条粗细相同、材料相同的导线,一条长20厘米,另一条长1.3米,哪条导线电阻大,为什么?反馈练习反馈练习4、有两条长度相等、材料相同的导线,一条横截面积0.4厘米2另一条2毫米2,哪条导线电阻大,为什么?反馈练习5、“铜导线比铁导线的电阻小.”这种说法对吗?应该怎么说?再见
