沪粤版物理九年级下册综合学情评估（含答案）

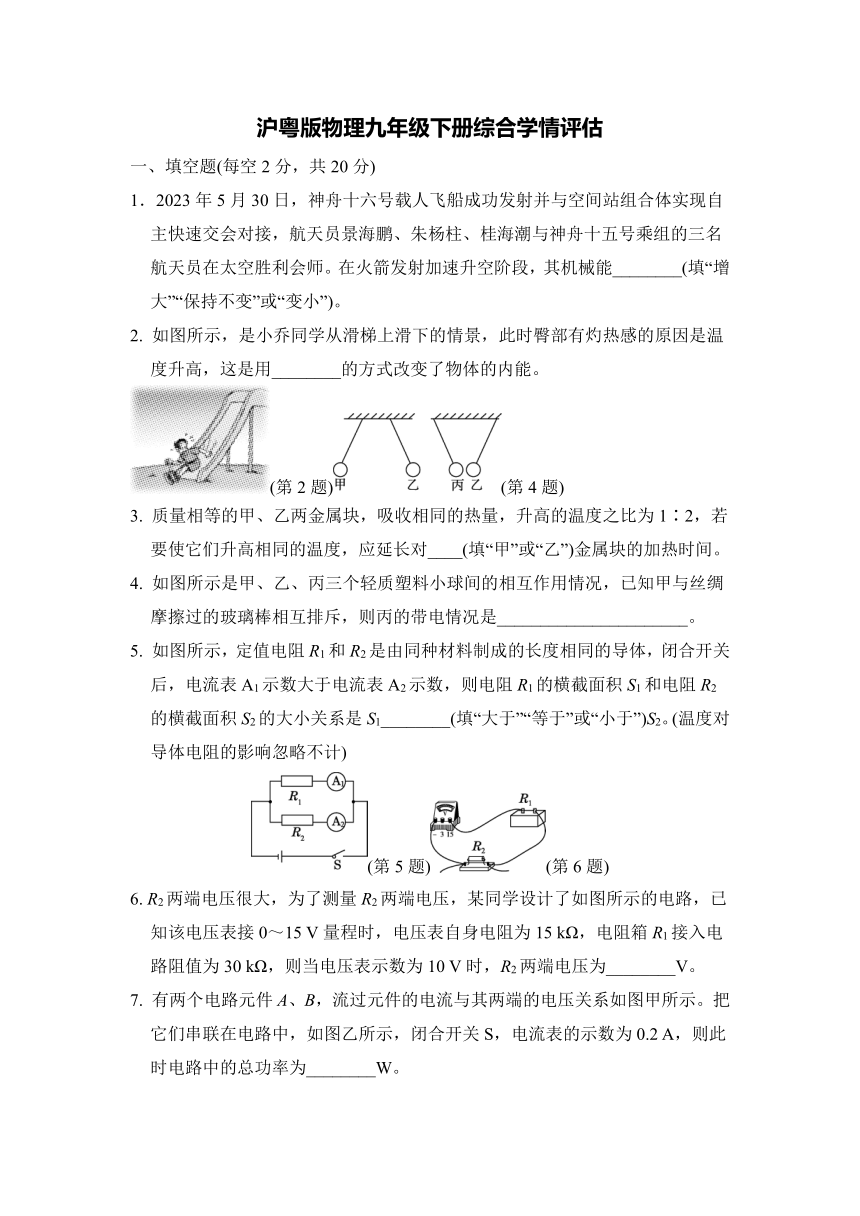

沪粤版物理九年级下册综合学情评估
一、填空题(每空2分，共20分)
1．2023年5月30日，神舟十六号载人飞船成功发射并与空间站组合体实现自主快速交会对接，航天员景海鹏、朱杨柱、桂海潮与神舟十五号乘组的三名航天员在太空胜利会师。在火箭发射加速升空阶段，其机械能________(填“增大”“保持不变”或“变小”)。
2. 如图所示，是小乔同学从滑梯上滑下的情景，此时臀部有灼热感的原因是温度升高，这是用________的方式改变了物体的内能。
INCLUDEPICTURE"J33.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J33.tif" \* MERGEFORMATINET (第2题)INCLUDEPICTURE"J34.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J34.tif" \* MERGEFORMATINET (第4题)
3. 质量相等的甲、乙两金属块，吸收相同的热量，升高的温度之比为1∶2，若要使它们升高相同的温度，应延长对____(填“甲”或“乙”)金属块的加热时间。
4. 如图所示是甲、乙、丙三个轻质塑料小球间的相互作用情况，已知甲与丝绸摩擦过的玻璃棒相互排斥，则丙的带电情况是______________________。
5. 如图所示，定值电阻R1和R2是由同种材料制成的长度相同的导体，闭合开关后，电流表A1示数大于电流表A2示数，则电阻R1的横截面积S1和电阻R2的横截面积S2的大小关系是S1________(填“大于”“等于”或“小于”)S2。(温度对导体电阻的影响忽略不计)
INCLUDEPICTURE"J35.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J35.tif" \* MERGEFORMATINET (第5题)INCLUDEPICTURE"J36.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J36.tif" \* MERGEFORMATINET (第6题)
6. R2两端电压很大，为了测量R2两端电压，某同学设计了如图所示的电路，已知该电压表接0～15 V量程时，电压表自身电阻为15 kΩ，电阻箱R1接入电路阻值为30 kΩ，则当电压表示数为10 V时，R2两端电压为________V。

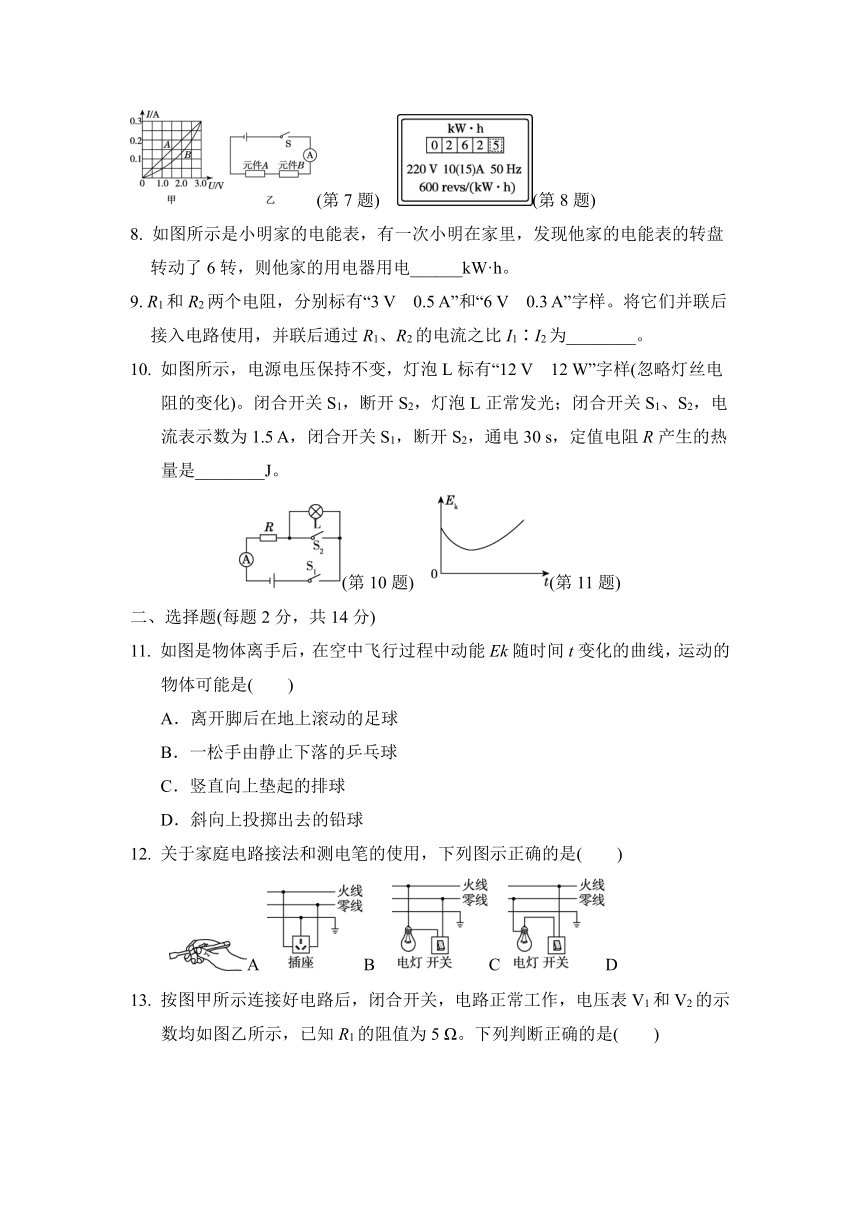

7. 有两个电路元件A、B，流过元件的电流与其两端的电压关系如图甲所示。把它们串联在电路中，如图乙所示，闭合开关S，电流表的示数为0.2 A，则此时电路中的总功率为________W。
INCLUDEPICTURE"J37.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J37.tif" \* MERGEFORMATINET (第7题)　INCLUDEPICTURE"J38.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J38.tif" \* MERGEFORMATINET (第8题)
8. 如图所示是小明家的电能表，有一次小明在家里，发现他家的电能表的转盘转动了6转，则他家的用电器用电______kW·h。
9. R1和R2两个电阻，分别标有“3 V　0.5 A”和“6 V　0.3 A”字样。将它们并联后接入电路使用，并联后通过R1、R2的电流之比I1∶I2为________。
10. 如图所示，电源电压保持不变，灯泡L标有“12 V　12 W”字样(忽略灯丝电阻的变化)。闭合开关S1，断开S2，灯泡L正常发光；闭合开关S1、S2，电流表示数为1.5 A，闭合开关S1，断开S2，通电30 s，定值电阻R产生的热量是________J。
INCLUDEPICTURE"J39.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J39.tif" \* MERGEFORMATINET (第10题)　INCLUDEPICTURE"换题-1.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\换题-1.tif" \* MERGEFORMATINET (第11题)
二、选择题(每题2分，共14分)
11. 如图是物体离手后，在空中飞行过程中动能Ek随时间t变化的曲线，运动的物体可能是(　　)
A．离开脚后在地上滚动的足球
B．一松手由静止下落的乒乓球
C．竖直向上垫起的排球
D．斜向上投掷出去的铅球
12. 关于家庭电路接法和测电笔的使用，下列图示正确的是(　　)
INCLUDEPICTURE"J41A.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J41A.tif" \* MERGEFORMATINET A INCLUDEPICTURE"J41B.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J41B.tif" \* MERGEFORMATINET B INCLUDEPICTURE"J41C.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J41C.tif" \* MERGEFORMATINET C INCLUDEPICTURE"J41D.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J41D.tif" \* MERGEFORMATINET D　　

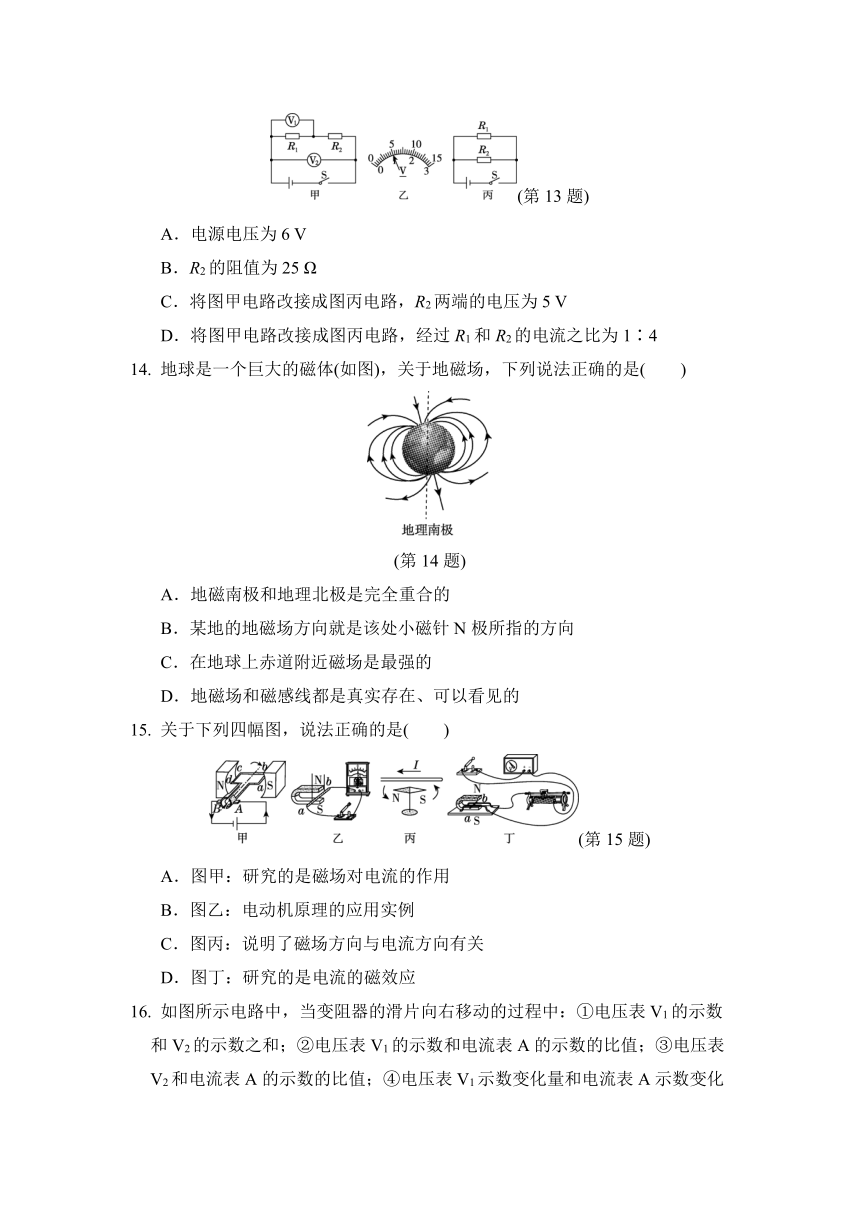

13. 按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5 Ω。下列判断正确的是(　　)
INCLUDEPICTURE"J42.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J42.tif" \* MERGEFORMATINET (第13题)
A．电源电压为6 V
B．R2的阻值为25 Ω
C．将图甲电路改接成图丙电路，R2两端的电压为5 V
D．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶4
14. 地球是一个巨大的磁体(如图)，关于地磁场，下列说法正确的是(　　)
INCLUDEPICTURE"xj-11.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\xj-11.tif" \* MERGEFORMATINET
(第14题)
A．地磁南极和地理北极是完全重合的
B．某地的地磁场方向就是该处小磁针N极所指的方向
C．在地球上赤道附近磁场是最强的
D．地磁场和磁感线都是真实存在、可以看见的
15. 关于下列四幅图，说法正确的是(　　)
INCLUDEPICTURE"J44.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J44.tif" \* MERGEFORMATINET (第15题)
A．图甲：研究的是磁场对电流的作用
B．图乙：电动机原理的应用实例
C．图丙：说明了磁场方向与电流方向有关
D．图丁：研究的是电流的磁效应

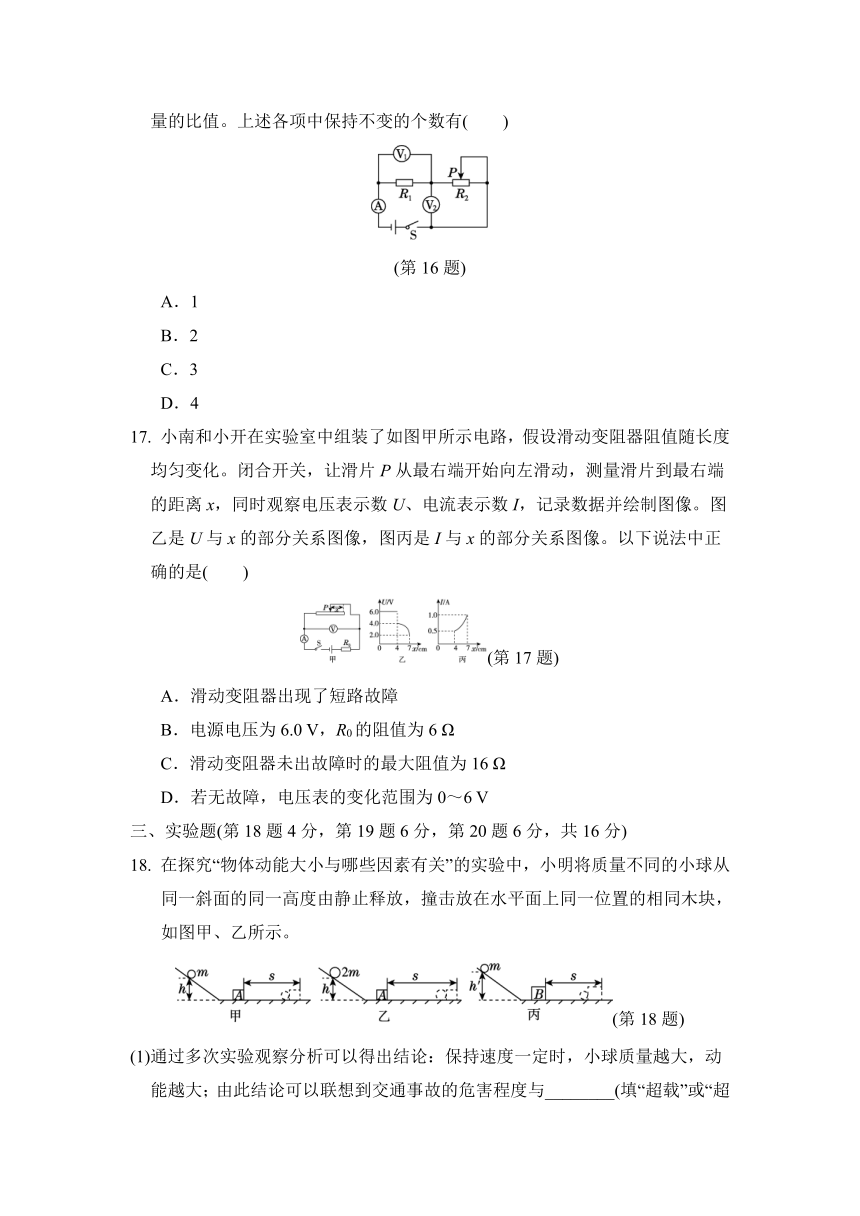

16. 如图所示电路中，当变阻器的滑片向右移动的过程中：①电压表V1的示数和V2的示数之和；②电压表V1的示数和电流表A的示数的比值；③电压表V2和电流表A的示数的比值；④电压表V1示数变化量和电流表A示数变化量的比值。上述各项中保持不变的个数有(　　)
INCLUDEPICTURE"J45.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J45.tif" \* MERGEFORMATINET
(第16题)
A．1
B．2
C．3
D．4
17. 小南和小开在实验室中组装了如图甲所示电路，假设滑动变阻器阻值随长度均匀变化。闭合开关，让滑片P从最右端开始向左滑动，测量滑片到最右端的距离x，同时观察电压表示数U、电流表示数I，记录数据并绘制图像。图乙是U与x的部分关系图像，图丙是I与x的部分关系图像。以下说法中正确的是(　　)
INCLUDEPICTURE"J46.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J46.tif" \* MERGEFORMATINET (第17题)
A．滑动变阻器出现了短路故障
B．电源电压为6.0 V，R0的阻值为6 Ω
C．滑动变阻器未出故障时的最大阻值为16 Ω
D．若无故障，电压表的变化范围为0～6 V
三、实验题(第18题4分，第19题6分，第20题6分，共16分)
18. 在探究“物体动能大小与哪些因素有关”的实验中，小明将质量不同的小球从同一斜面的同一高度由静止释放，撞击放在水平面上同一位置的相同木块，如图甲、乙所示。
INCLUDEPICTURE"换题-2.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\换题-2.tif" \* MERGEFORMATINET (第18题)
(1)通过多次实验观察分析可以得出结论：保持速度一定时，小球质量越大，动能越大；由此结论可以联想到交通事故的危害程度与________(填“超载”或“超速”)有很大关系。
(2)现将质量为m的小球从更高位置由静止释放，撞击放在水平面上同一位置的另一个较大质量的木块B，如图丙所示，发现木块B被撞击后移动的距离和甲图中木块A一样远，小明得出的结论是：动能的大小与速度无关。请你分析指出他得出结论错误的原因：__________________________。
19. 小聪同学在“测量小灯泡电功率”的实验中，已知电源电压为6 V，小灯泡的额定电压为3.8 V，电阻约为8 Ω。
实验
序号 1 2 3 4 5
U/V 1.0 2.0 3.0 3.8 4.2
I/A 0.20 0.40 0.47 0.50 0.52
亮度 不亮 不亮 很暗 正常 很亮
　INCLUDEPICTURE"J48.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J48.tif" \* MERGEFORMATINET (第19题)
(1)请用笔画线代替导线将实物电路连接完整(要求：闭合开关前，变阻器滑片放在最左端)；
(2)小聪同学调节滑动变阻器，进行了几次实验，得到部分U和I的数据如表所示；
分析数据可知，该小灯泡的额定功率为________W；
(3)小聪同学继续调节滑动变阻器时，把灯丝烧断了(其他器材均完好)，则他会观察到电压表和电流表的示数情况是__________________________。
20. 在测量额定电压为U1＝2.5 V的小灯泡正常发光时电阻的实验中，小聪小组的电流表坏了，于是他们设计了如下电路，其中R0为阻值已知的定值电阻，请完成实验步骤：
INCLUDEPICTURE"J49.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J49.tif" \* MERGEFORMATINET
(第20题)
(1)闭合开关S和S1，断开开关S2，调节滑动变阻器的滑片，使______________；
(2)________________(填“保持滑片位置不变”或“移动变阻器的滑片”)，然后闭合开关S和S2，断开开关S1，记下电压表示数为U2；
(3)小灯泡正常发光时灯泡的电阻为RL＝________(用R0、U1、U2表示)。
四、计算题(第21小题8分，第22小题12分，共20分)
21. 我国自行设计研制的某飞机若以270 km/h的速度匀速直线航行20 min，消耗航空燃油1.35 t，飞机发动机的功率为2.25×107 W。(航空燃油的热值为4×107 J/kg)
(1)该飞机消耗的航空燃油完全燃烧放出的热量是多少？
(2)发动机的效率是多少？
22. 如图，R0的阻值为10 Ω，灯泡L标有“3 V　1.5 W”，电流表量程为0～0.6 A，电压表量程为0～15 V。
(1)S、S1、S2都闭合时，电流表示数为0.2 A，求电源电压。
(2)所有开关都闭合，移动滑片P，电路总功率为0.6 W时，求此时滑动变阻器的阻值。
(3)更换另一电源，闭合S、S3，断开S1、S2，当滑片P从最右端滑到中点时，小灯泡恰好正常发光，且滑片P在中点时电压表的示数是P在最右端时示数的，在不损坏各元件的情况下，求这个电路的功率变化范围(不考虑温度对灯丝电阻的影响)。
INCLUDEPICTURE"J52.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\J52.tif" \* MERGEFORMATINET (第22题)
答案
一、1. 增大
2. 做功
3. 甲
4. 带负电或不带电
5. 大于　点拨：由图可知，两个电阻并联，电流表A1测量通过R1的电流，电流表A2测量通过R2的电流，电流表A1示数大于电流表A2示数，由并联电路电压的规律可知两个电阻两端的电压相等，由R＝可知，R1S2。
6. 30　
7. 0.9　
8. 0.01　
9. 10∶3
10. 720
二、11. D　12. D　13. C　
14. B　15. A　
16. C　17. C
三、18. (1)超载
(2)没有控制放在水平面的木块的质量相同
19. (1)解：如图所示。
INCLUDEPICTURE"D-11.tif" INCLUDEPICTURE "E:\\24春\\9物理下（HY版）安徽\\D-11.tif" \* MERGEFORMATINET (第19题)
(2)1.9　
(3)电压表示数接近6 V，电流表示数为0
20. (1)电压表示数为U1
(2)保持滑片位置不变
(3)
四、21. 解：(1)该飞机消耗的航空燃油完全燃烧放出的热量为Q放＝mq＝1.35×103 kg×4×107 J/kg＝5.4×1010 J。
(2)飞机航行20 min发动机做功为W＝Pt＝2.25×107 W×20×60 s＝2.7×1010 J，发动机的效率为η＝×100%＝×100%＝50%。
22. 解：(1)当S、S1、S2都闭合时，电路为只有R0的简单电路，由欧姆定律可得，电源电压：
U＝I0R0＝0.2 A×10 Ω＝2 V。
(2)所有开关都闭合时，R0与R并联，电流表测干路电流；干路电流为I＝＝＝0.3 A，通过滑动变阻器的电流：IR＝I－I0＝0.3 A－0.2 A＝0.1 A，此时滑动变阻器接入电路的阻值：R＝＝＝20 Ω。
(3)更换另一电源，闭合S、S3，断开S1、S2，R与L串联，电压表测R两端的电压；设滑片在中点时电路中的电流为I中，滑片在最右端时电路中的电流为I右；因滑片在中点时电压表的示数是滑片在最右端时示数的，则＝＝＝，解得I右＝0.6I中；滑片在中点时灯泡L恰好正常发光，此时通过电路的电流为I中＝IL＝＝＝0.5 A，灯泡的电阻：RL＝＝＝6 Ω，则I右＝0.6I中＝0.6×0.5 A＝0.3 A，电源电压U′＝I中R中＋UL＝I右R右＋UL′，即0.5 A×R中＋3 V＝0.3 A×2R中＋6 Ω×0.3 A，解得R中＝12 Ω；则电源电压：U′＝I中R中＋UL＝0.5 A×12 Ω＋3 V＝9 V，当滑片位于最右端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，此时滑动变阻器两端的电压：U右＝I右R右＝I右×2R中＝0.3 A×2×12 Ω＝7.2 V，7.2 V＜15 V，不损坏电压表；此时电路的总功率最小，最小总功率为P小＝U′I右＝9 V×0.3 A＝2.7 W，通过电路的电流最大时，电路的总功率最大，则最大总功率为P大＝U′I中＝9 V×0.5 A＝4.5 W，则这个电路的功率变化范围为2.7 W～4.5 W。
