图象变换

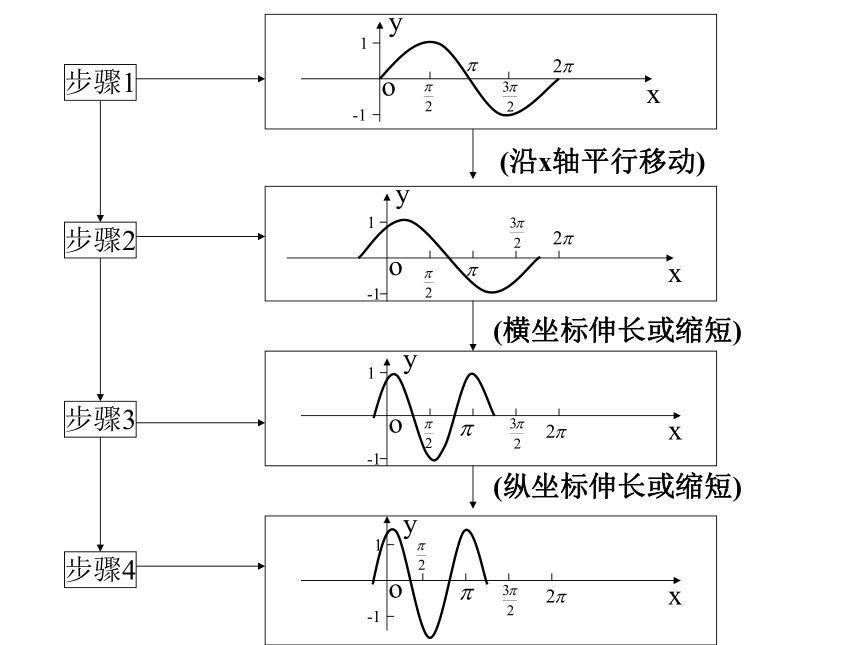

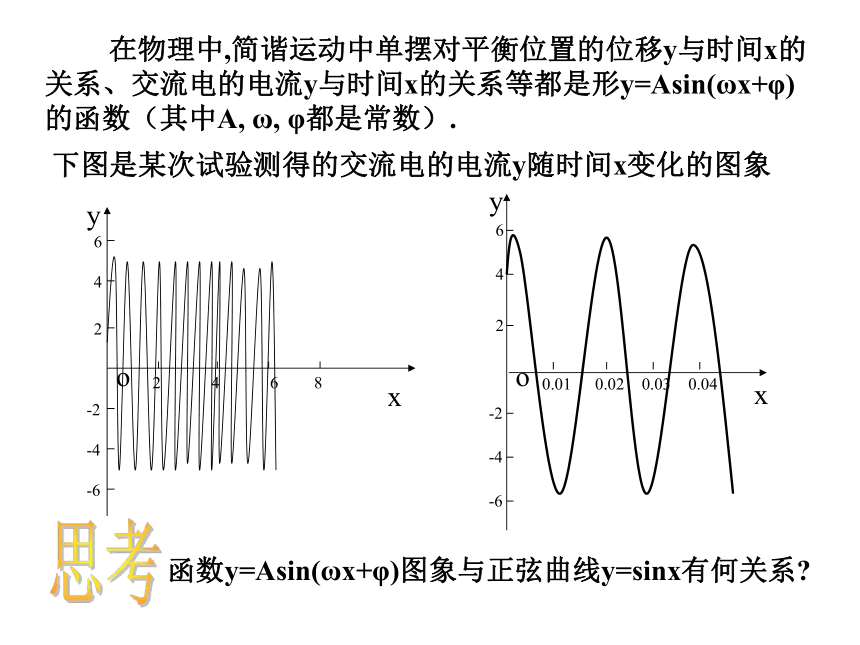

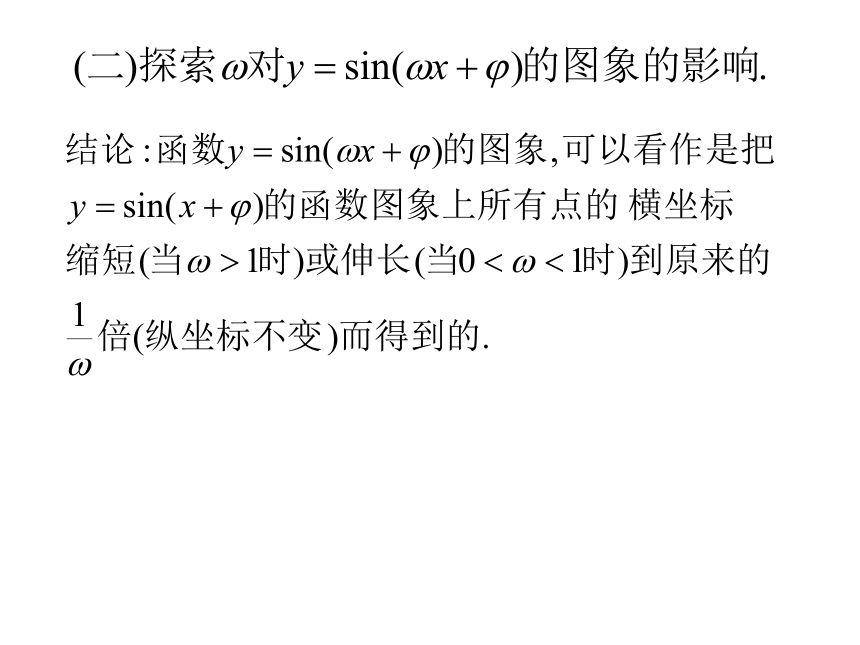

课件21张PPT。 在物理中,简谐运动中单摆对平衡位置的位移y与时间x的关系、交流电的电流y与时间x的关系等都是形y=Asin(ωx+φ) 的函数（其中A, ω, φ都是常数）.下图是某次试验测得的交流电的电流y随时间x变化的图象步骤1步骤2步骤3步骤4xyo-11(沿x轴平行移动)(横坐标伸长或缩短)(纵坐标伸长或缩短)1-１2-2xoy3-32?1-１2-2xoy3-32?　　1-１2-2xoy3-32?练习xyO2-2CBCDC作正弦型函数y=Asin(?x+?) 的图象的方法：

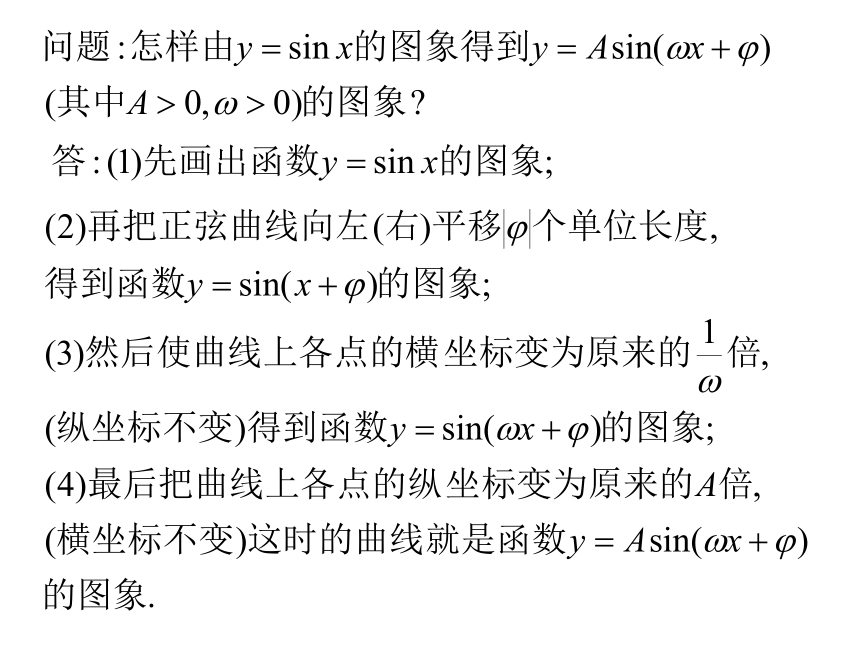

（1）利用变换关系作图;
（2）用“五点法”作图。小结
