15.4 电流的测量

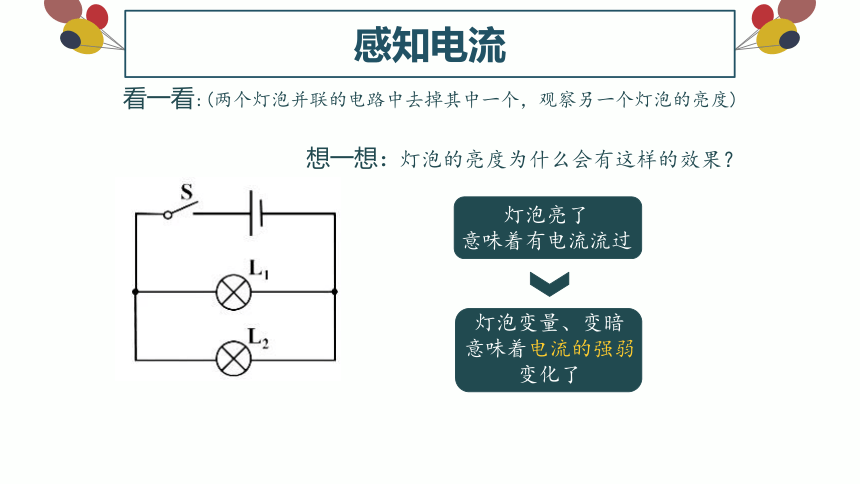

感知电流
看一看:(两个灯泡并联的电路中去掉其中一个，观察另一个灯泡的亮度)
想一想：
灯泡的亮度为什么会有这样的效果？
灯泡亮了
意味着有电流流过
灯泡变量、变暗
意味着电流的强弱变化了
电流

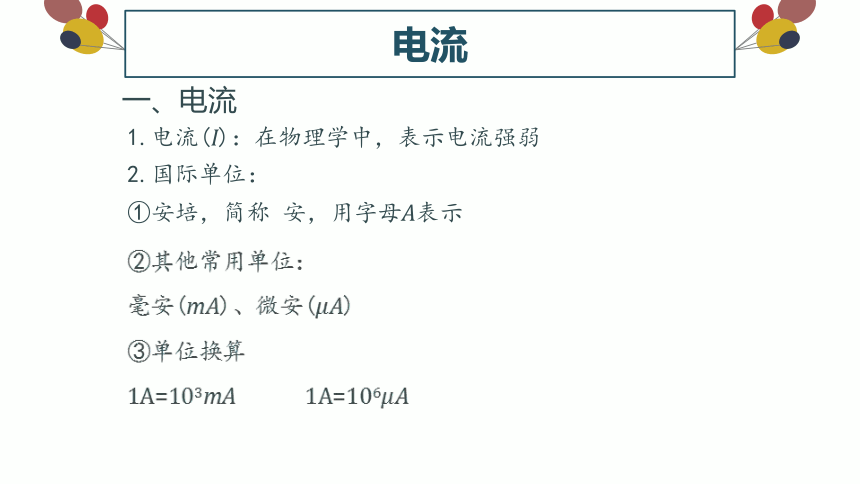

一、电流
1.电流(I)：在物理学中，表示电流强弱
2.国际单位：
①安培，简称 安，用字母A表示
②其他常用单位：
毫安(mA)、微安()
③单位换算
1A=103mA 1A=106
电流
一、电流
约100A
约200A
约1A
约200000A
电流的测量
二、电流的测量

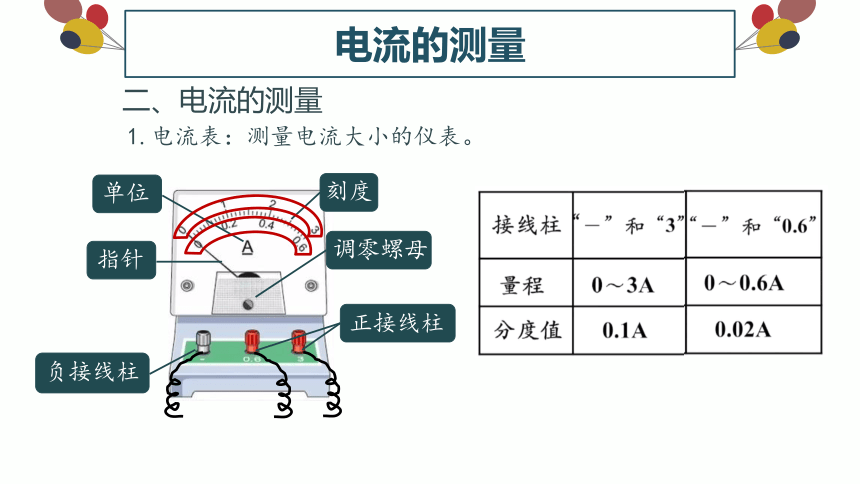

1.电流表：测量电流大小的仪表。
刻度
调零螺母
正接线柱
单位
指针
负接线柱
电流的测量
二、电流的测量

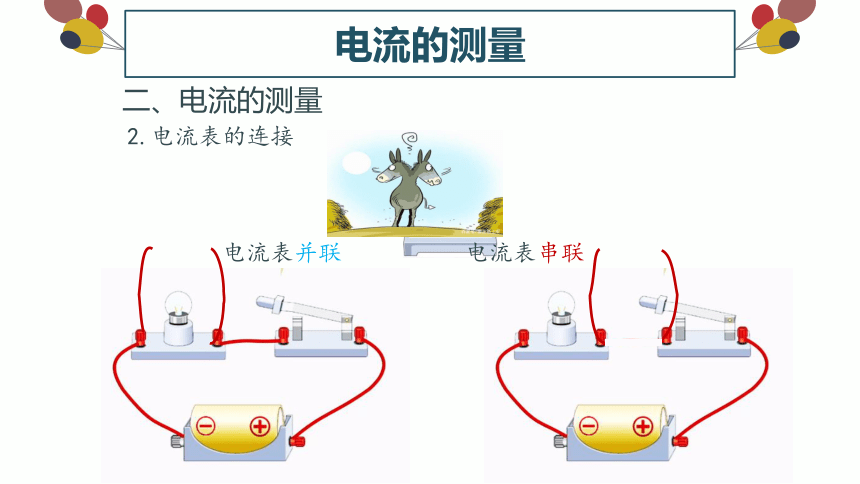

2.电流表的连接
电流表并联
电流表串联
电流的测量
二、电流的测量
2.电流表的连接
电流表并联
电流表串联
×

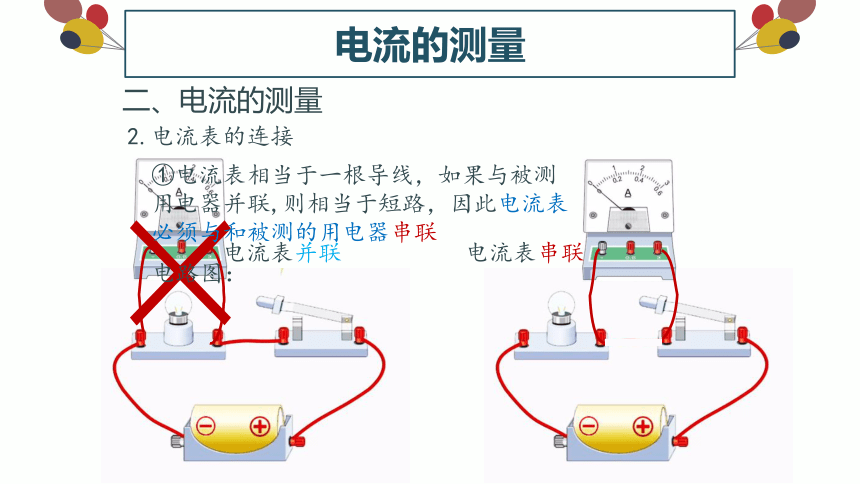

①电流表相当于一根导线，如果与被测用电器并联,则相当于短路，因此电流表必须与和被测的用电器串联
电路图：
电流的测量
二、电流的测量
2.电流表的连接
请观察以下两个实物图，请说出不合理之处，并验证。
电流的测量
二、电流的测量
2.电流表的连接
②必须让电流从正接线柱流进，负接线柱流出
请观察以下两个实物图，请说出不合理之处，并验证。
×
正负接线柱接反，电流表指针反向偏转
电流的测量
二、电流的测量
2.电流表的连接
③必须正确选择电流表的量程
如果被测电流超过电流表的最大测量值，就无法读数，而且也有可能损坏电流表，这时应该用更大的量程。
(试触法)
④不允许把电路表直接连到电源两极，否则电流表将被损坏。
×

电流的测量
二、电流的测量
2.电流表的连接
③必须正确选择电流表的量程。
④不允许把电路表直接连到电源两极，否则电流表将被损坏。
①电流表相当于一根导线，如果与被测用电器并联,则相当于短路，因此电流表必须与和被测的用电器串联。
②必须让电流从正接线柱流进，负接线柱流出。
(试触法)
电流的测量
二、电流的测量
2.电流表的连接
电流表的读数：①看量程 ②看分度值 ③读数
0.24A
1.3A
电流的测量
二、电流的测量
2.电流表的连接
电流表的读数：①看量程 ②看分度值 ③读数
电流的测量
二、电流的测量
3.用电流表测量电流
电流的测量
二、电流的测量
3.用电流表测量电流
测量流出小灯泡的电流
测量流入小灯泡的电流
+
+
-
-
结论：①流出小灯泡的电流和流入小灯泡的电流相同
②被测电流的大小与电流表在电路中的位置无关
