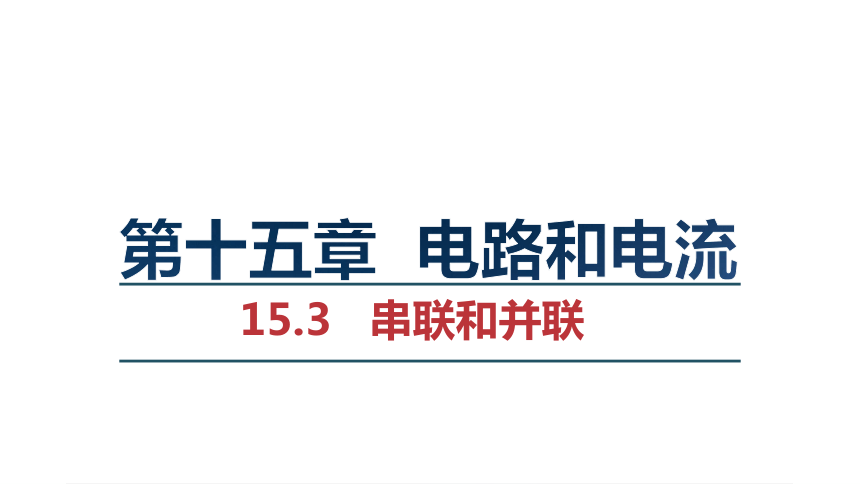

15.3 串联和并联
感知
看一看:
想一想：
这些灯泡怎么连接才会有这样的效果？
思考
想一想：

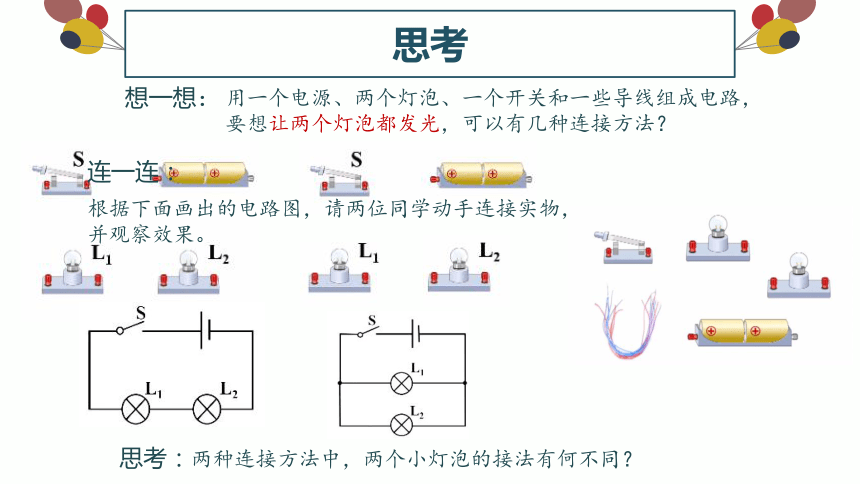

用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个灯泡都发光，可以有几种连接方法？
思考：两种连接方法中，两个小灯泡的接法有何不同？
根据下面画出的电路图，请两位同学动手连接实物，并观察效果。
连一连：
串联和并联
串联
并联

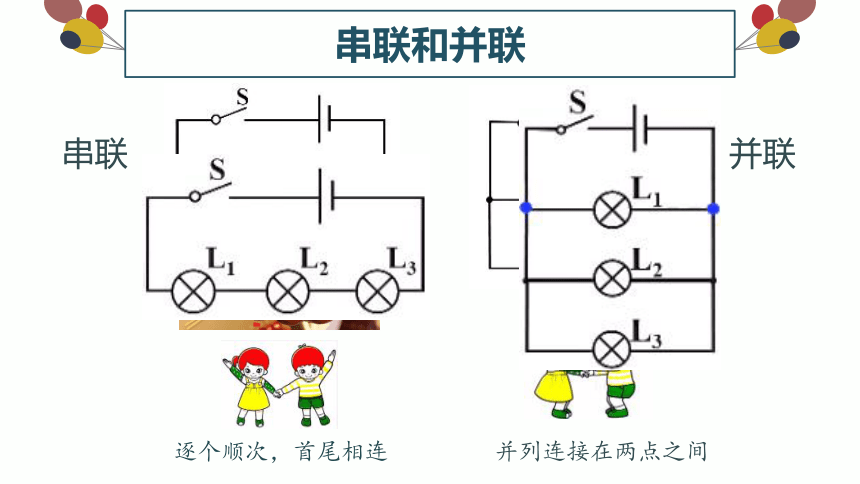

逐个顺次，首尾相连
并列连接在两点之间
串并联电路
二、串并联电路的特点
1．电流路径特点（请标出以下电路中电流的方向）
★串联电路中，电流的路径只有一条

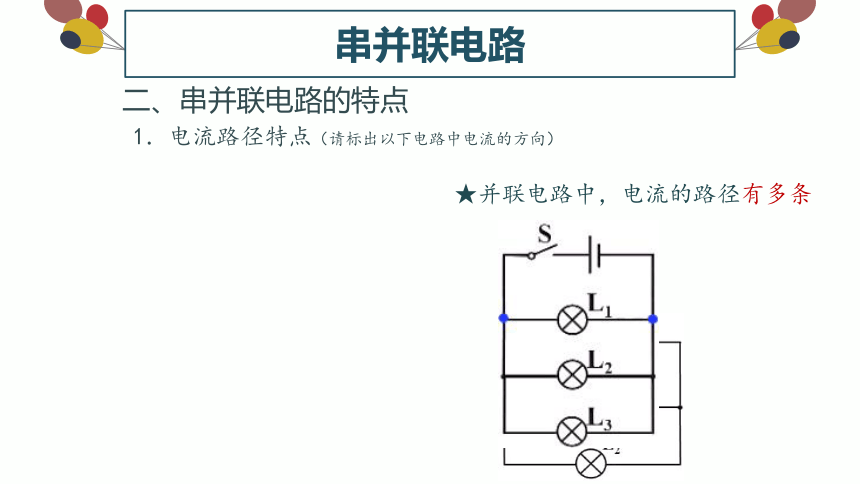

★并联电路中，电流的路径有多条
串并联电路
二、串并联电路的特点
1．电流路径特点（请标出以下电路中电流的方向）
★并联电路中，电流的路径有多条
串并联电路
二、串并联电路的特点
1．电流路径特点（请标出以下电路中电流的方向）
★并联电路中，电流的路径有多条
干路
支路
干路
支路
串并联电路
二、串并联电路的特点
2．用电器间是否相互干扰

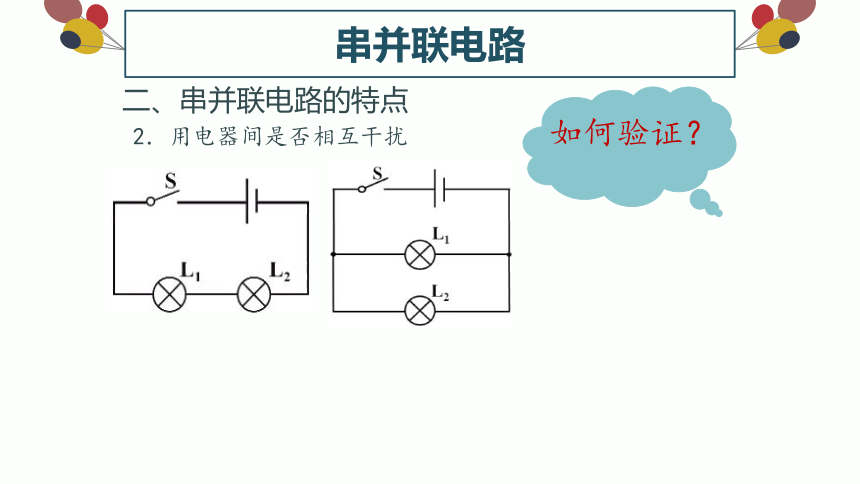

如何验证？
串并联电路
二、串并联电路的特点
2．用电器间是否相互干扰

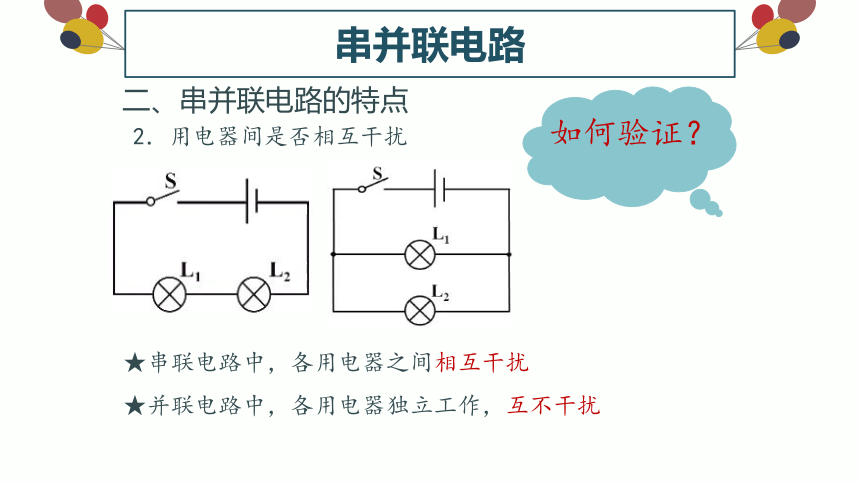

★串联电路中，各用电器之间相互干扰
★并联电路中，各用电器独立工作，互不干扰
如何验证？
串并联电路
二、串并联电路的特点
3．开关的作用
①串联电路中开关的作用
串并联电路
二、串并联电路的特点
3．开关的作用
①串联电路中开关的作用
串联电路中的开关可以控制所有用电器，且开关的位置并不影响它对用电器的控制作用。
串并联电路
二、串并联电路的特点
3．开关的作用
②并联电路中开关的作用
干路开关
支路开关
串并联电路
二、串并联电路的特点
3．开关的作用
②并联电路中开关的作用
并联电路中，干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。
干路开关
支路开关
串并联电路
二、串并联电路的特点
串联电路 并联电路
连接特点
电流路径特点
用电器间是否相互干扰
开关作用
逐个顺次相连
并列连接在两点之间
只有一条
一条干路，多条支路
相互干扰
不干扰
开关控制整个电路，开关的位置对它的控制作用没有影响
干路开关控制整个电路，支路开关只控制它所在支路
串并联电路
练习：
根据实物电路连接图，画出对应的电路图。
串联电路
串并联电路
练习：
根据实物电路连接图，画出对应的电路图。
串并联电路
练习：
(1)在图丙所示电路图中，用箭头标出开关闭合后干路和支路上的电流方向。
(2)按图丙所示，在图丁中用笔画线表示导线，完成实物电路的连接。
1.如图所示，开关S闭合时，灯泡L1与L2组成并联电路的是（ ）
15.3
串联和并联 习题巩固
2.根据图甲所示的电路图，在图乙中用笔画线代替导线，把实物图连接起来。
15.3
串联和并联 习题巩固
生活中的电路
思考：
图片中的各盏灯是怎样连接的呢？
各灯组之间是并联
各个灯之间是并联
生活中的电路
思考：
图片中的各盏灯是怎样连接的呢？
每盏灯之间是并联
生活中的电路
思考：
房子里的电灯、电吹风、电冰箱、电视机、电饭煲、洗衣机等电器是怎样连接的呢？
各盏灯、家电之间是并联
生活中的电路
讨论分析1：
教室里的各盏灯及插座是怎样连接的呢？
讨论：1.教室里的各盏灯是否相互干扰？
2.一个开关控制几盏灯？
结果：1.教室里的各盏灯独立工作、互不干扰。
2.一个开关控制3盏灯。
画出电路图：
生活中的电路
讨论分析2：
家里的冰箱，当打开冰箱门时，冰箱内的照明灯就会亮起来；当冰箱内温度不够低时，制冷机工作。
讨论：1.照明灯和制冷机是否互相干扰？
2.照明灯和制冷机由几个开关控制？
结果：1.照明灯和制冷机独立工作、互不干扰。
2.照明灯和制冷机分别由两个开关控制。
画出电路图：
门
温控开关
生活中的电路
讨论分析3：
白天，不论发出多大的声音，楼道里的电灯都不会亮，夜晚有人走动发出声音时，电路才会接通，灯才会亮，这是为什么？
讨论：这盏灯由几个开关控制？
结果：两个开关控制这盏灯
画出电路图：
光控开关
声控开关
