2022－2023学年上学期海南省各地九年级物理期末试题选编－ 电流和电路 综合复习题（含解析）

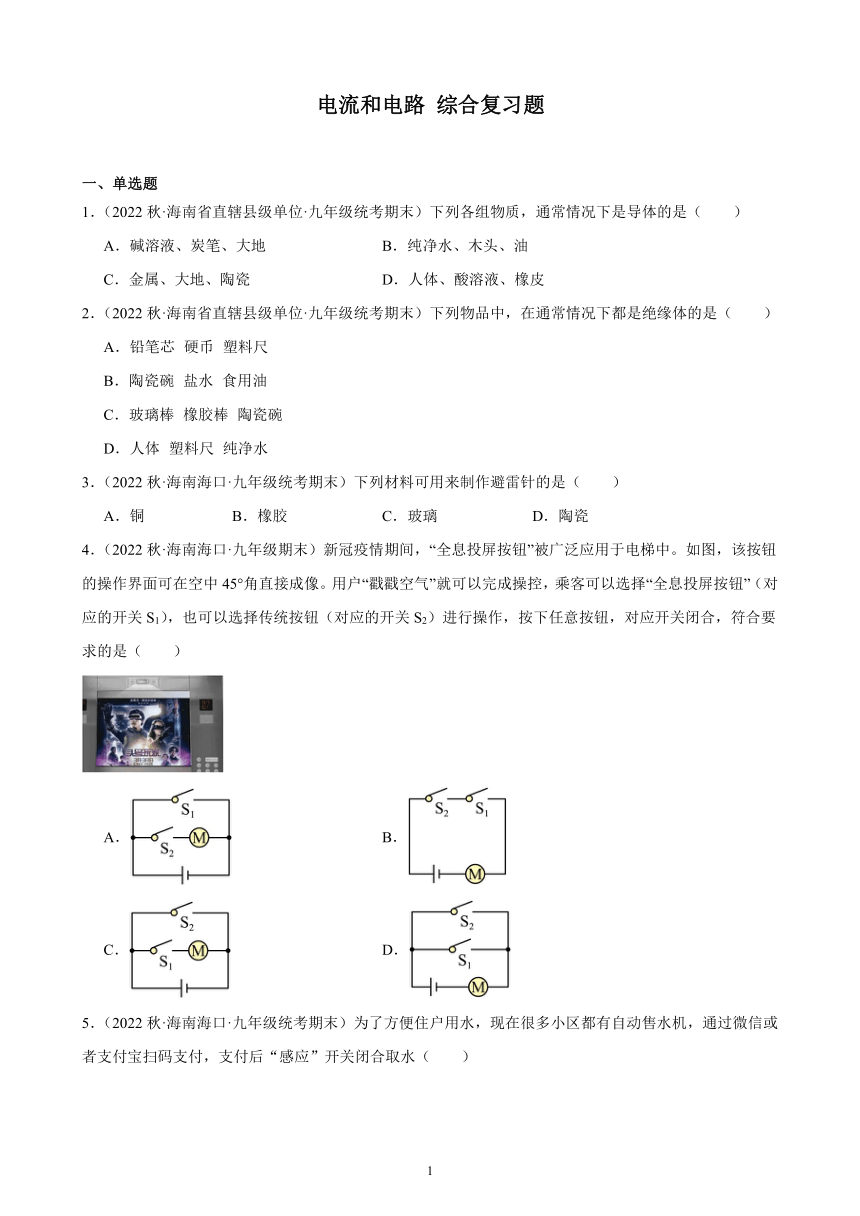

电流和电路 综合复习题
一、单选题
1．（2022秋·海南省直辖县级单位·九年级统考期末）下列各组物质，通常情况下是导体的是（　　）
A．碱溶液、炭笔、大地 B．纯净水、木头、油
C．金属、大地、陶瓷 D．人体、酸溶液、橡皮
2．（2022秋·海南省直辖县级单位·九年级统考期末）下列物品中，在通常情况下都是绝缘体的是（　　）
A．铅笔芯 硬币 塑料尺
B．陶瓷碗 盐水 食用油
C．玻璃棒 橡胶棒 陶瓷碗
D．人体 塑料尺 纯净水
3．（2022秋·海南海口·九年级统考期末）下列材料可用来制作避雷针的是（　　）
A．铜 B．橡胶 C．玻璃 D．陶瓷
4．（2022秋·海南海口·九年级期末）新冠疫情期间，“全息投屏按钮”被广泛应用于电梯中。如图，该按钮的操作界面可在空中45°角直接成像。用户“戳戳空气”就可以完成操控，乘客可以选择“全息投屏按钮”（对应的开关S1），也可以选择传统按钮（对应的开关S2）进行操作，按下任意按钮，对应开关闭合，符合要求的是（　　）

A． B．
C． D．

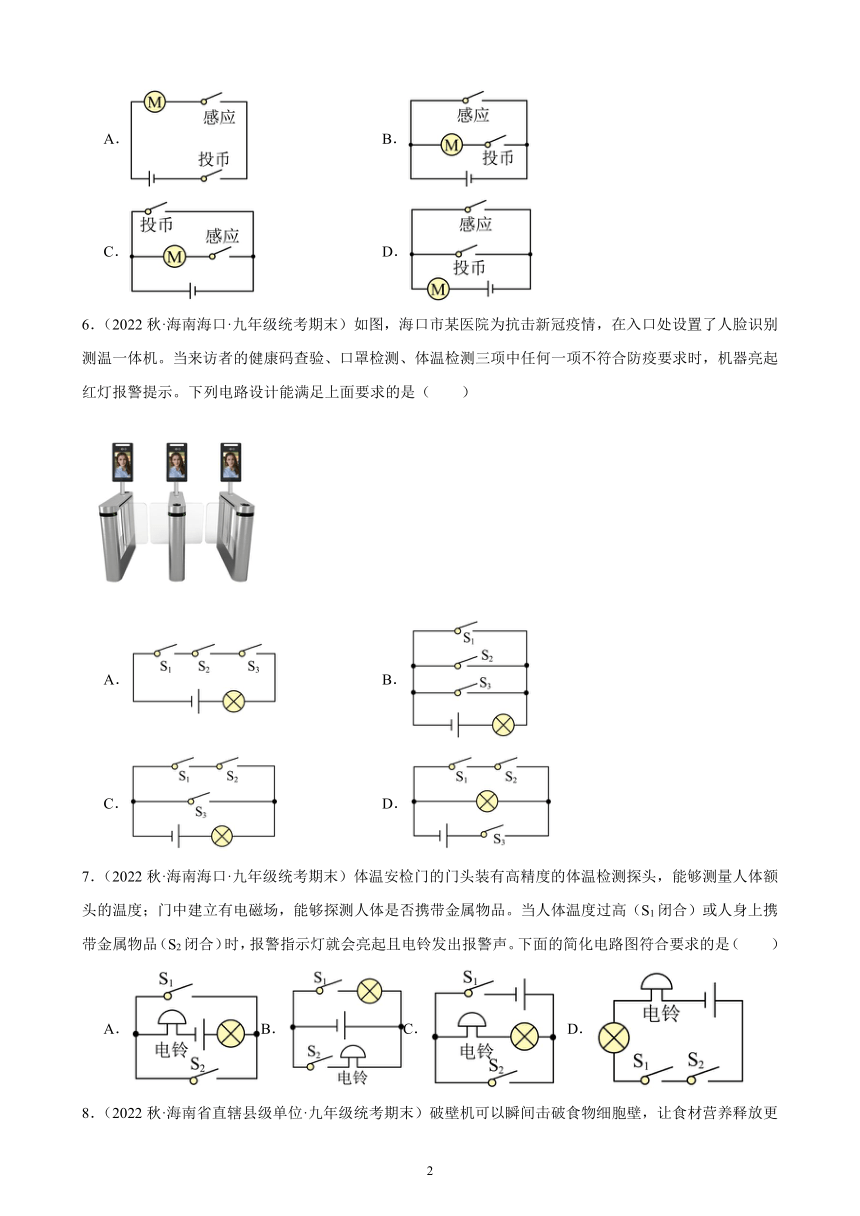

5．（2022秋·海南海口·九年级统考期末）为了方便住户用水，现在很多小区都有自动售水机，通过微信或者支付宝扫码支付，支付后“感应”开关闭合取水（　　）
A． B．
C． D．
6．（2022秋·海南海口·九年级统考期末）如图，海口市某医院为抗击新冠疫情，在入口处设置了人脸识别测温一体机。当来访者的健康码查验、口罩检测、体温检测三项中任何一项不符合防疫要求时，机器亮起红灯报警提示。下列电路设计能满足上面要求的是（　　）
A． B．
C． D．
7．（2022秋·海南海口·九年级统考期末）体温安检门的门头装有高精度的体温检测探头，能够测量人体额头的温度；门中建立有电磁场，能够探测人体是否携带金属物品。当人体温度过高（S1闭合）或人身上携带金属物品（S2闭合）时，报警指示灯就会亮起且电铃发出报警声。下面的简化电路图符合要求的是（　　）
A．B．C． D．

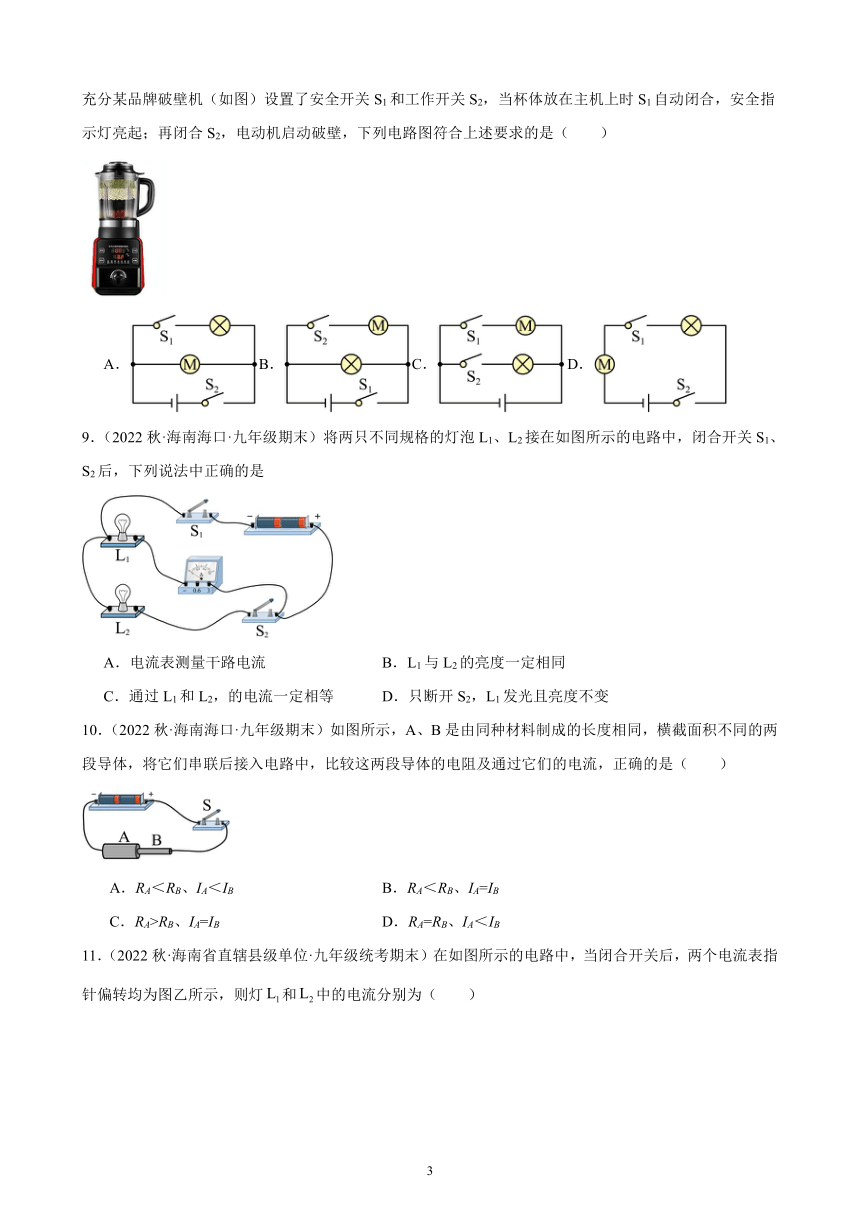

8．（2022秋·海南省直辖县级单位·九年级统考期末）破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分某品牌破壁机（如图）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是（　　）
A．B．C． D．
9．（2022秋·海南海口·九年级期末）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是
A．电流表测量干路电流 B．L1与L2的亮度一定相同
C．通过L1和L2，的电流一定相等 D．只断开S2，L1发光且亮度不变
10．（2022秋·海南海口·九年级期末）如图所示，A、B是由同种材料制成的长度相同，横截面积不同的两段导体，将它们串联后接入电路中，比较这两段导体的电阻及通过它们的电流，正确的是（　　）
A．RA＜RB、IA＜IB B．RA＜RB、IA=IB
C．RA>RB、IA=IB D．RA=RB、IA＜IB

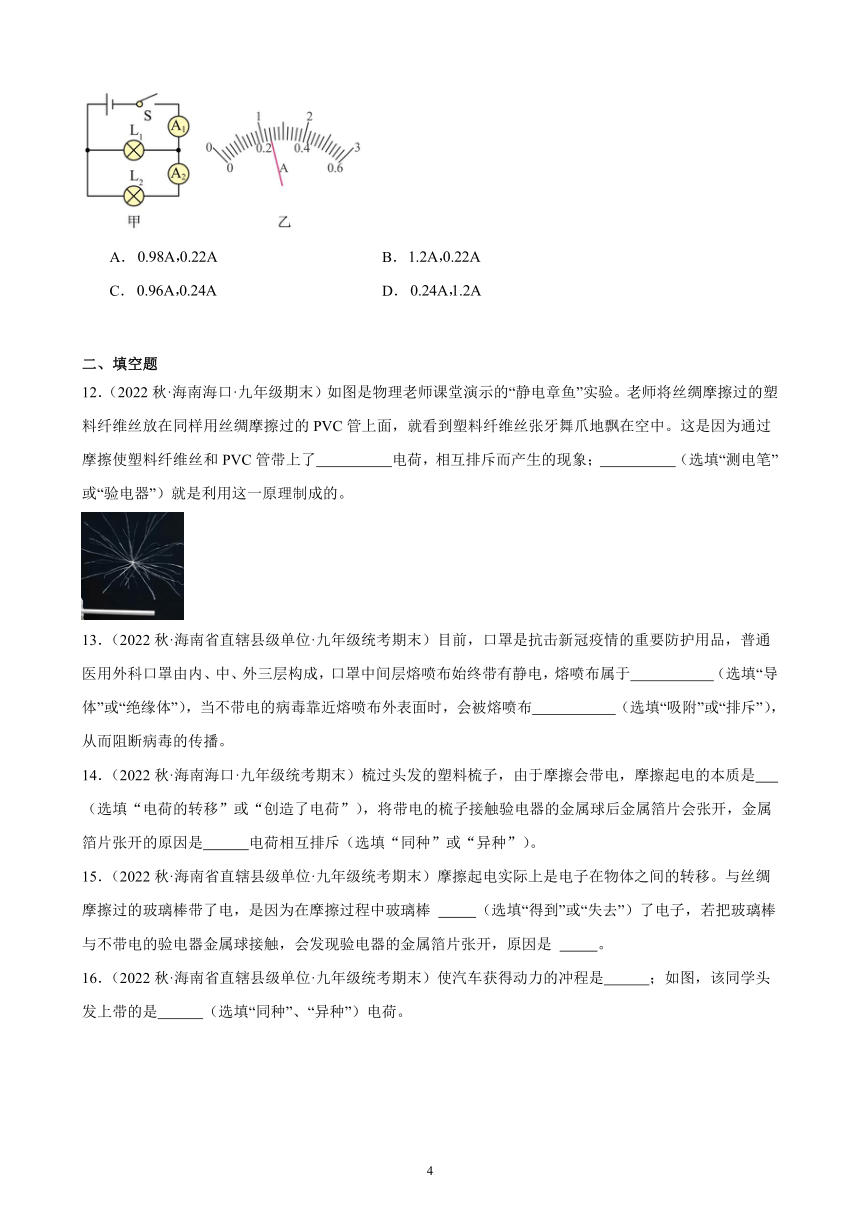

11．（2022秋·海南省直辖县级单位·九年级统考期末）在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯和中的电流分别为（　　）
A． B．
C． D．
二、填空题
12．（2022秋·海南海口·九年级期末）如图是物理老师课堂演示的“静电章鱼”实验。老师将丝绸摩擦过的塑料纤维丝放在同样用丝绸摩擦过的PVC管上面，就看到塑料纤维丝张牙舞爪地飘在空中。这是因为通过摩擦使塑料纤维丝和PVC管带上了 电荷，相互排斥而产生的现象； （选填“测电笔”或“验电器”）就是利用这一原理制成的。

13．（2022秋·海南省直辖县级单位·九年级统考期末）目前，口罩是抗击新冠疫情的重要防护用品，普通医用外科口罩由内、中、外三层构成，口罩中间层熔喷布始终带有静电，熔喷布属于 （选填“导体”或“绝缘体”），当不带电的病毒靠近熔喷布外表面时，会被熔喷布 （选填“吸附”或“排斥”），从而阻断病毒的传播。
14．（2022秋·海南海口·九年级统考期末）梳过头发的塑料梳子，由于摩擦会带电，摩擦起电的本质是 （选填“电荷的转移”或“创造了电荷”），将带电的梳子接触验电器的金属球后金属箔片会张开，金属箔片张开的原因是 电荷相互排斥（选填“同种”或“异种”）。
15．（2022秋·海南省直辖县级单位·九年级统考期末）摩擦起电实际上是电子在物体之间的转移。与丝绸摩擦过的玻璃棒带了电，是因为在摩擦过程中玻璃棒 （选填“得到”或“失去”）了电子，若把玻璃棒与不带电的验电器金属球接触，会发现验电器的金属箔片张开，原因是 。
16．（2022秋·海南省直辖县级单位·九年级统考期末）使汽车获得动力的冲程是 ；如图，该同学头发上带的是 （选填“同种”、“异种”）电荷。
17．（2022秋·海南海口·九年级期末）干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松。是因为塑料梳子由于得到电子而带 电，而头发由于带有同种电荷相互 从而变得蓬松。
18．（2022秋·海南海口·九年级统考期末）物理老师展示了一个有趣的“静电章鱼”实验，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，如图所示。这是因为经摩擦后绳和管带上 （选填同种或异种）电荷相互 （选填吸引或排斥）引起的。
19．（2022秋·海南省直辖县级单位·九年级统考期末）如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁。若丁带负电，则甲带 电，乙带 电。
20．（2022秋·海南省直辖县级单位·九年级统考期末）用丝绸摩擦过的玻璃棒会带 电，用它去靠近一个不带电的轻质小球，小球会被 ．
21．（2022秋·海南海口·九年级统考期末）国产油电混合动力汽车具有节能减排特点。给汽车蓄电池充电时，蓄电池相当于 （选填“用电器”或“电源”），从能量转化的角度，此时是将 能转化为化学能。
22．（2022秋·海南省直辖县级单位·九年级统考期末）避雷针能让建筑物避免雷击，当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 体；若云层带正电，则电流的方向是 （选填“从云层到大地”或“从大地到云层”）。
23．（2022秋·海南海口·九年级期末）路边的电线杆上常见到如图所示的小风车和陶瓷环，这是为了驱赶小鸟，防止鸟类衔回铁丝等导电物质筑巢 （选填“短路”或“断路”）的事故。在进行中考英语听力考试时，各考场内的有线扬声器的连接方式是 联。

24．（2022秋·海南海口·九年级统考期末）为了保护环境，生产电动汽车，当给汽车蓄电池充电时，蓄电池相当于 （选填“用电器”或“电源”）；汽车各转向灯能独立工作，则它们工作时是 联的。
25．（2022秋·海南省直辖县级单位·九年级统考期末）如图所示电路，只闭合开关 时，L1和L2组成串联电路，此时可以看到L1较亮L2较暗，则通过L1的电流 （选填“大于”、“等于”或“小于”）通过L2的电流。
三、作图题
26．（2022秋·海南海口·九年级期末）请在虚线框中画出如图所示实物连接图对应的电路图。
参考答案：
1．A
【详解】A．碱溶液、炭笔、大地都容易导电，都属于导体，故A符合题意；
B．纯净水、木头、油不容易导电，属于绝缘体，故B不符合题意；
C．金属、大地容易导电，属于导体；陶瓷不容易导电，属于绝缘体，故C不符合题意；
D．人体、酸溶液容易导电，属于导体；橡皮不容易导电，属于绝缘体，故D不符合题意。
故选A。
2．C
【详解】容易导电的物体叫导体，不容易导电的物体叫绝缘体。
A．铅笔芯、硬币容易导电，属于导体；塑料尺不容易导电，属于绝缘体，故A不符合题意；
B．陶瓷碗、食用油不容易导电，属于绝缘体；盐水容易导电，属于导体，故B不符合题意；
C．玻璃棒、橡胶棒、陶瓷碗都不容易导电，属于绝缘体，故C符合题意；
D．人体容易导电，属于导体；塑料尺、纯净水不容易导电，属于绝缘体，故D不符合题意。
故选C。
3．A
【详解】A．避雷针是把雷电引入大地，所以利用导体制作避雷针。铜是导体，可以制作避雷针，故A符合题意；
BCD．橡胶、玻璃和陶瓷都是绝缘体，不能制作避雷针，故BCD不符合题意。
故选A。
4．D
【详解】根据题意可知，乘客可以选择“全息投屏按钮”（对应的开关S1），也可以选择传统按钮（对应的开关S2）进行操作，按下任意按钮，对应开关闭合，说明两开关都可以独立控制电动机，说明两开关并联后再与电动机串联，故ABC不符合题意，D符合题意。
故选D。
5．D
【详解】由题知，售水机既可以通过扫码闭合“感应开关”取水；这说明扫码和投币互不影响，再与电动机串联，故D符合题意。
故选D。
6．B
【详解】根据题意可知，当来访者的健康码查验、口罩检测、体温检测三项中任何一项不符合防疫要求时，机器亮起红灯报警提示，三个检测控制开关是并联的。
故选B。
7．A
【详解】根据题意可知，当人体温度过高（S1闭合）或人身上携带金属物品（S2闭合）时，报警指示灯就会亮起且仪器发出报警声，这说明任何一个开关闭合，整个电路工作，即这两个开关互不影响，是并联在电路中的，然后与灯泡和电铃串联在电路中，故A符合题意，BCD不符合题意。
故选A。
8．B
【详解】当杯体放在主机上时S1自动闭合，安全指示灯亮起，说明该电路是接通的，即S1能控制灯泡；此时电动机不工作，说明电动机和灯泡是并联的；再闭合S2，电动机启动破壁，这说明S2和电动机串联在一个支路中，所以开关S1在干路中，故B符合题意，ACD不符合题意。
故选B。
9．D
【详解】A．由图知,L1、L2并联连接在电路中；电流表与L1串联，测量L1的电流；故A错误；
BC．两灯并联，灯两端的电压相同，但是由于两个灯的规格不同，即电阻不同，通过两灯的电流不同，亮度一定不同,故BC错．
D．开关S1在干路，开关S2与L2串联,只断开S2，L1发光且亮度不变,故D正确．
10．B
【详解】对于A和B是由同种材料制成的长度相同的两段导体，由于B段的横截面积小，A段的横截面积大，故B段的电阻大于A段的电阻；且此两段电阻串联，据串联电流处处相等的关系可知，这两段导体中的电流是相等的。故ACD错误，B正确。
故选B。
11．C
【详解】由图甲得。两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L2电流，由图乙得，两电流表的指针指在同一位置，说明电流表A1的量程为0~3A，分度值为0.1A，读数为1.2A；电流表A2的量程为0~0.6A，分度值为0.02A，读数为0.24A，灯的电流为
灯的电流为0.24A，故ABD不符合题意，C符合题意。
故选C。
12． 同种 验电器
【详解】[1][2]用毛皮分别摩擦丝状塑料袋和PVC管，丝状塑料袋就会像章鱼一样悬在空中，丝状塑料袋和管带同种电荷，所以这种现象与验电器的工作原理相同。
13． 绝缘体 吸附
【详解】[1]容易导电的物体叫做导体，不容易导电的物体叫做绝缘体，熔喷布始终带有静电，不易导电，因此是绝缘体。
[2]由于带电体能够吸引不带电的轻小物体，所以当不带电的病毒靠近熔喷布外表面时，会被熔喷布吸附，使病毒不能通过熔喷布从而阻断病毒的传播。
14． 电荷的转移 同种
【详解】[1][2]摩擦起电实质是电荷的转移，一种物质失去电子，另一种物质得到电子；用验电器检验物体是否带电时，金属箔片因带同种电荷相互排斥而出现夹角。
15． 失去 金属箔片带上同种电荷，同种电荷相互排斥
【详解】[1]丝绸和玻璃棒摩擦，玻璃棒的原子核束缚电子的本领弱，失去电子带正电；丝绸中原子核束缚电子的本领强得到电子，多余电子带负电。
[2]带正电的玻璃棒接触不带电的验电器时，电子通过验电器的金属杆、金属球由金属箔转移到玻璃棒，两金属箔带正电，同种电荷相互排斥而张开。
16． 做功冲程 同种
【详解】[1]汽油机的四个工作冲程中，只有做功冲程是将内能转化为机械能，也即获得动力，其他三个冲程是辅助冲程。
[2]电荷间的相互作用规律是同种电荷相互排斥，异种电荷相互吸引，图中头发相互排斥，故带同种电荷。
17． 负 排斥
【详解】[1][2]塑料梳子梳头，梳子和头发之间会发生电荷的转移，塑料梳子得到电子带负电，那么头发就会失去电子带正电，头发带有同种电荷而相互排斥，所以头发变得蓬松。
18． 同种 排斥
【详解】[1][2]当用干毛巾分别摩擦丝状塑料绳和塑料管，因为摩擦起电，就会使塑料绳及塑料管上都带了同种电荷，因为同种电荷相互排斥，所以塑料绳就会像“章鱼”一样散开，因为塑料绳和塑料管相互排斥，所以塑料绳会悬浮在空中。
19． 正 负
【详解】[1][2]因为同种电荷相互排斥，异种电荷相互吸引，又因为丁球带负电，丙、丁互相吸引，所以丙球带正电；因为甲、丙互相排斥，所以甲球带正电；因为甲、乙互相吸引，所以乙球带负电。
20． 正； 吸引
【分析】用摩擦的方法使物体带电，叫摩擦起电；带电体有了吸引轻小物体的性质．
【详解】丝绸摩擦过的玻璃棒因失去电子带正电，用它去靠近一个不带电的轻质小球，小球会被吸引．
21． 用电器 电
【详解】[1][2]给汽车蓄电池充电时，蓄电池将电能转化为化学能储存起来，蓄电池相当于用电器。
22． 导 从云层到大地
【详解】[1]空气被击穿后，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气能够导电，是导体。
[2]若云层带正电，正电荷从云层流向大地，电流的方向是正电荷定向移动的方向，因此电流的方向是从云层到大地。
23． 短路 并
【详解】[1]鸟类筑巢时衔回的筑巢材料中有一些导电的物质，如铁丝等，造成短路的事故，这是为了避免此类事故发生。
[2]在进行英语听力考试时，考场内各教室的有线扬声器的连接方式是并联，互不影响。
24． 用电器 并
【详解】[1]给汽车蓄电池充电时，蓄电池消耗电能，所以此时蓄电池相当于用电器。
[2]汽车各转向灯能独立工作、互不影响，因此各转向灯是并联的。
25． S1 等于
【详解】[1]由图可得，要使灯L1和L2组成串联电路，则需让电流从电源正极流出依次流入两灯，最后回到电源负极，则需闭合开关S1。
[2]两灯串联，虽然一个小灯泡发光较亮，另一个小灯泡发光较暗，根据串联电路的电流规律可知：通过两灯的电流是相等的。
26．
【详解】电流从电源正极经过开关S后，在电流表之前开始分路，一路经过电流表和灯泡L2，另一路经过L1，然后两条支路电流汇合回到电源负极，如下图所示：
