2022－2023学年上学期海南省各地九年级物理期末试题选编－电压 电阻 综合复习题（含解析）

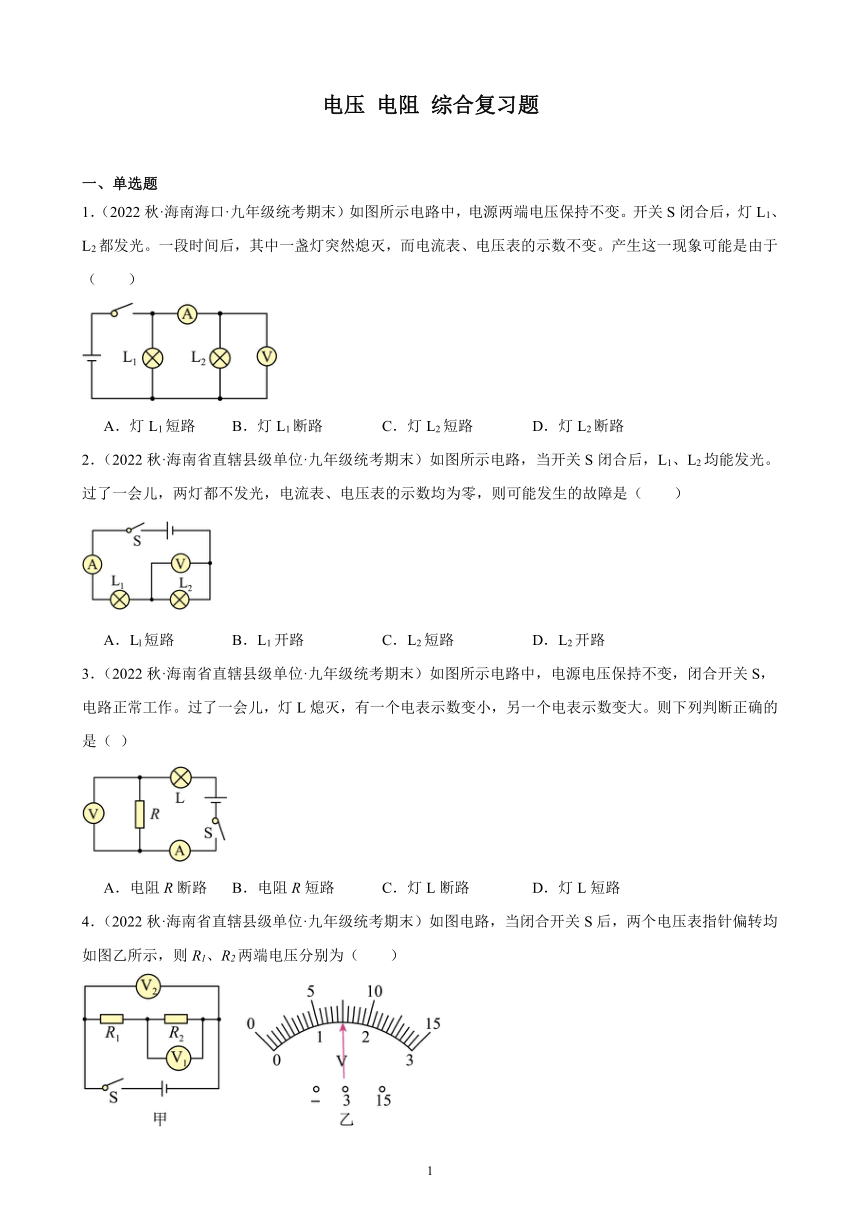

电压 电阻 综合复习题
一、单选题
1．（2022秋·海南海口·九年级统考期末）如图所示电路中，电源两端电压保持不变。开关S闭合后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变。产生这一现象可能是由于（　　）
A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路
2．（2022秋·海南省直辖县级单位·九年级统考期末）如图所示电路，当开关S闭合后，L1、L2均能发光。过了一会儿，两灯都不发光，电流表、电压表的示数均为零，则可能发生的故障是（　　）
A．Ll短路 B．L1开路 C．L2短路 D．L2开路
3．（2022秋·海南省直辖县级单位·九年级统考期末）如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作。过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大。则下列判断正确的是（ ）
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
4．（2022秋·海南省直辖县级单位·九年级统考期末）如图电路，当闭合开关S后，两个电压表指针偏转均如图乙所示，则R1、R2两端电压分别为（　　）
A．1.5V、7.5V B．6V、1.5V C．3V、7.5V D．7.5V、6V

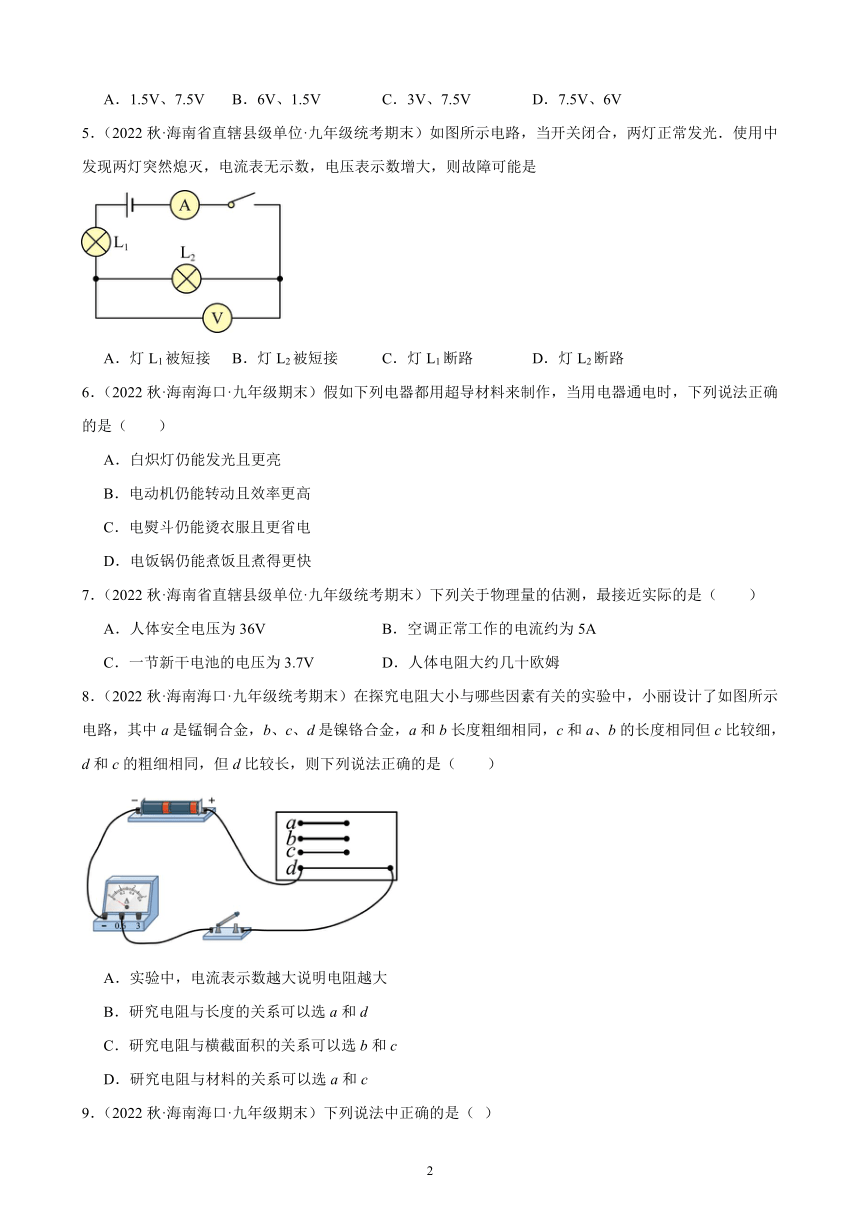

5．（2022秋·海南省直辖县级单位·九年级统考期末）如图所示电路，当开关闭合，两灯正常发光．使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是
A．灯L1被短接 B．灯L2被短接 C．灯L1断路 D．灯L2断路
6．（2022秋·海南海口·九年级期末）假如下列电器都用超导材料来制作，当用电器通电时，下列说法正确的是（　　）
A．白炽灯仍能发光且更亮
B．电动机仍能转动且效率更高
C．电熨斗仍能烫衣服且更省电
D．电饭锅仍能煮饭且煮得更快
7．（2022秋·海南省直辖县级单位·九年级统考期末）下列关于物理量的估测，最接近实际的是（　　）
A．人体安全电压为36V B．空调正常工作的电流约为5A
C．一节新干电池的电压为3.7V D．人体电阻大约几十欧姆
8．（2022秋·海南海口·九年级统考期末）在探究电阻大小与哪些因素有关的实验中，小丽设计了如图所示电路，其中a是锰铜合金，b、c、d是镍铬合金，a和b长度粗细相同，c和a、b的长度相同但c比较细，d和c的粗细相同，但d比较长，则下列说法正确的是（　　）
A．实验中，电流表示数越大说明电阻越大
B．研究电阻与长度的关系可以选a和d
C．研究电阻与横截面积的关系可以选b和c
D．研究电阻与材料的关系可以选a和c
9．（2022秋·海南海口·九年级期末）下列说法中正确的是（ ）
A．有电流通过的电阻两端，一定有电压存在
B．电路两端有电压时，电路中一定有电流
C．没有电流通过的导体，没有电阻
D．导体的电阻大小，由它两端的电压和通过它的电流大小共同决定
二、填空题

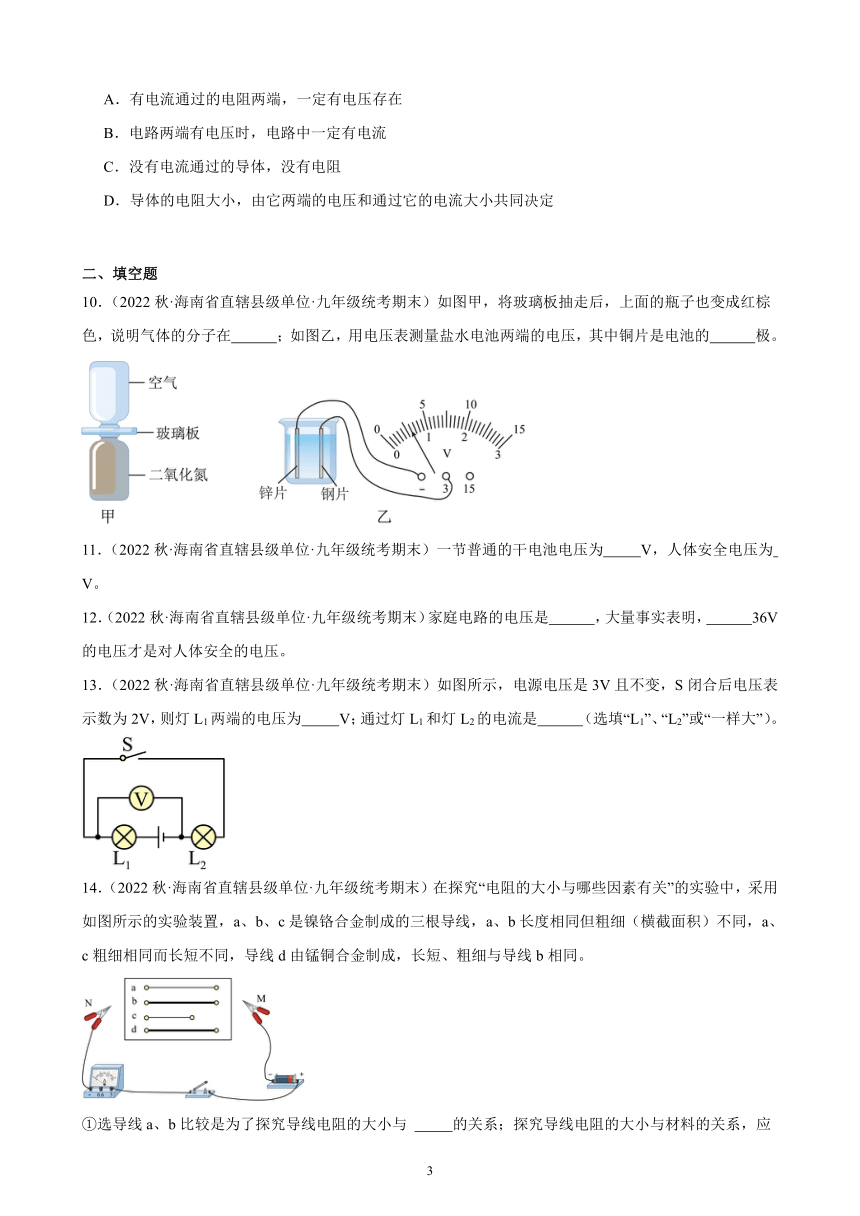

10．（2022秋·海南省直辖县级单位·九年级统考期末）如图甲，将玻璃板抽走后，上面的瓶子也变成红棕色，说明气体的分子在 ；如图乙，用电压表测量盐水电池两端的电压，其中铜片是电池的 极。
11．（2022秋·海南省直辖县级单位·九年级统考期末）一节普通的干电池电压为 V，人体安全电压为 V。
12．（2022秋·海南省直辖县级单位·九年级统考期末）家庭电路的电压是 ，大量事实表明， 36V的电压才是对人体安全的电压。
13．（2022秋·海南省直辖县级单位·九年级统考期末）如图所示，电源电压是3V且不变，S闭合后电压表示数为2V，则灯L1两端的电压为 V；通过灯L1和灯L2的电流是 （选填“L1”、“L2”或“一样大”）。
14．（2022秋·海南省直辖县级单位·九年级统考期末）在探究“电阻的大小与哪些因素有关”的实验中，采用如图所示的实验装置，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细（横截面积）不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。
①选导线a、b比较是为了探究导线电阻的大小与 的关系；探究导线电阻的大小与材料的关系，应选用的两根导线是 （填写导线代号）；
②由实验得出结论：导体的长度越长，电阻 ；导体的横截面积 ，电阻越小。

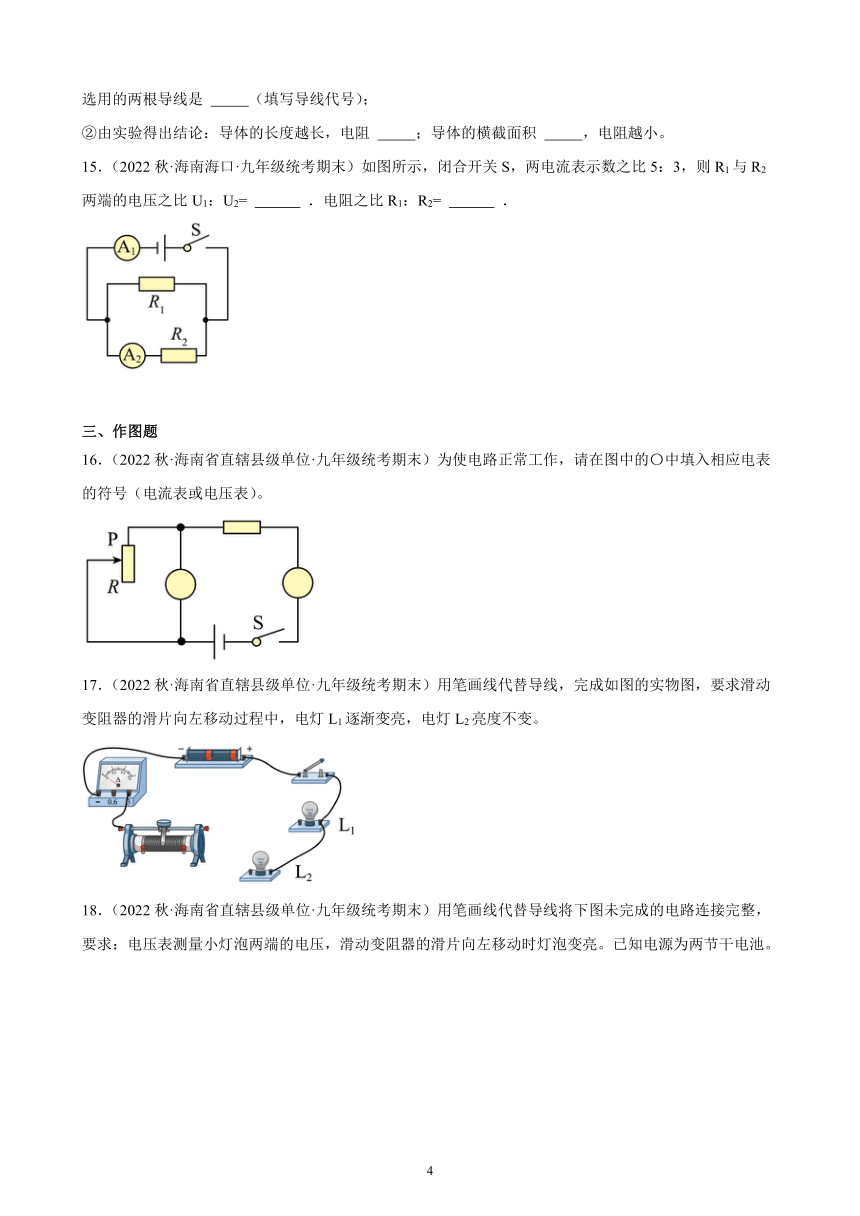

15．（2022秋·海南海口·九年级统考期末）如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2= ．电阻之比R1：R2= ．
三、作图题
16．（2022秋·海南省直辖县级单位·九年级统考期末）为使电路正常工作，请在图中的〇中填入相应电表的符号（电流表或电压表）。
17．（2022秋·海南省直辖县级单位·九年级统考期末）用笔画线代替导线，完成如图的实物图，要求滑动变阻器的滑片向左移动过程中，电灯L1逐渐变亮，电灯L2亮度不变。

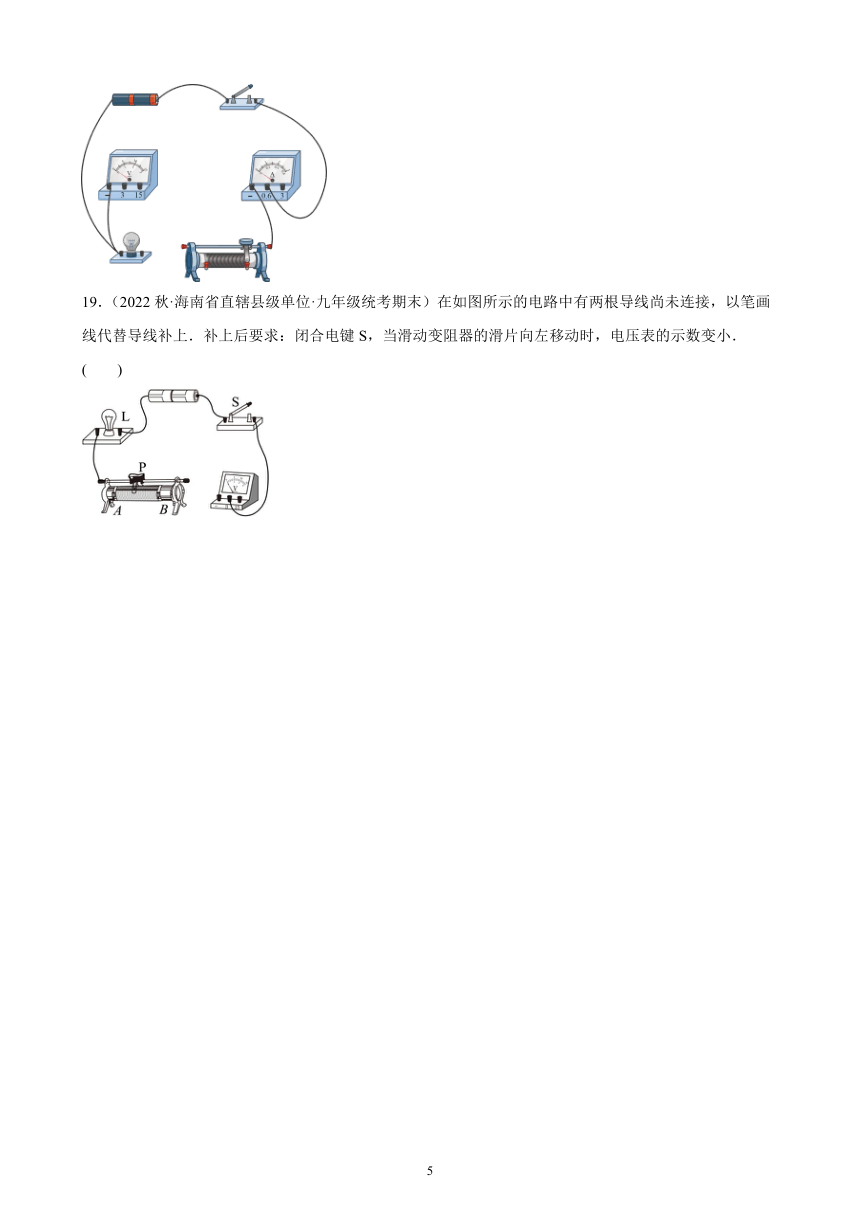

18．（2022秋·海南省直辖县级单位·九年级统考期末）用笔画线代替导线将下图未完成的电路连接完整，要求：电压表测量小灯泡两端的电压，滑动变阻器的滑片向左移动时灯泡变亮。已知电源为两节干电池。
19．（2022秋·海南省直辖县级单位·九年级统考期末）在如图所示的电路中有两根导线尚未连接，以笔画线代替导线补上．补上后要求：闭合电键S，当滑动变阻器的滑片向左移动时，电压表的示数变小．
( )
参考答案：
1．B
【详解】由图知，两灯泡并联，电压表测并联电路两端的电压（电源电压），电流表与L2串联，测量L2的电流；若一盏灯突然熄灭，而电流表、电压表的示数不变，说明L2是完好的，L2中的电流不变，电压表的示数不变，说明电路中没有出现短路故障，所以电路故障为L1断路，此时电路中只有L2，电压表依然测量电源电压，电压表示数不变，故ACD不符合题意，B符合题意。
故选B。
2．B
【详解】由图可知，两个灯泡串联，电压表测量灯泡L2两端的电压，电流表测量电路中的电流。
A．如果灯泡L1短路，只有L2的简单电路，灯L2能够发光，电压表测量电源电压，由串联电路电压的规律可知电压表的示数增大，电路的总电阻减小，由可知电路中电流增大，则电流表示数也会增大，故A不符合题意；
B．如果灯泡L1开路，整个电路断路，两灯都不发光，电流表、电压表示数都为零，故B符合题意；
C．如果灯泡L2短路，只有L1的简单电路，灯L1能够发光，电压表被短路，电压表的示数为零，电路的总电阻减小，由可知电路中的电流增大，此时电流表示数会增大，故C不符合题意；
D．如果灯泡L2开路，电压表和灯泡L1串联，电压表的示数等于电源电压，电压表示数增大，因电压表的内阻很大，通过电路的电流很小，所以电路中电流几乎为零，故D不符合题意。
故选B。
3．A
【详解】两表一个示数变大，另一示数变小有两种可能：
①电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮，而已知灯泡熄灭，所以此可能不存在；
②电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭。
故选A。
4．B
【详解】由电路图可知：R1、R2串联，电压表V2测电源电压，电压表V1测R2两端的电压；两个电压表的指针位置相同，因为串联电路两端电压等于各部分电压之和，所以电压表V2的示数应大于V1的示数；则电压表V2的量程是0～15V，分度值为0.5V，示数为
UV2=7.5V
电压表V1的量程是0～3V，分度值为0.1V，示数为
UV1=1.5V
电压表V1测R2两端的电压，所以R2两端的电压为
U1=UV2=1.5V
由串联电路的特点可知，R1两端的电压为
U2=UV2﹣UV1=7.5V-1.5V=6V
故ACD不符合题意，B符合题意。
故选B。
5．D
【详解】首先分析电路，此电路是串联，电压表测量灯泡L2当使用中发现两灯突然熄灭，说明是断路，电压表示数增大，则故障可能是电压表并联的L2断路了，正确选D．
6．B
【详解】A．白炽灯的灯丝发光是利用电流通过导体产生热量，用超导材料不能用来制作白炽灯的灯丝，故A不符合题意；
B．电动机主要把电能转化为机械能，如果用超导体，电动机的线圈不发热，更节能，故B符合题意；
C．如果用超导材料来制作电熨斗的发热元件，不能产生热量，故C不符合题意；
D．如果用超导材料来制作电饭锅的发热元件，不能产生热量，故D不符合题意。
故选B。
7．B
【详解】A．根据常见的电压可知，人体的安全电压为不高于36V，故A不符合题意；
B．根据常见用电器的工作电流可知，空调正常工作的电流约为5A，故B符合题意；
C．不同的电源提供不同的电压，一节新干电池的电压为1.5V，故C不符合题意；
D．根据常见物体的电阻可知，人体的电阻一般约为2000Ω，故D不符合题意。
故选B。
8．C
【详解】A．实验中，电阻越大，对电流的阻碍作用越大，电流越小，故A错误；
B．选a和d两根电阻丝，材料不同， a是锰铜合金，d是镍铬合金，粗细也不同，长度也不同，无法比较，故B错误；
C．研究电阻与横截面积的关系，则需要粗细不同，材料相同，长度相同，故选b和c，故C正确；
D．研究电阻与材料的关系，需要选择材料不同，粗细相同，a和c材料不同，粗细也不同，故D错误。
故选C。
9．A
【详解】A．电压是形成电流的原因，电阻有电流通过，则电阻两端一定有电压，故A正确；
B．电路两端有电压时，如果电路没有构成通路，则电路中没有电流，故B错误；
CD．电阻是导体本身的性质，与导体的长度、材料和横截面积有关，与导体两端的电压和通过导体的电流无关，故CD错误。
故选A。
10． 不停地做无规则运动 正
【详解】[1]实验中，将玻璃片抽走，可以看到二氧化氮与空气相互进入对方，说明分子在不停地做无规则运动。
[2]因为连接电压表时，让电流从电压表的正接线柱流入，从负接线柱流出，所以与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极，锌片是电池的负极。
11． 1.5 不高于36
【详解】[1]无论型号大小，一节干电池的电压都是1.5V。
[2]对人体安全的电压不高于36V，加在人体的电压越高，通过人体的电流越大，越容易引起触电。
12． 220V 不高于
【详解】[1]不同的电源提供不同的电压，我国家庭电路的电压是220V。
[2]不高于36V的电压才是对人体安全的电压，比如6V也是人体的安全电压等。
13． 1 一样大
【详解】[1]由图知，当开关S闭合后，两灯串联，电压表测的是灯L2两端的电压，所以L2两端电压为2V；由于两灯串联，根据串联电路电压规律得L1两端的电压：
U1=U-U2=3V-2V=1V。
[2]由于串联电路中电流处处相等，所以通过两灯的电流一样大。
14． 横截面积 b、d 越大 越大
【详解】（1）[1]导线a、b的材料、长度都相同但粗细（横截面积）不同，电流不同，电阻不同，是为了探究导线电阻的大小与横截面积的关系。
[2]探究导线电阻的大小与材料的关系，需要控制长度、横截面积都相同，改变材料，故导线b、d符合题意。
（2）[3][4]实验得出结论：在其它条件相同时，导体的长度越大，电阻越大；在其它条件相同时，导体的横截面积越大，电阻越小。
15． 1:1 3:2
【详解】由图知R1与R2并联，两电流表分别测量干路和R2的电流，示数之比为5 ：3，并联电路各支路两端电压相等，则R1与R2两端的电压之比U1:U2=1:1．并联电路同时有分流作用，电阻之比R１：R２＝I2：I1=3:2．
16．
【详解】电流表应串联接入电路中，而电压表电阻较大，应并联接入电路；所以左边为电压表，右边为电流表。如图所示：
17．见解析
【详解】解：滑动变阻器的滑片向左移动过程中，电灯L1逐渐变亮，电灯L2亮度不变，说明两灯互不影响，即两灯是并联的；滑片向左移动过程中，电灯L1逐渐变亮，说明L1支路的电流变大，变阻器连入电路的阻值变小，所以应选择其左下接线柱与L1串联。如图所示
18．
【详解】电源为两节干电池，一节干电池的电压是1.5V，电源电压为3V，电压表量程选择0-3V，电压表和灯泡并联，滑动变阻器的滑片向左移动时灯泡变亮，说明电路中的电流变大，变阻器连入电路的电阻变小，故变阻器左下接线柱连入电路中，如下所示：
19．
【详解】由题可知，闭合电键S，当滑动变阻器的滑片向左移动时，电压表的示数变小；若灯泡与变阻器并联，则电压表测电源电压保持不变，故灯泡只能与变阻器串联：若电压表测灯泡两端的电压，因当滑动变阻器的滑片向左移动时，电压表的示数变小，由串联电路电压的规律，变阻器连入电路中的电阻变大，根据分压原理，变阻器右下接线柱连入电路中，因电源由两节干电池串联，电源电压为3V，电压表选用小量程与灯泡并联，如下图所示：
但所用是三根导线，并且变阻器短路，不符合题意；
若电压表测变阻器的电压，因当滑动变阻器的滑片向左移动时，电压表的示数变小，由串联分压原理，变阻器连入电路中的电阻变小，故变阻器左下接线柱连入电路中，电源电压为3V，电压表选用小量程与灯并联，符合题意，如图所示：
