第五章　透镜及其应用
第1节
透镜
一

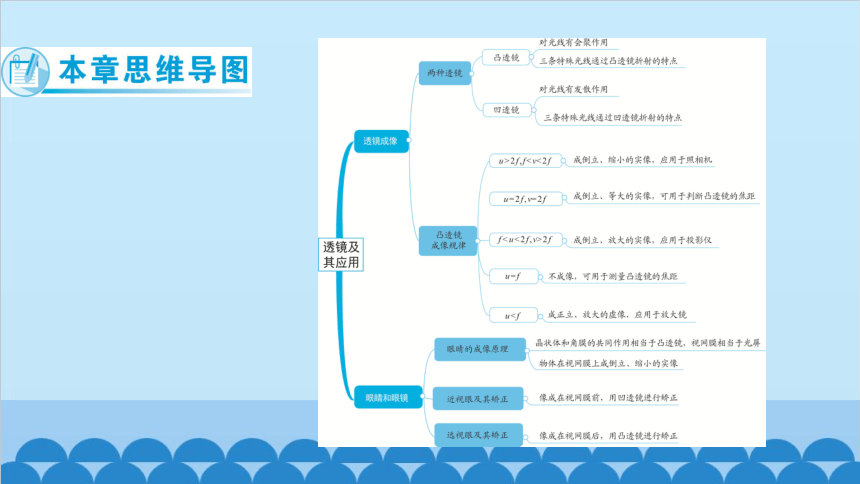

本章思维导图
二
知识梳理
三
课堂巩固
四
课后进阶
1．凸透镜和凹透镜：
(1)凸透镜：中央____、边缘____的透镜，如图甲；
(2)凹透镜：中间____、边缘____的透镜，如图乙；
(3)主光轴：透镜上通过两个球心的直线叫做________；
(4)光心：每个透镜主轴上都有一个特殊的点，凡是通过该点的光，其传播方向______，这个点叫做______。
厚
薄
薄
厚
主光轴
不变
光心
2．凸透镜对光线有______作用；凹透镜对光线有______作用。
3．太阳光是一束______光。实验表明，凸透镜能使平行于主光轴的光会聚在一点上，这个点叫做______，用字母____来表示；我们把焦点到光心的距离叫做______，用字母___表示。
4．测焦距的方法：将凸透镜对着太阳光，调节凸透镜与地面间的距离，直到地面上出现____________的光斑，用刻度尺测量出光斑到镜子的距离就得到______。
会聚
发散
平行
焦点
F
焦距
f
最小、最亮
焦距

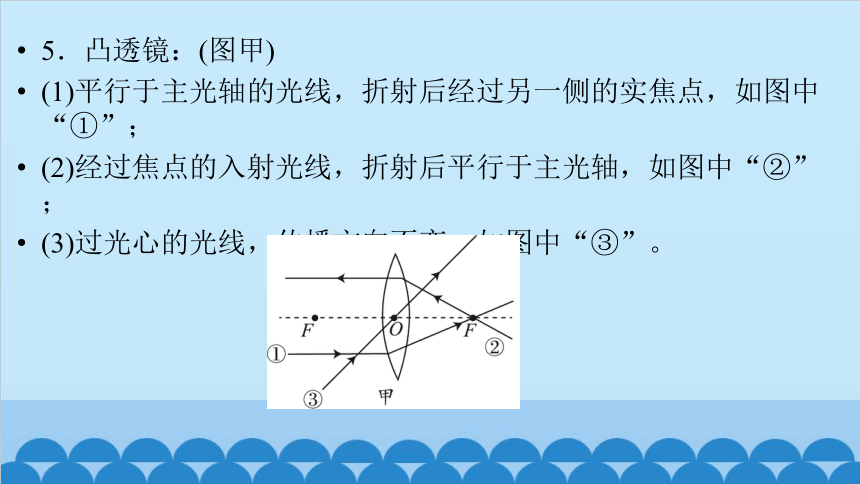

5．凸透镜：(图甲)
(1)平行于主光轴的光线，折射后经过另一侧的实焦点，如图中“①”；
(2)经过焦点的入射光线，折射后平行于主光轴，如图中“②”；
(3)过光心的光线，传播方向不变，如图中“③”。

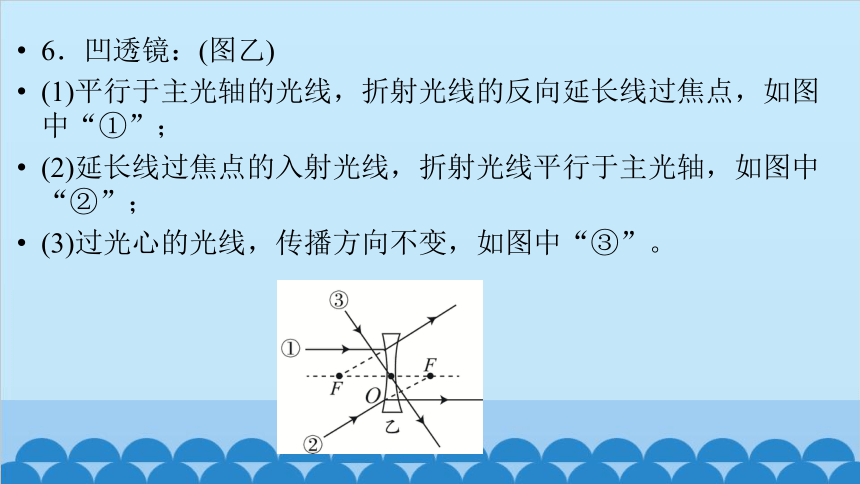

6．凹透镜：(图乙)
(1)平行于主光轴的光线，折射光线的反向延长线过焦点，如图中“①”；
(2)延长线过焦点的入射光线，折射光线平行于主光轴，如图中“②”；
(3)过光心的光线，传播方向不变，如图中“③”。
　　　　　凸透镜和凹透镜

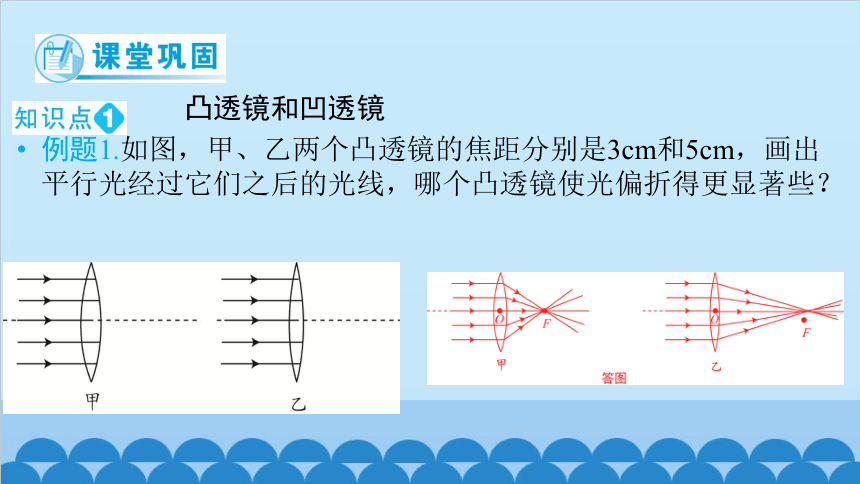

例题1.如图，甲、乙两个凸透镜的焦距分别是3cm和5cm，画出平行光经过它们之后的光线，哪个凸透镜使光偏折得更显著些？

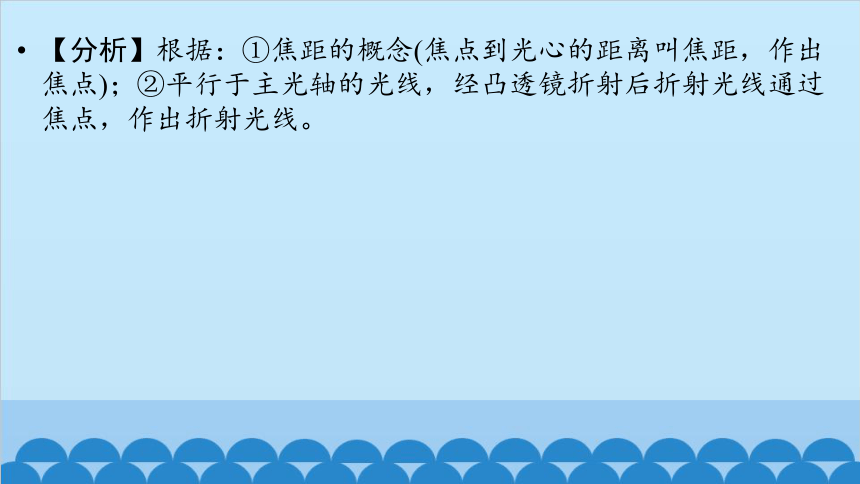

【分析】根据：①焦距的概念(焦点到光心的距离叫焦距，作出焦点)；②平行于主光轴的光线，经凸透镜折射后折射光线通过焦点，作出折射光线。
1．(2021·湘西州)下列透镜中属于凹透镜的是(　　)
2．烈日下，汽车玻璃窗上的小水珠应尽快擦干，否则阳光经过小水珠后会聚到一点，使该点位置上的物体温度升高，可能导致火灾。其中小水珠的作用相当于(　　)
A．凸透镜 B．凹透镜
C．平面镜 D．凸面镜
B
A
　　　　　透镜对光的作用

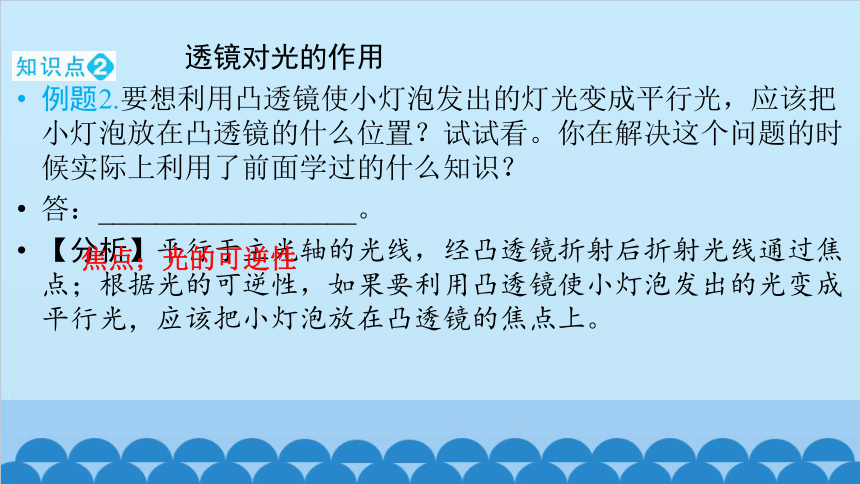

例题2.要想利用凸透镜使小灯泡发出的灯光变成平行光，应该把小灯泡放在凸透镜的什么位置？试试看。你在解决这个问题的时候实际上利用了前面学过的什么知识？
答：__________________。
【分析】平行于主光轴的光线，经凸透镜折射后折射光线通过焦点；根据光的可逆性，如果要利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的焦点上。
焦点；光的可逆性

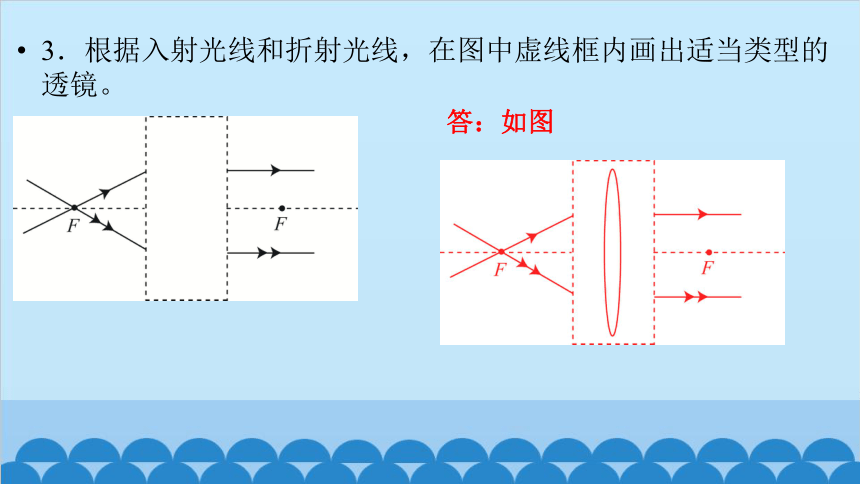

3．根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜。
答：如图
4．如图所示，请在图中作出蜡烛发出的两条光线通过透镜之后的出射光线。
答：如图
　　　　　焦点和焦距
例题3.一束光通过透镜的光路如图所示，哪幅图是正确的？(　　)
甲
【分析】凸透镜三条特殊光线的作图：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过光心的光线经凸透镜折射后传播方向不改变。
凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；③过光心的光线经凹透镜折射后传播方向不改变。
例题4.根据入射光线和折射光线，在图甲、图乙中的虚线框内画出适当类型的透镜。
答图
【分析】①凸透镜对光线有会聚作用，除过光心的光线之外的所有射向凸透镜的光线，经凸透镜折射后都会比原来会聚一些；从焦点发出的光线，经凸透镜后变为平行光线。
②凹透镜对光线有发散作用，除过光心的光线之外的所有射向凹透镜的光线，经凹透镜折射后都会比原来发散一些；射向虚焦点的光线，经凹透镜后变为平行光线。
5．如图所示，在阳光下洗车，车表面上的水珠要及时擦掉，否则会对车表面的油漆造成损伤。这是因为沾在车上的小水珠相当于一个______镜，对阳光有______作用，使得车表面局部温度升高，损伤车漆。
凸透
会聚
6．近两年生产的汽车前照灯都安装了透镜大灯(如图)，这种灯就是在汽车大灯的前方安装一个凸透镜。要使灯泡发出的光能很集中地照向远方，灯泡最好应安装在(　　)
A．透镜焦点处
B．二倍焦距以外
C．一倍焦距和二倍焦距之间　
D．一倍焦距以内
A
7．(双选)两束光通过透镜的光路如图所示，哪两幅图是错误的(　　)
AB
8．(双选)光学器件在我们的生活、学习中有着广泛的应用，下面的介绍正确的是(　　)
A．凸透镜对光线有会聚作用，所以光线经过凸透镜后一定可以会聚到一点
B．平面镜利用光的反射既可以成像，也可以改变光的传播方向
C．三棱镜利用光的反射使白光分解成七种颜色的光
D．阳光通过凸透镜可以点燃纸屑，这利用了凸透镜对光的会聚作用
BD
9．(双选)如图所示的光路中，能正确反映玻璃凸透镜在空气中对光束的折射作用的是(　　)
AD
10．(双选)关于凸透镜对光线的作用，下列说法正确的是(　　)
A．凸透镜只对平行光起会聚作用
B．平行射向凸透镜的光束一定会聚于一点
C．经凸透镜会聚的光线一定交于一点
D．过凸透镜光心的光线，一定不改变传播方向
BD
11．(双选)关于透镜对光线的作用，下列说法正确的是(　　)
A．凹透镜对任何光束都有发散作用
B．任何光束通过凸透镜都会变成平行光
C．光束通过凸透镜后一定会会聚在一点
D．经过焦点的光线通过凸透镜后，一定会平行于主光轴
AD
12．(双选)关于透镜，下列说法正确的是(　　)
A．凸透镜对光线有会聚作用，通过凸透镜的光线一定会聚到一点
B．不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变
C．放在凹透镜焦点上的点光源，它发出的光线经透镜折射后平行于主光轴
D．凸透镜有两个实焦点，凹透镜有两个虚焦点
BD
13．(双选)平行光从左侧通过透镜，形成的光路如图所示。如果光从右侧沿原图中的光路入射，下列说法正确的是(　　)
A．该透镜对光起会聚作用
B．该透镜对光起发散作用
C．经过透镜后在左侧，将不会是平行光
D．经过透镜后在左侧，将会沿平行光路射出
BD
14．在踏青活动中，老师提醒同学们不要随意丢弃矿泉水瓶，这是由于下雨时瓶内灌满雨水后，相当于一个________(选填“凸透镜”或“凹透镜”)，对太阳光有______(选填“会聚”或“发散”)作用，可能会引起火灾。
15．如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是_____m，该凸透镜的焦距是_____m。
凸透镜
会聚
0.6
0.2
16．请在图中画出出射光线对应的入射光线。
答图
17．完成下面的光路图。
答图
18．小明利用太阳光测量凸透镜的焦距。
(1)小明的操作方案如图所示，他的方案________(选填“合理”或“不合理”)，原因是____________________________________。
(2)小明采用正确的操作方案，适当调整位置后，在白纸上出现一个最小、最亮的光斑，经过测量得出光斑到凸透镜中心的距离为20cm，则该凸透镜的焦距为____cm。
不合理
太阳光没有平行于凸透镜的主光轴入射
20
(3)若在测量的过程中，白纸上呈现一个并非最小、最亮的光斑，这时光斑到凸透镜中心的距离为L，若透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距______(选填“大于”或“小于”)L。
小于
19．(2020秋·北京月考)如图所示，对光有会聚作用的透镜有________。
①③⑤
