第十六章 电压 电阻
一、选择题：本题共10小题，每小题5分，共50分。
1.下列关于电压的说法不正确的是( )
A.电压是形成电流的原因
B.电源是提供电压的装置
C.电路中有电流，则电路两端一定有电压
D.电路两端有电压，则电路中一定有电流
2.如图所示，灯泡比亮，电压表示数为6 V。下列说法正确的是( )
A.示数大于6 V B.示数等于6 V C. V示数小于6 V D. V示数大于6 V
3.如下图所示电路中，电压表测量的是( )
A.电源两端电压 B.定值电阻R两端电压
C.灯泡L两端电压 D.以上答案都不对
4.如图所示，是由同种材料制成的长度相同，横截面积不同的两段导体，将它们串联后接入电路中，比较这两段导体的电阻及通过它们的电流，正确的是( )
A. B.
C. D.
5.如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这样就制成了一个盐水电池。通过观察电压表的接线和指针偏转可知( )
A.锌片是盐水电池的正极
B.电池工作时将化学能转化为电能
C.电压表的示数为3 V
D.在电池的外部，电流从锌片经电压表流向铜片
6.如下图所示实物图相对应的电路图是( )
A. B. C. D.
7.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池.观察电压表的接线和指针偏转，以下说法错误的是( )
A.铜片是盐水电池的正极
B.电池电压为3 V
C.铜片和锌片属于导体
D.电流应从电压表的“3 V”接线柱流入，“-”接线柱流出
8.图中的四个电路图中，能够正确测量通过灯电流的是( )
A. B.
C. D.

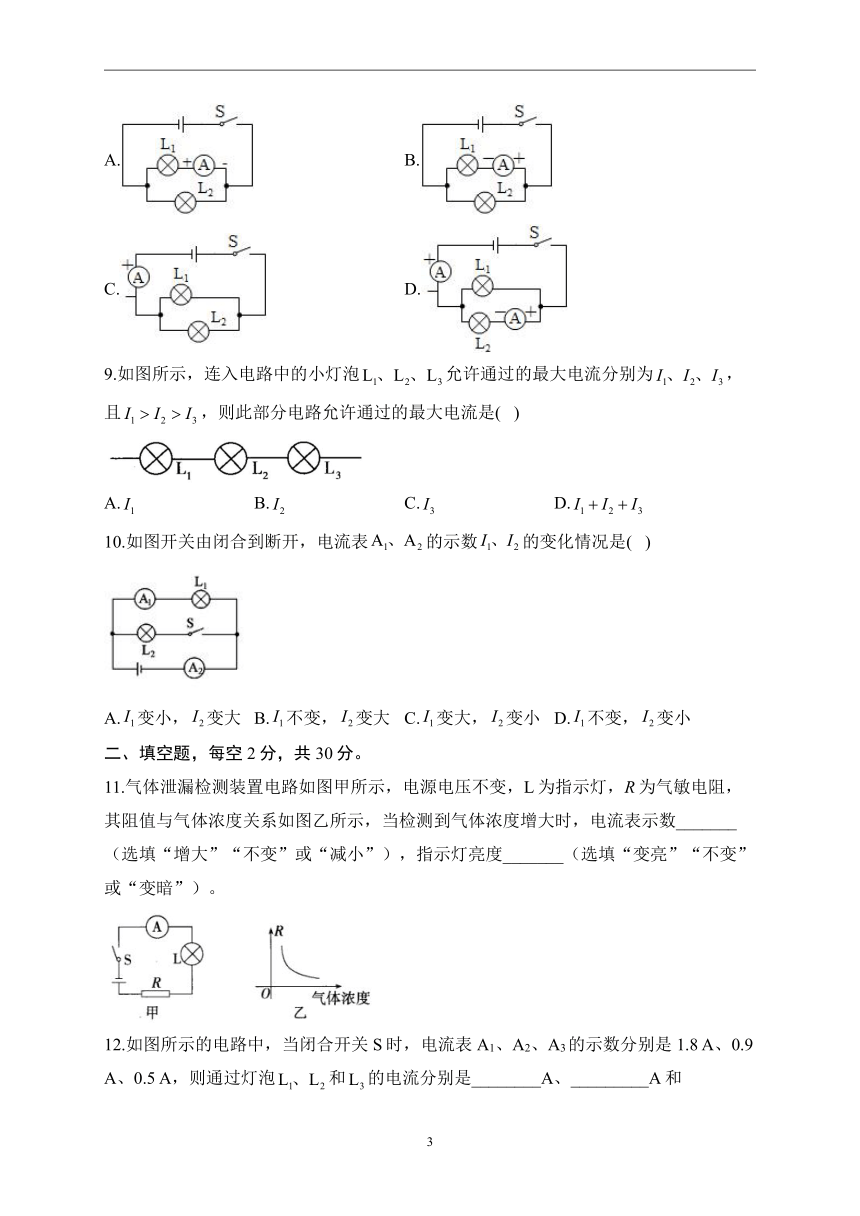

9.如图所示，连入电路中的小灯泡允许通过的最大电流分别为，且，则此部分电路允许通过的最大电流是( )
A. B. C. D.
10.如图开关由闭合到断开，电流表的示数的变化情况是( )
A.变小，变大 B.不变，变大 C.变大，变小 D.不变，变小
二、填空题，每空2分，共30分。
11.气体泄漏检测装置电路如图甲所示，电源电压不变，L为指示灯，R为气敏电阻，其阻值与气体浓度关系如图乙所示，当检测到气体浓度增大时，电流表示数_______（选填“增大”“不变”或“减小”），指示灯亮度_______（选填“变亮”“不变”或“变暗”）。
12.如图所示的电路中，当闭合开关S时，电流表A1、A2、A3的示数分别是1.8 A、0.9 A、0.5 A，则通过灯泡和的电流分别是________A、_________A和_________A.

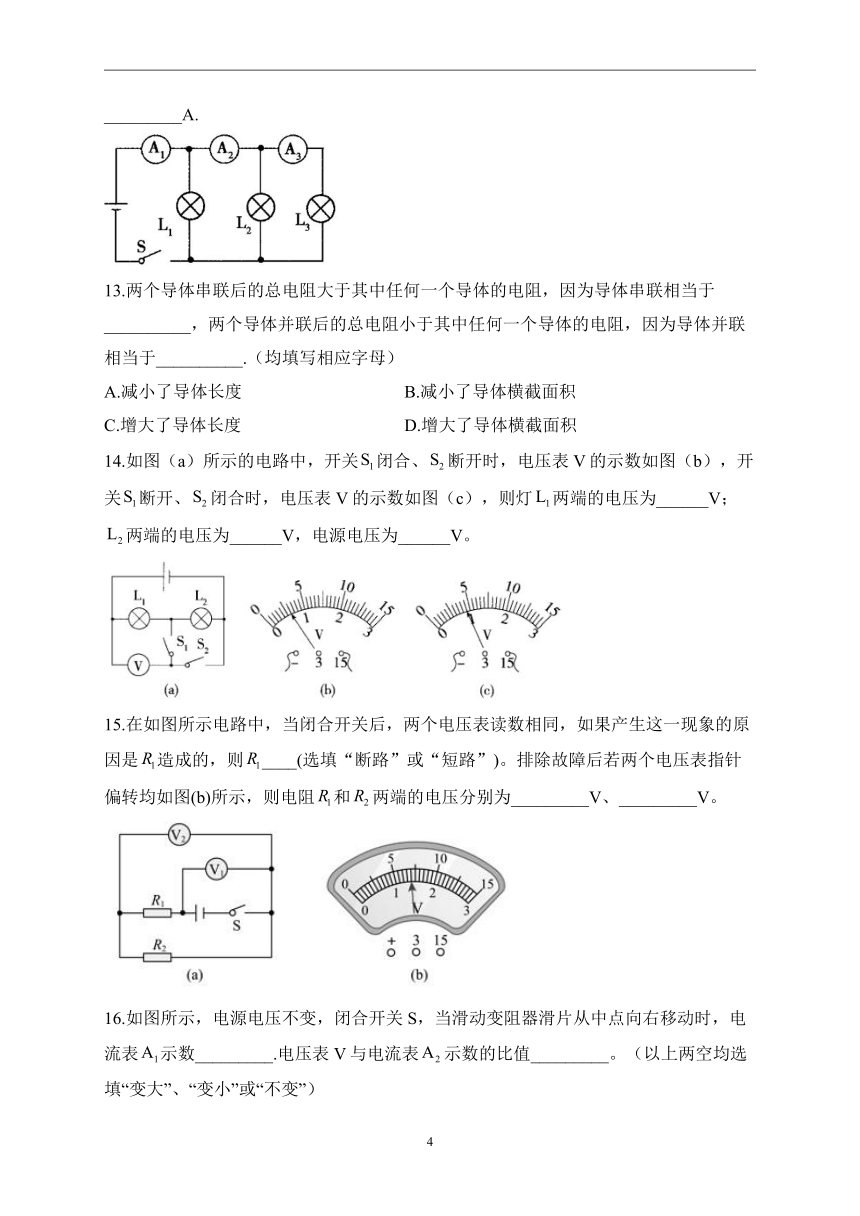

13.两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于__________，两个导体并联后的总电阻小于其中任何一个导体的电阻，因为导体并联相当于__________.（均填写相应字母）
A.减小了导体长度 B.减小了导体横截面积
C.增大了导体长度 D.增大了导体横截面积
14.如图（a）所示的电路中，开关闭合、断开时，电压表V的示数如图（b），开关断开、闭合时，电压表V的示数如图（c），则灯两端的电压为______V；两端的电压为______V，电源电压为______V。
15.在如图所示电路中，当闭合开关后，两个电压表读数相同，如果产生这一现象的原因是造成的，则____(选填“断路”或“短路”)。排除故障后若两个电压表指针偏转均如图(b)所示，则电阻和两端的电压分别为_________V、_________V。
16.如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从中点向右移动时，电流表示数_________.电压表V与电流表示数的比值_________。（以上两空均选填“变大”、“变小”或“不变”）
三、作图题，共2分。

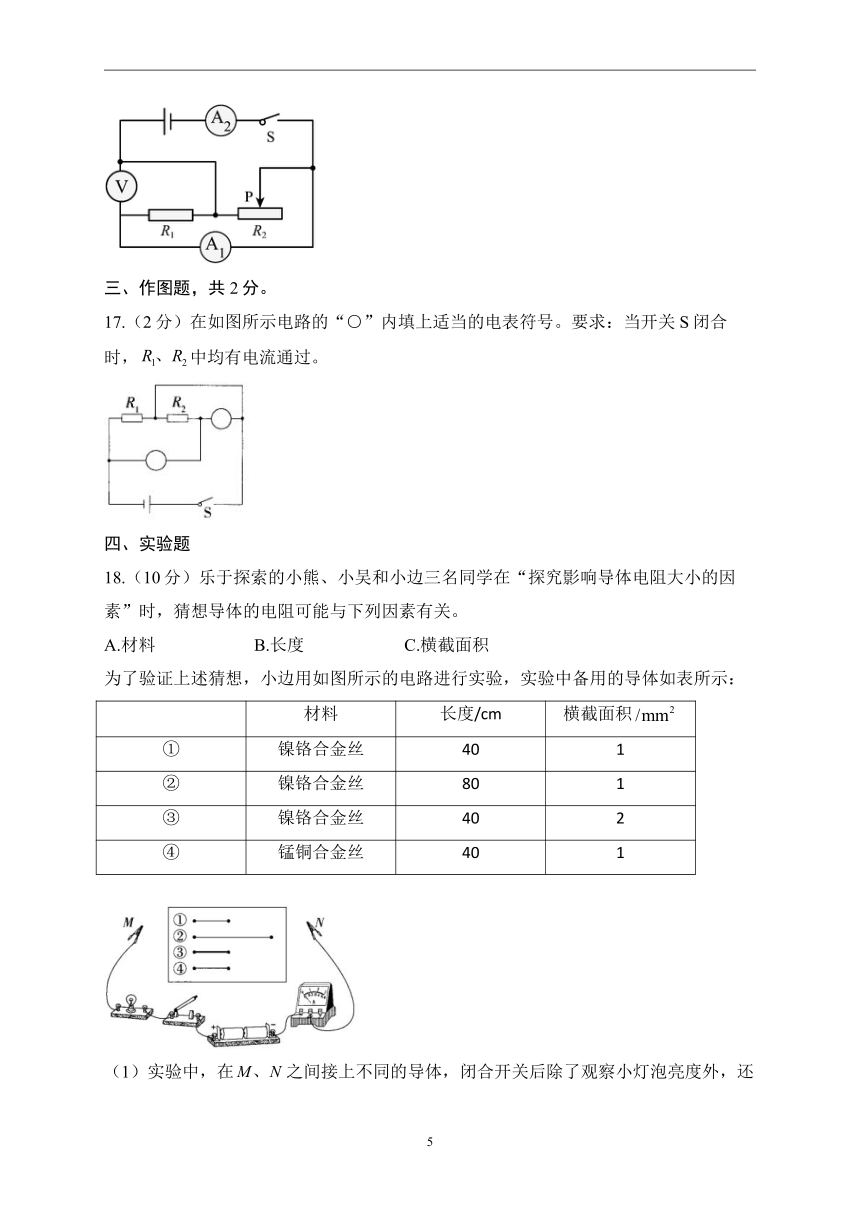

17.（2分）在如图所示电路的“○”内填上适当的电表符号。要求：当开关S闭合时，中均有电流通过。
四、实验题
18.（10分）乐于探索的小熊、小吴和小边三名同学在“探究影响导体电阻大小的因素”时，猜想导体的电阻可能与下列因素有关。
A.材料 B.长度 C.横截面积
为了验证上述猜想，小边用如图所示的电路进行实验，实验中备用的导体如表所示：
材料 长度/cm 横截面积
① 镍铬合金丝 40 1
② 镍铬合金丝 80 1
③ 镍铬合金丝 40 2
④ 锰铜合金丝 40 1
（1）实验中，在之间接上不同的导体，闭合开关后除了观察小灯泡亮度外，还可以通过观察_______来比较导体的电阻大小；
（2）为了验证猜想C，应选用编号为_______的两根合金丝分别接入电路进行实验；
（3）将①②两根合金丝分别接入之间，通过观察比较可以发现，当导体的横截面积和材料一定时，导体的长度越长，导体的电阻越_______（选填“大”或“小”）；
（4）在最近几年，我国城乡许多地区进行输电线路的改造，将原来细的铝制输电线换成较粗的铝制输电线，这样是为了_______（选填“增大”或“减小”）输电线的电阻；
（5）小熊和小吴同学在做“探究影响导体电阻大小的因素”实验时，发现实验器材中电阻丝只有一根，其他器材足够，则他们不能完成的实验探究是______。
A.导体电阻与长度的关系
B.导体电阻与材料的关系
C.导体电阻与温度的关系
五、计算题
19.（8分）物理课上，小童连接了如图甲所示的电路，电源电压恒定不变。当闭合开关S后，两个电压表和指针偏转角度相同，指针位置如图乙所示。
（1）请你结合所掌握的知识，帮助小童分析和计算电压表的示数，并将分析过程写出来。
（2）求电源电压U；（3）求电阻两端的电压。
答案以及解析
1.答案：D
解析：电压是形成电流的原因，电源是提供电压的装置，电路中有电流，则电路两端一定有电压，电路两端有电压，电路中不一定有电流。故选D。
2.答案：B
解析：两灯泡并联，电压表V测量电源电压，电压表测量两端电压，电压表测量两端电压，而并联电路两端电压相等，且等于电源电压，因此电压表V、的示数相等，都等于6 V，故选B。
3.答案：B
解析：由图可知，该电路为串联电路，电压表与R并联，测量的是R两端的电压，故B正确。故选：B。
4.答案：C
解析：AB和BC是由同种材料制成的长度相同的两段导体，由于AB段的横截面积小，BC段的横截面积大，故；两段电阻串联，串联电路电流处处相等，故。故选C。
5.答案：B
解析：由图知，电压表的指针正向偏转，因为锌片与电压表的负接线柱相连，所以锌片为盐水电池的负极，在电池的外部，电流从铜片经电压表流向锌片，故A、D错误。盐水电池和干电池、蓄电池类似，都是将化学能转化为电能的装置，故B正确。电压表的量程为0~3 V，分度值为0.1 V，示数为0.6 V，故C错误。
6.答案：A
解析：由实物图可知，灯和并联，开关在干路上，开关控制，故正确的选项是A。
7.答案：B
解析：AD、该电压表在使用时，电流应从电压表的“3 V”接线柱流入，“-”接线柱流出；根据图示可知，铜片与电压表的正接线柱相连，则铜片为盐水电池的正极，故AD正确；
B、电压表的量程为0～3 V，分度值为0.1 V，示数为0.6 V，即该电池的电压为0.6 V，故B错误；
C、铜片和锌片容易导电，属于导体，故C正确。
故选：B。
8.答案：B
解析：测量通过灯电流：要让电流表和串联，故C、D错误；要让电流从电流表“+”接线柱流入，从“-”接线柱流出。故A错误，B正确。
故选：B。
9.答案：C
解析：由题图可知，三个小灯泡串联接入电路，根据串联电路各处电流相等，且，可知此部分电路允许通过的最大电流是.
10.答案：D
解析：当开关闭合后，与并联在电源的两端；当开关断开时，并联在电源的两端为基本电路；因并联电路各支路互不影响，而干路中的电流等于各支路电流之和；所以开关由闭合到断开时，的示数不变，的示数变小.
11.答案：增大；变亮
解析：电源电压不变，当气体浓度增大时，气敏电阻R的阻值减小，电流表示数增大，指示灯变亮。
12.答案：0.9；0.4；0.5
解析：三个灯泡并联，电流表测量和的总电流，测量和的总电流，测量的电流，所以，，，.可得，.
13.答案：C；D
解析：导体的电阻与其长度、横截面积以及材料有关，两个电阻串联相当于长度加长，长度越大，电阻越大.两个电阻并联相当于横截面积增大了，横截面积越大，电阻越小.
14.答案：3；1.5；4.5
解析：由电路图可知，当开关闭合、断开时，两灯泡串联，电压表与灯并联，电压表测两端的电压，由图（b）可知灯两端的电压，当开关断开、闭合时，两灯泡串联，电压表测电源的电压，由图（c）可知电源的电压，因串联电路中总电压等于各分电压之和，所以两端的电压.
15.答案：短路；5.6；1.4
解析：由图可知，两个电阻串联，电压表测量电源电压，电压表测量两端的电压，当闭合开关后，两个电压表读数相同，如果产生这一现象的原因是造成的，说明电压表的示数正常，电压表的示数等于电源电压，电压表测量电源电压，说明短路，只有的简单电路。由串联电路电压的规律可知，电压表示数应大于电压表示数，而两电压表指针位置相同，则电压表量程是0~15V,分度值是0.5V,电压表示数；电压表量程是0~3V,分度值是0.1V,电压表示数；电阻的电压，电阻的电压。
16.答案：不变；变大
解析：由图可知，电阻与滑动变阻器并联，电流表测干路中的电流，测通过的电流，电压表V测电源电压。因为电阻与滑动变阻器并联，所以它们两端的电压相等，等于电源电压，则电压表V的示数不变；当滑片向右移动时，滑动变阻器连入的电阻变大，而电压不变，由欧姆定律可知，通过滑动变阻器的电流变小；的阻值不变，电压不变，所以通过的电流不变，即的示数不变；因为通过的电流变小、通过的电流不变，所以根据并联电路的电流特点可知，干路电流变小，即电流表的示数变小；由电压表V的示数不变、电流表的示数变小可知，电压表V与电流表示数的比值变大。
17.答案：如图所示
解析：若右边圆圈内填入电流表，则左下方圆圈内只能填电压表，此时导线将和电流表短路，所以右边圆圈内填入电压表，若左下圆圈中填电压表，则被短路，所以左下方圆圈内只能填电流表，和并联接入电路。
18.答案：（1）电流表示数
（2）①③
（3）大
（4）减小
（5）B
解析：（2）要验证猜想C，导体电阻与横截面积的关系，根据控制变量法，合金丝的材料、长度相同，横截面积不同，所以应选用编号为①③的两根合金丝进行实验。
（3）将材料和横截面积相同的两根合金丝①②分别接入之间，发现接入长度较长的合金丝②时，电流表的示数较小，此时合金丝的电阻较大。这说明导体的横截面积和材料一定时，导体的长度越长，导体的电阻越大。
（4）在材料和长度不变的情况下，将输电线路中铝制输电线的横截面积换成较大的，可减小输电线的电阻。
（5）只有一根电阻丝，则电阻丝的材料相同，不能探究导体电阻与材料的关系。故B符合题意。
19.答案：（1）见解析
（2）7.5 V
（3）6 V
解析：（1）两电阻串联，电压表测两端的电压，电压表测的是电源电压，故电压表的示数小于的示数，又因为两电压表的指针偏转角度相同，所以电压表选择的量程为0~3 V，分度值为0.1 V，则的示数为1.5 V；
（2）电压表选择的量程为0~15 V，分度值为0.5 V，其示数即电源电压；
（3）两端电压，电阻两端的电压。
