1.1.2程序框图（第1课时）(浙江省温州市)

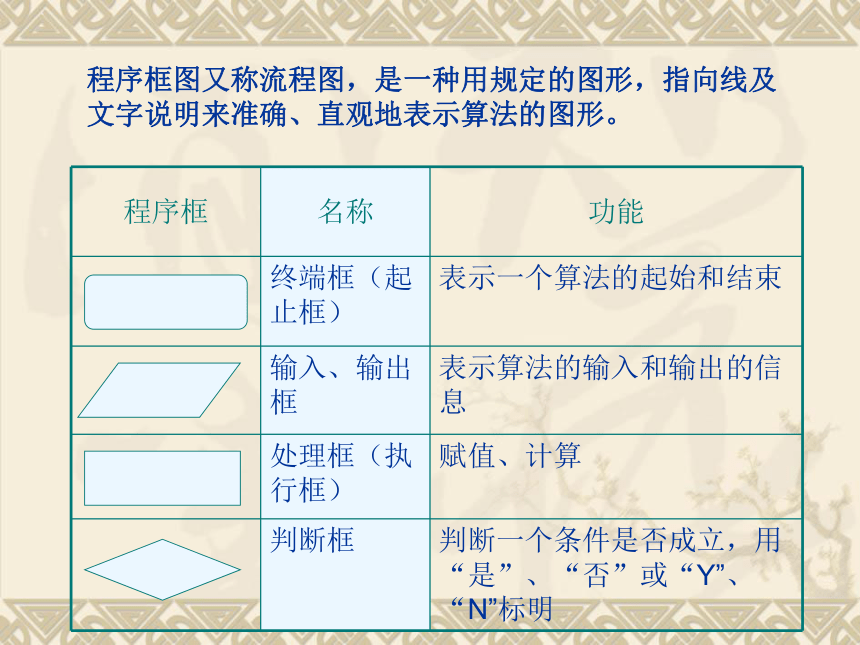

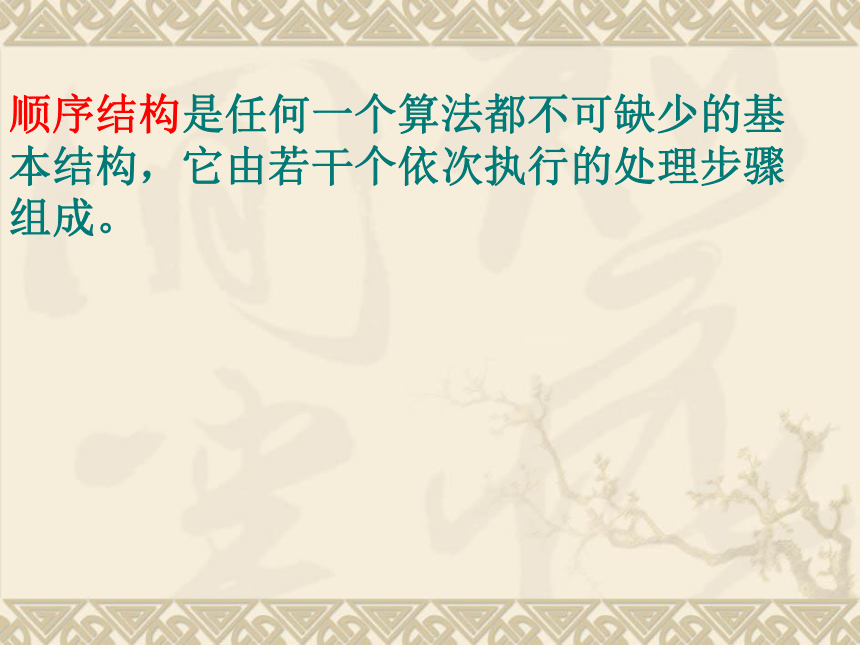

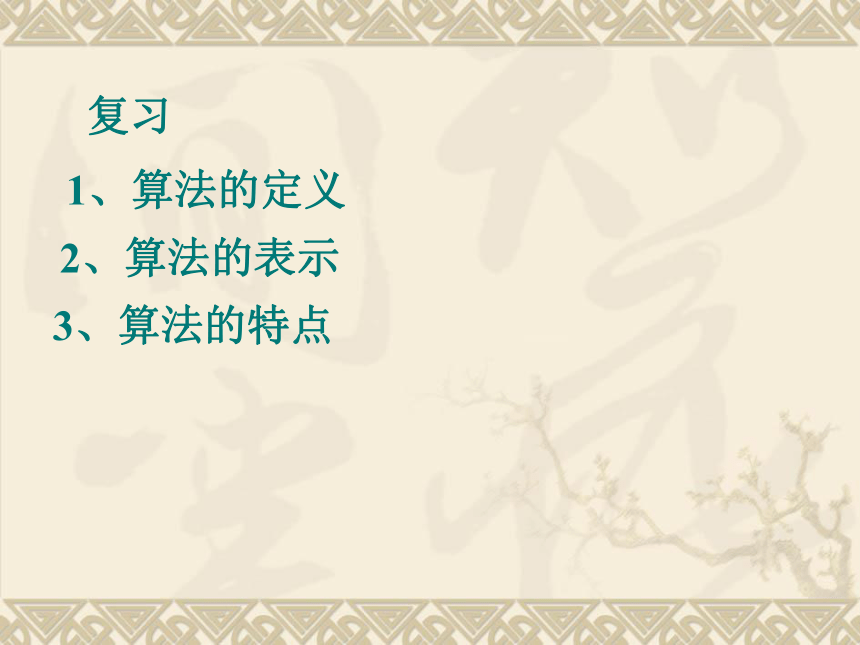

课件10张PPT。1.1.2程序框图（第一课时）复习1、算法的定义2、算法的表示3、算法的特点程序框图又称流程图，是一种用规定的图形，指向线及文字说明来准确、直观地表示算法的图形。顺序结构是任何一个算法都不可缺少的基本结构，它由若干个依次执行的处理步骤组成。例1 设计一算法：输入圆的半径,输出圆的面积，并画出流程图算法分析：第一步：输入圆的半径第二步：利用公式“圆的面积=圆周率×（半径的平方）”计算圆的面积；第三步：输出圆的面积。思考：整个程序框图有什么特点？解：求面积的算法:
第一步:输入三角形三条边的边长
第二步:计算
第三步:计算
第四步:输出三角形的面积S图示:开始输出S结束例2、已知一个三角形的三边边长分别是2,3,4,利用海伦-秦九韶面积公式,求三角形的面积.图示:开始存在这样
的三角形结束解：判断三角形存在的算法:
第一步:输入正实数a,b,c
第二步:判断a+b>c,b+c>a,c+a>b是否都成立,若是,则存在这样的三角形,若不是,则不存在这样的三角形.a+b>c,b+c>a,
c+a>b是否同
时成立?输入a,b,c是不存在这样
的三角形否例4、任意给定3个正实数,判断以这3个数为三边边长的三角形是否存在.输入系数a,b,c输出X1、X2 顺序结构开始结束设计算法,求一元二次方程ax2+bx+c=0（ ）的根,画出相应的流程图 a≠0输出x1,x2输入系数a,b,c否是输出无实数解条件结构开始结束参考作业：P21 习题1.1
A组 1
