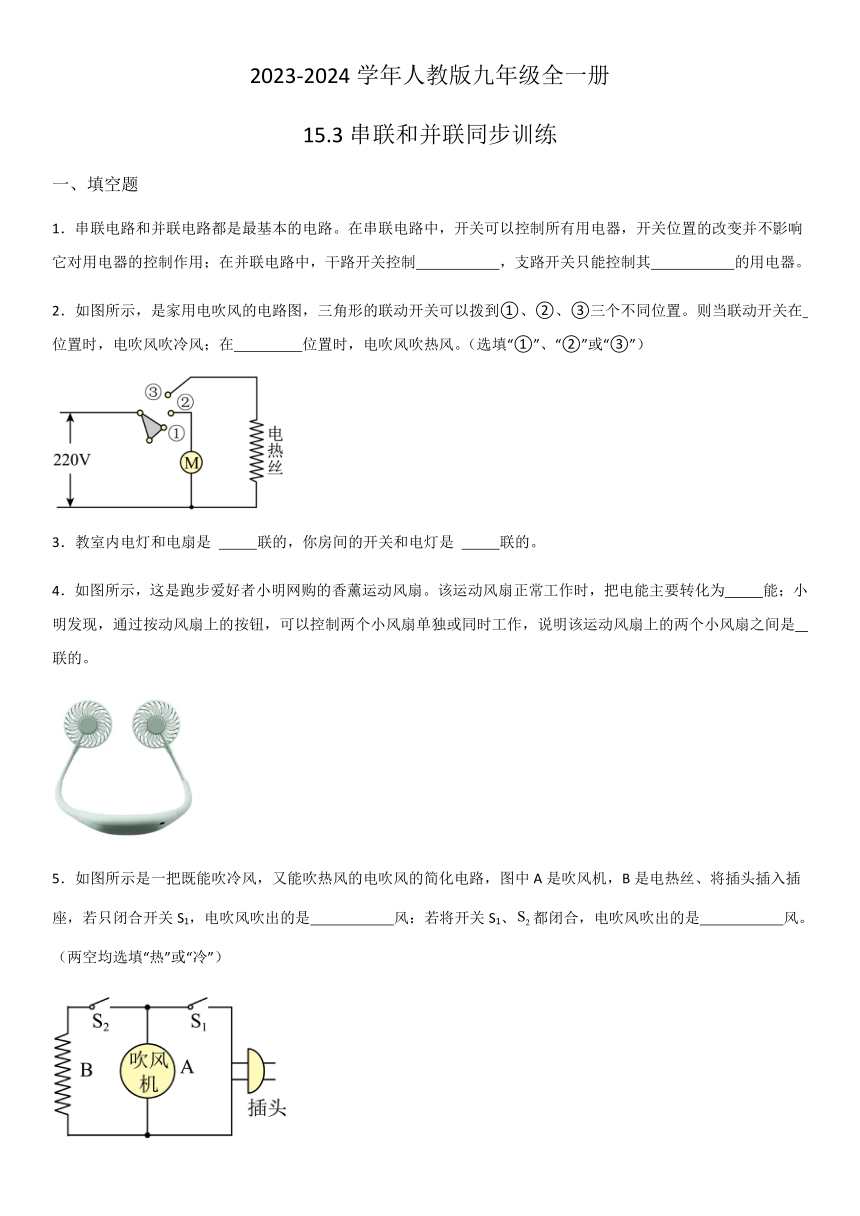

2023-2024学年人教版九年级全一册15.3串联和并联同步训练（含解析）

2023-2024学年人教版九年级全一册
15.3串联和并联同步训练
一、填空题
1．串联电路和并联电路都是最基本的电路。在串联电路中，开关可以控制所有用电器，开关位置的改变并不影响它对用电器的控制作用；在并联电路中，干路开关控制 ，支路开关只能控制其 的用电器。
2．如图所示，是家用电吹风的电路图，三角形的联动开关可以拨到①、②、③三个不同位置。则当联动开关在 位置时，电吹风吹冷风；在 位置时，电吹风吹热风。（选填“①”、“②”或“③”）
3．教室内电灯和电扇是 联的，你房间的开关和电灯是 联的。
4．如图所示，这是跑步爱好者小明网购的香薰运动风扇。该运动风扇正常工作时，把电能主要转化为 能；小明发现，通过按动风扇上的按钮，可以控制两个小风扇单独或同时工作，说明该运动风扇上的两个小风扇之间是 联的。
5．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝、将插头插入插座，若只闭合开关S1，电吹风吹出的是 风：若将开关S1、都闭合，电吹风吹出的是 风。（两空均选填“热”或“冷”）

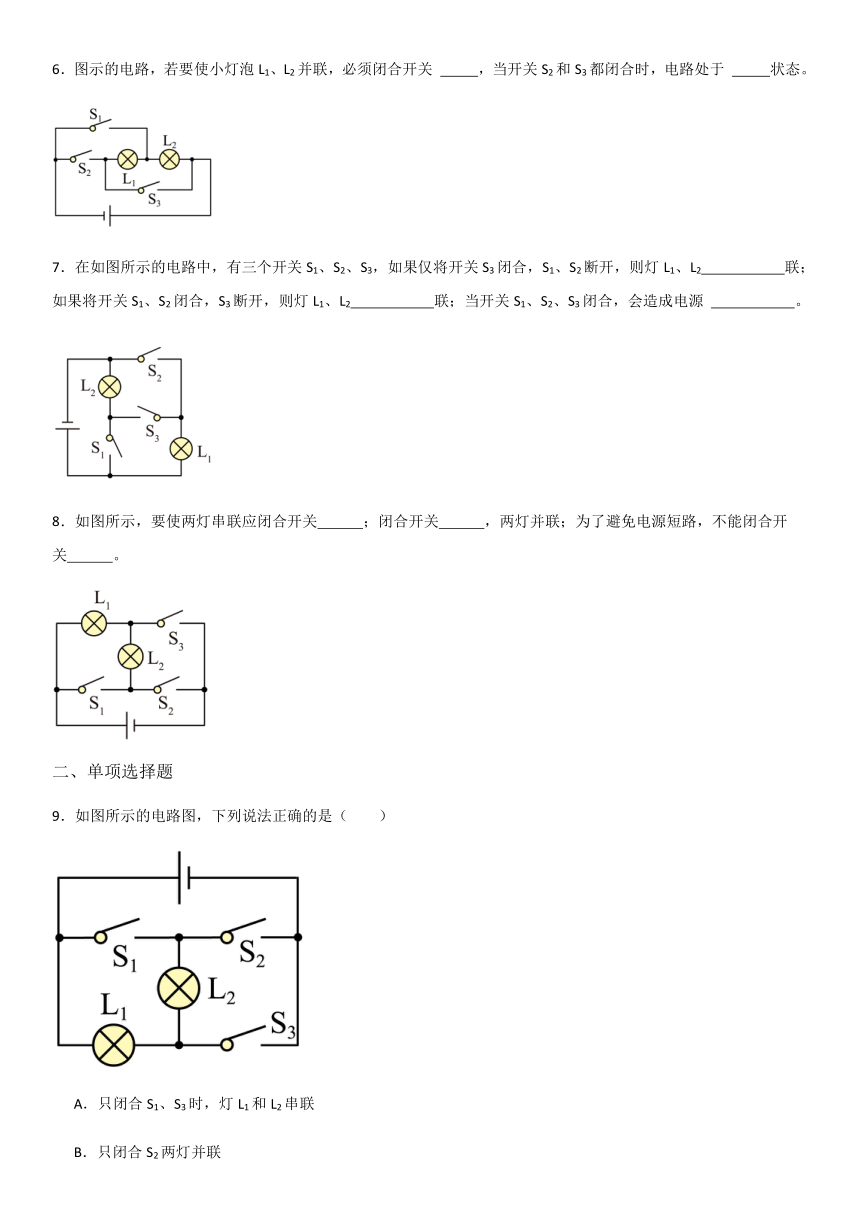

6．图示的电路，若要使小灯泡L1、L2并联，必须闭合开关 ，当开关S2和S3都闭合时，电路处于 状态。

7．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2 联；如果将开关S1、S2闭合，S3断开，则灯L1、L2 联；当开关S1、S2、S3闭合，会造成电源 。

8．如图所示，要使两灯串联应闭合开关 ；闭合开关 ，两灯并联；为了避免电源短路，不能闭合开关 。
二、单项选择题
9．如图所示的电路图，下列说法正确的是（　　）
A．只闭合S1、S3时，灯L1和L2串联
B．只闭合S2两灯并联
C．3个开关同时闭合会发生短路
D．同时闭合S2和S3，断开S1时，灯泡L2发光

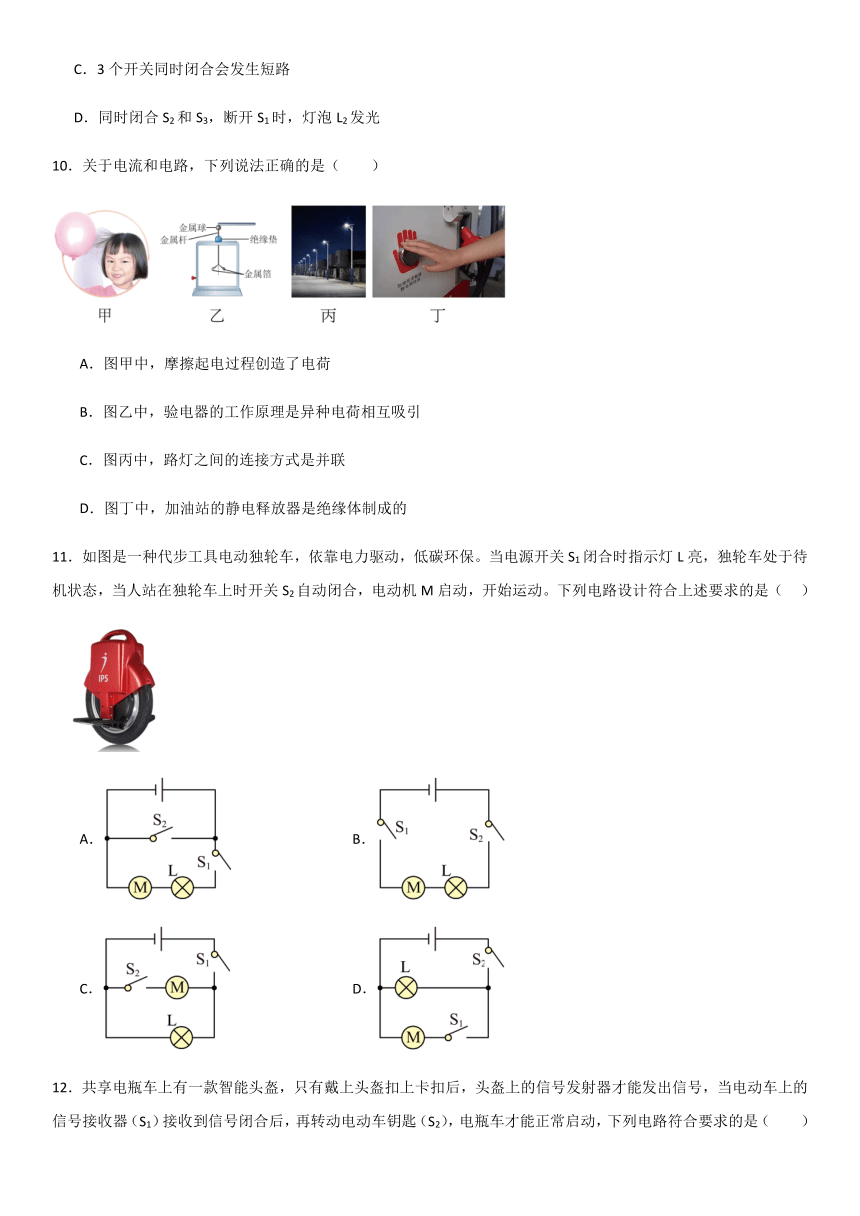

10．关于电流和电路，下列说法正确的是（　　）

A．图甲中，摩擦起电过程创造了电荷
B．图乙中，验电器的工作原理是异种电荷相互吸引
C．图丙中，路灯之间的连接方式是并联
D．图丁中，加油站的静电释放器是绝缘体制成的
11．如图是一种代步工具电动独轮车，依靠电力驱动，低碳环保。当电源开关S1闭合时指示灯L亮，独轮车处于待机状态，当人站在独轮车上时开关S2自动闭合，电动机M启动，开始运动。下列电路设计符合上述要求的是（ ）

A． B．
C． D．
12．共享电瓶车上有一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号闭合后，再转动电动车钥匙（S2），电瓶车才能正常启动，下列电路符合要求的是（　　）
A． B．
C． D．

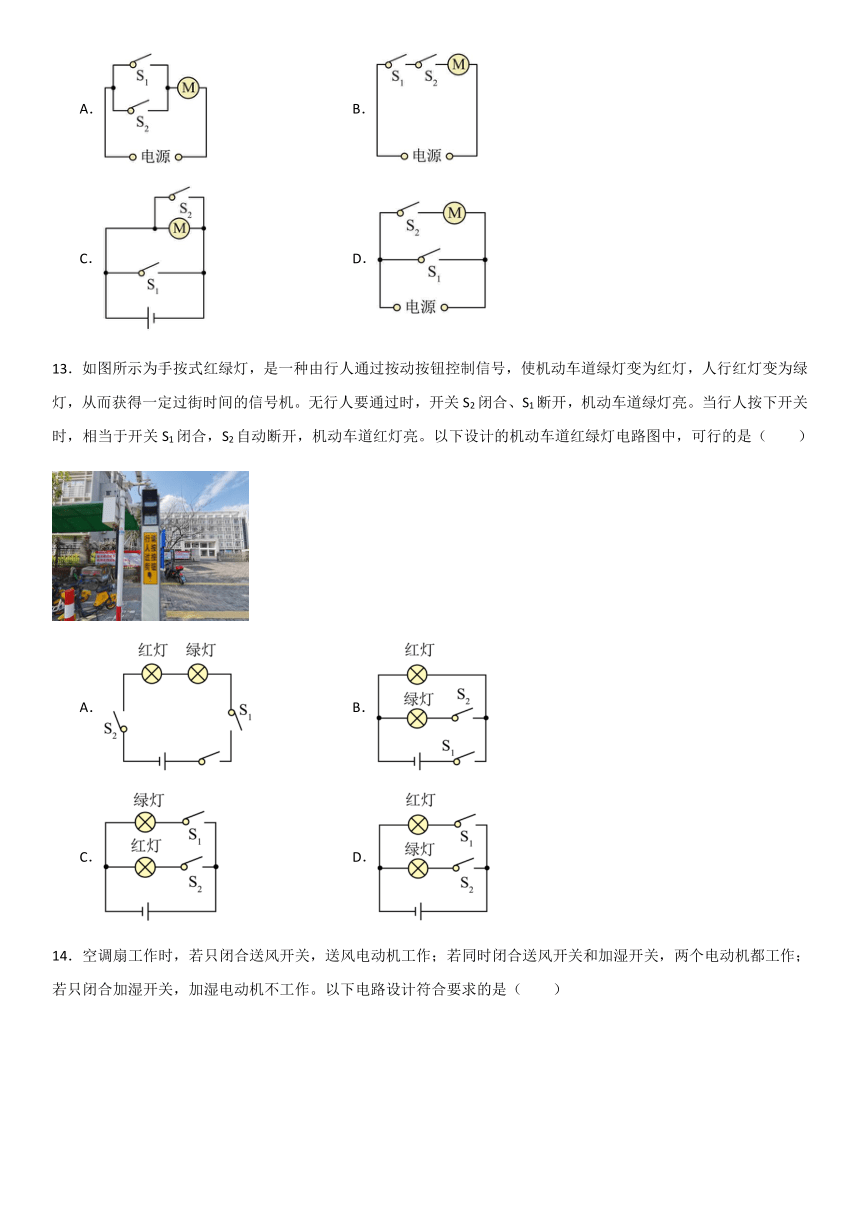

13．如图所示为手按式红绿灯，是一种由行人通过按动按钮控制信号，使机动车道绿灯变为红灯，人行红灯变为绿灯，从而获得一定过街时间的信号机。无行人要通过时，开关S2闭合、S1断开，机动车道绿灯亮。当行人按下开关时，相当于开关S1闭合，S2自动断开，机动车道红灯亮。以下设计的机动车道红绿灯电路图中，可行的是（　　）
A． B．
C． D．

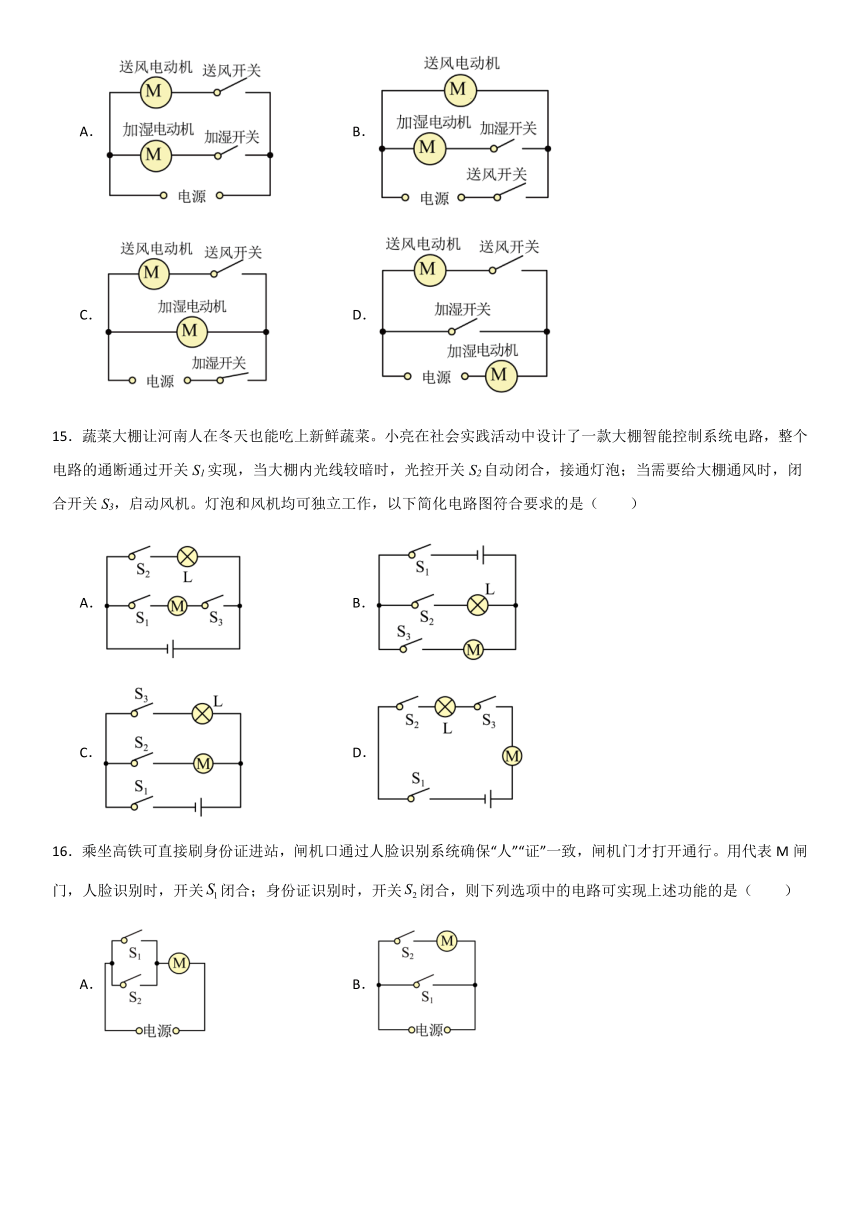

14．空调扇工作时，若只闭合送风开关，送风电动机工作；若同时闭合送风开关和加湿开关，两个电动机都工作；若只闭合加湿开关，加湿电动机不工作。以下电路设计符合要求的是（　　）
A． B．
C． D．
15．蔬菜大棚让河南人在冬天也能吃上新鲜蔬菜。小亮在社会实践活动中设计了一款大棚智能控制系统电路，整个电路的通断通过开关S1实现，当大棚内光线较暗时，光控开关S2自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S3，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（　　）
A． B．
C． D．
16．乘坐高铁可直接刷身份证进站，闸机口通过人脸识别系统确保“人”“证”一致，闸机门才打开通行。用代表M闸门，人脸识别时，开关闭合；身份证识别时，开关闭合，则下列选项中的电路可实现上述功能的是（　　）
A． B．
C． D．
17．在如图所示的电路中，下列说法正确的是（　　）

A．当闭合开关S1、S2、S3时，电源短路
B．当只闭合开关S1、S2时，L1、L2并联
C．当只闭合开关S2、S3时，L1、L2串联
D．当只闭合开关S1、S3时，L1、L2串联
18．如图是电冰箱的简化电路图，图中“M”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（　　）
A．S1闭合、S2断开时，照明灯与电动机并联
B．S1、S2都闭合时，照明灯与电动机串联
C．打开冰箱门时，S2自动闭合，使得照明灯亮
D．冰箱内温度降低到设定温度时，S2自动断开，电动机停止工作
三、多项选择题
19．关于电路和电流，下列说法正确的是（　　）
A．电源是在电路中提供电能的装置
B．电源外部，电流从正极经过用电器流向负极
C．电荷移动就能形成电流
D．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
20．如图所示是一种声光报警电路，各元件均能正常工作。下列现象描述正确的是（　　）
A．只闭合S2时，铃响灯不亮
B．只闭合S1时，灯亮铃也响
C．同时闭合S1、S2，铃响灯不亮
D．同时闭合S1、S2，灯亮铃不响
21．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（　　）
A．开关S1控制所有用电器 B．开关S2只控制灯泡L
C．先闭合S1，再闭合S2时，灯泡L短路 D．同时闭合S1、S2，灯泡L和电动机M并联
22．如图所示的电路图中，下列分析错误的是（　　）
A．只闭合S1、S3时，L1、L2发光，L3不发光
B．若先闭合S2、S4，再闭合S1、S3，L1、L2和L3都在发光
C．若先闭合S1、S3，再闭合S2，则L2被短路
D．只闭合S2、S4时，L2、L3串联且发光，L1短路
23．如图所示电路，下列分析正确的是（　　）
A．S1、S2都闭合，S3断开，L2被短路
B．S1、S2都断开，S3闭合，L1和L2电流相等
C．S1断开，S2、S3都闭合，L1发光，L2被短路
D．S1、S2、S3都闭合，L2被短路，L1发光
24．如图所示的电路，下列对电路的分析，不正确的是（　　）
A．只闭合开关S2、S4时，L1、L2将组成串联电路
B．只闭合开关S1、S3、S4时，L1、L2将组成并联电路
C．只闭合开关S2、S3、S4时，L1、L2都不亮
D．只闭合开关S1、S2、S4时，L1亮、L2不亮
四、作图题
25．某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
26．为做好新冠疫情防控工作，某小区入口安装了图甲所示的健康码识别及测温门禁一体机。进入小区人员出示健康码，健康码为绿码且体温不高于37℃时，门禁才会打开。图乙为其内部简化电路，“健康码识别”和“体温测量”均相当于开关。请在图乙中画线代替导线将电路连接完整。
27．如图是一款家用排油烟机。上面照明开关S控制一盏“220V 12W”的灯，弱排风开关S1，强排风开关S2，并且照明与排风工作时互不影响。如单独按下弱排风开关S1或强排风开关S2，分别对应排油烟机的弱排风和强排风，如同时按下S1、S2则为强排风。请根据上面所提供的信息，将正确的电路的连接。

28．请你根据电路图，在方框内画出电路图。
29．某商场中的电动扶梯，只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制。请在图中按要求正确完成电路连接。

30．如图所示，电路少了几根导线，请补上。补上后要求、并联，开关控制，开关同时控制和。
参考答案
1． 整个电路 所在支路
【解析】在并联电路中，干路是电流必经之路，所以干路开关控制整个电路。各支路之间互不影响，所以支路开关只控制开关所在的支路。
2． ② ③
【解析】电吹风吹冷风，这说明只有电动机在工作，所以联动开关在②位置。
由图知道，吹热风时，电动机和电热丝是并联接入电路中的，所以联动开关在③位置。
3． 并 串
【解析】因为教室中的电灯、吊扇可以单独工作，并且又互不影响，因此教室中的电灯、吊扇之间为并联连接。
开关能控制电灯通电和断电，所以开关与被控制的电灯为串联连接。
4． 机械 并
【解析】 运动风扇的主要部件是电动机，电动机在工作时，将电能主要转化为机械能。
小明发现，通过按动风扇上的按钮，可以控制两个小风扇单独或同时工作，说明该运动风扇上的两个小风扇工作时互不影响，因此两个小风扇之间是并联的。
5． 冷 热
【解析】若只闭合开关S1，吹风机有电流通过，能够吹风；但电热丝没有电流通过，不能对空气加热。故此时吹的是冷风。
若将开关S1、 S2 都闭合，吹风机、电热丝都有电流通过，既能对空气加热，又能吹风，故此时吹的是热风。
6． S1、S3 短路
【解析】要使灯泡L1和L2组成并联电路，L1和L2的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，应闭合开关S1、S3。
当开关S2、S3都闭合时，电源的两端被导线相连，则电源短路。
7． 串 并 短路
【解析】由电路图可知，当S3闭合，S1、S2断开时，灯L1、L2串联。
当开关S1、S2闭合，S3断开时，电流有两条路径，即电流从电源正极分别经灯L1、L2流回电源负极，所以灯L1、L2并联。
当开关S1、S2、S3闭合，相当于导线把电源的正负极直接连起来，会造成电源短路。
8． S2 S1、S3 S1、S2
【解析】要使两灯串联，电流的路径只有一条，当只闭合开关S2时，两灯是串联的。
只闭合S1、S3时，电流从电源正极流出，分别经过灯泡L1和L2后，再流回电源负极，两灯泡并联。
当闭合开关S1、S2时，电流不经过用电器直接从电源的正极流回电源负极，从而形成短路，故不能同时闭合开关S1、S2。
9．C
【解析】A．闭合S1、S3时，电流从电源正极流出后分成两支，一支通过S1、L2，另一支通过L1，两支电流汇合后通过S3回到电源负极，所以L1、L2并联，故A错误；
B．闭合S2时，电流从电源正极流出后依次通过L1、L2、S2回到电源负极，此时L1、L2串联，故B错误；
C．同时闭合S1、S2、S3，电流不经过用电器直接将电源的两极连接，就会出现短路现象，故C正确；
D．同时闭合S2和S3，断开S1时，灯泡L2被短路，不发光，灯泡L1发光，故D错误。
故选C。
10．C
【解析】A．摩擦起电并不是创造了电荷，而是电荷发生了转移，故A错误；
B．验电器的工作原理是同种电荷相互排斥，故B错误；
C．公路上的路灯同时亮同时灭，但其中一个灯坏了，其它灯还正常亮着，它们是并联，故C正确；
D．需要将人体所带的电荷导入大地，所以静电释放按钮上面手触摸的部位是导体，并与大地相连，以便将电荷导入大地，故D错误。
故选C。
11．C
【解析】S1闭合时指示灯L亮起，独轮车处于待机状态，即电动机不工作；当开关S2自动闭合，电动机才能启动。说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，S2在电动机支路上，由各选项电路图知，C符合要求，ABD不符合要求。
故选C。
12．B
【解析】A．图中两个开关并联，再和电动机串联，闭合任意一个开关，电动机都工作，故A不符合题意；
B．图中两个开关、电动机串联在电路中，当电动车上的信号接收器（S1）接收到信号闭合后，再转动电动车钥匙（S2），电瓶车才能正常启动，故B符合题意；
C．闭合开关S1，电源发生短路，只闭合开关S2，电源发生短路，故C不符合题意；
D．闭合开关S1，电源发生短路，故D不符合题意。
故选B。
13．D
【解析】根据题意可知，无行人要通过时，开关S2闭合、S1断开，机动车道绿灯亮；当行人按下开关时，相当于开关S1闭合，S2自动断开，机动车道红灯亮，这说明两灯工作时互不影响，是并联的，且开关S2控制绿灯，开关S1控制红灯，故ABC不符合题意，故D符合题意。
故选D。
14．B
【解析】由题知，只闭合送风开关，送风电动机工作；若同时闭合送风开关和加湿开关，两个电动机都工作；说明送风电动机和加湿电动机互不影响，即两电动机并联；若只闭合加湿开关，加湿电动机不工作，说明送风开关在干路上，加湿开关只控制加湿电动机，由以上分析可知，B符合题意，ACD不符合题意。
故选B。
15．C
【解析】A．图A所示开关S1无法控制整个电路的通断，故A不符合题意；
B．图B所示开关S2无法控制电动机的通断，故B不符合题意；
C．由题可知，S1控制整个电路，光线较暗时，光控开关S2自动闭合，接通灯泡提供照明，说明开关S2与灯泡串联，闭合开关S3，启动风机，说明开关S3与风机串联，而灯泡和风机均可独立工作，所以灯泡与风机应并联；故开关S1在干路中，开关S2与灯泡串联在一条支路中，开关S3与风机串联在另一条支路中，故C符合题意；
D．图D所示电动机和小灯泡串联，即工作时，单独控制开关S2和S3时无法达到题中互不影响的要求，故D不符合题意。
故选C。
16．D
【解析】根据题意可知，只有“人”“证”一致的情况下，闸机自动打开，这说明“人脸识别”开关和“身份证识别”开关相互影响，是串联的，然后与电动机串联，故D符合题意，ABC不符合题意。
故选D。
17．A
【解析】A．由图知道，同时闭合开关S1、S2、S3时，电流会从电源正极不经过用电器直接回到电源负极，形成电源短路，故A正确；
B．由图知道，闭合开关S1、S2，断开开关S3时，灯L2被短路，故B错误；
C．由图知道，当只闭合开关S2、S3时，灯L1被短路，故C错误；
D．由图知道，当只闭合开关S1、S3时，电流有两条路径，灯L1、L2并联，故D错误。
故选A。
18．C
【解析】A．开关S1闭合、S2断开时，电动机连接在电源的两极之间，故照明灯不工作，只有电动机工作，故A错误；
B．开关S1、S2都闭合时，照明灯L与电动机M并列连接在电源的两极之间，故是并联，故B错误；
C．S2控制照明灯，故关上冰箱门时，S2自动断开，照明灯熄灭，打开冰箱门时，S2自动闭合，照明灯亮，故C正确；
D．S1控制电动机，冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理，故D错误。
故选C。
19．AB
【解析】A．电源是将其它形式的能转化为电能，它在电路中是提供电能的，故A正确；
B．电源外部，电流从正极流出经过用电器流回负极，故B正确；
C．只有电荷的定向移动才能形成电流，故C错误；
D．路上的路灯总是同时亮，同时熄灭，有时损坏了一盏，其它路灯也会亮，由此可见路灯可以独立工作，互不影响，因此路灯之间是并联的，故D错误。
故选AB。
20．BD
【解析】A．由图可知，只闭合S2时，电路为断路，所以灯不亮铃也不响；故A错误；
B．只闭合S1时，灯泡和电铃串联，因此灯亮铃响；故B正确；
CD．同时闭合S1、S2时，为灯泡的基本电路，电铃短路，所以灯亮铃不响；故C错误，D正确。
故选BD。
21．AD
【解析】由实物电路可知，灯泡L和小电动机M并联，开关S1在干路中控制整个电路，开关S2与小电动机M串联在一条支路中，故AD正确，BC错误。
故选AD。
22．BD
【解析】A．只闭合S1、S3时，L1、L2串联接入电路，L1、L2发光；L3没有接入电路，不发光，故A正确，不符合题意；
B．若闭合S2、S4，再闭合S1、S3，L1、L3并联接入电路，L2短路，所以L1、L3发光，L2不发光，故B错误，符合题意；
C．若闭合S1、S3，再闭合S2，则L2被短路，只有L1发光，故C正确，不符合题意；
D．只闭合S2、S4时，L2、L3串联接入电路且发光，L1断路，故D错误，符合题意。
故选BD。
23．BC
【解析】A．由图可知，S1、S2都闭合，S3断开时，两灯并联，故A错误；
B．由图可知，S1、S2都断开，S3闭合时，两灯串联，因为串联电路电流处处相等，所以，L1和L2电流相等，故B正确；
C．由图可知，S1断开，S2、S3都闭合时，电流表A2断路，电流表A1与灯L1串联在电路中，L1发光，L2被开关S2短路，故C正确；
D．由图可知，S1、S2、S3都闭合时，电流从电源正极出发，不经过任何一个灯直接流回负极，电源短路，两灯都不能发光，故D错误。
故选BC。
24．CD
【解析】A．只闭合开关S2、S4时，电流从正极出发经开关S4、灯泡L2、开关S2、灯泡L1回负极，则灯L1、L2串联，故A正确，A不符合题意；
B．只闭合开关S1、S3、S4时，电流从正极出发经开关S4，分别流入L1、L2，则L1、L2并联，故B正确，A不符合题意；
C．只闭合开关S2、S3、S4时，电路为L1的基本电路，L2被短路，因此L2不发光，L1发光，故C不正确，C符合题意；
D．只闭合开关S1、S2、S4时，电路为L2的基本电路，L1被短路，因此L1不发光，L2发光，故D不正确，D符合题意。
故选CD。
25．
【解析】经分析可知，灯L1和L2并联，且开关S1和S2分别位于两支路上，电铃位于干路上，干路上的开关S控制整个电路，电路图的连接如下图所示：
26．
【解析】进入小区人员出示健康码，健康码为绿码且体温不高于37℃时，门禁才会打开，说明健康码识别码开关、体温测量开关、控制门禁电动机相互影响，三者串联，如图所示：
27．
【解析】根据题意可知，照明灯由开关S控制；照明与排风工作时互不影响，这说明照明灯与电动机是并联的；如单独按下弱排风开关S1或强排风开关S2，分别对应排油烟机的弱排风和强排风，如同时按下S1、S2则为强排风，这说明S1控制定值电阻与电动机、S2控制电动机，电路图如下所示：

28．
【解析】由实物电路图可知，灯L1与L2并联，开关S1串联在干路上控制整个电路，开关S2控制灯泡L2，电路图如下图所示：
29．
【解析】由题意知，在白天且有人时电动扶梯才能启动，说明两个开关串联后共同控制电动机，用导线将两个开关S1、S2串联，再连接电动扶梯的电动机。如图所示

30．
【解析】依题意得，L1、L2并联，则电流分别流过L1、L2；开关S1控制L1，开关S2同时控制L1和L2，则开关S1与L1串联，开关S2在干路上，如图所示：
