第十五章电流和电路测试题（有答案）人教版2023-2024学年度九年级物理上册

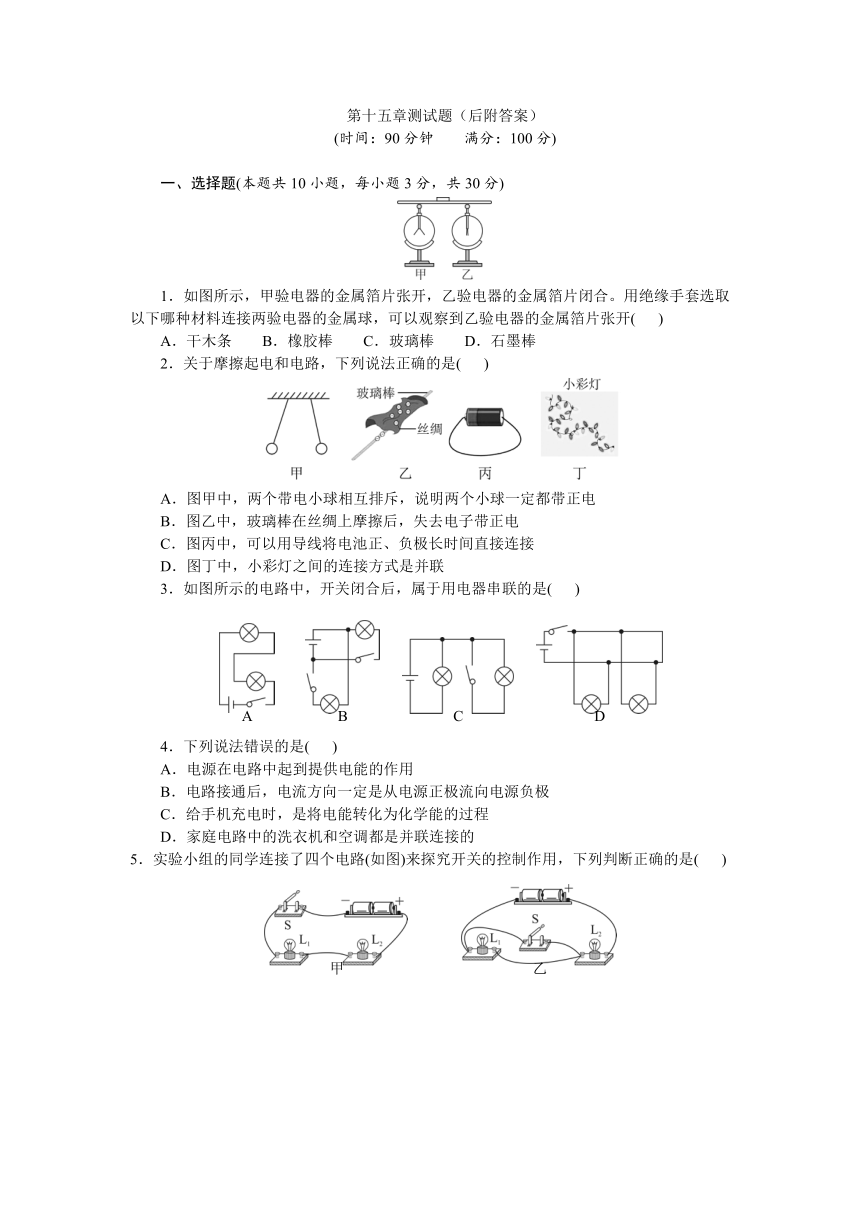

第十五章测试题（后附答案）
(时间：90分钟　　满分：100分)
　　　　　　　　　　　 　　　　　　
一、选择题(本题共10小题，每小题3分，共30分)
1．如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开( )
A．干木条 B．橡胶棒 C．玻璃棒 D．石墨棒
2．关于摩擦起电和电路，下列说法正确的是( )
A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C．图丙中，可以用导线将电池正、负极长时间直接连接
D．图丁中，小彩灯之间的连接方式是并联
3．如图所示的电路中，开关闭合后，属于用电器串联的是( )
　 　　
4．下列说法错误的是( )
A．电源在电路中起到提供电能的作用
B．电路接通后，电流方向一定是从电源正极流向电源负极
C．给手机充电时，是将电能转化为化学能的过程
D．家庭电路中的洗衣机和空调都是并联连接的
5．实验小组的同学连接了四个电路(如图)来探究开关的控制作用，下列判断正确的是( )
　　　
　　　

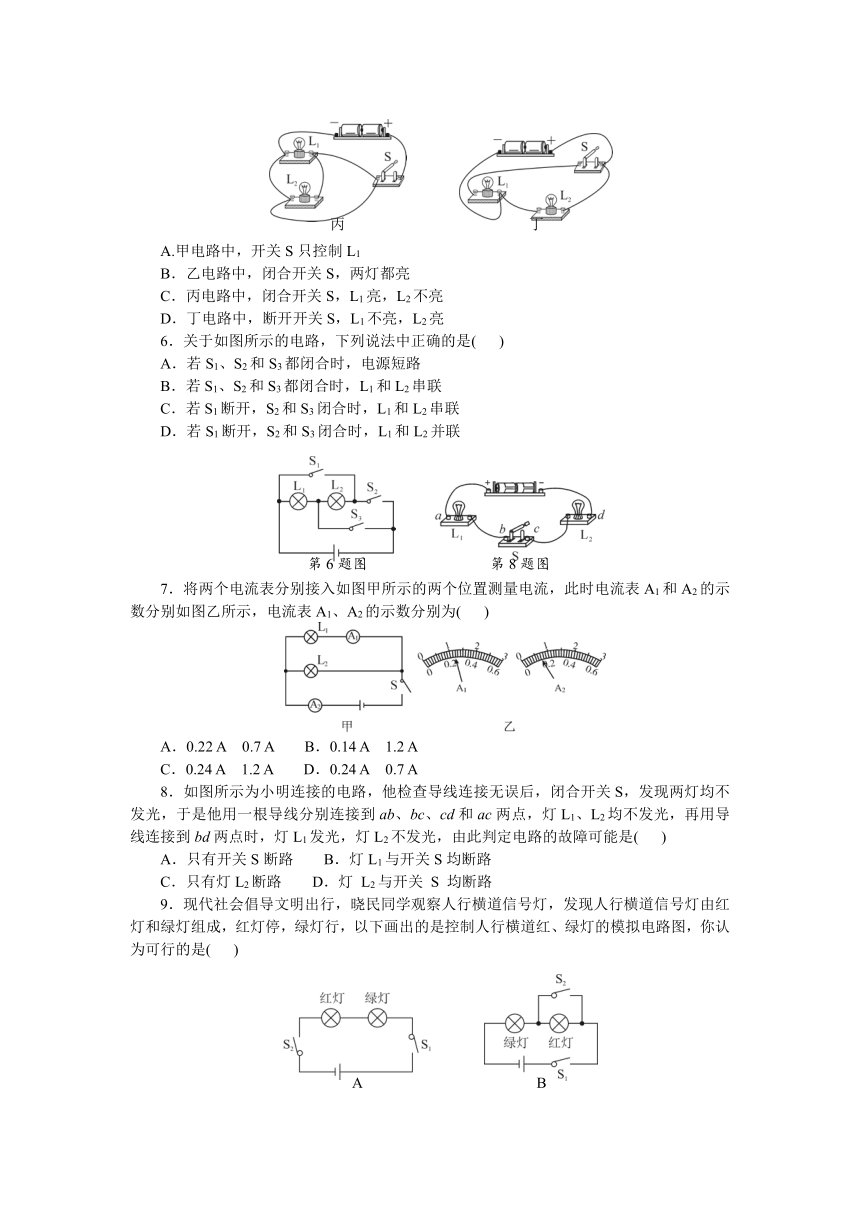

A.甲电路中，开关S只控制L1
B．乙电路中，闭合开关S，两灯都亮
C．丙电路中，闭合开关S，L1亮，L2不亮
D．丁电路中，断开开关S，L1不亮，L2亮
6．关于如图所示的电路，下列说法中正确的是( )
A．若S1、S2和S3都闭合时，电源短路
B．若S1、S2和S3都闭合时，L1和L2串联
C．若S1断开，S2和S3闭合时，L1和L2串联
D．若S1断开，S2和S3闭合时，L1和L2并联
　　
7．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2的示数分别如图乙所示，电流表A1、A2的示数分别为( )
A．0.22 A　0.7 A B．0.14 A　1.2 A
C．0.24 A　1.2 A D．0.24 A　0.7 A
8．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，灯L2不发光，由此判定电路的故障可能是( )
A．只有开关S断路 B．灯L1与开关S均断路
C．只有灯L2断路 D．灯 L2与开关 S 均断路
9．现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是( )
　　　
　　　

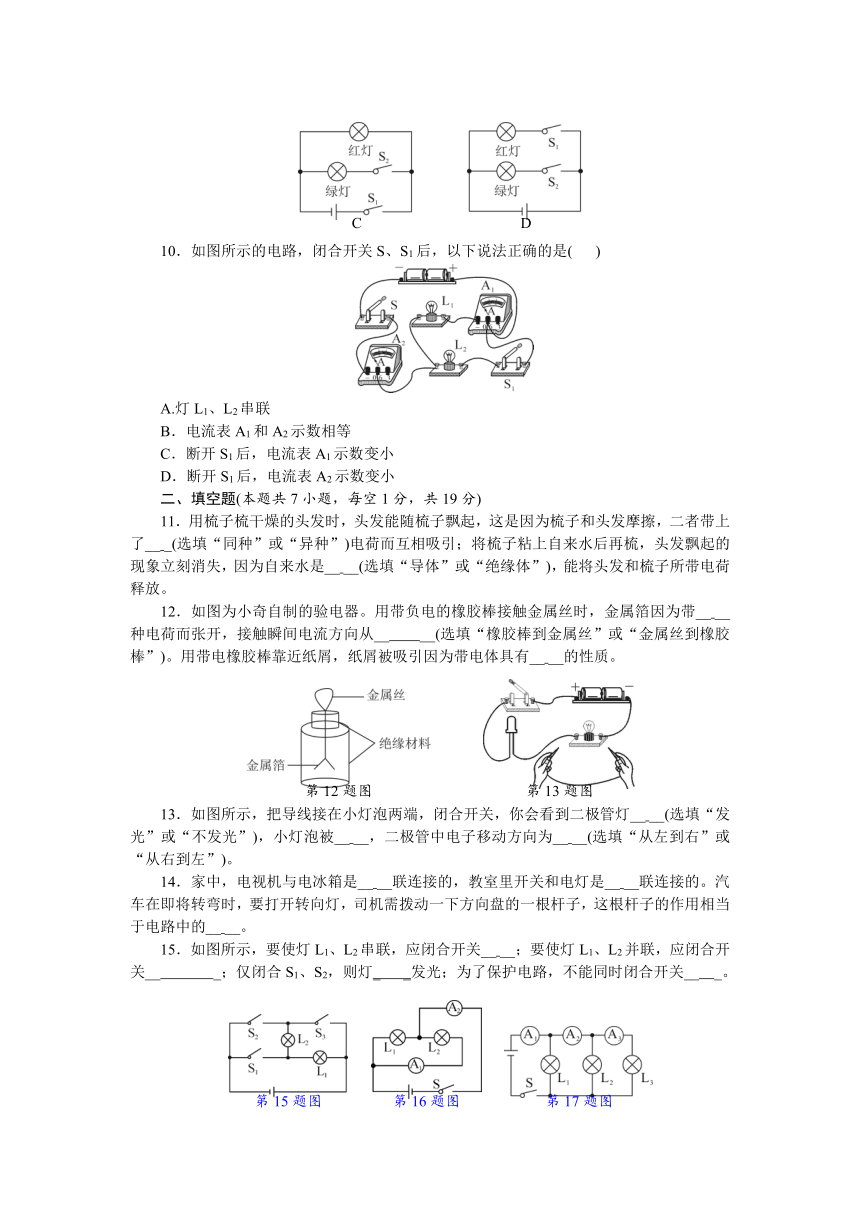

10．如图所示的电路，闭合开关S、S1后，以下说法正确的是( )
A.灯L1、L2串联
B．电流表A1和A2示数相等
C．断开S1后，电流表A1示数变小
D．断开S1后，电流表A2示数变小
二、填空题(本题共7小题，每空1分，共19分)
11．用梳子梳干燥的头发时，头发能随梳子飘起，这是因为梳子和头发摩擦，二者带上了__ _(选填“同种”或“异种”)电荷而互相吸引；将梳子粘上自来水后再梳，头发飘起的现象立刻消失，因为自来水是__ __(选填“导体”或“绝缘体”)，能将头发和梳子所带电荷释放。
12．如图为小奇自制的验电器。用带负电的橡胶棒接触金属丝时，金属箔因为带__ __种电荷而张开，接触瞬间电流方向从__ __(选填“橡胶棒到金属丝”或“金属丝到橡胶棒”)。用带电橡胶棒靠近纸屑，纸屑被吸引因为带电体具有__ __的性质。
　　　
13．如图所示，把导线接在小灯泡两端，闭合开关，你会看到二极管灯__ __(选填“发光”或“不发光”)，小灯泡被__ __，二极管中电子移动方向为__ __(选填“从左到右”或“从右到左”)。
14．家中，电视机与电冰箱是__ __联连接的，教室里开关和电灯是__ __联连接的。汽车在即将转弯时，要打开转向灯，司机需拨动一下方向盘的一根杆子，这根杆子的作用相当于电路中的__ __。
15．如图所示，要使灯L1、L2串联，应闭合开关__ __；要使灯L1、L2并联，应闭合开关__ _；仅闭合S1、S2，则灯_ _发光；为了保护电路，不能同时闭合开关__ _。
　　

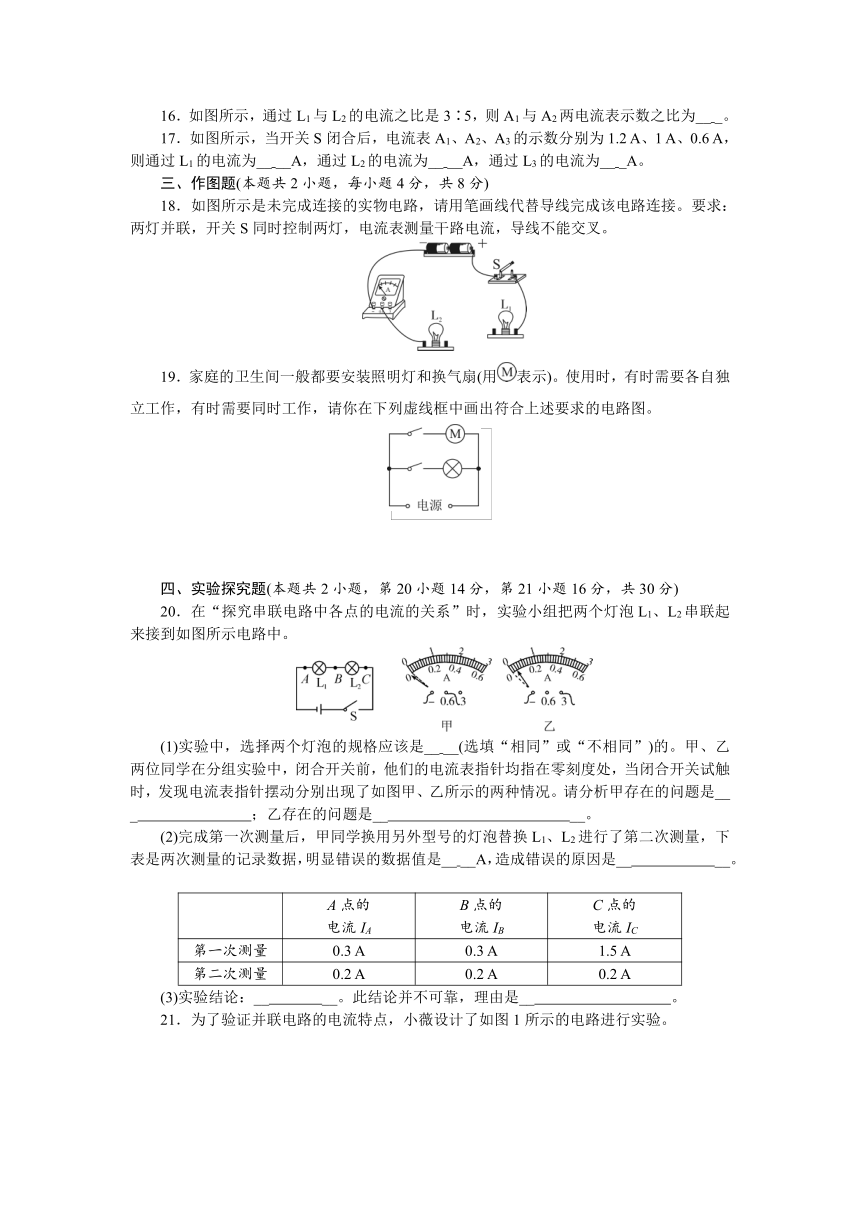

16．如图所示，通过L1与L2的电流之比是3∶5，则A1与A2两电流表示数之比为__ _。
17．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2 A、1 A、0.6 A，则通过L1的电流为__ __A，通过L2的电流为__ __A，通过L3的电流为__ _A。
三、作图题(本题共2小题，每小题4分，共8分)
18．如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。
　　
19．家庭的卫生间一般都要安装照明灯和换气扇(用表示)。使用时，有时需要各自独立工作，有时需要同时工作，请你在下列虚线框中画出符合上述要求的电路图。
四、实验探究题(本题共2小题，第20小题14分，第21小题16分，共30分)
20．在“探究串联电路中各点的电流的关系”时，实验小组把两个灯泡L1、L2串联起来接到如图所示电路中。
(1)实验中，选择两个灯泡的规格应该是__ __(选填“相同”或“不相同”)的。甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。请分析甲存在的问题是__ _ ；乙存在的问题是__ __。
(2)完成第一次测量后，甲同学换用另外型号的灯泡替换L1、L2进行了第二次测量，下表是两次测量的记录数据，明显错误的数据值是__ __A，造成错误的原因是__ __。
A点的 电流IA B点的 电流IB C点的 电流IC
第一次测量 0.3 A 0.3 A 1.5 A
第二次测量 0.2 A 0.2 A 0.2 A
(3)实验结论：__ __。此结论并不可靠，理由是__ 。

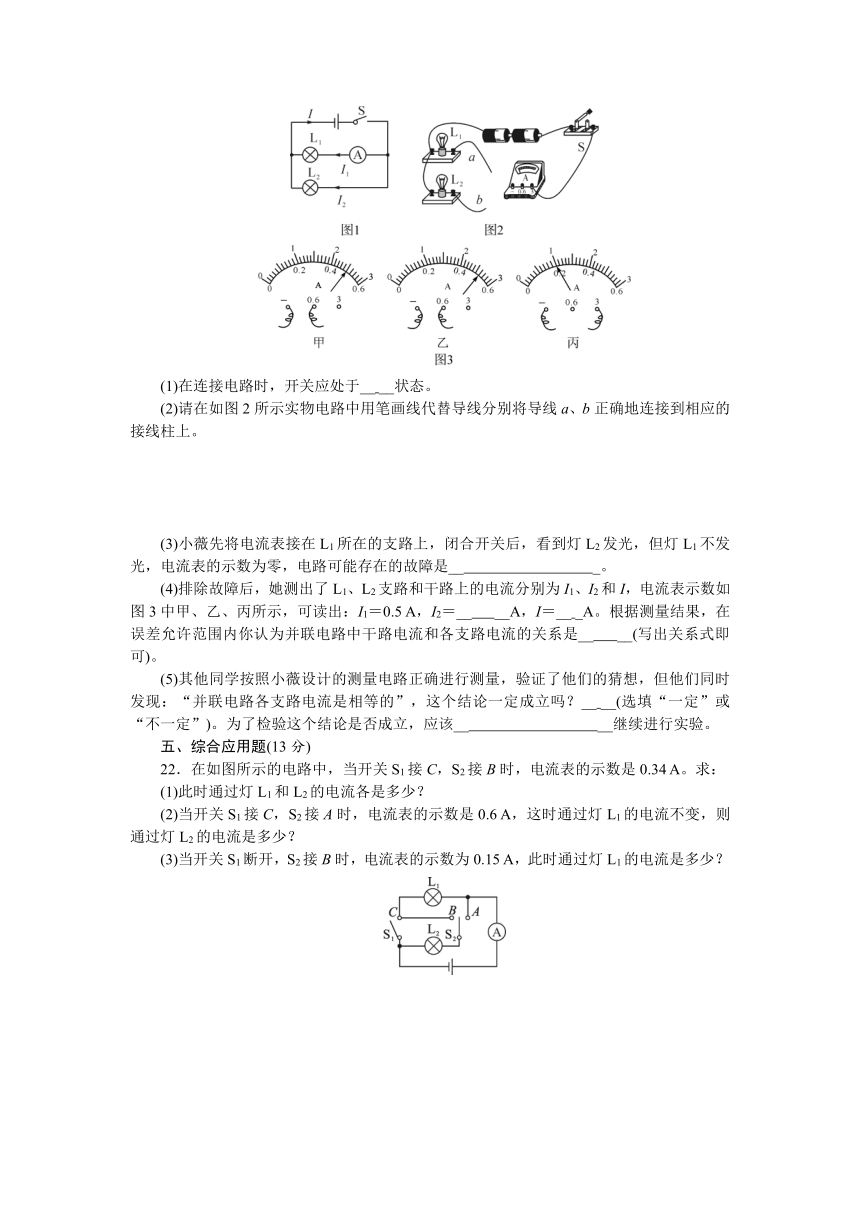

21．为了验证并联电路的电流特点，小薇设计了如图1所示的电路进行实验。
(1)在连接电路时，开关应处于__ __状态。
(2)请在如图2所示实物电路中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上。
(3)小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是__ _。
(4)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图3中甲、乙、丙所示，可读出：I1＝0.5 A，I2＝__ __A，I＝__ _A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是__ __(写出关系式即可)。
(5)其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想，但他们同时发现：“并联电路各支路电流是相等的”，这个结论一定成立吗？__ __(选填“一定”或“不一定”)。为了检验这个结论是否成立，应该__ __继续进行实验。
五、综合应用题(13分)
22．在如图所示的电路中，当开关S1接C，S2接B时，电流表的示数是0.34 A。求：
(1)此时通过灯L1和L2的电流各是多少？
(2)当开关S1接C，S2接A时，电流表的示数是0.6 A，这时通过灯L1的电流不变，则通过灯L2的电流是多少？
(3)当开关S1断开，S2接B时，电流表的示数为0.15 A，此时通过灯L1的电流是多少？
答案：
第十五章测试题（教师版）
(时间：90分钟　　满分：100分)
　　　　　　　　　　　 　　　　　　
一、选择题(本题共10小题，每小题3分，共30分)
1．如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开( D )
A．干木条 B．橡胶棒 C．玻璃棒 D．石墨棒
2．关于摩擦起电和电路，下列说法正确的是( B )
A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C．图丙中，可以用导线将电池正、负极长时间直接连接
D．图丁中，小彩灯之间的连接方式是并联
3．如图所示的电路中，开关闭合后，属于用电器串联的是( A )
　 　　
4．下列说法错误的是( B )
A．电源在电路中起到提供电能的作用
B．电路接通后，电流方向一定是从电源正极流向电源负极
C．给手机充电时，是将电能转化为化学能的过程
D．家庭电路中的洗衣机和空调都是并联连接的
5．实验小组的同学连接了四个电路(如图)来探究开关的控制作用，下列判断正确的是( D )
　　　
　　　
A.甲电路中，开关S只控制L1
B．乙电路中，闭合开关S，两灯都亮
C．丙电路中，闭合开关S，L1亮，L2不亮
D．丁电路中，断开开关S，L1不亮，L2亮
6．关于如图所示的电路，下列说法中正确的是( A )
A．若S1、S2和S3都闭合时，电源短路
B．若S1、S2和S3都闭合时，L1和L2串联
C．若S1断开，S2和S3闭合时，L1和L2串联
D．若S1断开，S2和S3闭合时，L1和L2并联
　　
7．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2的示数分别如图乙所示，电流表A1、A2的示数分别为( D )
A．0.22 A　0.7 A B．0.14 A　1.2 A
C．0.24 A　1.2 A D．0.24 A　0.7 A
8．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，灯L2不发光，由此判定电路的故障可能是( D )
A．只有开关S断路 B．灯L1与开关S均断路
C．只有灯L2断路 D．灯 L2与开关 S 均断路
9．现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是( D )
　　　
　　　
10．如图所示的电路，闭合开关S、S1后，以下说法正确的是( D )
A.灯L1、L2串联
B．电流表A1和A2示数相等
C．断开S1后，电流表A1示数变小
D．断开S1后，电流表A2示数变小
二、填空题(本题共7小题，每空1分，共19分)
11．用梳子梳干燥的头发时，头发能随梳子飘起，这是因为梳子和头发摩擦，二者带上了__异种__(选填“同种”或“异种”)电荷而互相吸引；将梳子粘上自来水后再梳，头发飘起的现象立刻消失，因为自来水是__导体__(选填“导体”或“绝缘体”)，能将头发和梳子所带电荷释放。
12．如图为小奇自制的验电器。用带负电的橡胶棒接触金属丝时，金属箔因为带__同__种电荷而张开，接触瞬间电流方向从__金属丝到橡胶棒__(选填“橡胶棒到金属丝”或“金属丝到橡胶棒”)。用带电橡胶棒靠近纸屑，纸屑被吸引因为带电体具有__吸引轻小物体__的性质。
　　　
13．如图所示，把导线接在小灯泡两端，闭合开关，你会看到二极管灯__发光__(选填“发光”或“不发光”)，小灯泡被__短路__，二极管中电子移动方向为__从右到左__(选填“从左到右”或“从右到左”)。
14．家中，电视机与电冰箱是__并__联连接的，教室里开关和电灯是__串__联连接的。汽车在即将转弯时，要打开转向灯，司机需拨动一下方向盘的一根杆子，这根杆子的作用相当于电路中的__开关__。
15．如图所示，要使灯L1、L2串联，应闭合开关__S2__；要使灯L1、L2并联，应闭合开关__S1、S3__；仅闭合S1、S2，则灯__L1__发光；为了保护电路，不能同时闭合开关__S2、S3__。
　　
16．如图所示，通过L1与L2的电流之比是3∶5，则A1与A2两电流表示数之比为__5∶8__。
17．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2 A、1 A、0.6 A，则通过L1的电流为__0.2__A，通过L2的电流为__0.4__A，通过L3的电流为__0.6__A。
三、作图题(本题共2小题，每小题4分，共8分)
18．如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。
　　解：
19．家庭的卫生间一般都要安装照明灯和换气扇(用表示)。使用时，有时需要各自独立工作，有时需要同时工作，请你在下列虚线框中画出符合上述要求的电路图。
四、实验探究题(本题共2小题，第20小题14分，第21小题16分，共30分)
20．在“探究串联电路中各点的电流的关系”时，实验小组把两个灯泡L1、L2串联起来接到如图所示电路中。
(1)实验中，选择两个灯泡的规格应该是__不相同__(选填“相同”或“不相同”)的。甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。请分析甲存在的问题是__电流表正、负接线柱接反了__；乙存在的问题是__电流表量程选择得过大__。
(2)完成第一次测量后，甲同学换用另外型号的灯泡替换L1、L2进行了第二次测量，下表是两次测量的记录数据，明显错误的数据值是__1.5__A，造成错误的原因是__测量时接小量程，却按大量程读数__。
A点的 电流IA B点的 电流IB C点的 电流IC
第一次测量 0.3 A 0.3 A 1.5 A
第二次测量 0.2 A 0.2 A 0.2 A
(3)实验结论：__串联电路中电流处处相等__。此结论并不可靠，理由是__实验次数太少，结论具有偶然性__。
21．为了验证并联电路的电流特点，小薇设计了如图1所示的电路进行实验。
(1)在连接电路时，开关应处于__断开__状态。
(2)请在如图2所示实物电路中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上。
解：
(3)小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是__灯L1断路或电流表断路__。
(4)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图3中甲、乙、丙所示，可读出：I1＝0.5 A，I2＝__0.52__A，I＝__1.0__A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是__I＝I1＋I2__(写出关系式即可)。
(5)其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想，但他们同时发现：“并联电路各支路电流是相等的”，这个结论一定成立吗？__不一定__(选填“一定”或“不一定”)。为了检验这个结论是否成立，应该__用规格不同的灯泡替换L1或L2__继续进行实验。
五、综合应用题(13分)
22．在如图所示的电路中，当开关S1接C，S2接B时，电流表的示数是0.34 A。求：
(1)此时通过灯L1和L2的电流各是多少？
(2)当开关S1接C，S2接A时，电流表的示数是0.6 A，这时通过灯L1的电流不变，则通过灯L2的电流是多少？
(3)当开关S1断开，S2接B时，电流表的示数为0.15 A，此时通过灯L1的电流是多少？
解：(1)当开关S1接C，S2接B时，灯L2短路，电路中只有L1有电流通过，电流表测L1的电流，则通过灯L1的电流为0.34 A，通过灯L2的电流为0
(2)当开关S1接C，S2与A接通时，两灯泡并联，电流表测干路电流，即通过灯L1、L2的电流之和，通过灯L2的电流I2＝I－I1＝0.6 A－0.34 A＝0.26 A
(3)当开关S1断开，S2与B接通时，两灯泡串联，电流表测电路中的电流，串联电路中各处的电流相等，此时通过灯L1的电流为0.15 A
