第十六章第1节 电压
神奇的水果电池
原来水果在这里扮演了“ ”的角色：它为发光二极管提供了“ ”，使自由电荷在电路中定向移动起来。
电源
电压
用电器
水轮机
水流
阀门
抽水机（提供水压）
开关
电流
电源（提供电压）

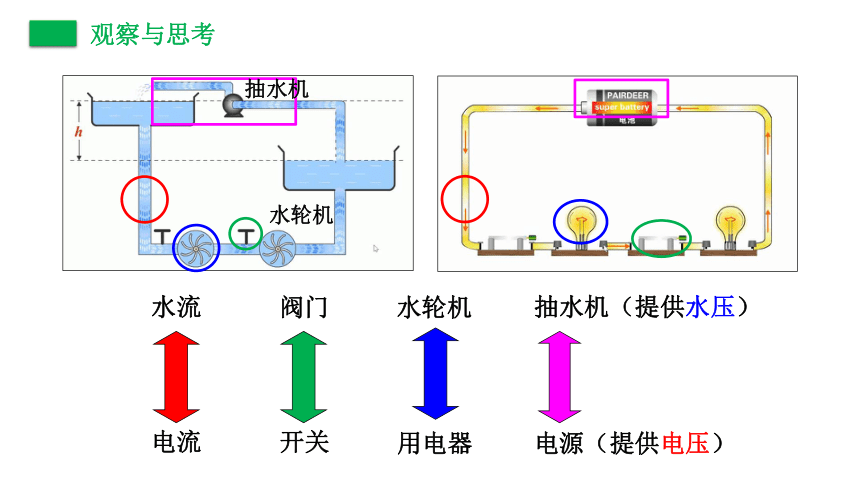

观察与思考
抽水机
水轮机
水泵
水压（持续、稳定的水位差）
水流
提供
产生
电源
电压
电流
提供
产生

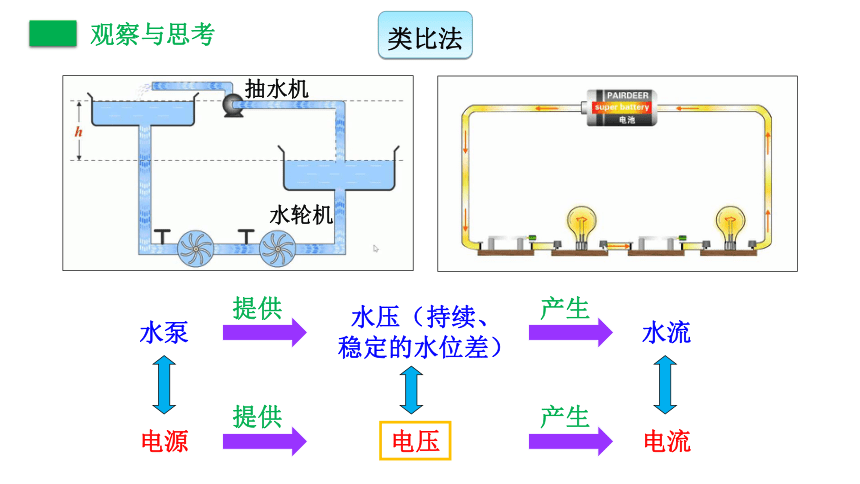

观察与思考
类比法
抽水机
水轮机
一
电压
1、电压的意义
要让一段电路中有电流，它的两端就要有电压。
要让一段电路中有电流，就要有电源。
电压是产生电流的原因！
电源是提供电压的装置！

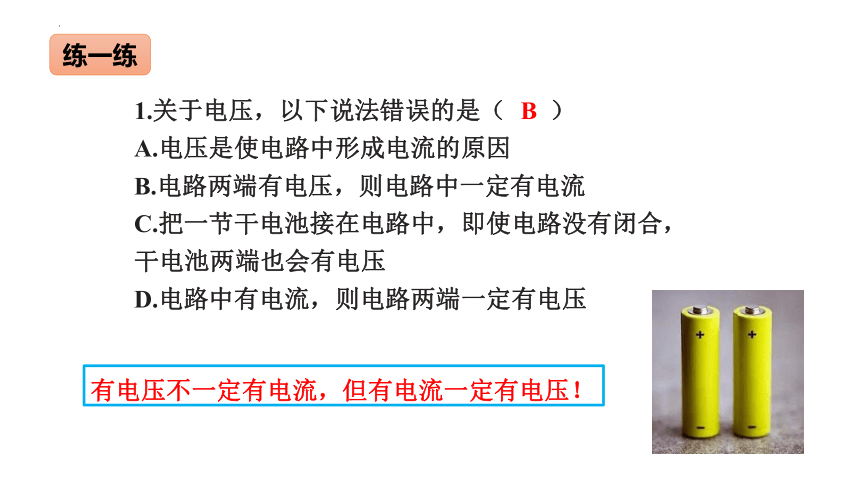

练一练
1.关于电压，以下说法错误的是（ ）
A.电压是使电路中形成电流的原因
B.电路两端有电压，则电路中一定有电流
C.把一节干电池接在电路中，即使电路没有闭合，干电池两端也会有电压
D.电路中有电流，则电路两端一定有电压
B
有电压不一定有电流，但有电流一定有电压！

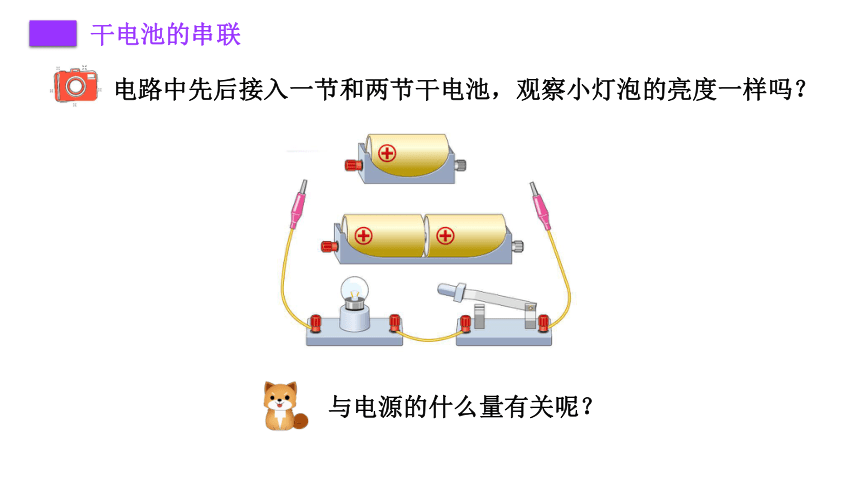

干电池的串联
电路中先后接入一节和两节干电池，观察小灯泡的亮度一样吗？
与电源的什么量有关呢？
一
电压

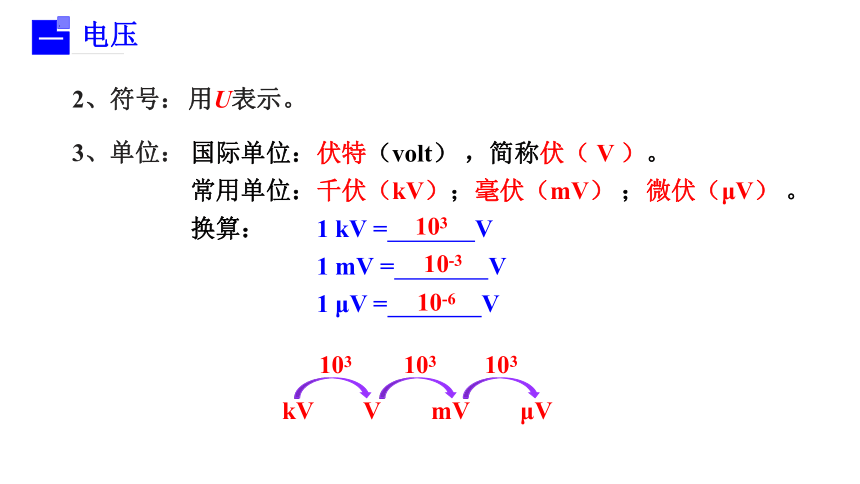

2、符号：
用U表示。
3、单位：
国际单位：伏特（volt） ，简称伏（ V ）。
常用单位：千伏（kV）；毫伏（mV） ；微伏（μV） 。
换算：　　1 kV = V
　　　　　1 mV = V
　　　　　1 μV = V
kV V mV μV
103
103
103
10-3
10-6
103
伏特——科学家
电压的单位是为了纪念意大利著名的物理家亚历山德罗·伏特（ Volta，1745-1827）而命名的，伏打电池是他于1800年制成的世界上第一个电池。
伏打电堆
（由多层铜、锌板中间夹着一层层食盐水的湿布组成。）

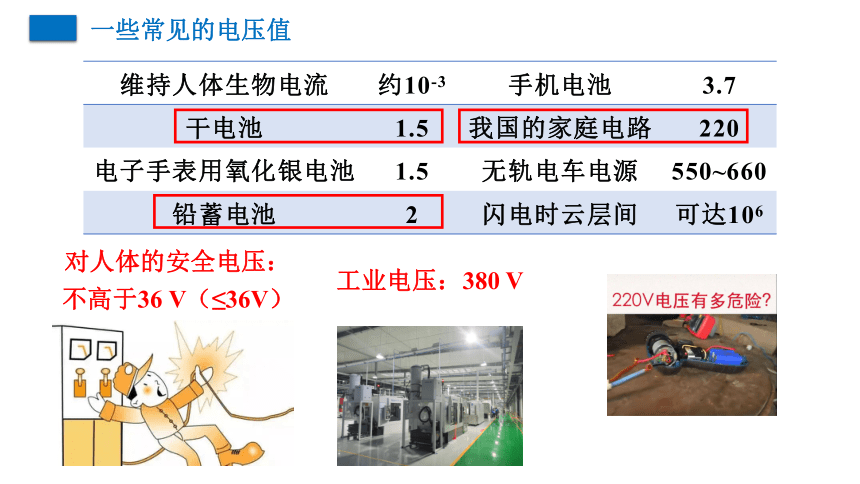

一些常见的电压值
氧化银电池1.5 V
一节干电池1.5 V
一节铅蓄电池2 V
手机电池3.7 V
中国家庭标准电压220 V
发生闪电时，云层间的电压可达108V
高压输电电压一般分为: 35 kV、220 kV、500 kV、750 kV等
维持人体生物电流 约10-3 手机电池 3.7
干电池 1.5 我国的家庭电路 220
电子手表用氧化银电池 1.5 无轨电车电源 550~660
铅蓄电池 2 闪电时云层间 可达106
对人体的安全电压：不高于36 V（≤36V）
一些常见的电压值
工业电压：380 V
干电池的串联
几节干电池串联后组成新的电源，其电源电压为
U=1.5 V×n（n为电池节数）
电压为
U=1.5 V×2=3 V
2节干电池串联
电压为
U=1.5 V×3=4.5 V
3节干电池串联
请同学们从这两个电表中选出电流表。
安培（Ａ），电流表
伏特（Ｖ），电压表
电路符号
电路符号
V
A
二
电压的测量
1. 电压表：测量电压的仪器。
　　认识电压表
刻度盘
数值单位
指针
调零螺母
负接线柱
正接线柱
正接线柱
V
　　电流表的元件符号
二
电压的测量
2. 电压表的量程和分度值
量程为0～3 V
分度值0.1 V
量程为0～15 V
分度值0.5 V
使用“-”与“3”接线柱时
使用“-”与“15”接线柱时
二
电压的测量
（1）明确所选电压表的量程；
（2）确定电压表的分度值；
（3）由指针位置读出示数，先大格后小格。
2 V
12.5 V
1 V
3. 电压表的读数
二
电压的测量
1.6 V
8 V
大量程是小量程的5倍
二
电压的测量
4. 电压表的连接
①使用前进行调零。
二
电压的测量
4. 电压表的连接
② 联在被测电路的两端。
并
③电压表的正接线柱靠近电源的正极，负接线柱靠近电源负极。
V
电流表在电路中相当于导线，你认为电压表呢
二
电压的测量
4. 电压表的连接
电压表导电性差，相当于断路。
电路中电流很小，几乎为0
灯泡不亮
灯泡发光
电流经过灯泡
电压表导电性差，相当于断路。
④
二
电压的测量
4. 电压表的连接
⑥可直接连电源。
当电压表直接连在电源的两端，测的是电源两端的电压。
⑤量程（试触）。
练一练
甲 乙 丙
闭合开关后
正负接线柱接反
闭合开关前
所选量程太大
所选量程太小
电压表没有调零！！！
练一练
1. 如图所示的电路能用电压表测出灯泡 L1两端电压的是（ ）
滑线法：电压表两端沿着连接的导线滑动到用电器或电源两端（能跨过元件：开关、电流表），夹到谁测谁。
（排除既有用电器又有电源的情况）
B
练一练
2.如图所示：闭合开关S后，电压表V１和V２分别测量的是哪些电路元件两端的电压？
（1）电压表V1的a、b能滑到哪个元件的两端？
（2）电压表V2的b、c能滑到哪个元件的两端？
实验
在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
将电压表接在小灯泡两端，接通电路，读取的数据是＿＿＿＿V；
将电压表接在电源两端，接通电路，读取的数据是＿＿＿＿V。
V
练一练
去源法：“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。
L2
V2
V1
A
L1
练一练
去源法：“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。
V1
V2
L1
L2
V1
L1
L2
3.如图所示的电路图，闭合开关后，两灯均发光，下列说法正确的是（ ）
A.两灯两端的电压相等
B.通过两灯的电流不相等
C.电压表测量L1两端电压
D.电压表测量L2两端电压
C
练一练
4.在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（　　）。
A．电流表短路
B．灯泡L1断路
C．灯泡L2短路
D．灯泡L2断路
D
练一练
5.如图所示为一个正确的电路图，其中a、b是电表，则（ 　 ）
A．a、b均为电流表
B．a、b均为电压表
C．a是电流表，b是电压表
D．a是电压表，b是电流表
D
电压表可以直接与电源两端相连，而电流表不能。
练一练
练一练
6.如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 （ ）
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
B
电压表相当于断路，电流表相当于短路。
练一练
7.如下图所示：开关S闭合后，电压表测量谁的电压？
（1）去掉电源的电路你能画出来吗？哪部分形成闭合回路？
（2）你现在知道电压表是测量谁的电压了吗？
是串联还是并联？电压表测 两端的电压。
是串联还是并联？电压表测 两端的电压。
1、在图示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
2、如图，L是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（　 ）
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
B
3、随着环保要求的增加，电动混合动力汽车越来越吸引人们的目光，给汽车蓄电池充电时，蓄电池相当于______ （选填“用电器”或“电源”）；如图所示，在烧杯中加入盐水，然后将连接在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的______极，电池的电压为______V。
用电器
正
0.6
