期末综合能力测试题(二)（有答案）沪科版物理九年级上册

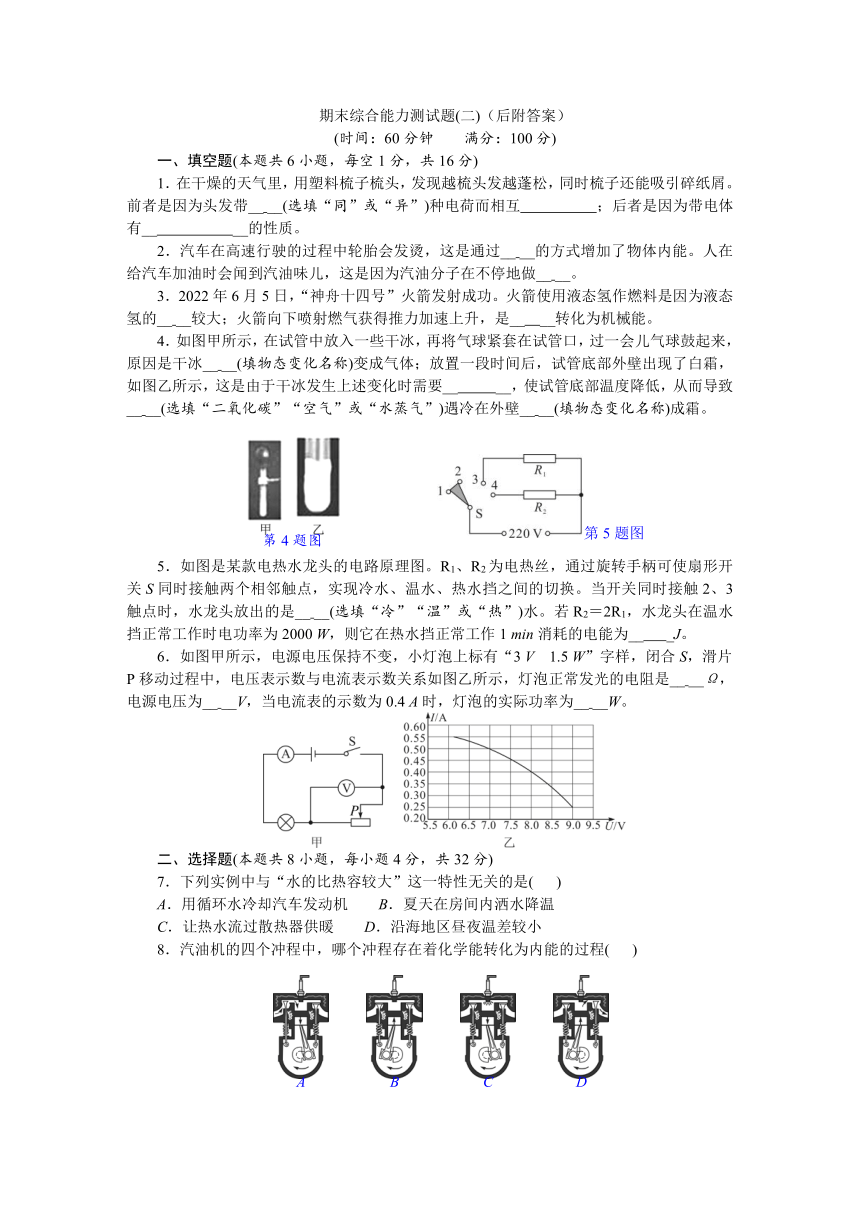

期末综合能力测试题(二)（后附答案）
(时间：60分钟　　满分：100分)　　
一、填空题(本题共6小题，每空1分，共16分)
1．在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为头发带__ __(选填“同”或“异”)种电荷而相互 ；后者是因为带电体有__ __的性质。
2．汽车在高速行驶的过程中轮胎会发烫，这是通过__ __的方式增加了物体内能。人在给汽车加油时会闻到汽油味儿，这是因为汽油分子在不停地做__ __。
3．2022年6月5日，“神舟十四号”火箭发射成功。火箭使用液态氢作燃料是因为液态氢的__ __较大；火箭向下喷射燃气获得推力加速上升，是__ __转化为机械能。
4．如图甲所示，在试管中放入一些干冰，再将气球紧套在试管口，过一会儿气球鼓起来，原因是干冰__ __(填物态变化名称)变成气体；放置一段时间后，试管底部外壁出现了白霜，如图乙所示，这是由于干冰发生上述变化时需要__ __，使试管底部温度降低，从而导致__ __(选填“二氧化碳”“空气”或“水蒸气”)遇冷在外壁__ __(填物态变化名称)成霜。
　　　　　　第5题图
5．如图是某款电热水龙头的电路原理图。R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关同时接触2、3触点时，水龙头放出的是__ __(选填“冷”“温”或“热”)水。若R2＝2R1，水龙头在温水挡正常工作时电功率为2000 W，则它在热水挡正常工作1 min消耗的电能为__ _J。
6．如图甲所示，电源电压保持不变，小灯泡上标有“3 V　1.5 W”字样，闭合S，滑片P移动过程中，电压表示数与电流表示数关系如图乙所示，灯泡正常发光的电阻是__ __Ω，电源电压为__ __V，当电流表的示数为0.4 A时，灯泡的实际功率为__ __W。
二、选择题(本题共8小题，每小题4分，共32分)
7．下列实例中与“水的比热容较大”这一特性无关的是( )
A．用循环水冷却汽车发动机 B．夏天在房间内洒水降温
C．让热水流过散热器供暖 D．沿海地区昼夜温差较小
8．汽油机的四个冲程中，哪个冲程存在着化学能转化为内能的过程( )
　　　　　　

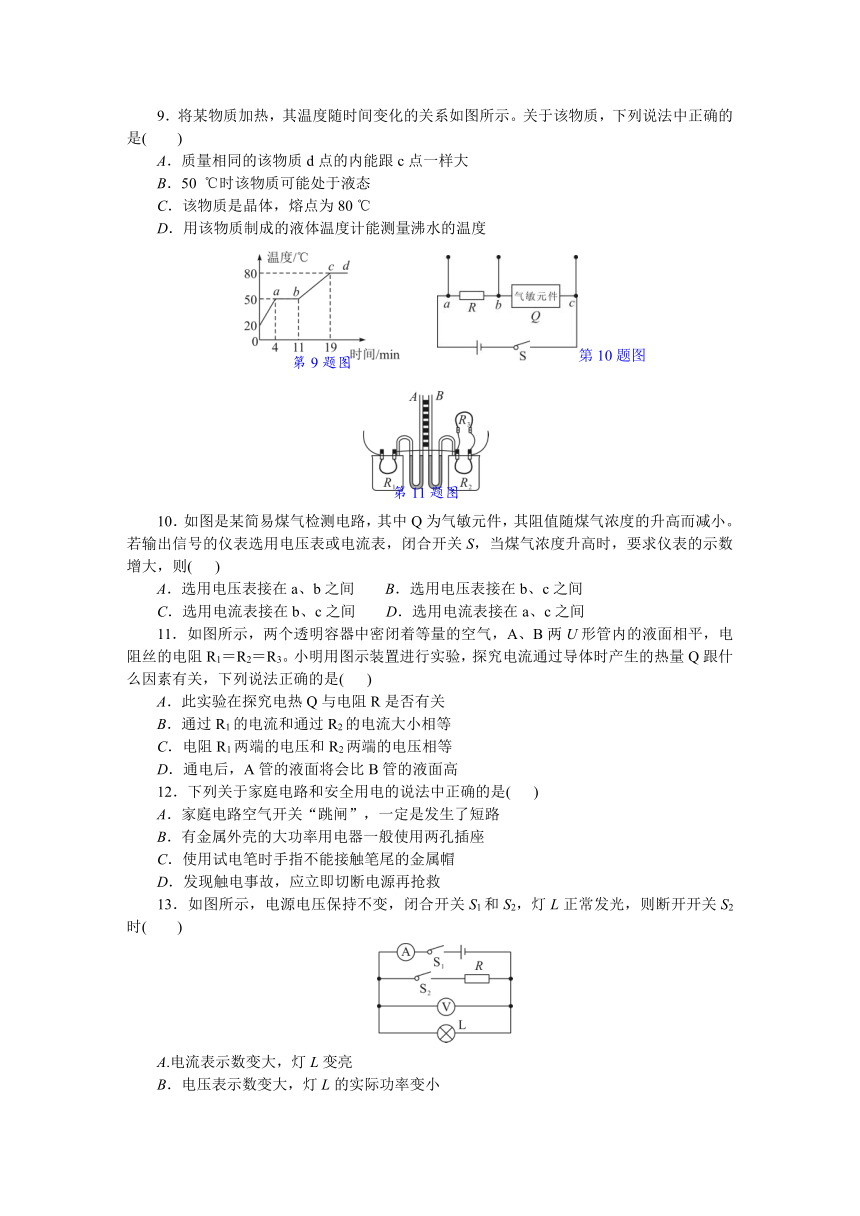

9．将某物质加热，其温度随时间变化的关系如图所示。关于该物质，下列说法中正确的是( )
A．质量相同的该物质d点的内能跟c点一样大
B．50 ℃时该物质可能处于液态
C．该物质是晶体，熔点为80 ℃
D．用该物质制成的液体温度计能测量沸水的温度
　　第10题图　　　　
10．如图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则( )
A．选用电压表接在a、b之间 B．选用电压表接在b、c之间
C．选用电流表接在b、c之间 D．选用电流表接在a、c之间
11．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1＝R2＝R3。小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关，下列说法正确的是( )
A．此实验在探究电热Q与电阻R是否有关
B．通过R1的电流和通过R2的电流大小相等
C．电阻R1两端的电压和R2两端的电压相等
D．通电后，A管的液面将会比B管的液面高
12．下列关于家庭电路和安全用电的说法中正确的是( )
A．家庭电路空气开关“跳闸”，一定是发生了短路
B．有金属外壳的大功率用电器一般使用两孔插座
C．使用试电笔时手指不能接触笔尾的金属帽
D．发现触电事故，应立即切断电源再抢救
13．如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时( )
A.电流表示数变大，灯L变亮
B．电压表示数变大，灯L的实际功率变小
C．电流表示数变小，灯L仍然正常发光
D．电压表示数不变，电路的总功率变大

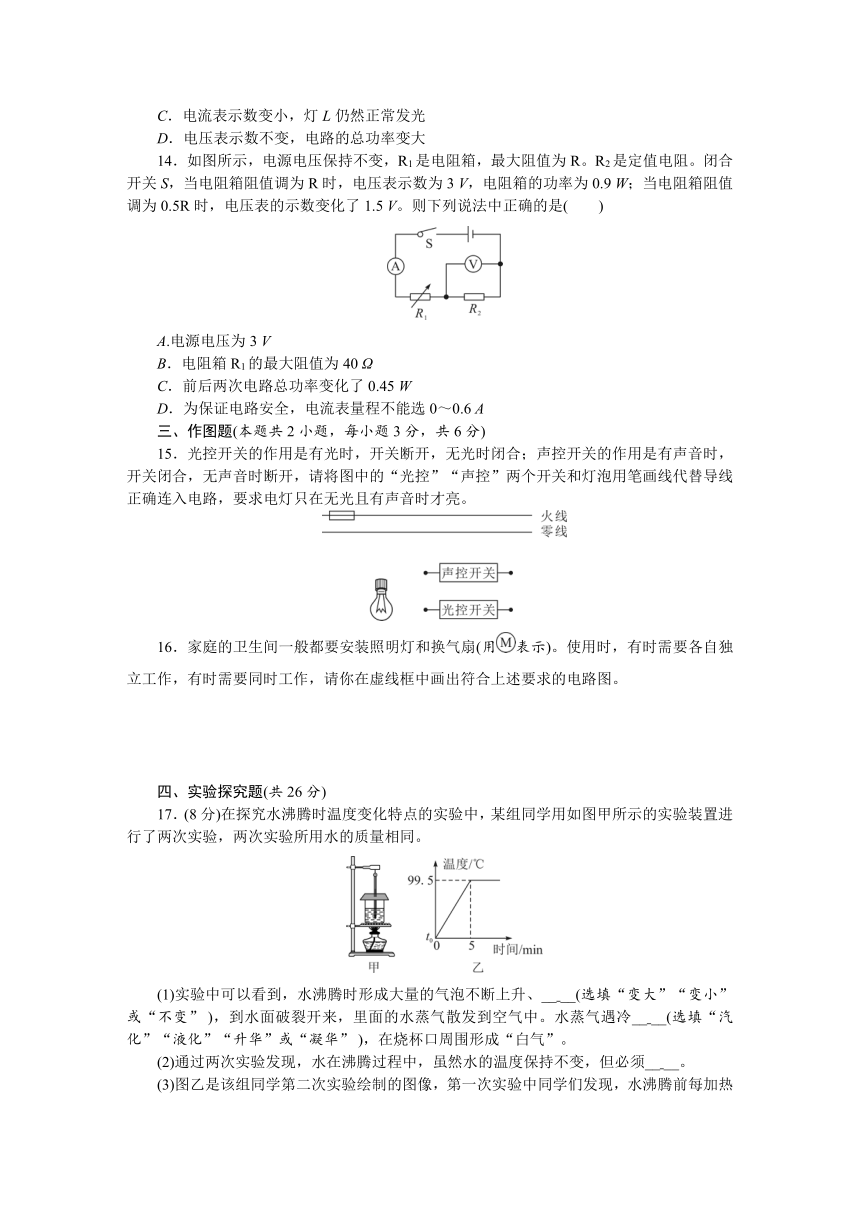

14．如图所示，电源电压保持不变，R1是电阻箱，最大阻值为R。R2是定值电阻。闭合开关S，当电阻箱阻值调为R时，电压表示数为3 V，电阻箱的功率为0.9 W；当电阻箱阻值调为0.5R时，电压表的示数变化了1.5 V。则下列说法中正确的是( )
A.电源电压为3 V
B．电阻箱R1的最大阻值为40 Ω
C．前后两次电路总功率变化了0.45 W
D．为保证电路安全，电流表量程不能选0～0.6 A
三、作图题(本题共2小题，每小题3分，共6分)
15．光控开关的作用是有光时，开关断开，无光时闭合；声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。
　　
16．家庭的卫生间一般都要安装照明灯和换气扇(用表示)。使用时，有时需要各自独立工作，有时需要同时工作，请你在虚线框中画出符合上述要求的电路图。
四、实验探究题(共26分)
17．(8分)在探究水沸腾时温度变化特点的实验中，某组同学用如图甲所示的实验装置进行了两次实验，两次实验所用水的质量相同。
(1)实验中可以看到，水沸腾时形成大量的气泡不断上升、__ __(选填“变大”“变小”或“不变” )，到水面破裂开来，里面的水蒸气散发到空气中。水蒸气遇冷__ __(选填“汽化”“液化”“升华”或“凝华” )，在烧杯口周围形成“白气”。
(2)通过两次实验发现，水在沸腾过程中，虽然水的温度保持不变，但必须__ __。
(3)图乙是该组同学第二次实验绘制的图像，第一次实验中同学们发现，水沸腾前每加热2 min温度升高5 ℃，则图乙中t0＝__ __ ℃。

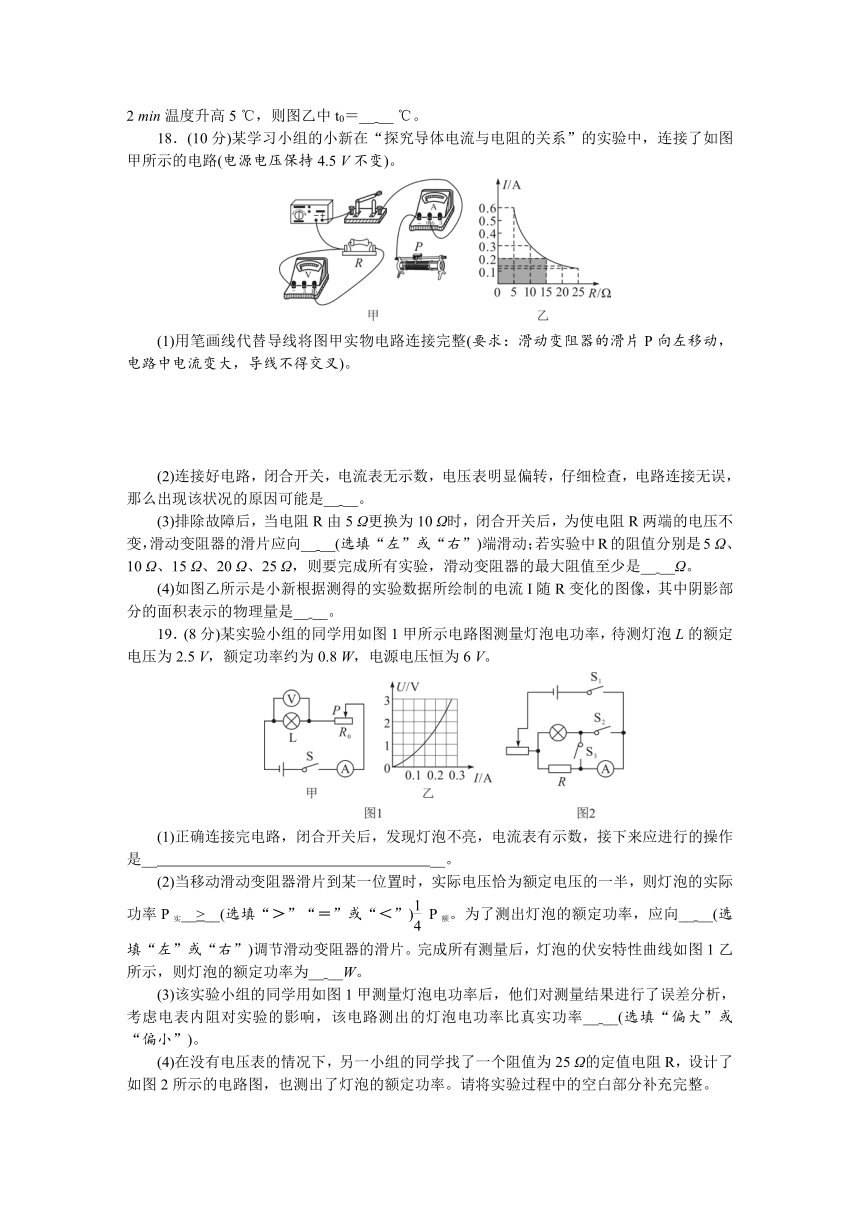

18．(10分)某学习小组的小新在“探究导体电流与电阻的关系”的实验中，连接了如图甲所示的电路(电源电压保持4.5 V不变)。
(1)用笔画线代替导线将图甲实物电路连接完整(要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉)。
(2)连接好电路，闭合开关，电流表无示数，电压表明显偏转，仔细检查，电路连接无误，那么出现该状况的原因可能是__ __。
(3)排除故障后，当电阻R由5 Ω更换为10 Ω时，闭合开关后，为使电阻R两端的电压不变，滑动变阻器的滑片应向__ __(选填“左”或“右”)端滑动；若实验中R的阻值分别是5 Ω、10 Ω、15 Ω、20 Ω、25 Ω，则要完成所有实验，滑动变阻器的最大阻值至少是__ __Ω。
(4)如图乙所示是小新根据测得的实验数据所绘制的电流I随R变化的图像，其中阴影部分的面积表示的物理量是__ __。
19．(8分)某实验小组的同学用如图1甲所示电路图测量灯泡电功率，待测灯泡L的额定电压为2.5 V，额定功率约为0.8 W，电源电压恒为6 V。
(1)正确连接完电路，闭合开关后，发现灯泡不亮，电流表有示数，接下来应进行的操作是__ __。
(2)当移动滑动变阻器滑片到某一位置时，实际电压恰为额定电压的一半，则灯泡的实际功率P实__>__(选填“＞”“＝”或“＜”)P额。为了测出灯泡的额定功率，应向__ __(选填“左”或“右”)调节滑动变阻器的滑片。完成所有测量后，灯泡的伏安特性曲线如图1乙所示，则灯泡的额定功率为__ __W。
(3)该实验小组的同学用如图1甲测量灯泡电功率后，他们对测量结果进行了误差分析，考虑电表内阻对实验的影响，该电路测出的灯泡电功率比真实功率__ __(选填“偏大”或“偏小”)。
(4)在没有电压表的情况下，另一小组的同学找了一个阻值为25 Ω的定值电阻R，设计了如图2所示的电路图，也测出了灯泡的额定功率。请将实验过程中的空白部分补充完整。
①只闭合开关S1和S2，调节滑动变阻器滑片，使电流表示数为__ __A；
②__ __，记录此时电流表的示数I；
③小灯泡的额定功率P额＝__ __(用已知量和测量量表示)。
五、综合应用题(共20分)
20．(8分)如图所示的电路，其中R1的阻值为15 Ω，电源电压保持6 V不变，电流表的量程为0～0.6 A，求：
(1)开关S闭合、S1断开时，电流表的示数。
(2)开关S、S1都闭合时，保证电流表安全，电阻R2的最小阻值。
21．(12分)如图所示是某款电养生壶铭牌的部分参数，当养生壶正常工作时，求：
额定电压 220 V
频率 50 Hz
额定功率 1100 W
容量 1 L
(1)养生壶正常工作的电阻？
(2)若该养生壶的电加热效率为80%，额定电压下工作时，将标准大气压下，初温为12 ℃的一壶水烧开，需要多长时间？[c水＝4.2×103 J/(kg·℃)，ρ水＝1.0×103 kg/m3]
(3)小明和小丽同学利用所学物理知识，合作测量养生壶的实际功率。电能表上标着“1200 r/(kW·h)”，他们把家中的其他用电器都与电源断开，仅让养生壶接入电路中烧水，2 min电能表的转盘转了40 r，求养生壶的实际功率。
答：
期末综合能力测试题(二)
(时间：60分钟　　满分：100分)
　　　　　　　　　　　　　　　　　　
1．__同__，__排斥__；__吸引轻小物体__
2．__做功__，__无规则运动__。
3．__热值__；__内能__。
4．__升华__，__吸热__，__水蒸气__，__凝华__
5．__温__，__1.8×105__J。
6．__6__Ω，__10__V，__0.8__W。
7．( B )
8．( C )
9．( B )
10．( A )
11．( D )
12．( D )
13．( C )
14．( B )
15．　　解：
16．
17．
(1)实验中可以看到，水沸腾时形成大量的气泡不断上升、__变大__(选填“变大”“变小”或“不变” )，到水面破裂开来，里面的水蒸气散发到空气中。水蒸气遇冷__液化__(选填“汽化”“液化”“升华”或“凝华” )，在烧杯口周围形成“白气”。
(2)通过两次实验发现，水在沸腾过程中，虽然水的温度保持不变，但必须__吸热__。
(3)图乙是该组同学第二次实验绘制的图像，第一次实验中同学们发现，水沸腾前每加热2 min温度升高5 ℃，则图乙中t0＝__87__ ℃。
18．
(1)用笔画线代替导线将图甲实物电路连接完整(要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉)。
解：
(2)连接好电路，闭合开关，电流表无示数，电压表明显偏转，仔细检查，电路连接无误，那么出现该状况的原因可能是__待测电阻断路__。
(3)排除故障后，当电阻R由5 Ω更换为10 Ω时，闭合开关后，为使电阻R两端的电压不变，滑动变阻器的滑片应向__右__(选填“左”或“右”)端滑动；若实验中R的阻值分别是5 Ω、10 Ω、15 Ω、20 Ω、25 Ω，则要完成所有实验，滑动变阻器的最大阻值至少是__12.5__Ω。
(4)如图乙所示是小新根据测得的实验数据所绘制的电流I随R变化的图像，其中阴影部分的面积表示的物理量是__电压__。
19．
(1)正确连接完电路，闭合开关后，发现灯泡不亮，电流表有示数，接下来应进行的操作是__将滑片P左移，观察灯泡是否发光__。
(2)当移动滑动变阻器滑片到某一位置时，实际电压恰为额定电压的一半，则灯泡的实际功率P实__>__(选填“＞”“＝”或“＜”)P额。为了测出灯泡的额定功率，应向__左__(选填“左”或“右”)调节滑动变阻器的滑片。完成所有测量后，灯泡的伏安特性曲线如图1乙所示，则灯泡的额定功率为__0.625__W。
(3)该实验小组的同学用如图1甲测量灯泡电功率后，他们对测量结果进行了误差分析，考虑电表内阻对实验的影响，该电路测出的灯泡电功率比真实功率__偏大__(选填“偏大”或“偏小”)。
(4)在没有电压表的情况下，另一小组的同学找了一个阻值为25 Ω的定值电阻R，设计了如图2所示的电路图，也测出了灯泡的额定功率。请将实验过程中的空白部分补充完整。
①只闭合开关S1和S2，调节滑动变阻器滑片，使电流表示数为__0.1__A；
②__保持变阻器滑片位置不变，闭合开关S1、S3，断开开关S2__，记录此时电流表的示数I；
③小灯泡的额定功率P额＝__2.5_V×(I－0.1_A)__(用已知量和测量量表示)。
20．
解：(1)由图可知，开关S闭合、S1断开时，只有R1工作，电流表测量的是通过R1的电流，则通过R1的电流I1＝＝＝0.4 A，即电流表示数为0.4 A
(2)开关S、S1都闭合时，R1、R2并联，根据电流表量程可知，干路的总电流最大为0.6 A，根据并联电路的电流特点可知，通过电阻R2的最大电流I2＝I－I1＝0.6 A－0.4 A＝0.2 A；根据并联电路的电压特点可知，R2两端的电压U2＝U＝6 V，由欧姆定律可知，R2的最小阻值R2＝＝＝30 Ω
21．
解：(1)由P＝可得，养生壶正常工作时的电阻R＝＝＝44 Ω
(2)由ρ＝可得，1 L水的质量m＝ρV＝1.0×103 kg/m3×1×10－3 m3＝1 kg，水吸收的热量Q吸＝cmΔt＝4.2×103 J/(kg·℃)×1 kg×(100 ℃－12 ℃)＝3.696×105 J，由η＝×100%可得，养生壶消耗的电能W＝＝＝4.62×105 J，由P＝可得，养生壶工作时间t＝＝＝420 s
(3)转盘转动40 r消耗电能W1＝ kW·h＝ kW·h＝1.2×105 J，t′＝2 min＝120 s，电养生壶的实际功率P实＝＝＝1000 W
