九年级上册物理期末复习 第十一章 第1节 杠杆课课练测试卷

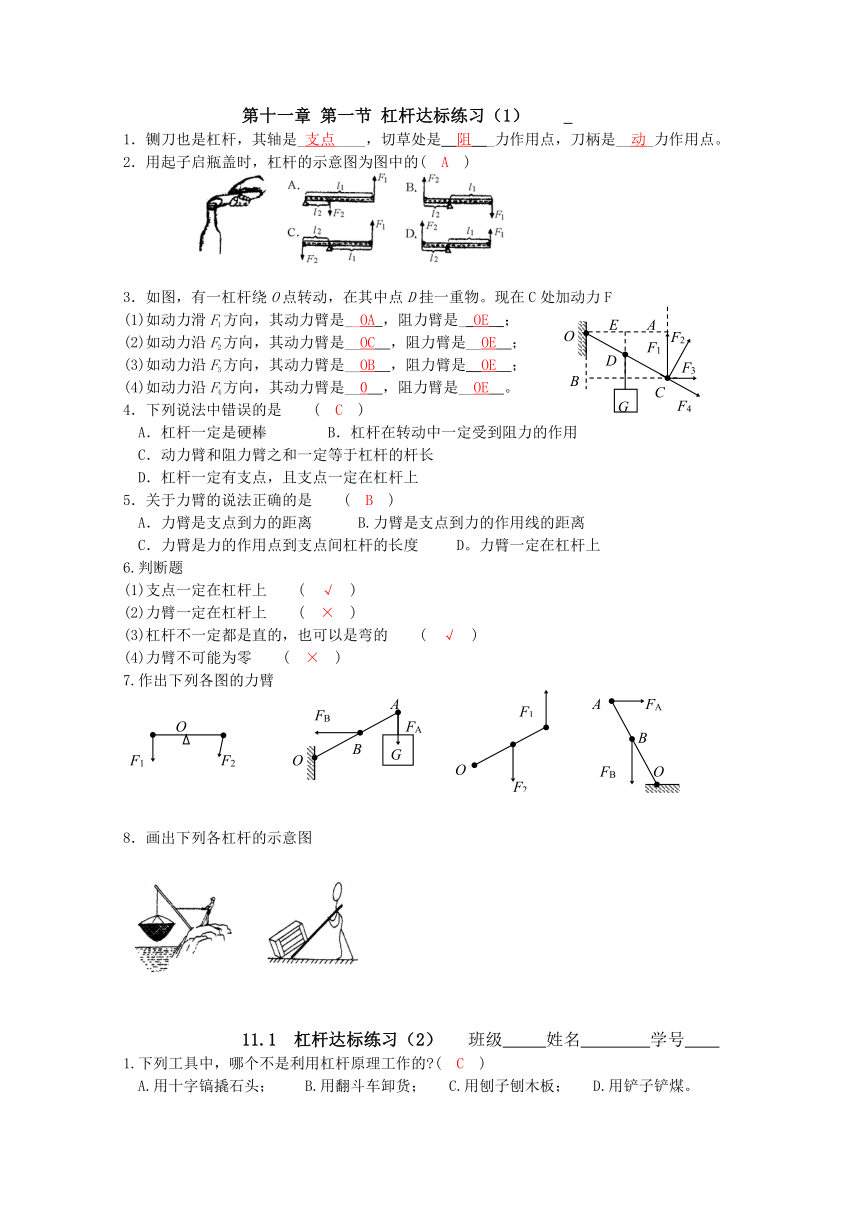

第十一章 第一节 杠杆达标练习（1）
1．铡刀也是杠杆，其轴是_支点____，切草处是__阻___力作用点，刀柄是__动_力作用点。
2．用起子启瓶盖时，杠杆的示意图为图中的( A )
3．如图，有一杠杆绕O点转动，在其中点D挂一重物。现在C处加动力F
(1)如动力滑F1方向，其动力臂是__OA ，阻力臂是__OE _；
(2)如动力沿F2方向，其动力臂是__OC ，阻力臂是__OE ；
(3)如动力沿F3方向，其动力臂是__OB ，阻力臂是__OE ；
(4)如动力沿F4方向，其动力臂是__0 ，阻力臂是__OE 。
4．下列说法中错误的是 ( C )
A．杠杆一定是硬棒 B．杠杆在转动中一定受到阻力的作用
C．动力臂和阻力臂之和一定等于杠杆的杆长
D．杠杆一定有支点，且支点一定在杠杆上
5．关于力臂的说法正确的是 ( B )
A．力臂是支点到力的距离 B.力臂是支点到力的作用线的距离
C．力臂是力的作用点到支点间杠杆的长度 D。力臂一定在杠杆上
6.判断题
(1)支点一定在杠杆上 ( √ )
(2)力臂一定在杠杆上 ( × )
(3)杠杆不一定都是直的，也可以是弯的 ( √ )
(4)力臂不可能为零 ( × )
7.作出下列各图的力臂
8．画出下列各杠杆的示意图
11.1 杠杆达标练习（2） 班级 姓名 学号
1.下列工具中，哪个不是利用杠杆原理工作的 ( C )
A.用十字镐撬石头； B.用翻斗车卸货； C.用刨子刨木板； D.用铲子铲煤。
2.有一根重为100N的均匀铁棒，平放在水平地面上，现在要将一端稍微抬起一些，则所用的力为___50N___。
3.如图，杠杆AOB可绕O点转动，AO=BO，在A点挂重为200N的物体G，在B点加200N竖直向下的力F，则杠杆( D )
A.能平衡，F的力臂是OD；
B.绕O点顺时针转动，F的力臂是OD；
C.绕O点逆时针转动，F的力臂是OB；
D.绕O点逆时针转动，F的力臂是OD。
4.在探究杠杆平衡条件的实验中，某组同学 ( http: / / www.21cnjy.com )猜想杠杆的平衡条件可能是“动力+动力臂=阻力+阻力臂”，他们通过实验获得如下数据：F1=5N，l1=10cm，F2=10N，l2=5cm，于是他们认为自己的猜想得到了验证。你认为呢
答：不正确。①力和力臂是两个不同的物理量，不同单位的两个物理量不能相加。
②实验次数少，具有偶然性，不能得出结论。
5. 在研究“杠杆的平衡条件”的实验中
(1)实验前出现图甲所示的情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母向___右_调节。 (左、右)
(2)实验过程中出现图乙所示的情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向___右__(左、右)移动_2__格
(3)图乙中杠杆水平平衡后，在枉杆左右两端 ( http: / / www.21cnjy.com )钩码下同时加一个相同的钩码，则杠杆将_____顺时针转动_______(保持水平平衡、顺时针转动、逆时针转动)
6.某同学做研究“杠杆的平衡条件”的实验时，记录的数据如下
实验次数 动力F1／N 动力臂l1／m 阻力F2／N 阻力臂l2／m
1 1 0.08 2 0.04
2 2 0.2 1 0.1
这两组数据中__2__的一组一定有错误，因 ( http: / / www.21cnjy.com )为_ __ F1 l1≠ F2 l2________，如果它的操作没有错，砝码重及力臂值也没有错，则产生此组数据错误的原因可能_ 动力和阻力或动力臂和阻力臂记录错误或颠倒_
7. 如图所示，杆秤砣的质量为0.5kg，秤钩悬挂处A与秤钮间的距离为8cm，挂上重
物后，秤砣移到距O点32cm的B点秤杆正好平衡，
(1)被称物体的质量
(2)刻度为3kg的秤星与秤钮O点的距离 (秤杆自重不计)
答：①2Kg ②48cm
11.1 杠杆达标练习（3） 班级 姓名 学号
1．用杠杆撬一块质量为1t的石块，如果动力臂为160cm，阻力臂为20cm，那么至少要用_____1250N___牛力才可把石块撬起．
2．如图所示，用始终水平方 ( http: / / www.21cnjy.com )向的力，将杠杆慢慢地由位置A拉到位置B，阻力G的力臂将___变大__，动力F ' 的力臂将__变小__，动力F ' 将____变大__．(填“变大”、“不变”、“变小”)
3. 两个等大的球，一个表面布满小坑， ( http: / / www.21cnjy.com )另一个表面光滑，在空中高速飞行时，表面布满小坑的球受到的空气阻力较小，现将质量与体积相等的两个小球A(布满小坑)与B(表面光滑)分别利用细绳悬挂在杠杆的两端，O为杠杆的中点，使杠杆平衡，当从两球正下方同时以相同速度(足够大)的风对准它们竖直向上吹时，则以下说法正确的是 ( A )
A、杠杆左端下降 B、杠杆右端下降
C、杠杆仍在水平方向处于平衡状态 D、无法确定
4. 如图研究杠杆平衡条件的实验中：
(1)实验前，当发现杠杆右端高，左 ( http: / / www.21cnjy.com )端低时，调节杠杆右端的螺母，使它___向右___(填“向左”或“向右”)移动，直到____杠杆在水平位置平衡______．
(2)如果竖直向上拉弹簧测力计，弹簧测力计的示数为2牛时杠杆平衡，则每个钩码重为____0.5____N．
(3)如果斜向左上方拉弹簧测力计，要使杠杆仍在图中位置平衡，则弹簧测力计的读数将___大于__2N(填“大于”“等于”“小于”)
5. 如图所示，杠杆每小格距离相等 ( http: / / www.21cnjy.com )，每个钩码质量相等，杠杆处于平衡状态，现将左右两边钩码各取下一个，为使杠杆平衡，可以采取哪些措施．( B )
A．将左边钩码向右移一小格．
B．将右边钩码向右移一小格．
C．将左边钩码向左移一小格，将右边钩码向右移一小格．
D．将左右两边的钩码同时都向右移一小格．
6. 某杠杆处于平衡状态，已知作用在杠杆两端的作用力F1、F2的比值为2∶3，杠杆长为80cm，试计算力臂l1、l2的数值。
l1＝48cm 、l2＝32cm
7. 在杠杆的A、B两端分别挂上GA=9N和GB=6N的两个物体后，杠杆在水平位置平衡，如图所示，求：
(1)杠杆的动力臂L1和阻力臂L2之比；( 2:3 )
(2)若杠杆的A端增加3N重的物体，要使杠杆在水平位置重新平衡，则杠杆B端所需加挂的物体重为多少 ( 2N )
11.1 杠杆达标练习（4） 班级 姓名 学号
1.为了省力，应选用_ 动力臂大于阻力臂_ ( http: / / www.21cnjy.com ) 的杠杆，为了省距离，应选用__动力臂小于阻力臂__的杠杆，既省力又省距离的杠杆是__不存在___的．
2．下列工具中属于省力杠杆的有__BEGI___：属于费力杠杆的有___ADHJ___，属于等臂杠杆的有____CF___．
A.筷子 B．铡刀 C． ( http: / / www.21cnjy.com )定滑轮 D．理发剪刀 E．汽车方向盘 F．天平 G.扳手 H．钓鱼杆 I．老虎钳 J．缝纫机脚踏板．
3．关于杠杆，下列说法中正确的是：( D )
A．动力臂越长越省力． B．阻力臂越短越省力．
C．阻力臂与动力臂的比值越大越省力．
D．动力臂一定，阻力臂越短越省力．
4．动力乘以动力臂的值越大，使用的杠杆将： ( D )
A．一定省力B．一定费力C．不省力也不费力D．不能确定．
5．用扳手拧生锈的螺母时，工人师傅常在扳手柄上加一截管子，这样就改变了杠杆的：( B )
A．支点 B．动力臂 C．阻力臂 D．动力
6.如图所示是自卸车的示意图，车箱部分可视为杠杆，则下列分析正确的是( C )
A．B点是支点，液压杆施的力是动力，货物重力是阻力；
B．B点是支点，物体A放在车箱前部可省力；
C．C点是支点，物体A放在车箱后部可省力；
D．C点是支点，物体A放在车箱前部可省力；
7. 如图所示，OA为悬挂于水平位置的杠杆，O为支点，B点挂一重物，如果在A点施加一个力，使杠杆处于平衡状态，则杠杆( D )
A．一定是省力的 B．一定是费力的
C．一定是等臂的 D．以上都有可能
8.有一根1米长的杠杆， ( http: / / www.21cnjy.com )左端挂重为70N的物体，右端挂重为30N的物体，要使杠杆平衡，支点应支在离左端多少厘米的地方，如果在两端再各增加10N的物体，要使杠杆平衡，支点应移到离左端多少厘米的地方 ( 3cm、33cm)
9.如图，安装在阀门上的杠杆OB∶BA ( http: / / www.21cnjy.com )=1∶4，阀门S的面积为1dm2，要使阀门能承受的最大压强为6×104Pa，则在A点至少加多少牛的力
( 120N )
A
B
O
G
E
D
C
F1
F2
F3
F4
B
O
FB
FA
A
O
F2
F1
B
O
FB
G
FA
A
O
F1
F2
G
A
O
D
B
C
F
甲
乙
A
B
O
O
F
A
B
第2 题图
G
G
F '
第3题图
第4题图
O
B
A
G
O
B
SMBCO
AB
