15.4 电流的测量 同步练习(含解析) 2022-2023学年上学期黑龙江省各地九年级物理期末试题选编

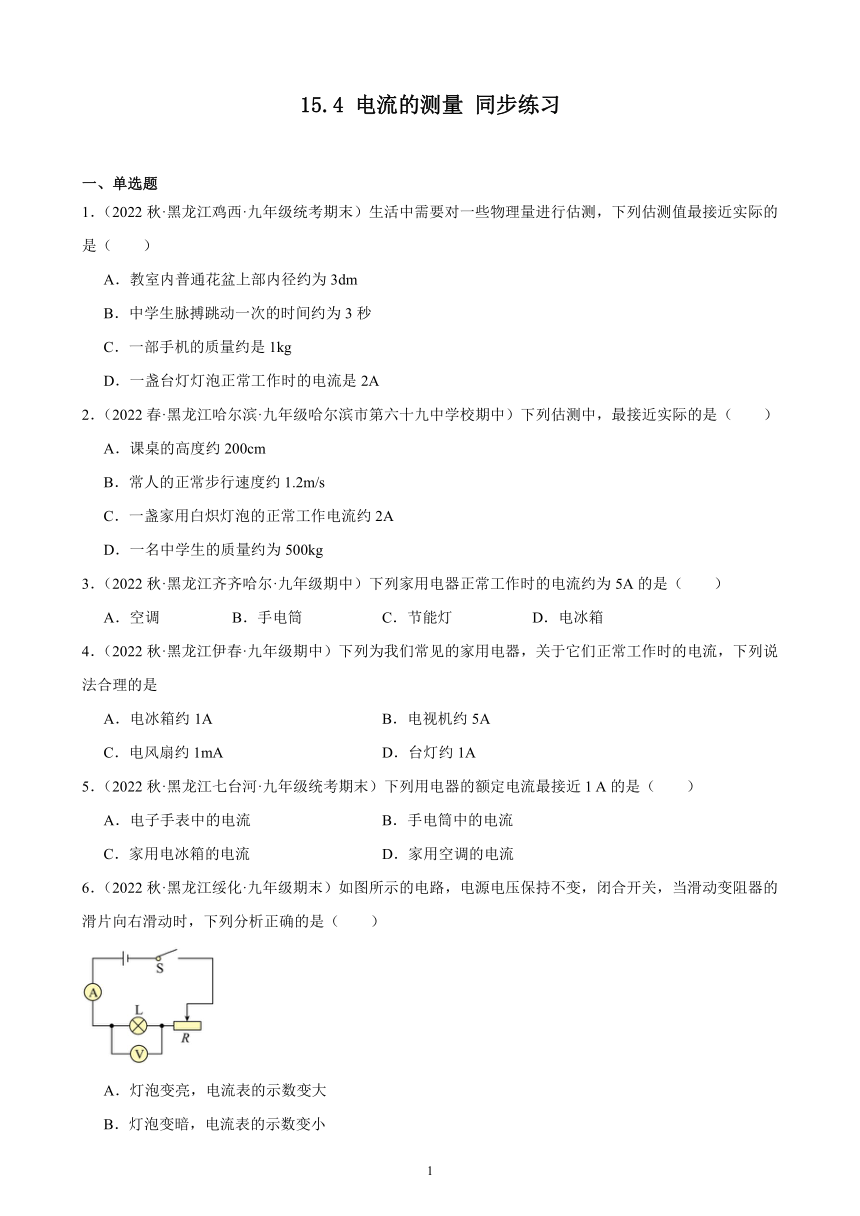

15.4 电流的测量 同步练习
一、单选题
1．（2022秋·黑龙江鸡西·九年级统考期末）生活中需要对一些物理量进行估测，下列估测值最接近实际的是（　　）
A．教室内普通花盆上部内径约为3dm
B．中学生脉搏跳动一次的时间约为3秒
C．一部手机的质量约是1kg
D．一盏台灯灯泡正常工作时的电流是2A
2．（2022春·黑龙江哈尔滨·九年级哈尔滨市第六十九中学校期中）下列估测中，最接近实际的是（　　）
A．课桌的高度约200cm
B．常人的正常步行速度约1.2m/s
C．一盏家用白炽灯泡的正常工作电流约2A
D．一名中学生的质量约为500kg
3．（2022秋·黑龙江齐齐哈尔·九年级期中）下列家用电器正常工作时的电流约为5A的是（　　）
A．空调 B．手电筒 C．节能灯 D．电冰箱
4．（2022秋·黑龙江伊春·九年级期中）下列为我们常见的家用电器，关于它们正常工作时的电流，下列说法合理的是
A．电冰箱约1A B．电视机约5A
C．电风扇约1mA D．台灯约1A
5．（2022秋·黑龙江七台河·九年级统考期末）下列用电器的额定电流最接近1 A的是（　　）
A．电子手表中的电流 B．手电筒中的电流
C．家用电冰箱的电流 D．家用空调的电流
6．（2022秋·黑龙江绥化·九年级期末）如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是（　　）
A．灯泡变亮，电流表的示数变大
B．灯泡变暗，电流表的示数变小
C．灯泡亮度不变，电流表的示数变大
D．灯泡亮度不变，电流表的示数变小

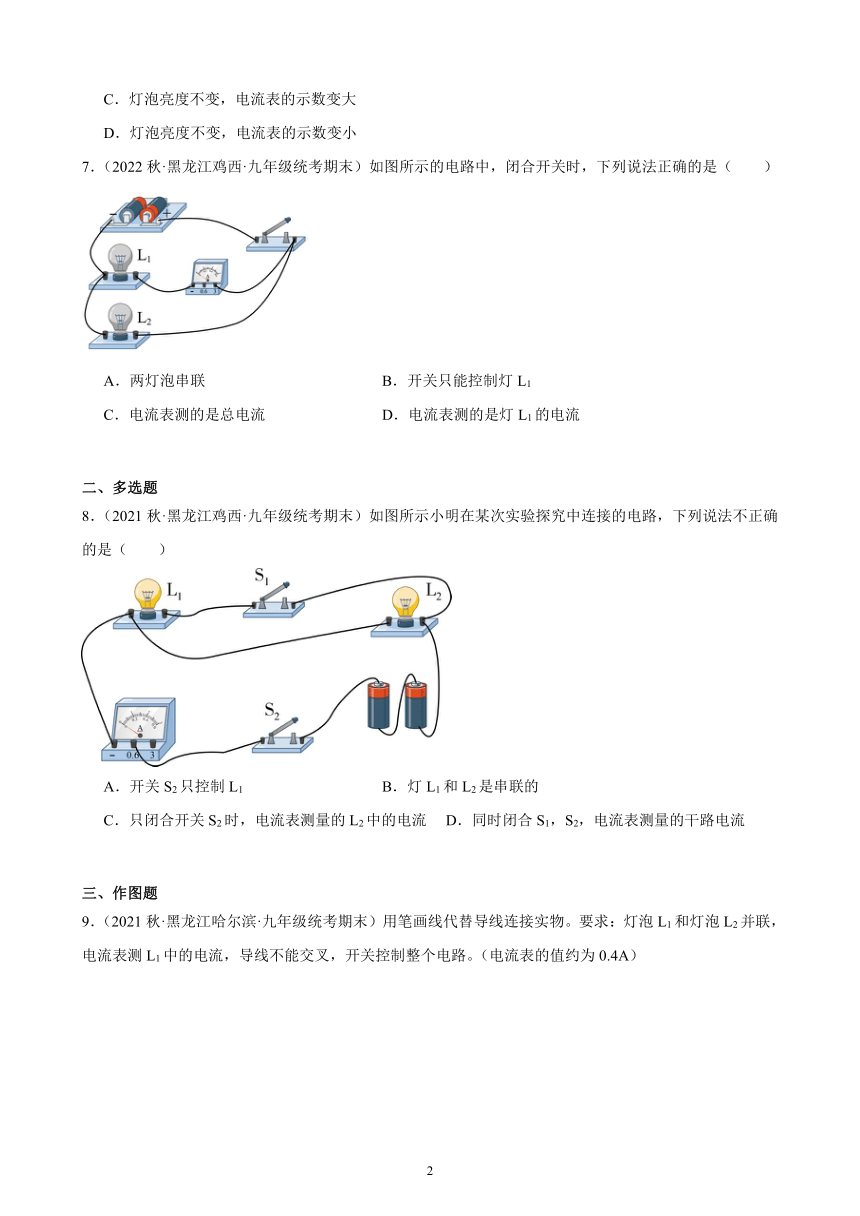

7．（2022秋·黑龙江鸡西·九年级统考期末）如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两灯泡串联 B．开关只能控制灯L1
C．电流表测的是总电流 D．电流表测的是灯L1的电流
二、多选题
8．（2021秋·黑龙江鸡西·九年级统考期末）如图所示小明在某次实验探究中连接的电路，下列说法不正确的是（　　）
A．开关S2只控制L1 B．灯L1和L2是串联的
C．只闭合开关S2时，电流表测量的L2中的电流 D．同时闭合S1，S2，电流表测量的干路电流
三、作图题
9．（2021秋·黑龙江哈尔滨·九年级统考期末）用笔画线代替导线连接实物。要求：灯泡L1和灯泡L2并联，电流表测L1中的电流，导线不能交叉，开关控制整个电路。（电流表的值约为0.4A）

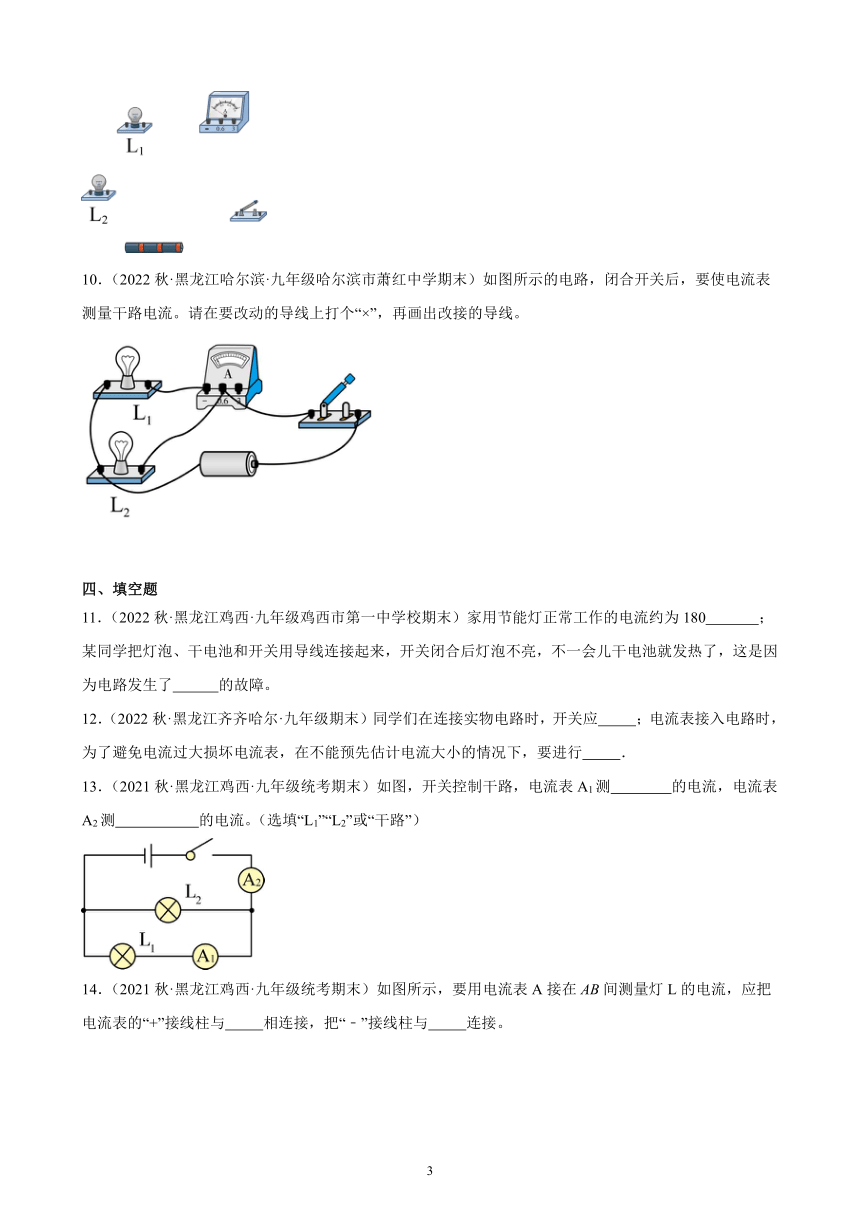

10．（2022秋·黑龙江哈尔滨·九年级哈尔滨市萧红中学期末）如图所示的电路，闭合开关后，要使电流表测量干路电流。请在要改动的导线上打个“×”，再画出改接的导线。
四、填空题
11．（2022秋·黑龙江鸡西·九年级鸡西市第一中学校期末）家用节能灯正常工作的电流约为180 ；某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了，这是因为电路发生了 的故障。
12．（2022秋·黑龙江齐齐哈尔·九年级期末）同学们在连接实物电路时，开关应 ；电流表接入电路时，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要进行 ．
13．（2021秋·黑龙江鸡西·九年级统考期末）如图，开关控制干路，电流表A1测 的电流，电流表A2测 的电流。（选填“L1”“L2”或“干路”）
14．（2021秋·黑龙江鸡西·九年级统考期末）如图所示，要用电流表A接在AB间测量灯L的电流，应把电流表的“+”接线柱与 相连接，把“﹣”接线柱与 连接。

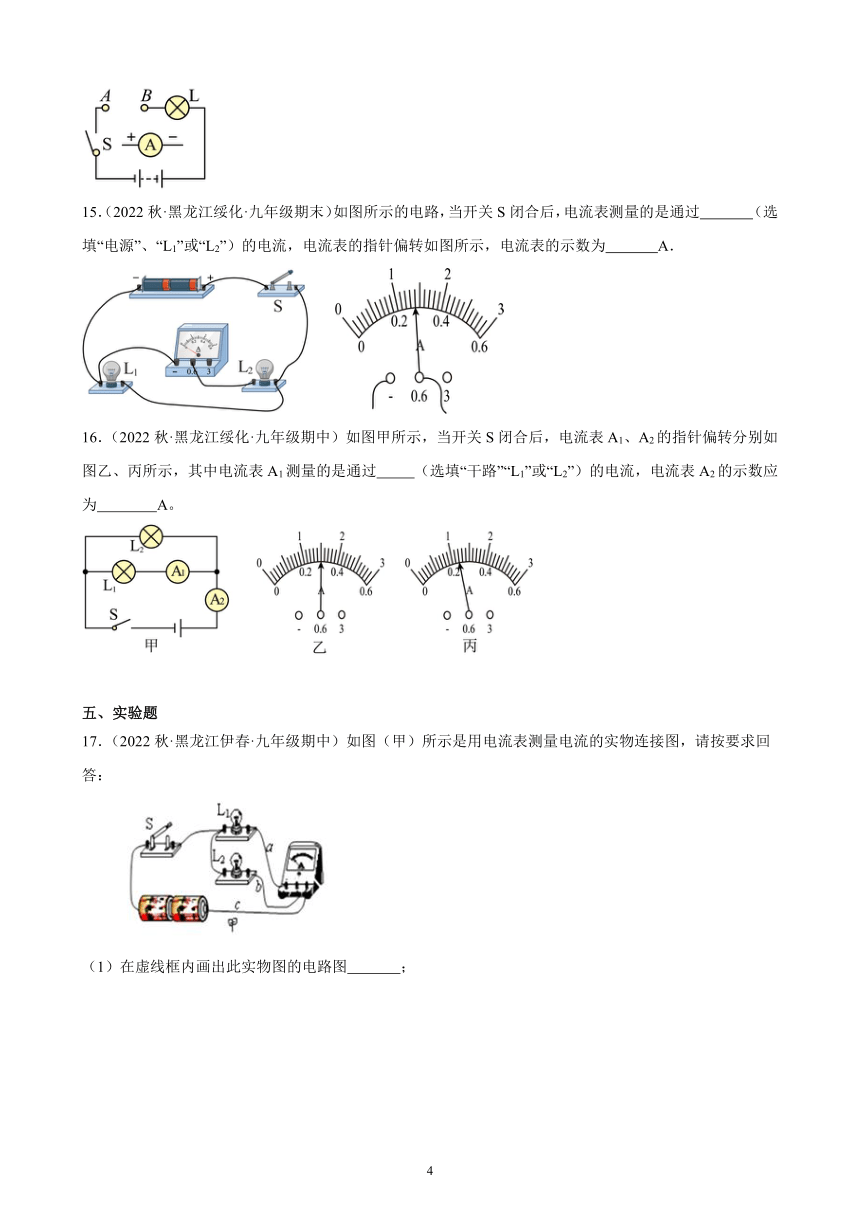

15．（2022秋·黑龙江绥化·九年级期末）如图所示的电路，当开关S闭合后，电流表测量的是通过 （选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为 A．
16．（2022秋·黑龙江绥化·九年级期中）如图甲所示，当开关S闭合后，电流表A1、A2的指针偏转分别如图乙、丙所示，其中电流表A1测量的是通过 （选填“干路”“L1”或“L2”）的电流，电流表A2的示数应为 A。
五、实验题
17．（2022秋·黑龙江伊春·九年级期中）如图（甲）所示是用电流表测量电流的实物连接图，请按要求回答：
（1）在虚线框内画出此实物图的电路图 ；

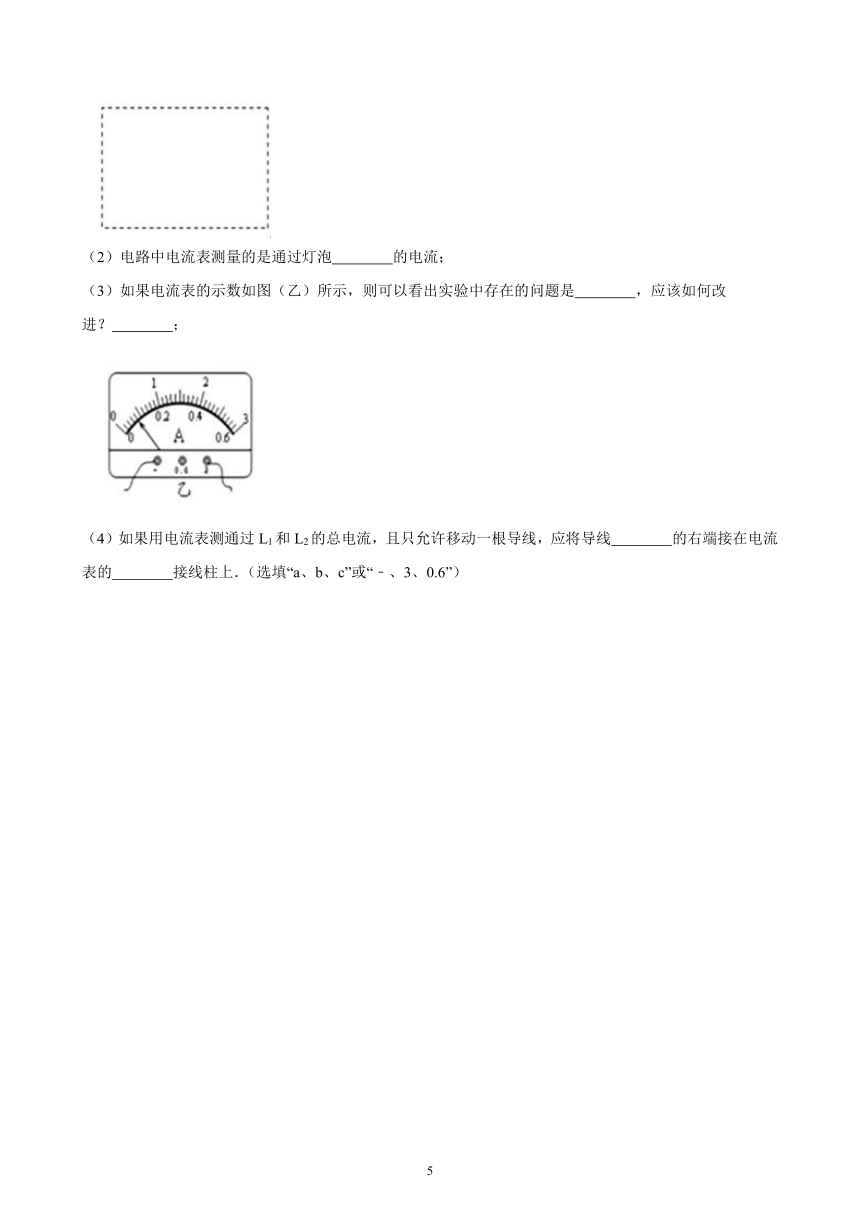

（2）电路中电流表测量的是通过灯泡 的电流；
（3）如果电流表的示数如图（乙）所示，则可以看出实验中存在的问题是 ，应该如何改进？ ；
（4）如果用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线 的右端接在电流表的 接线柱上．（选填“a、b、c”或“﹣、3、0.6”）
参考答案：
1．A
【详解】A．根据常见物体的长度可知，教室内普通花盆上部内径约为30cm＝3dm，故A符合题意；
B．正常人脉搏跳动约为75次/分，所以跳动一次的时间约为
故B不符合题意；
C．根据常见物体的质量可知，一部手机的质量约为100g＝0.1kg，故C不符合题意；
D．根据常见用电器的电流可知，一盏台灯灯泡正常工作时的电流约为0.2A，故D不符合题意。
故选A。
2．B
【详解】A．中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右，故A不符合题意；
B．常人的正常步行速度约1.2m/s，故B符合题意；
C．一盏家用白炽灯泡的正常工作电流约0.2A，故C不符合题意；
D．成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右，故D不符合题意。
故选B。
3．A
【详解】A．空调正常工作时的电流约为5A，故A符合题意；
B．手电筒正常工作时的电流约为0.2A，故B不符合题意；
C．节能灯正常工作时的电流约为0.1A，故C不符合题意；
D．电冰箱正常工作时的电流约为1A，故D不符合题意。
故选A。
4．A
【详解】A．电冰箱功率约为200W，由P=UI得正常工作的电流约为：
I=，
故A符合实际。
B．电视机功率约为100W，由P=UI得正常工作的电流约为：
I=，
故B不符合实际。
C．电风扇功率约为50W，由P=UI得正常工作的电流约为：
I==230mA，
故C不符合实际。
D．台灯功率约为20W左右，由P=UI得：正常工作的电流约为：
I=，
故D不符合实际。
5．C
【详解】A．电子手表中的电流约为几微安，故A不符合题意；
B．手电筒中所用的灯泡是小灯泡，小灯泡的额定电流约为0.25A，故B不符合题意；
C．家用电冰箱正常工作时的电流约为1A，故C符合题意；
D．家用空调正常工作时电流较大，约为4A，故D不符合题意。
故选C。
6．B
【详解】AC．由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流，当滑动变阻器的滑片向右滑动时，滑动变阻器接入电路中的电阻变大，电路的总电阻变大，由可知，电路中的电流变小，即电流表的示数变小，故AC错误；
BD．由可知，灯泡的实际功率变小，所以灯泡变暗，故B正确；D错误。
故选B。
7．D
【详解】由图可知，两只灯泡组成并联电路，电流表测量通过灯泡L1的电流，开关在干路中，控制整个电路，故ABC错误，D正确。
故选D。
8．AB
【详解】A．根据电路可知，该电路为并联电路，开关S2在干路上，控制整个电路，故A错误，符合题意；
B．分析电路可知，灯泡L1和L2各自有一条电流的路径，即是并联的，故B错误，符合题意；
C．只闭合开关S2时，灯泡L1断路，电流表测量的是灯泡L2中的电流，故C正确，不符合题意；
D．据实物图可知，同时闭合开关S1、S2，电流表测量的是干路电流，故D正确，不符合题意。
故选AB。
9．
【详解】灯泡L1和灯泡L2并联，电流表测量L1中的电流，则电流表与L1串联；由于电流表的值约为0.4A，则电流表选用小量程；开关控制整个电路，则开关应串联在干路上，如图所示：
10．
【详解】由实物图可知，两灯泡并联，电流表测L1支路的电流，要使电流表测量干路电流，则需使电流表串联在干路中，并且电流必须从电流表的正接线柱流入、负接线柱流出。将电流表与灯泡L2相连的导线去掉，使灯L2的右接线柱与电流表的负接线柱相连即可，如图所示：
11． mA 短路
【详解】[1]一盏家用节能灯正常工作的电流较小，约为
0.18A=180mA
[2]用导线把干电池、小灯泡和开关连接成一个电路，用电器只有小灯泡一个，开关闭合后，小灯泡不发光说明没有电流通过小灯泡，但一会儿电池发热，说明有电路中很大的电流，即把电源的正负两极没有经过用电器直接连接起来，造成了电源短路，同时也使灯泡短路。
12． 断开 试触
【详解】连接实验电路时，开关应处于断开状态；绝不允许不经过用电器而把电流表直接接到电源的两极上，否则因为电流过大而烧坏电流表．另如不能估测被测电流情况下，可先用大量程进行试触。
13． L1 干路
【详解】[1][2]由图可知，两灯泡并联，电流表A1与L1串联，测通过L1的电流，电流表A2在干路上，测干路电流。
14． B A
【详解】[1][2]由电路图可以看出此电路的电流应该是从B流向A，所以电流表的“+”接线柱与B相连接，把“﹣”接线柱与A连接，让电流从电流表的正接线柱流入，负接线柱流出。
15． L2 0.28
【详解】电路中，两灯并联，电流表与灯L2串联，所以电流表测灯L2的电流；图乙中，电流表使用小量程，分度值为0.02A，示数为0.26A．
16． L1 1.2A
【详解】[1]从电路图可以看出，两灯并联，电流表A2测量干路电流，电流表A1测量灯泡L1支路电流.
[2]由两个电流表的指针位置可知，电流大的电流表指针偏转角度小，说明两个电流表接的量程不一样；由于干路电流比支路电流大，则电流表A1接小量程，分度值为0.02A，示数为0.3A；电流表A2接的是大量程，分度值为0.1A，,示数为1.2A。
17． L1 选择量程太大 断开开关，换接小量程 b “ ”
【详解】根据实物图画出对应的电路图，各元件的顺序相同，电路图如图：
（2）根据图甲分析电路可知灯L1、L2并联，电流表与L1串联，所以电流表测量L1的电流；(3)根据图乙所示现象，可知电流表指针偏转角度太小，原因是选择量程太大，此时应该断开开关，换接小量程；（4）如果用电流表测通过L1和L2的总电流，且只允许移动一根导线，由图分析应将导线b的右端接在电流表的“ ”接线柱上．
【点睛】要连接实物图，首先用搞清楚图甲所示电路的连接方式；由图甲知：电路是并联电路，灯L1、L2并联，电流表测灯L1的电流；然后根据实物连接画出电路图；由图乙所示判断电流表故障方式并根据正确使用方法加以改进．
