18.2 电功率 同步练习 (含解析) 2022-2023学年上学期黑龙江省各地九年级物理期末试题选编

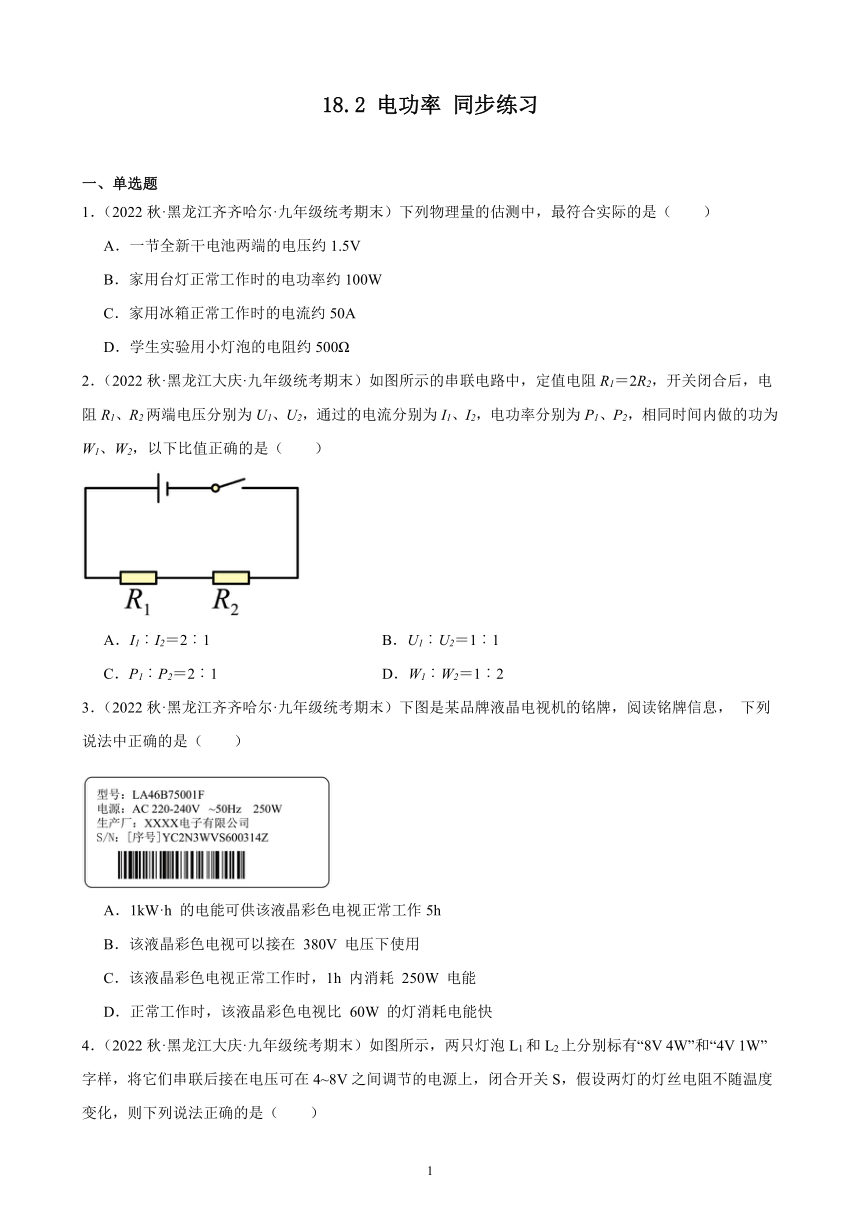

18.2 电功率 同步练习
一、单选题
1．（2022秋·黑龙江齐齐哈尔·九年级统考期末）下列物理量的估测中，最符合实际的是（　　）
A．一节全新干电池两端的电压约1.5V
B．家用台灯正常工作时的电功率约100W
C．家用冰箱正常工作时的电流约50A
D．学生实验用小灯泡的电阻约500Ω
2．（2022秋·黑龙江大庆·九年级统考期末）如图所示的串联电路中，定值电阻R1＝2R2，开关闭合后，电阻R1、R2两端电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功为W1、W2，以下比值正确的是（　　）
A．I1︰I2＝2︰1 B．U1︰U2＝1︰1
C．P1︰P2＝2︰1 D．W1︰W2＝1︰2
3．（2022秋·黑龙江齐齐哈尔·九年级统考期末）下图是某品牌液晶电视机的铭牌，阅读铭牌信息， 下列说法中正确的是（　　）
A．1kW·h 的电能可供该液晶彩色电视正常工作5h
B．该液晶彩色电视可以接在 380V 电压下使用
C．该液晶彩色电视正常工作时，1h 内消耗 250W 电能
D．正常工作时，该液晶彩色电视比 60W 的灯消耗电能快

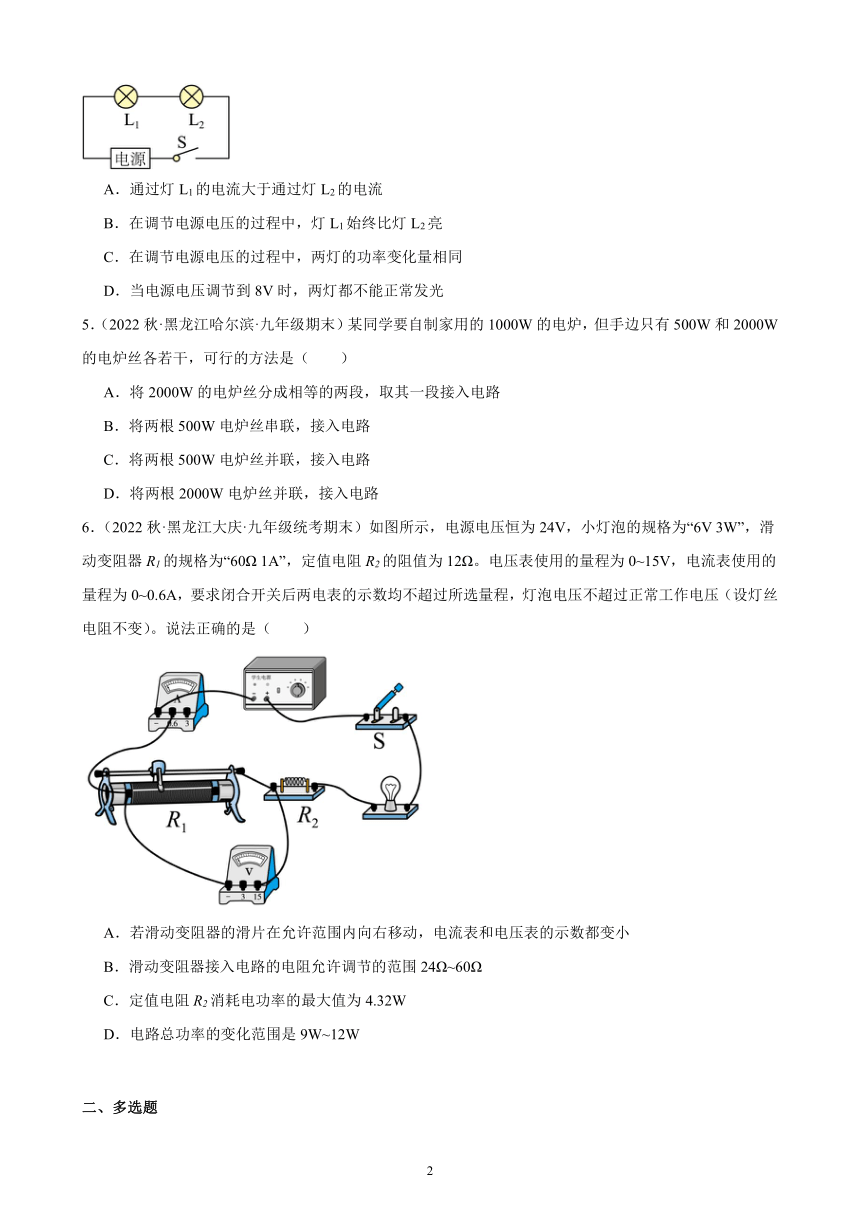

4．（2022秋·黑龙江大庆·九年级统考期末）如图所示，两只灯泡L1和L2上分别标有“8V 4W”和“4V 1W”字样，将它们串联后接在电压可在4~8V之间调节的电源上，闭合开关S，假设两灯的灯丝电阻不随温度变化，则下列说法正确的是（　　）
A．通过灯L1的电流大于通过灯L2的电流
B．在调节电源电压的过程中，灯L1始终比灯L2亮
C．在调节电源电压的过程中，两灯的功率变化量相同
D．当电源电压调节到8V时，两灯都不能正常发光
5．（2022秋·黑龙江哈尔滨·九年级期末）某同学要自制家用的1000W的电炉，但手边只有500W和2000W的电炉丝各若干，可行的方法是（　　）
A．将2000W的电炉丝分成相等的两段，取其一段接入电路
B．将两根500W电炉丝串联，接入电路
C．将两根500W电炉丝并联，接入电路
D．将两根2000W电炉丝并联，接入电路
6．（2022秋·黑龙江大庆·九年级统考期末）如图所示，电源电压恒为24V，小灯泡的规格为“6V 3W”，滑动变阻器R1的规格为“60Ω 1A”，定值电阻R2的阻值为12Ω。电压表使用的量程为0~15V，电流表使用的量程为0~0.6A，要求闭合开关后两电表的示数均不超过所选量程，灯泡电压不超过正常工作电压（设灯丝电阻不变）。说法正确的是（　　）
A．若滑动变阻器的滑片在允许范围内向右移动，电流表和电压表的示数都变小
B．滑动变阻器接入电路的电阻允许调节的范围24Ω~60Ω
C．定值电阻R2消耗电功率的最大值为4.32W
D．电路总功率的变化范围是9W~12W
二、多选题
7．（2022秋·黑龙江双鸭山·九年级统考期末）小明测量小灯泡的电功率，电路如图甲所示，电源电压恒为6V，小灯泡上标有“3.8V”字样。实验得到小灯泡的图像如图乙所示。下列分析正确的是（　　）
A．小灯泡的电阻是不变的
B．小灯泡的额定功率为1.14W
C．小灯泡正常发光时，滑动变阻器接入电路中的阻值约为7.3Ω
D．小灯泡两端电压为2.0V时，滑动变阻器消耗的电功率为0.88W
8．（2022秋·黑龙江牡丹江·九年级统考期末）如图甲所示的电路中，R1＝5Ω，R2为滑动变阻器，电源电压恒定。闭合开关S后，滑片P从a端移动到b端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断正确的是（　　）
A．电源电压为3V
B．滑动变阻器的最大阻值为10Ω
C．电路消耗的最大功率1.8W
D．R1消耗的最小功率0.4W
9．（2022秋·黑龙江绥化·九年级统考期末）小伟同学用如图所示的电路测小灯泡的功率．电路中电源电压恒为4.5V，电压表的量程为0~3V，电流表的量程为0~0.6A。滑动变阻器的规格为“20Ω，lA”，灯泡标有“2.5V，1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（　　）
A．滑动变阻器的电阻允许调节的范围是4~20Ω
B．电流表示数的变化范围是0.18A~0.5A
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.7W

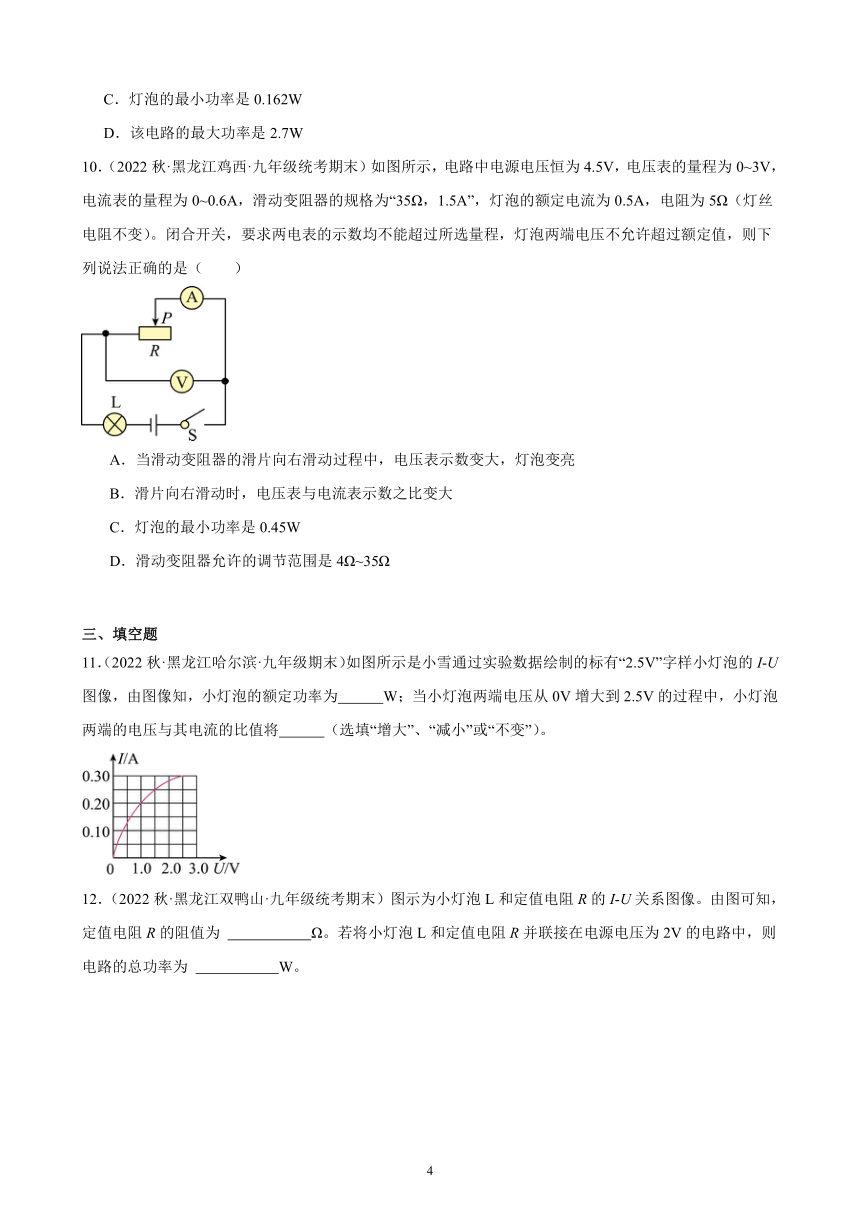

10．（2022秋·黑龙江鸡西·九年级统考期末）如图所示，电路中电源电压恒为4.5V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“35Ω，1.5A”，灯泡的额定电流为0.5A，电阻为5Ω（灯丝电阻不变）。闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是（　　）
A．当滑动变阻器的滑片向右滑动过程中，电压表示数变大，灯泡变亮
B．滑片向右滑动时，电压表与电流表示数之比变大
C．灯泡的最小功率是0.45W
D．滑动变阻器允许的调节范围是4Ω~35Ω
三、填空题
11．（2022秋·黑龙江哈尔滨·九年级期末）如图所示是小雪通过实验数据绘制的标有“2.5V”字样小灯泡的I-U图像，由图像知，小灯泡的额定功率为 W；当小灯泡两端电压从0V增大到2.5V的过程中，小灯泡两端的电压与其电流的比值将 （选填“增大”、“减小”或“不变”）。

12．（2022秋·黑龙江双鸭山·九年级统考期末）图示为小灯泡L和定值电阻R的I-U关系图像。由图可知，定值电阻R的阻值为 Ω。若将小灯泡L和定值电阻R并联接在电源电压为2V的电路中，则电路的总功率为 W。

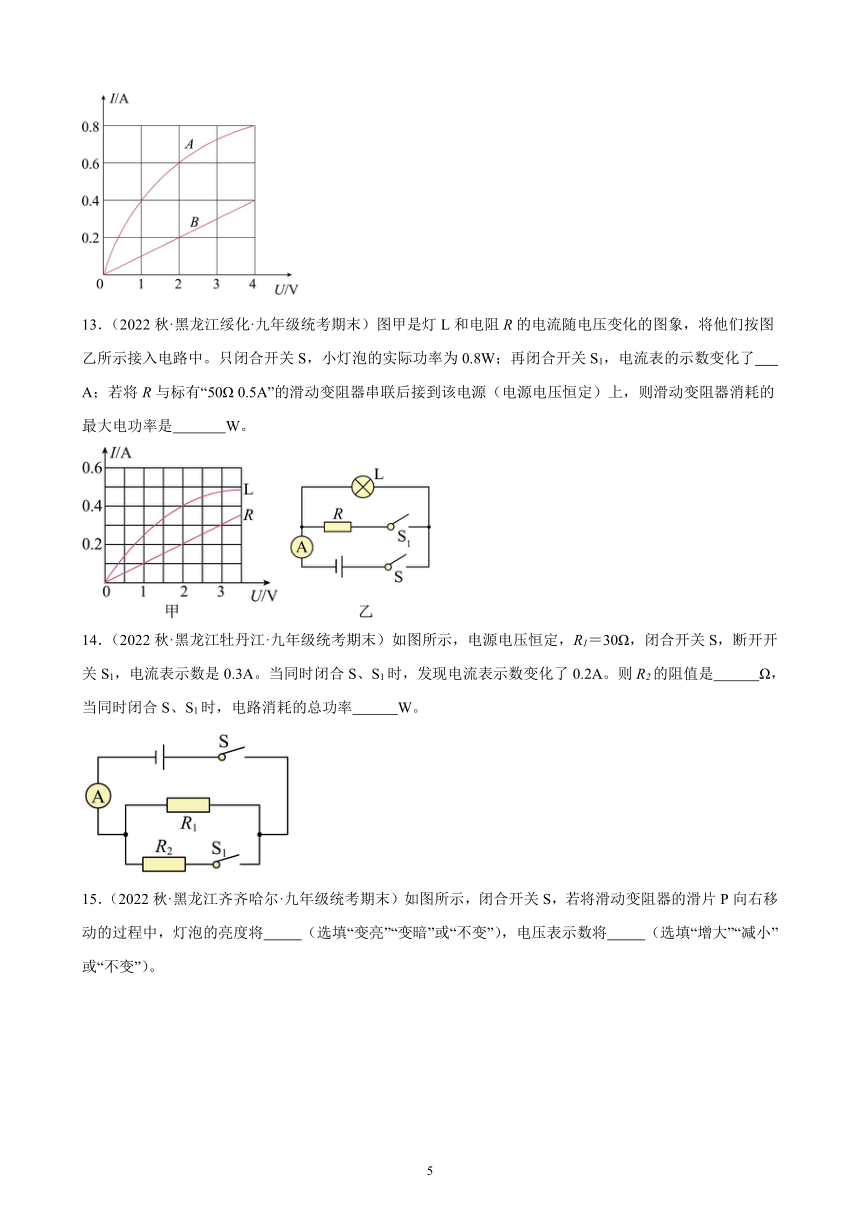

13．（2022秋·黑龙江绥化·九年级统考期末）图甲是灯L和电阻R的电流随电压变化的图象，将他们按图乙所示接入电路中。只闭合开关S，小灯泡的实际功率为0.8W；再闭合开关S1，电流表的示数变化了 A；若将R与标有“50Ω 0.5A”的滑动变阻器串联后接到该电源（电源电压恒定）上，则滑动变阻器消耗的最大电功率是 W。
14．（2022秋·黑龙江牡丹江·九年级统考期末）如图所示，电源电压恒定，R1＝30Ω，闭合开关S，断开开关S1，电流表示数是0.3A。当同时闭合S、S1时，发现电流表示数变化了0.2A。则R2的阻值是 Ω，当同时闭合S、S1时，电路消耗的总功率 W。
15．（2022秋·黑龙江齐齐哈尔·九年级统考期末）如图所示，闭合开关S，若将滑动变阻器的滑片P向右移动的过程中，灯泡的亮度将 （选填“变亮”“变暗”或“不变”），电压表示数将 （选填“增大”“减小”或“不变”）。
16．（2022秋·黑龙江鸡西·九年级统考期末）如图所示电路图，假设小灯泡电阻不变，电源电压为6V，开关S闭合后，电流表a和b的示数分别为0.2A和0.4A，则灯泡L1的电阻为 Ω，电路的总功率为 W。
17．（2022秋·黑龙江佳木斯·九年级统考期末）电阻R1、R2并联在电路中，在相同时间内消耗的电能之比为2:3，则它们的阻值之比为 ；若将它们串联在电路中，消耗的电功率之比为 。
18．（2022秋·黑龙江齐齐哈尔·九年级统考期末）如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为25W。电源电压不变，忽略温度对灯丝电阻的影响。则L1与L2电阻之比是 ，闭合S1、S2时，灯L2的功率为 W。
四、计算题
19．（2022秋·黑龙江绥化·九年级统考期末）在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，灯泡L2的额定电压为6V，图乙是灯泡L2的U﹣I图象。
（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值；
（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0两端的电压为2V，求灯泡L1的额定功率；
（3）开关S接上b时，通过调节电源电压可使电路允许达到的最大总功率是多少？
20．（2022秋·黑龙江齐齐哈尔·九年级统考期末）小红在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示，R1、R2均是发热电阻（阻值不随温度变化），欲将质量为1.2kg，初温为20℃的汤加热至100℃，设此汤的比热容为c汤=4.0×103J/(kg·℃)，求：
（1）汤需要吸收的热量；
（2）利用电饭煲高温挡煲汤时，将汤由20℃的汤加热至100℃需要16分钟，则电饭煲的效率是多少？
（3）计算R1和R2的电阻分别是多少？（写出开关位置和电路处于高温档还是低温档）
额定电压 220V
额定功率 低温档 48.4W
高温档 500W
21．（2022秋·黑龙江鸡西·九年级期末）家用电饭煲是利用电流的热效应来工作的，如图是某种型号电饭煲的简化电路。当温控开关S闭合时，电饭煲处于加热状态，此时若它两端的电压为220V，它的功率为1000W（不考虑温度对电阻值的影响）。求：
（1）电饭煲在加热状态下工作0.1h消耗的电能为多少千瓦时？合多少焦耳？
（2）R0的电阻为多少？
22．（2022秋·黑龙江绥化·九年级统考期末）小名家中有一个浴足盆，其部分铭牌信息如表格所示，图甲为浴足盆的工作电路，R1、R2均为电热丝，当开关S接a、b触点时，浴足盆的挡位不同。求：
（1）额定加热电流；
（2）R1的阻值为多少欧？
（3）在用电高峰期，小峻关闭家中其它用电器，只让浴足盆通电，使其处于加热状态1min，电能表（如图乙所示）的圆盘转了30转，则浴足盆加热的实际电功率为多少瓦？
型号 MLJY﹣01
额定电压 220V
额定加热功率 880W
额定保温功率 100W
23．（2022秋·黑龙江黑河·九年级期末）小宾的爸爸给自家的小汽车安装了电加热座椅垫如图甲。小宾研究发现该座椅垫有“高温”、“低温”“关”三个挡位，其电路示意图如图乙，电源电压为12V，高温功率为20W，低温功率为9W。求：
（1）座椅垫处于“低温”时，电路中的电流是多少？
（2）加热片R1的阻值是多少？
（3）座椅垫处于“高温”挡时，10min就可以将质量为0.5kg的加热片从10℃加热到35℃，若加热片的吸热效率为50%，那么加热片材料的比热容是多少？
24．（2022秋·黑龙江大庆·九年级期末）如图为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V，水箱最多装水0.2kg。它有大小两个加热挡位，其内部电路如图所示，电热丝R1=56Ω，R2=44Ω，水的比热容为4.2×103J/(kg ℃)；求：
（1）小功率挡的额定功率；
（2）若用大功率挡将水箱中0.2kg的水从20℃加热到100℃，需要吸收多少热量；
（3）若用大功率挡加热这些水，所需时间为1分10秒，求熨烫机的加热效率（计算结果保留一位小数）？
25．（2022秋·黑龙江哈尔滨·九年级期末）小乐妈妈为奶奶买了一个电热足浴盆（如图所示），内部由加热系统和按摩系统两部分组成。加热系统的加热电阻额定电压为220V，额定功率为605W。
（1）小乐帮奶奶泡脚时，向足浴盆中加入6kg初温为20℃的水、加热系统的加热电阻正常工作15min，将水加热到40℃，此加热过程中吸收的热量是多少？[]
（2）求加热系统的加热电阻正常工作时，加热的效率？
（3）足浴盆按摩系统中的电动机工作电压是12V（按摩系统将交流电压转换为12V），工作电流为4A，其电阻为0.5Ω，电动机工作中因发热损失的功率是多少？
26．（2022秋·黑龙江佳木斯·九年级统考期末）如图是一个饮水机的工作原理图，其中R1和R2是阻值不变的发热电阻，下表是它的部分参数。[水的比热容为 ]求：
额定电压 220V
额定加热功率 2000W
额定保温功率 88W
（1）S1、S2都闭合时，饮水机处于哪种状态？
（2）1kg的水温度从升高到吸收的热量？
（3）饮水机正常工作时，加热效率为84%，则将1kg的水从加热到需用多长时间？
27．（2022秋·黑龙江双鸭山·九年级统考期末）如图所示的电路中。电源电压恒定，R2=10Ω，开关S、S1都闭合时，电流表示数为0.4A；开关S闭合、S1断开时，电流表示数变为0.3A。则：
（1）电源电压为多少？
（2）电阻R1的阻值为多少？
（3）电阻R2上消耗的功率是多少？
五、综合题
28．（2022秋·黑龙江双鸭山·九年级统考期末）小明的爸爸在网上购买了一款新型电烤箱又名“空气炸锅”（如图1所示），其原理是利用热空气流加热食物。工作电路图如图2，工作时，当电烤箱内温度高于预设温度时，温控开关自动断开，电热管停止加热，当电烤箱内温度低于预设温度时，温控开关自动闭合，电热管重新开始加热，循环工作保障箱内温度为预设温度。已知电风扇的功率为40W，电热管的电阻R为48.4Ω。求：
（1）温控开关控制 （填“电风扇”、“R”或“电风扇和R”）。正常工作时，电热管R的电功率是多少瓦 ？
（2）用这个电烤箱在一次焙烤鸡翅的过程中，定时开关设定为15分钟，电热管正常循环工作时，P-t图像如图3所示，本次烤鸡翅共消耗多少电能 ？
29．（2022秋·黑龙江绥化·九年级统考期末）电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
额定电压 220V
额定功率 加热 1044W
保温 44W
（1）闭合开关 时，电饭锅正常工作处于保温状态，30min消耗的电能是多少 ？
（2）电饭锅正常工作处于加热状态时，电阻R1的阻值是多少 ？
（3）断开其它用电器，只接通电饭锅且处于加热状态，家中标有“220V，10（20）A；”的电能表5min内转了200圈，求电饭锅此时的实际加热功率是多少 ？
30．（2022秋·黑龙江七台河·九年级统考期末）如图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W。
（1）要送冷风，选择开关应放在 位置；要送热风，选择开关应放在 位置（均选填“A”“B”或“C”）；
（2）若电吹风在额定电压下工作，送冷风时，通电5min电流所做的功是多少？( )
（3）若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大？( )
31．（2022秋·黑龙江哈尔滨·九年级期末）新型电饭锅煮饭时采用“高温”和“低温”两种方式加热，其内部电路可简化成图所示电路，R1和R2均为电热丝，S1是温度自动控制开关。高、低温挡的额定电功率如下表所示。求：
额定电压 220V
额定电功率 低温挡 110W
高温挡 660W
（1）求电饭锅低温档工作时的电流。
（2）电热丝R2的阻值。
（3）小聪发现同样的档位煮熟同样的饭，在用电高峰期所用的时间要长一些，请你分析原因。（友情提示：用电高峰期用电器两端的实际电压小于额定电压；不计热损失）
参考答案：
1．A
【详解】A．一节新干电池两端电压约为1.5V，符合实际，故A符合题意；
B．家用台灯正常工作时的电功率大约20W，故B不符合题意；
C．家用电冰箱的电流大约是1A，故C不符合题意；
D．手电筒小灯泡灯丝的电阻约10Ω，故D不符合题意。
故选A。
2．C
【详解】A．由图可知，闭合开关S后，电阻R1、R2串联，因串联电路中电流处处相等，则I1＝I2，故A错误；
B．根据欧姆定律可知，电阻R1、R2两端电压之比
U1︰U2＝I1R1︰I2R2＝R1︰R2＝2R2︰R2＝2︰1
故B错误；
C．根据P＝UI可知，电阻R1、R2的电功率之比
P1︰P2＝U1I1︰U2I2＝U1︰U2＝2︰1
故C正确；
D．由可知，电阻R1、R2在相同时间内做的功之比
W1︰W2＝P1t︰P2t＝P 1︰P2＝2︰1
故D错误。
故选C。
3．D
【详解】A．从铭牌上可以看出，当液晶电视机正常工作时的功率为250W，1kW·h 的电能可供该液晶彩色电视正常工作的时间为
故A错误；
B．从铭牌上可以看出，液晶电视机额定电压为220到240V，即液晶电视机正常工作的电压为220到240V，故B错误；
C．该液晶彩色电视正常工作1h时消耗的电能为
故C错误；
D．电功率是表示用电器消耗电能快慢的物理量，该液晶电视机正常工作时的功率为250W，所以当正常工作时比 60W 的灯功率大，所以消耗电能快，故D正确。
故选D。
4．C
【详解】由可得，两灯泡的电阻分别为
A．两灯泡串联，通过灯L1的电流等于通过灯L2的电流，故A错误；
B．在调节电源电压的过程中，由可知，两灯泡的实际功率相等，两灯泡一样亮，故B错误；
C．两灯泡串联，在调节电源电压的过程中，通过两灯泡的电流变化相同，两灯泡电阻相同，由可知，灯泡功率的变化相同，故C正确；
D．当电源电压调节到8V时，两灯泡的电阻相同，分得的电压相同，所以两灯泡分得的电压都为4V，所以灯泡L1不能正常发光，灯泡L2正常发光，故D错误。
故选C。
5．C
【详解】A．将2000W的电炉丝分成相等的两段，取其一段，其电阻必然变为原来的 ，由可知其功率变为原来的2倍，为4000W，故A不符合题意；
B．将两根500W电炉丝串联后，各自分压110V，由得
解得P实＝125W。两根500W电炉丝串联后功率为
故B不符合题意；
C．将两根500W电炉丝并联后，各自在额定电压下工作，功率为额定功率500W，相加即为1000W，故C符合题意；
D．将两根2000W电炉丝并联后，各自在额定电压下工作，功率为额定功率2000W，相加即为4000W，故D不符合题意。
故选C。
6．D
【详解】A．当滑片向右移动时，滑动变阻器接入电路的阻值变大，则电路的总电阻变大，由欧姆定律可知，电路电流变小，即电流表示数变小；根据串联电路分压原理，因此滑动变阻器分得的电压变大，即电压表示数变大，故A错误；
BCD．由功率公式P=UI可得，灯泡的额定电流
则电路中电流不能超过0.5A；由欧姆定律得，灯泡的电阻
①当滑动变阻器接入电阻最小时，电路中电流应为0.5A时，由欧姆定律可得
则
所以电路的总功率
电阻R2消耗电功率的最大值
②当电压表示数为U1=15V时，此时灯泡及电阻R2上电压
则此时电路中的电流
则电路的总功率
电路总功率的变化范围是9W~12W。则此时滑动变阻器的接入电阻
即滑动变阻器允许接入的电阻范围为24Ω~40Ω。综上，故BC错误，D正确。
故选D。
7．BCD
【详解】由图甲可知，灯与变阻器串联，电压表测灯两端的电压，电流表测电路中的电流。
A．由图乙知，灯的电流随电压的变化关系为一曲线，说明灯的电阻是变化的，故A错误；
B．由图乙可知，当灯两端的电压为3.8V时，通过灯的电流是0.30A，故灯的额定功率
故B正确；
C．电源电压恒为6V，由串联电路的规律及欧姆定律，灯正常发光时变阻器连入电路的电阻：
故C正确；
D．由乙图知，当灯的电压为2.0V时，灯的电流为0.22A，根据串联电路电压的规律，变阻器的电压为
滑动变阻器消耗的电功率为
故D正确。
故选BCD。
8．ABC
【详解】A．由图甲可知，定值电阻和滑动变阻器串联接入电路，电压表测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时，此时电路为定值电阻的简单电路，电路中的电流最大，由图乙可知通过电路的最大电流为0.6A，由欧姆定律可得电源的电压
U=I1R1=0.6A×5Ω=3V
故A正确；
B．当滑动变阻器接入电路中的电阻最大时，串联电路总电阻等于各部分电阻之和，电路的总电阻最大，根据可知此时电路中的电流最小，由图乙可知此时通过电路的电流I2=0.2A，滑动变阻器两端的电压U2=2V，则滑动变阻器的最大阻值
故B正确；
C．当电路中的电流最大时，电源电压不变，根据P=UI可知其电功率最大，则电路的最大总功率
P大=UI1=3V×0.6A=1.8W
故C正确；
D．根据P=I2R可知当电路中的电流最小时，R1消耗的功率最小，其最小电功率为
P1小=I22R1=(0.2A)2×5Ω=0.2W
故D错误。
故选ABC。
9．ABC
【详解】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A．由可得，灯泡的额定电流和电阻分别为
因串联电路中各处的电流相等，且电流表的量程为0~0.6A，所以，电路中的最大电流为Imax=0.5A电流最大时，滑动变阻器接入电路中的电阻最小，电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值
当滑变阻器接入电路的阻值变大时，电路中的电流变小，灯两端的电压变小，即电路安全，则滑动变阻器的电阻允许调节的范围是4Ω~20Ω，故A正确；
B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，此时电路中的电流
则电流表示数的变化范围是0.18A~0.5A，故B正确；
C．当电路中电流最小时，灯泡的电功率最小，因此最小功率为
故C正确；
D．当电路中电流最大时，该电路的电功率最大，那么最大功率为
故D错误。
故选ABC。
10．BC
【详解】由电路图可知，闭合开关，L与R串联，电压表测R两端电压，电流表测电路中的电流；
A．当滑片向右滑动，R接入电路中的阻值变大，电路的总电阻变大，由于电源电压恒定，根据可知，电路中的电流变小，根据公式U＝IR可知，灯泡电压变小，再根据P＝UI可知，灯泡实际功率变小，灯泡变暗，故A错误；
B．当滑片向右滑动时，R接入电路中的阻值变大，根据可知，电压表与电流表示数的比大小等于R连入电路中的阻值，而滑动变阻器的电阻变大，所以两表示数的比值变大，故B正确；
C．根据公式可得，若使灯泡的功率最小，则应使灯泡两端电压最小，即电压表示数最大，所以当电压表示数为最大的3V时，此时灯泡两端的电压最小，为
UL＝U﹣UV＝4.5V﹣3V＝1.5V
此时灯泡功率最小，为
故C正确；
D．灯泡正常发光的电流为0.5A，电流表的量程为0~0.6A，所以电路中电流应满足
即
解得：R≥4Ω；因为电压表的量程为0~3V，所以可得
即
解得：R≤10Ω；所以两电表的示数均不能超过量程，灯泡两端电压不允许超过额定值，滑动变阻器允许的调节范围是4Ω~10Ω，故D错误。
故选BC。
11． 0.75 增大
【详解】[1]由图象可知，灯泡额定电压U=2.5V对应的电流是I=0.30A，灯泡额定功率
P=UI=2.5V×0.30A=0.75W
[2]由图象可知，当小灯泡两端的电压依次为1V、1.5V、2.5V时，通过的电流依次为0.2A、0.25A、0.3A，则小灯泡两端的电压与通过它的电流的比值依次为
在小灯泡两端电压从0增大到2.5V的过程中，小灯泡两端的电压与通过它的电流的比值增大。
12． 10 1.6
【详解】[1]因为灯泡L的电阻随温度的变化而变化，定值电阻R的阻值保持不变，所以灯泡L的I-U关系图像为一条曲线，定值电阻R的I-U关系图像为一条直线，因此由图像可知，A是灯泡L的I-U关系图像，B是定值电阻R的I-U关系图像。由图像可知，当定值电阻R两端的电压为4V时，通过定值电阻R的电流为0.4A，由欧姆定律可知，定值电阻R的阻值
[2]由并联电路的电压特点可知，小灯泡L和定值电阻R两端的电压都等于电源电压2V，由图像可知，此时通过灯泡L的电流IL=0.6A，通过定值电阻R的电流IR=0.2A，由并联电路的电流特点可知，干路电流
I=IL+IR=0.6A+0.2A=0.8A
则电路的总功率
P=UI=2V×0.8A=1.6W
13． 0.2 0.1
【详解】[1]由乙图可知，只闭合开关S时，电路为灯泡L的简单电路，电流表测通过灯泡的电流，由图甲可知，当灯泡两端的电压UL＝2V、通过的电流IL＝0.4A时，灯泡的实际功率
PL＝ULIL＝2V×0.4A＝0.8W
则电源的电压
U＝UL＝2V
再闭合开关S1时，灯泡L与定值电阻R并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过灯泡的电流不变，因并联电路中各支路两端的电压相等，所以，由图象可知，通过R的电流IR＝0.2A，因并联电路中干路电流等于各支路电流之和，所以，电流表示数变化了0.2A。
[2]由可得，R的阻值
若将R与标有“50Ω 0.5A”的滑动变阻器串联后接到该电源上，R与R滑串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流
则滑动变阻器消耗的电功率
当
R滑＝R＝10Ω
时，滑动变阻器消耗的电功率最大，则
14． 45 4.5
【详解】[1]闭合开关S，断开开关S1，此时电路为电阻R1的简单电路，电流表测通过电路的电流，电流表示数是0.3A，根据欧姆定律可得电源电压为
U＝I1R1＝0.3A×30Ω＝9V
同时闭合S、S1时，两电阻并联接入电路，电流表测干路电流，并联电路互不影响，并联电路干路电流等于各支路电流之和，电流表示数变化了0.2A，则通过定值电阻R2的电流为0.2A，根据欧姆定律可得R2的阻值是
[2]干路电流为
I＝I1+I2＝0.3A+0.2A＝0.5A
电路消耗的总功率为
P＝UI＝9V×0.5A＝4.5W
15． 不变 减小
【详解】由电路图可知，灯泡L与滑动变阻器R串联，电压表测滑片右侧部分电阻两端的电压，电流表测量电路电流。
[1]因电压表的内阻很大，在电路中相当于断路，所以，滑动变阻器的滑片向右滑动的过程中，接入电路中的电阻不变，由可知，电路中的电流不变，即电流表示数不变；因灯泡的亮暗取决于实际功率的大小，所以，由P＝I2R可知，灯泡的实际功率不变，亮暗不变。
[2] 滑片向右滑动的过程中,滑片右侧部分电阻的阻值减小，由U＝IR可知，滑片右侧部分电阻两端的电压减小，即电压表的示数减小。
16． 30 2.4
【详解】[1]开关S闭合后，电流表a测灯泡L1的电流，示数为0.2A，电源电压为6V，则灯泡L1的电阻为
[2]电流表b测干路电流，示数为0.4A，电路的总功率为
17． 3:2 3:2
【详解】[1]电阻R1、R2并联在电路中，电压相等，根据，在相同时间内电阻之比等于消耗电能的反比，所以
[2]若将它们串联在电路中，电流相等，根据，消耗的电功率之比与电阻成正比，故
18． 3∶2 37.5
【详解】[1]设电源电压为U，灯L1的电阻为R1，灯L2的电阻为R2，由图可知，只闭合开关S时，灯L1和灯L2串联在电路中，此时电路中的电流为
此时灯L1的功率为
断开开关S，闭合S1、S2时，灯L1和灯L2并联在电路中，此时灯L1的功率为
所以
化简得
解得
即L1与L2电阻之比是3∶2。
[2]断开开关S，闭合S1、S2时，灯L1和灯L2并联在电路中，灯L2的功率为
19．（1）4Ω；（2）4W；（3）6W
【详解】解：（1）当开关S接a时，灯泡L1与电阻R0串联，电流表测量的是整个电路中的电流I=0.3A，电压表测量电阻R0两端的电压U0=1.2V。由欧姆定律可知，电阻R0的阻值为
（2）因为此时灯泡L1正常发光，所以灯泡L1两端的电压
U1'＝U额1＝8V
通过R0的电流
由串联电路的电流特点可知，通过灯泡L1的电流
I1'＝I0'＝0.5A
灯泡L1的额定功率为
P1＝U1'I1'＝8V×0.5A＝4W
（3）开关S接b时，灯泡L1与灯泡L2串联，电流表测量的是整个电路中的电流，当电路达到最大总功率时，应该有一盏灯泡正常发光。由（2）可知，灯泡L1的额定电流为0.5A，由图象可知灯泡L2的额定电流为0.6A，所以串联电路允许通过的最大电流是0.5A。由串联电路的特点可知，电路中允许通过的最大电流为
I1＝I2＝0.5A，
从灯泡L2的U﹣I图象可知，当电流为0.5A时，灯泡L2两端的电压为U2＝4V，则电源电压为
U＝U1+U2＝8V+4V＝12V
因此电路允许达到的最大总功率
P总＝UI1＝12V×0.5A＝6W
答：（1）定值电阻R0的阻值为4Ω。
（2）灯泡L1的额定功率为4W。
（3）电路允许达到的最大总功率为6W。
20．（1）3.84×105J；（2）80%；（3）96.8Ω、903.2Ω
【详解】解：（1）汤吸收的热量
Q吸=c汤m(t-t0)=4.0×103J/(kg·℃)×1.2kg×(100℃-20℃)=3.84×105J
（2）电饭煲高温挡的功率是500W，它在16min内消耗的电能为
W=P高t=500W×16×60s=4.8×105J
电饭锅的效率为
（3）由电路图可知，当开关S接1时，R1、R2串联，当开关S接2时，R2被断路，电路只有R1的简单电路，根据串联电路的电阻特点可知，当开关S接1时，R1、R2串联，此时电路总电阻最大，根据可知，此时电路功率最小，处于低温挡；当开关S接2时，电路只有R1工作，此时电路总电阻最小，根据可知，此时电路功率最大，此时为高温挡，电阻R1的阻值
电路中的总电阻
根据串联电路的电阻特点可知，电阻R2阻值
R2=R-R1=1000Ω-96.8Ω=903.2Ω
答：（1）汤需要吸收的热量为3.84×105J；
（2）利用电饭煲高温挡煲汤时，将汤由20℃的汤加热至100℃需要16分钟，则电饭煲的效率是80%；
（3）R1和R2的电阻分别是96.8Ω、903.2Ω。
21．（1），；（2）48.4Ω
【详解】解：（1）当温控开关S闭合时，R被短路，该电路为只含有R0的简单电路，此时电饭煲处于加热状态，已知加热功率为
则工作0.1h消耗的电能为
（2）由可知，R0的电阻为
答：（1）电饭煲在加热状态下工作0.1h消耗的电能为，合；
（2）R0的电阻为48.4Ω。
22．（1）4A；（2）429；（3）600W
【详解】解：（1）由表中数据知道，浴足盆的额定加热功率880W，由P=UI知道，额定加热电流
（2）由电路图知道，S接b时只有R2接入电路中，电路中电阻较小，电源电压一定，由知道，此时电路的功率较大，为加热状态； S接a时两电阻串联，电路中电阻较大，功率较小，为保温状态。由欧姆定律知道，R2的阻值
保温状态下，由串联电路的特点和由知道，总电阻
则R1的阻值为
R1=R总-R2=484Ω-55Ω=429Ω
（3）由图乙知道，电能表上标有3000r/kW·h，3000r/kW·h表示每消耗1kW·h的电能，电能表的表盘就转过3000r，则表盘转过30r时，浴足盆消耗的电能
此时浴足盆加热的实际电功率
答：（1）额定加热电流为4A；
（2）R1的阻值为429Ω；
（3）在用电高峰期，浴足盆加热的实际电功率为600W。
23．（1） 0.75A；（2） 8.8Ω；（3） 0.48×103 J/(kg ℃)
【详解】解：（1）由得，座椅垫处于“低温”时的电流
（2）电源电压不变，高温挡功率最大，由可知，电路中电阻应最小，结合电路图可知，座椅垫处于“高温”挡时只有接入电路，
由可得，的阻值
由电路图可知，座椅垫处于“低温”挡时，与串联接入电路，电路中的总电阻
则的电阻
（3）由可得，座椅垫处于“高温”挡时，消耗的电能
由题意可知，加热片吸收的热量
由可得，加热片材料的比热容
答：（1）座椅垫处于“低温”挡时，电路中的电流是；
（2）加热片的阻值是；
（3）加热片材料的比热容是。
24．（1）484W；（2）6.72×104J；（3）87.3%
【详解】解：（1）当开关旋至1时，电阻R1、R2的串联，此时电路中电阻最大，电路中电流最小，可知在小功率挡，此时电路中的电流为
小功率挡的额定功率为
P1=UI=220V×2.2A=484W
（2）将水箱中0.2kg的水从20℃加热到100℃，需要吸收热量
Q=cm t=4.2×103J/(kg ℃)×0.2kg×(100℃-20℃)=6.72×104J
（3）当开关旋至2时，电路中只有R2接入，此时电路中电阻最小，电路中电流最大，可知在大功率挡，大功率挡的功率
用大功率挡加热这些水消耗的电能
W=P2t=1100W×70s=7.7×104J
熨烫机的加热效率
答：（1）小功率挡的额定功率为484W；
（2）需要吸收6.72×104J；
（3）熨烫机的加热效率为87.3%。
25．（1）5.04×105J；（2）92.6%；（3）8W
【详解】解：（1）由题意可知，6kg的水温度从20℃升高到40℃，水的比热容为，根据比热容公式可知，水吸收的热量为
此加热过程中吸收的热量是5.04×105J。
（2）加热系统的加热电阻正常工作，则加热电阻的电压为220V，功率为605W，加热电阻正常工作时间为15min=900s，足浴盆加热时消耗的电能为
足浴盆加热时消耗的电能为；由（1）解析可知，此加热过程中吸收的热量是5.04×105J，则加热系统的加热电阻正常工作时，加热的效率为
加热的效率约为92.6%。
（3）由题意可知，足浴盆按摩系统中的电动机工作电流为4A，其电阻为0.5Ω，根据电功率的推导式可知，电动机工作中因发热损失的功率为
电动机工作中因发热损失的功率为8W。
答：（1）加热过程中吸收的热量是5.04×105J；
（2）加热系统的加热电阻正常工作时，加热的效率约为92.6%；
（3）电动机工作中因发热损失的功率是8W。
26．（1）加热；（2）2.52×105J；（3）150s
【详解】解：（1）由图可知，当S1、S2都闭合时，电路中只有R1工作；只闭合S1时，电阻R1、R2串联，串联电阻大于其中任一电阻，根据可知，当电路中的电阻最小，电路中的电功率最大，所以当S1、S2都闭合时，饮水机处于加热状态。
（2）水吸收的热量:
(3)由可得，饮水机正常工作时消耗的电能
由可知，需要的加热时间
答:（1）S1、S2都闭合时，饮水机处于加热状态；
（2）1kg的水温度从从升高到吸收的热量为；
（3）饮水机正常工作时，加热效率为84%，则将1kg的水从加热到需用150s。
27．（1）3V；（2）30Ω；（3）0.9W
【详解】解：（1）由电路图知道，开关S、S1都闭合时，R1与R2并联，电流表测干路电流；开关S闭合，开关S1断开时，电路为R2的简单电路，电流表测通过R2的电流，由于并联电路中各支路独立工作、互不影响，所以，通过R2的电流不变，即通过R2的电流I2=0.3A，由欧姆定律知道，电源的电压
U=I2R2=0.3A×10Ω=3V
（2）因并联电路中干路电流等于各支路电流之和，所以，通过R1的电流
I1=I-I2=0.4A-0.3A=0.1A
由于并联电路中各支路两端的电压相等，所以，电阻R1的阻值
（3）R2消耗的电功率
P2=UI2=3V×0.3A=0.9W
答：（1）电源电压为3V；
（2）电阻R1的阻值为30Ω；
（3）电阻R2上消耗的功率是0.9W。
28． R 1000W 7.56×105J
【详解】（1）[1][2]由电路图可知，电烤箱在加热工作时，电风扇和电热管是并联关系，温控开关在电热管R支路上，所以它控制电热管R；由可得电热管正常工作时的电功率
（2）[3]由电路图可知，当焙烤鸡翅时，电风扇与电热管是并联关系，电风扇在15分钟内一直工作，由可得电风扇消耗的电能
WM=PMtM=40W×15×60s=3.6×104J
从丙图可知电热管在15分钟内，只工作了12min，电热管消耗的电能
WR=PRtR=1000W×12×60s=7.2×105J
本次焙烤鸡翅共消耗的电能
W=WM+WR=3.6×104J+7.2×105J=7.56×105J
29． S 48.4Ω 800W
【详解】解：（1）[1][2]当只闭合S时，只有R2工作，当S、S0均闭合时，R1与R2并联，根据电阻的串并联特点可知：R1和R2并联，电路总电阻较小；根据可知电饭锅正常工作时功率大，所以，当只闭合S时处于电饭锅处于保温状态，当S、S0均闭合时，处于电饭锅加热状态；电饭锅正常工作处于保温状态，30min消耗的电能
（2）[3]由于加热功率，且，所以正常工作处于加热状态时，电阻R1的热功率
电阻R1的阻值
（3）[4]表示电饭锅每消耗的电能，电能表的转盘转3000r，电能表转盘转200r消耗的电能
电饭锅此时的实际加热功率
（1）S、断开开关S0；30min消耗的电能是；
（2）电饭锅正常工作处于加热状态时，电阻R1的阻值是48.4Ω；
（3）电饭锅此时的实际加热功率是800W。
30． B A 36000J 110Ω
【详解】解：（1）送冷风时，只有电动机工作；送热风时，电动机和电热丝都工作。开关放在B位置，电动机接入电路，电热丝断路，此时送冷风。要送热风，选择开关放在A位置。
（2）电吹风在额定电压下工作，送冷风时，只有电动机工作，电动机的额定功率为120W，通电5min电流所做的功是
W=P1t=120W×5×60s=36000J
（3）开关放在A位置，电动机和电热丝并联，送热风。电热丝发热功率为
P2=P-P1=560W-120W=440W
使用电热丝的电阻为
答：（1）要送冷风，选择开关应放在B位置；要送热风，选择开关应放在A位置；
（2）若电吹风在额定电压下工作，送冷风时，通电5min电流所做的功是36000J；
（3）若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为110Ω。
31．（1）0.5A；（2）88Ω；（3）见解析
【详解】解：（1）电饭锅低温档工作时的电流
（2）由电路图可知，只有开关S闭合时，R1通路，为低温档；开关S和S1都闭合时，R1和R2并联，为高温档。电饭锅高温档工作时的电流
通过电阻R2的电流为
I2=I高-I低=3A-0.5A=2.5A
电热丝R2的阻值
（3）由于用电高峰期用电器两端的实际电压小于额定电压，由 可知，电阻不变的情况下，实际电压变小，用电器的实际功率变小，由 可知，同样的档位煮熟同样的饭，电流做功相同的情况下，电功率越小，需要的时间越长。
答：（1）求电饭锅低温档工作时的电流0.5A。
（2）电热丝R2的阻值88Ω。
（3）由于用电高峰期用电器两端的实际电压小于额定电压，由 可知，电阻不变的情况下，实际电压变小，用电器的实际功率变小，由 可知，同样的档位煮熟同样的饭，电流做功相同的情况下，电功率越小，需要的时间越长。
