第１节 电 压
第十六章　电压　电阻
03
认识电压表，会正确使用电压表测电压。
素养目标
了解电源的作用、电压的单位，记住干电池及家庭电路的电压值。
01
了解电压表是测量电路两端电压的仪表和电压表在电路中的符号。
02
思考
金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？
是谁在推动电荷发生定向移动呢？
为什么电荷能定向移动
课程导入
类比
电 源 电压 电流
提供
形成
抽水机 水压 水流
提供
形成
一、电压
1．电压的意义
要让一段电路中有电流，它的两端就要有电压。
电源的作用就是给用电器两端提供电压。
2．电压的单位：
国际单位制单位：伏特（Volt） ，简称伏（ V ）。
常用单位：千伏（kV）；毫伏（mV）。
换算：1 kV =1×103 V；1 V =1×103 mV。

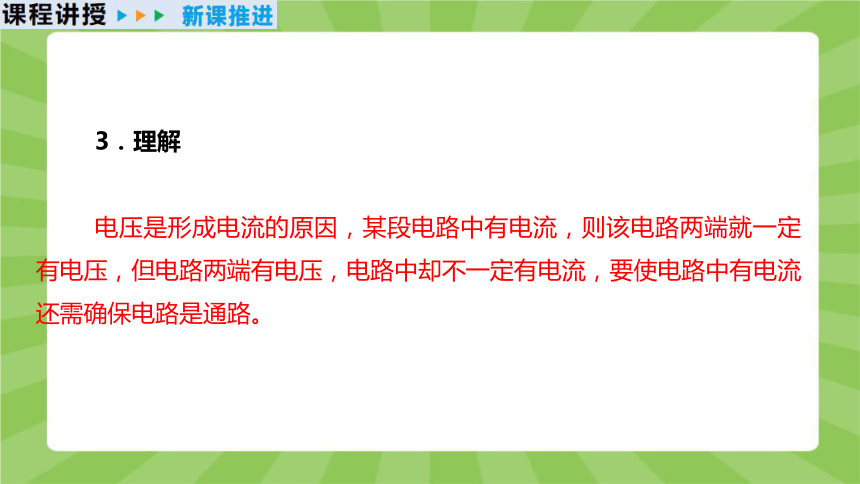

3．理解
电压是形成电流的原因，某段电路中有电流，则该电路两端就一定有电压，但电路两端有电压，电路中却不一定有电流，要使电路中有电流还需确保电路是通路。
4．常见的电压
5．电源
作用：电源是提供电压的装置。
理解：不同的电源提供的电压一般不同。如将小灯泡接在一节干电池两端，灯泡较暗；将小灯泡接在两节干电池两端，灯泡较亮。这说明电路中电流的大小与电压有关。
电压与电流的区别
1. 电压对电路中两点间才有意义，一般说成某…两端的电压
电流和电路中某处或某点对应，一般说成某处的电流
2. 电压是原因，电流是结果。
电源之父：伏特
伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
例1、关于电压，下列说法中不正确是（ ）
A. 电压是电路中形成电流的原因
B. 只要电路两端有电压，电路中就一定有电流
C. 电路中有电流时，电路两端一定有电压
D. 电源是提供电压的装置
B
二、电压的测量
测量电压大小的工具叫电压表。它在电路中的符号是 。
V
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3V
量程为0～15 V
1.电压表
量程 分度值 备注
大量程
小量程
0—15V
0.5V
15V/30=0.5V
0—3V
0.1V
3V/30=0.1V
2.电压表的连接
1.电压表必须和被测的用电器并联。
2.电流必须从正接线柱流入，从负接线柱流出。
3.必须正确选择量程，可先用大量程进行“试触”。
4.电压表可以直接连到电源的两极，测量电源电压！
V
例2.下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是（　　）
D
3.电压表的读数
　　读数步骤：
　　第一步，看量程；
　　第二步，看最小分度值；
　　第三步，读数。
2
0
5
10
15
0
1
3
3
15
V
答案：1.8 V
2
0
5
10
15
0
1
3
3
15
V
答案：13.5V
　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
　　实验结果表明： 在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
实验结果
4.动手测量用电器两端的电压和电源两端的电压。
3 V
3 V
5．电压表和电流表的对比分析
电压表 电流表
用途 测电压 测电流
符号
连接方式 与被测用电器并联，在电路中电压表处可看作断路 与被测用电器串联，在电路中相当于导线
与电源连接 能直接接在电源的两极上 不能直接接在电源的两极上
V
A
不同点
相同点
（1）使用前：明确电表的量程、分度值、指针是否指零。
（2）使用时：让电流从正接线柱流入，从负接线柱流出。
（3）量程的选取原则：在保证待测电压、电流不超出其量程的情况下，尽可能地选择小量程；无法判断待测电压、电流大小时，先用“试触法”估测，再选择合适的量程。
（4）读数：读数方法相同。
例3、在图中的〇里填上适当的电表符号，使两灯正常发光。
A
V
　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。
　　2．电压表与被测用电器并联，
正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），
被测电压不能超过电压表的最大测量值。
本课小结
1、下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
C
我们一起来闯关
2、关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
C
我们一起来闯关
3.如图所示，要使电压表测灯 L2 两端的电压，正确的电路图是（　　）。
D
A
B
C
D
我们一起来闯关
　　4.连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。
我们一起来闯关
　　5、画出对应的电路图。
V
我们一起来闯关
