第一节 电阻和变阻器
第十五章 探究电路
课程讲授
新课导入
课堂小结
我们一起来闯关
第二课时 变阻器
记住电阻箱的读数方法。
02
01
记住滑动变阻器的构造，在电路中的符号和连接方法。
素养目标
1.观察演示实验中小灯泡亮度的渐变过程，思考其中的道理？2.观察图片中的旋钮，想一想它们的工作原理和前面灯泡亮度改变的道理一样吗？你知道吗新课导入滑动变阻器

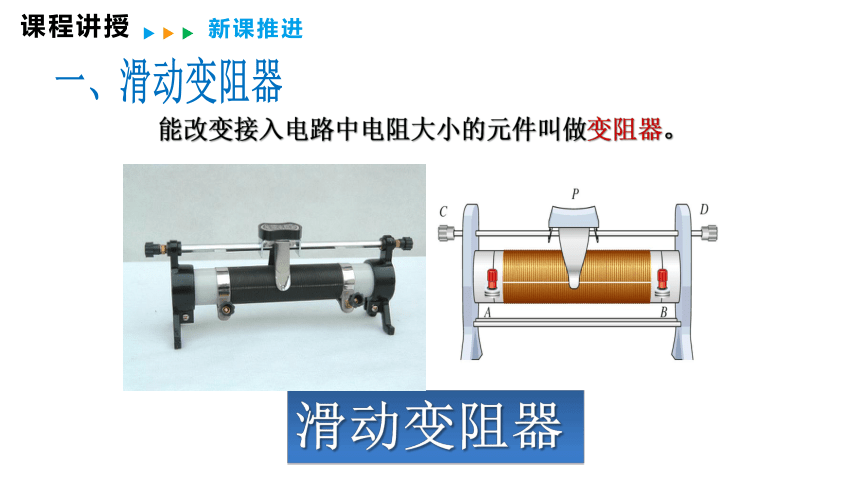

能改变接入电路中电阻大小的元件叫做变阻器。
一、滑动变阻器
课程讲授
新课推进

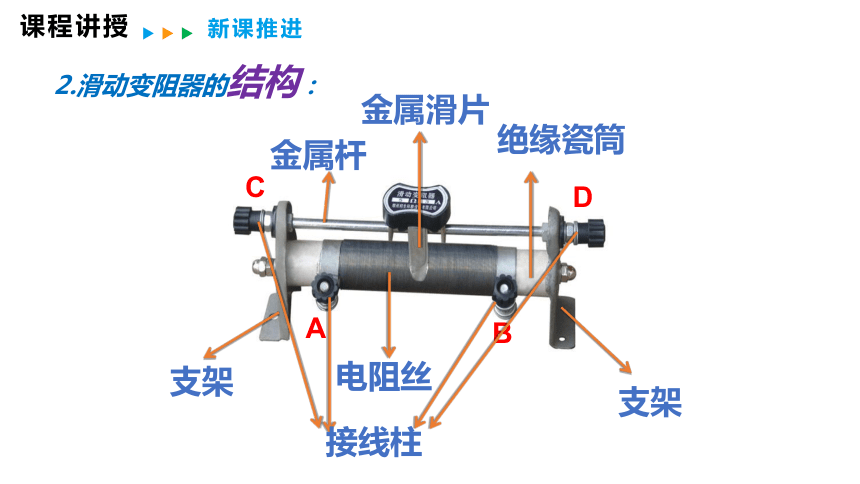

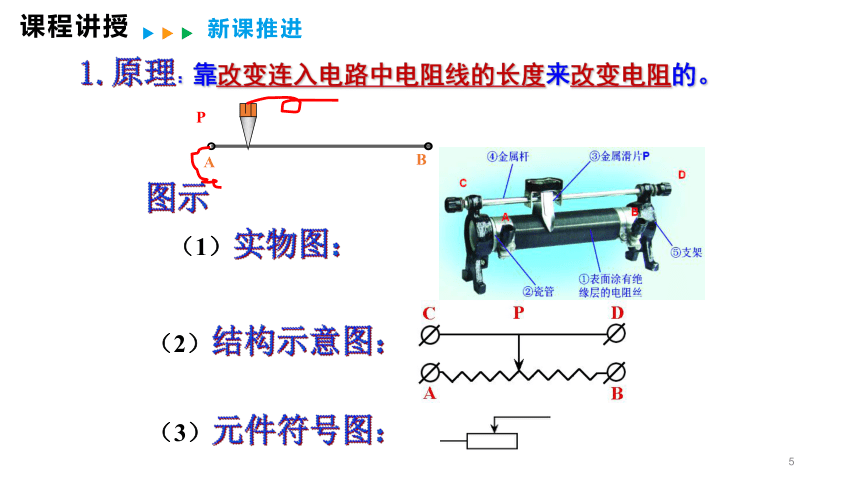

1.原理：靠改变连入电路中电阻线的长度来改变电阻的。ABP　（3）元件符号图：　（2）结构示意图：图示（1）实物图：课程讲授新课推进2.滑动变阻器的结构：
A
B
C
D
电阻丝
绝缘瓷筒
支架
支架
金属杆
接线柱
金属滑片
课程讲授
新课推进
3.滑动变阻器的组装：
（1）电阻丝上什么位置的绝缘漆被刮去了？为什么要刮去？
（2）连接哪两个接线柱时候，它们之间的电阻不变且最大？
（3）连接哪两个接线柱时候，它们之间的电阻不变且几乎等于零？
（4）你知道滑动电阻器上铭牌的意义吗？
课程讲授
新课推进

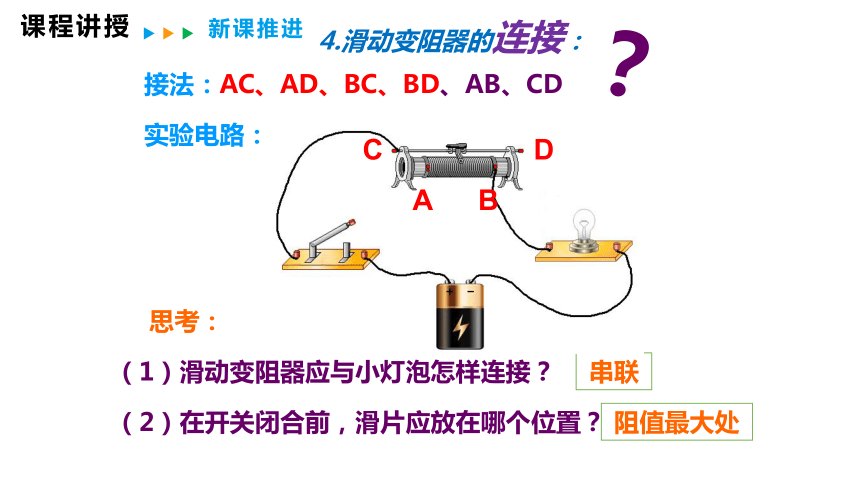

4.滑动变阻器的连接：
接法：AC、AD、BC、BD、AB、CD
？
实验电路：
思考：
（1）滑动变阻器应与小灯泡怎样连接？
（2）在开关闭合前，滑片应放在哪个位置？
串联
阻值最大处
A
B
C
D
课程讲授
新课推进
A
B
C
D

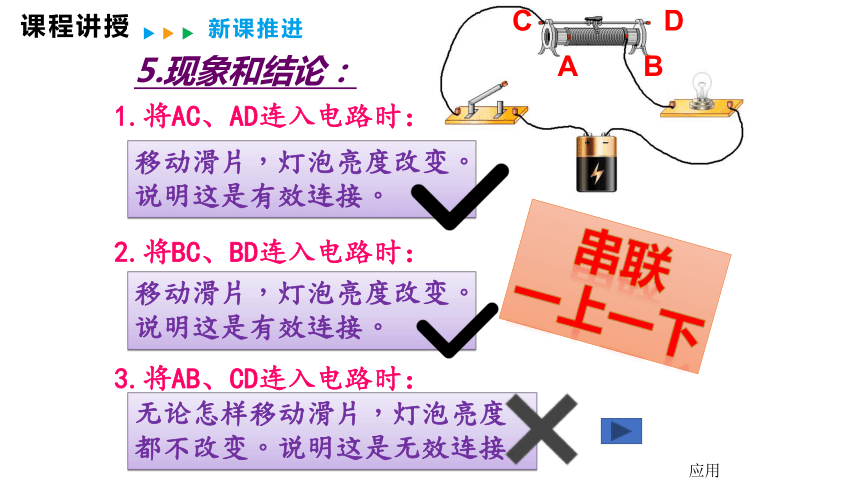

5.现象和结论：
1.将AC、AD连入电路时：
移动滑片，灯泡亮度改变。
说明这是有效连接。
2.将BC、BD连入电路时：
移动滑片，灯泡亮度改变。
说明这是有效连接。
3.将AB、CD连入电路时：
无论怎样移动滑片，灯泡亮度都不改变。说明这是无效连接。
串联
一上一下
应用
课程讲授
新课推进
(1)使用C、D接线柱（同上） ：滑动变阻器的电阻线没有接入电路，起不到改变电阻（改变电流）的作用，相当于导线的作用。ADAB错误C6.滑动变阻器的使用方法课程讲授新课推进(2)使用A、B接线柱（同下） ：相当于一个定值电阻,起不到改变电阻（改变电流）的作用。ACDAB错误6.滑动变阻器的使用方法课程讲授新课推进(3)使用A、Ｃ两个接线柱（一上一下）：ACDAB滑片P 滑动时：向右电阻线接入电路：电阻（R）：。电流（I）：，灯变：。PPAP段变大变小暗6.滑动变阻器的使用方法课程讲授新课推进(4)使用A、D两个接线柱（一上一下）：ACDABP滑片P 滑动时：向右电阻线接入电路：AP段电阻（R）：。电流（I）：，灯变：。变大变小暗6.滑动变阻器的使用方法课程讲授新课推进(5)使用B、C两个接线柱（一上一下）：PACDAB电阻线接入电路：BP段滑片P 滑动时：向右电阻（R）：。电流（I）：，灯变：。变小变大亮6.滑动变阻器的使用方法课程讲授新课推进(6)使用B、D两个接线柱（一上一下）：ACDABP电阻线接入电路：BP段滑片P 滑动时：向右电阻（R）：。电流（I）：，灯变：。变小变大亮6.滑动变阻器的使用方法课程讲授新课推进AP7.滑动变阻器电路图的画法接电阻线处滑动变阻器可能这样画课程讲授新课推进1.作用：
电阻箱是一种可以调节电阻大小、并且能够显示电阻阻值的变阻器。
二、变阻箱
课程讲授
新课推进
2.常见的四旋盘电阻箱
(1)常见的四旋盘电阻箱是一种能够表示出电阻值的变阻器。
(2)使用方法：使用时把两个接线柱接入电路，调节四个旋盘就能得到0～9 999 Ω之间的任一整数值。
(3)读数：四个旋盘对应的数值与对应的倍数相乘，然后相加就是电阻箱接入电路的阻值。
(4)电路符号： 。
(5)使用：使用时注意不能超过允许通过的最大电流值。
课堂小结
变阻器
滑动变阻器
变阻箱
通过改变L改变R
符号：
读数：各旋钮知识点数乘以倍数再相加
连接方法：串联在电路中，接线柱要求“一上一下”
1.如图所示,当滑动变阻器的滑片P 向左移动时,能使电路中的电阻变小的接法是( )
A B
C D
D
我们一起来闯关
2.如图所示的实物图,对滑动变阻器的相关说法, 错误的是( )
A.滑片P向左滑动,小灯泡将变暗,电流表的示数减小
B.铭牌“10 Ω 2 A”表示滑动变阻器的调节范围是0~10Ω
C.闭合开关前滑片P应滑到最右端,是为了保护电路
D.滑动变阻器要“一上一下”接线才能发挥变阻的作用
A
我们一起来闯关
3.小明用如图所示电路测量灯泡的灯丝电阻,闭合开关后灯泡亮度较暗, 两表的示数较小,移动滑动变阻器的滑片时现象不变,可能原因是( )
A.滑动变阻器断路
B.滑动变阻器短路
C.同时接了滑动变阻器的上面两个接线柱
D.同时接了滑动变阻器的下面两个接线柱
D
我们一起来闯关
4.滑动变阻器是靠改变 .
来改变电阻,从而逐渐改变电路中的电流的。
变阻器的“20Ω 0.6A”表示的意义是 .
。
接入电路中电阻丝的长度
20Ω表示该滑动变阻器的最大阻值为20Ω
0. 6A 表示允许通过该滑动变阻器的最大电流为0. 6A
我们一起来闯关
5.如图所示,电阻箱的示数为 Ω。
3156
我们一起来闯关
6.如图甲所示电路,闭合开关S,滑片P从a向b移动的过程中,小灯泡的亮度 ;当P移动到b端时,电压表的指针位置如图乙所示,则此时灯泡两端的电压为 V。
变暗
1.7
我们一起来闯关
